多位数码管的静态显示

上一篇已将讲过了一位数码管的显示原理，以共阴数码管作为示例，这里就不再赘述其点亮原理

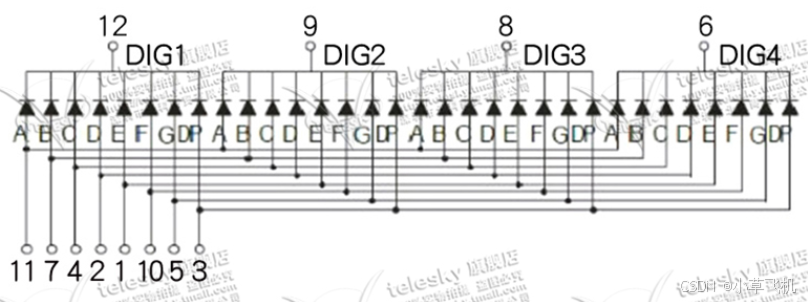

多为数码管相较于一位数码管在于其多了一个位选口，此处以四位数码管为例：

原理：

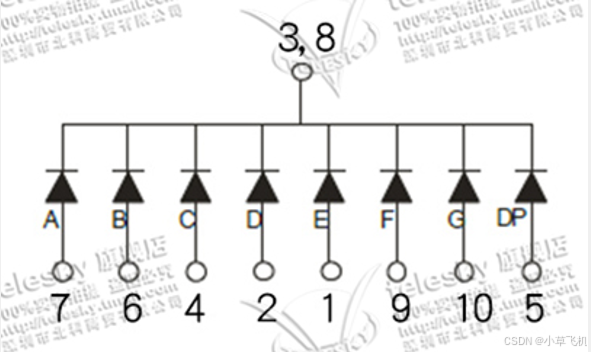

12、9、8、6就是以为数码管的共阴极，也就是下图的3，8口

因为该四位数码管的阳极是连接单片机IO口的，用以控制显示内容，如果想单独控制某一位数码管显示数字，就需要向一位数码管一样，将这位数码管的共阴端接地，这样他才会显示。

相较于一位数码管，四位数码管的共阳端口是四个数码管并联在一起，所以需要利用共阴端来作为开关控制显示，不然会导致所有四位显示相同的内容

实现：

如：让数码管第一位显示8，就需要给到阳极0x7f，令阴极为0，第一位亮，显示数字为8，其他三位灭，不显示数字。

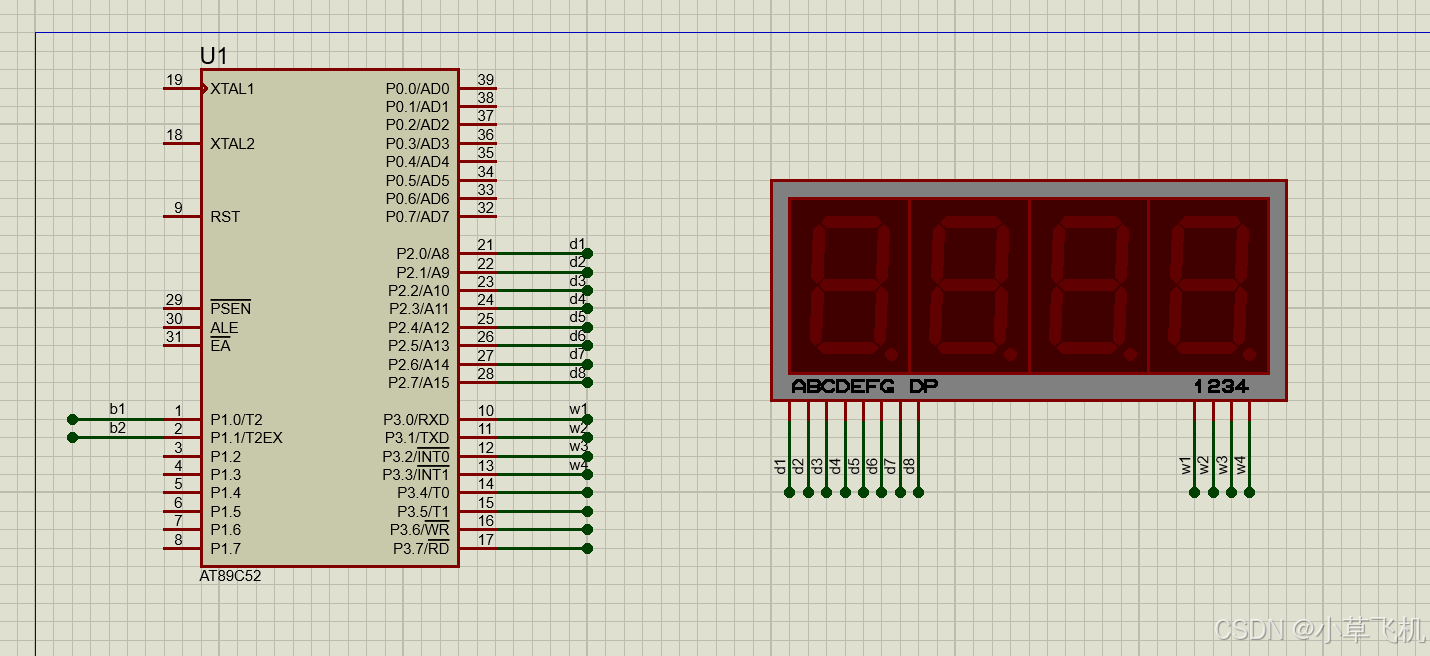

让单片机P2口控制数码管阳极（控制显示内容），P3_0-P3_3控制阴极，负责控制哪一位显示

假如让第一位显示数字9

#include "regx52.h"

void main()
{
    while(1)
    {
				P2=0x7f;//控制显示内容为8
				P3_0=0;
          //选中第一位显示，因为单片机引脚默认为高电平，低电平显示，所以其他三个引脚不用管
    }
}

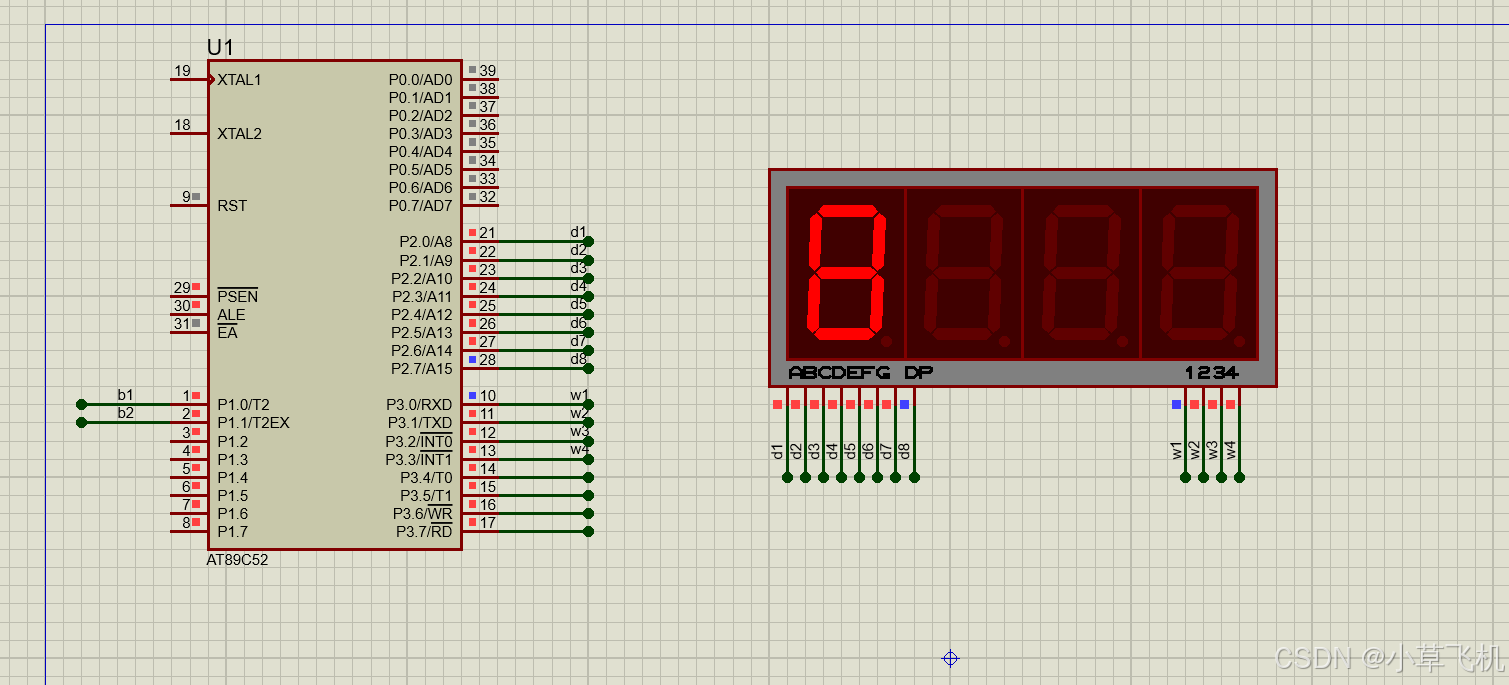

效果如下：
