【MATLAB】simulink的RC电路仿真及appdesigner输入数值并实时更新图像

---

前言

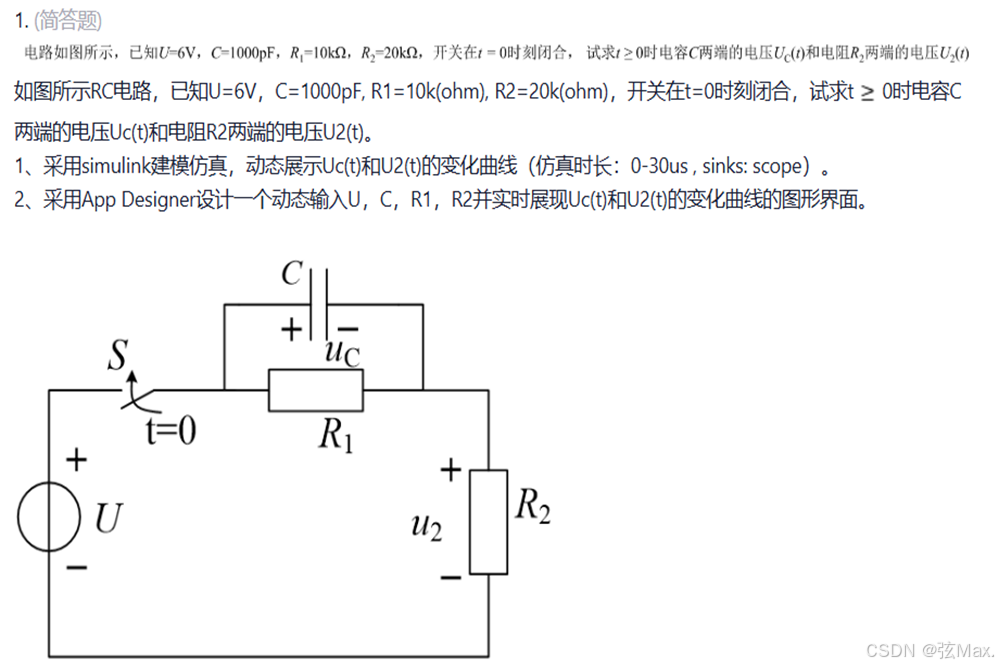

在MATLAB课程设计中要做一级RC电路的基于simulink的模型仿真，同时要用appdesigner做到，在appdesigner里修改数值后，自动生成仿真图像。

---

一、将物理模型转化为数学模型

分析：MATLAB内有一个强大的模块交积分器（integrator）

所以如果可以找到Uc导数（也就是Uc’）或是U2导数，就可以通过积分器就可以得到Uc或U2。

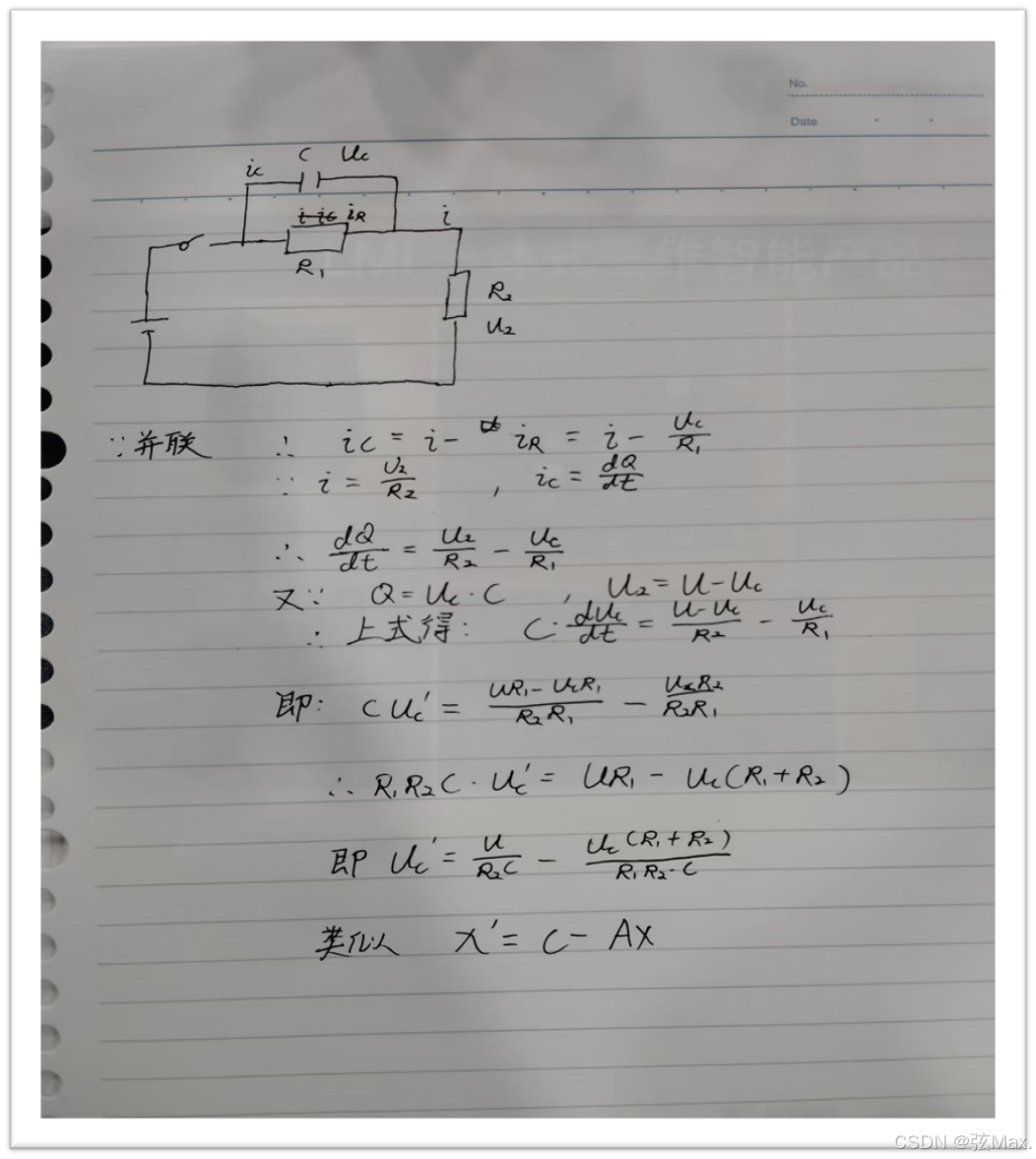

于是我们进行公式推导（字丑不好意思）。

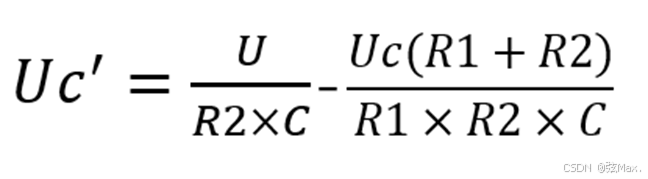

最后我们得到了这个式子
也就将物理模型转化为了数学模型。

二、Simulink建模

我将建模分成三项来做。

1.第一项

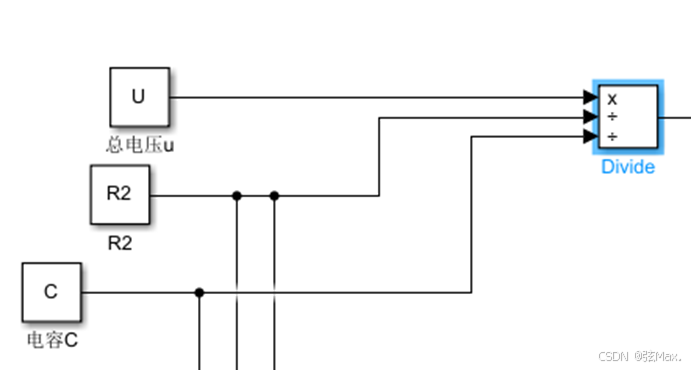

通过constant和divide两个模块即可实现。

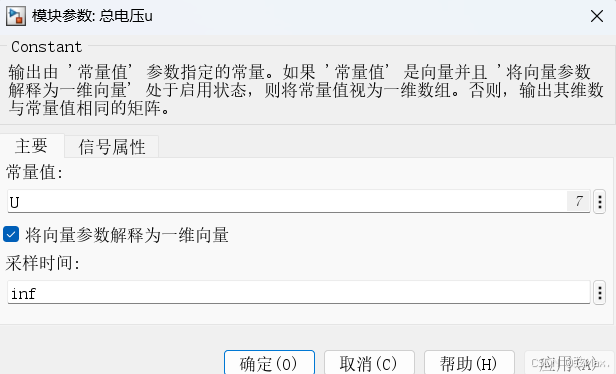

双击点开任意一个constant模块（我这里点开的是总电压U的）可以看到，我这里的常量值为U，并非一个常数而是一个参数。

参数设置

所以接下来我们来说一下这参数如何设置。

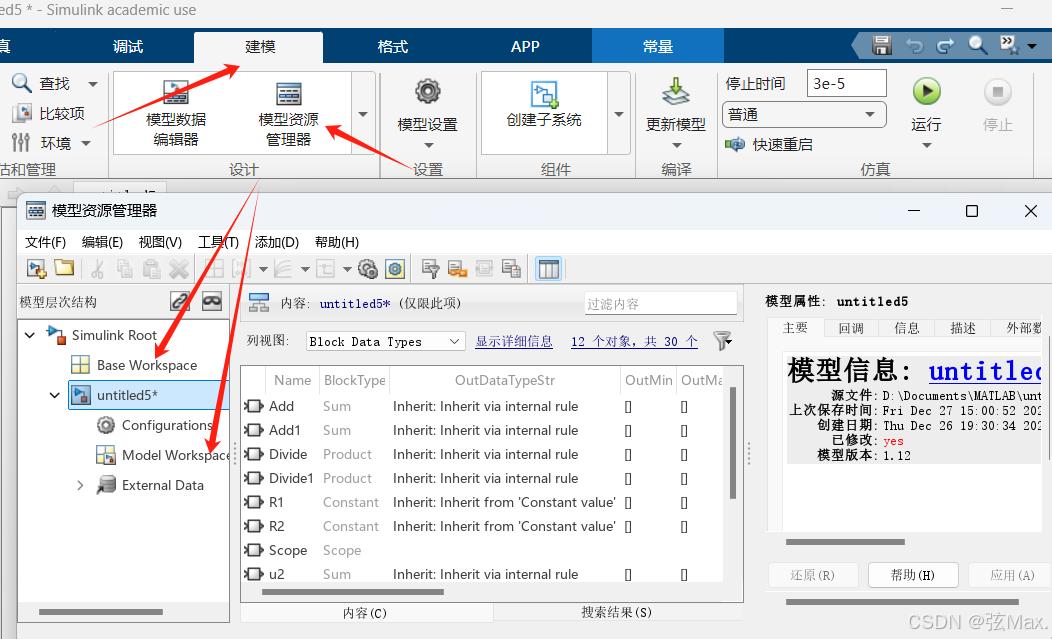

首先，在建模中找到模型资源管理器，点击后就会出现下面的信息框，选中Base Workspace 或者 Model Workspace。

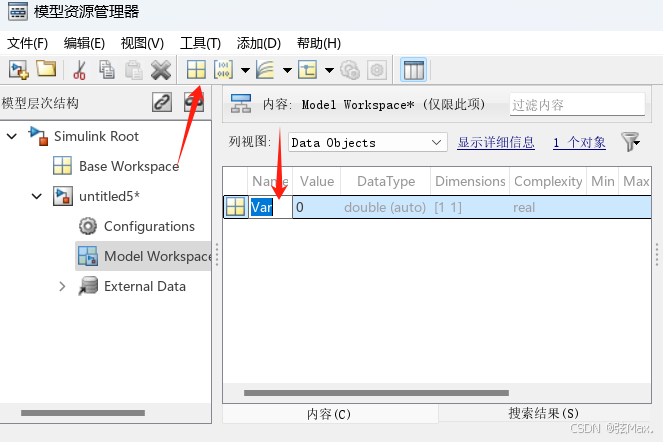

点击这个类似于“田”字的标志，即可新建参数，之后要将参数名称改成与你想要调用的东西一致的名称，例如我这模块会命名为“U”，与constant内的名称相同。

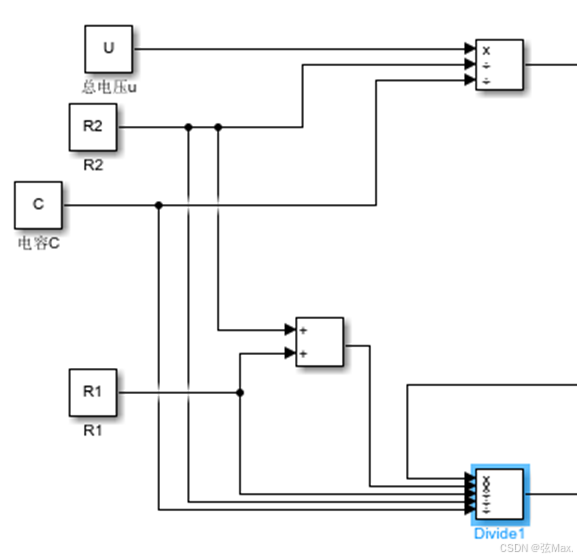

2.第二项

第二项内包含了第一项的内容
同样可以通过constant，divide，add 三个模块表示出来。

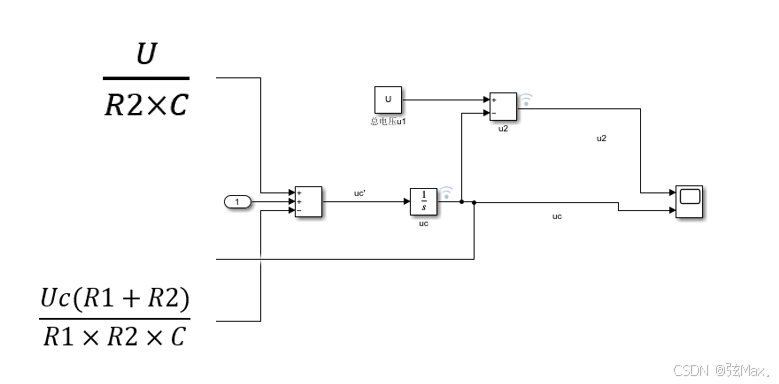

3.第三项

将两项通过 add模块 相加减，就得到了Uc’，之后可以通过积分器将Uc’积分成Uc传输到示波器（scope），同时，因为 U = U2 + Uc，所以 U2 = U - Uc，这个公式可以通过上图的 add模块 实现，然后传到示波器里。

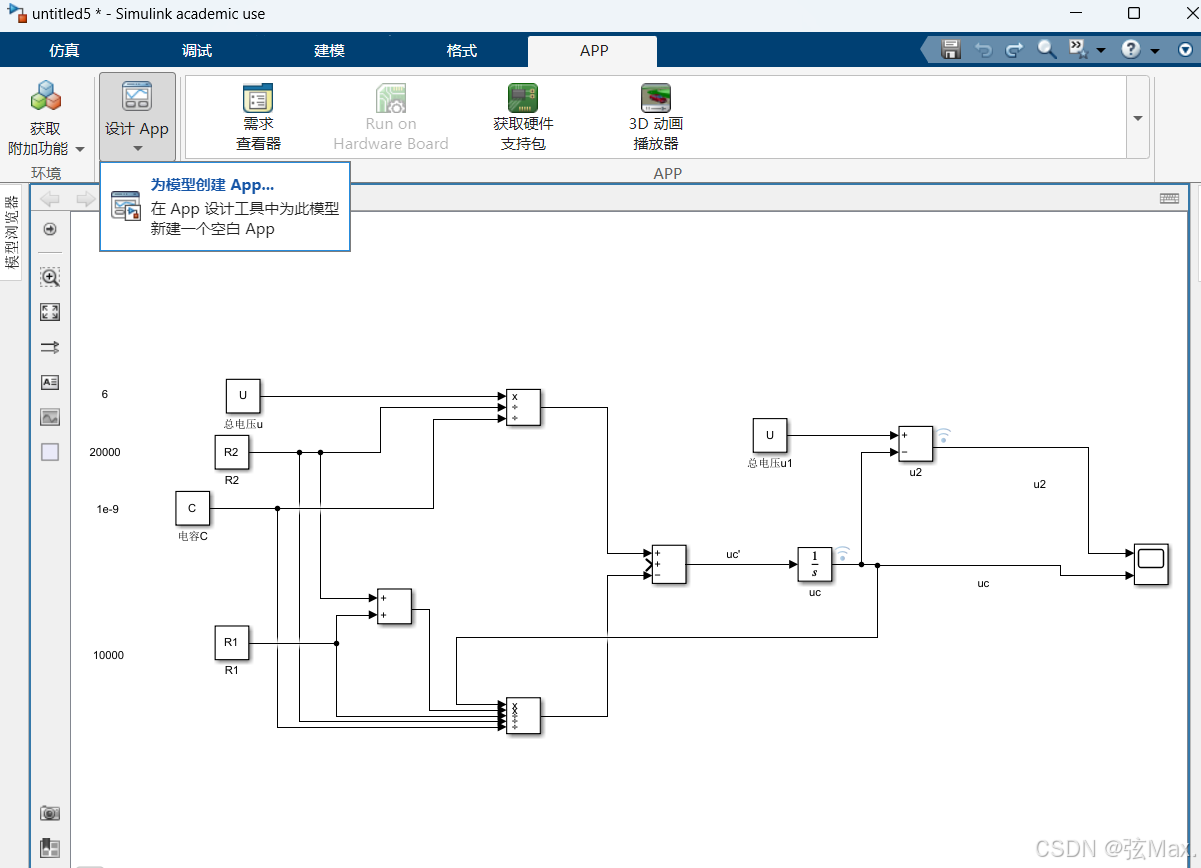

至此，simulink的建模就全部完成了。如下图。

4.结果

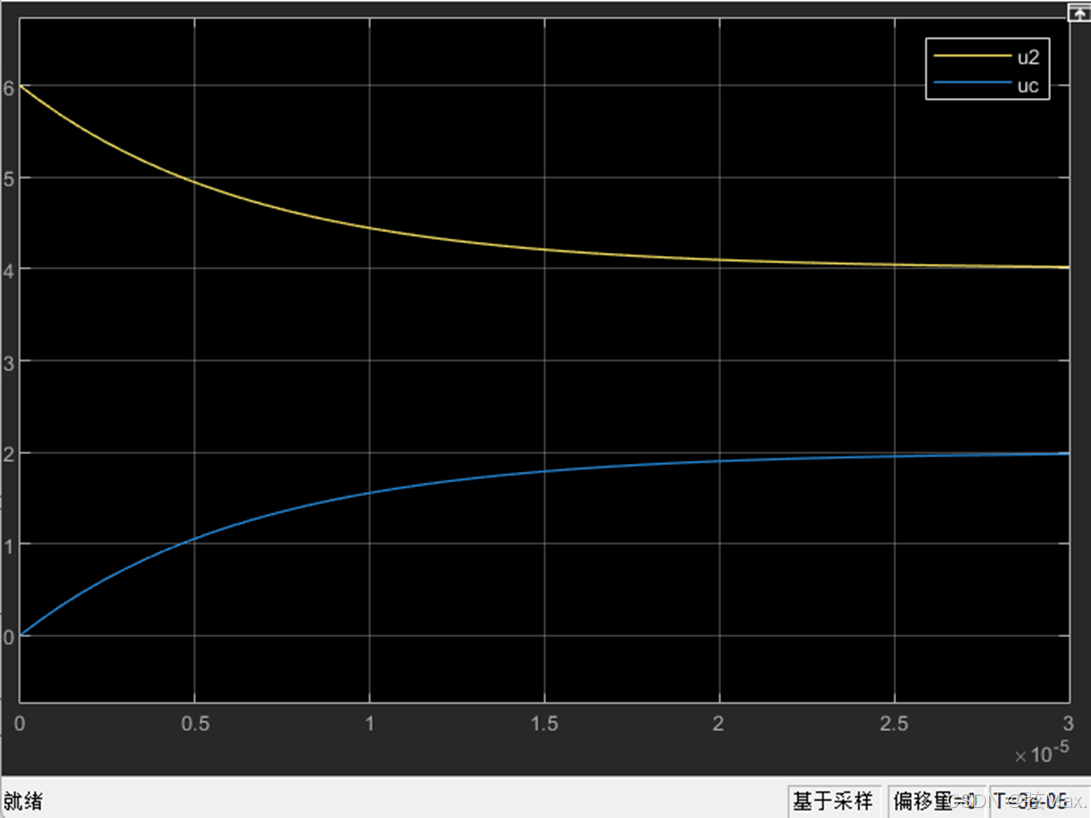

将数值输入进去后，设计好仿真时间（30us），点击运行，然后点开示波器，即可得到下图。

注意：一定要设置好仿真时间！！！！！！！！！！！！！！！！！！！不然你就只能看到两条直线

三、appdesigner设计

1.画布设计

首先，可以在simulink中打开appdesigner（APP->设计App）

我用到的模块只有两个

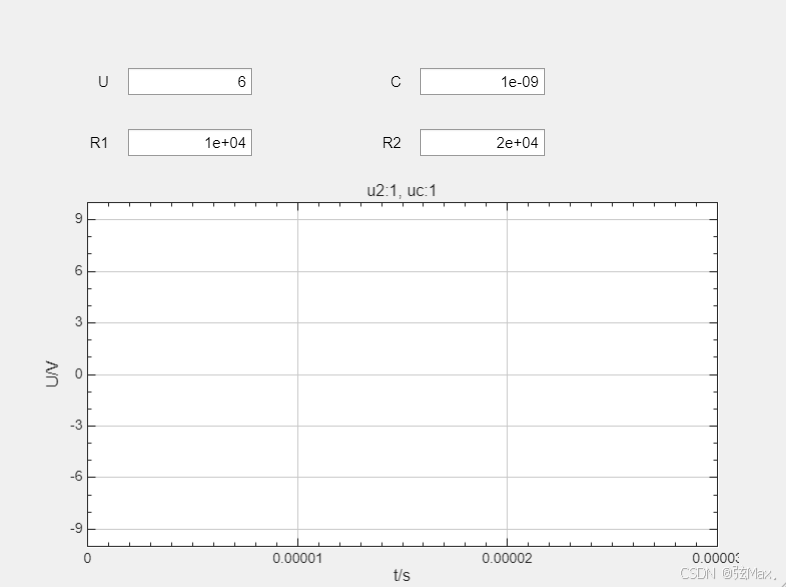

拖拽到画布上设计成最简单的样子

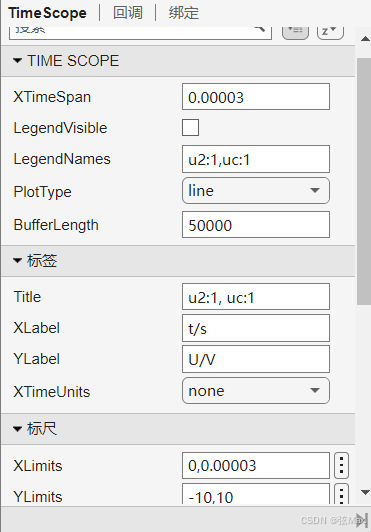

为了使图像与我们仿真时间相符，我们要对其X轴的范围及精度进行更改，即修改XTimeSpan和XLimits。

2.变量绑定

接下来对模块进行变量绑定。

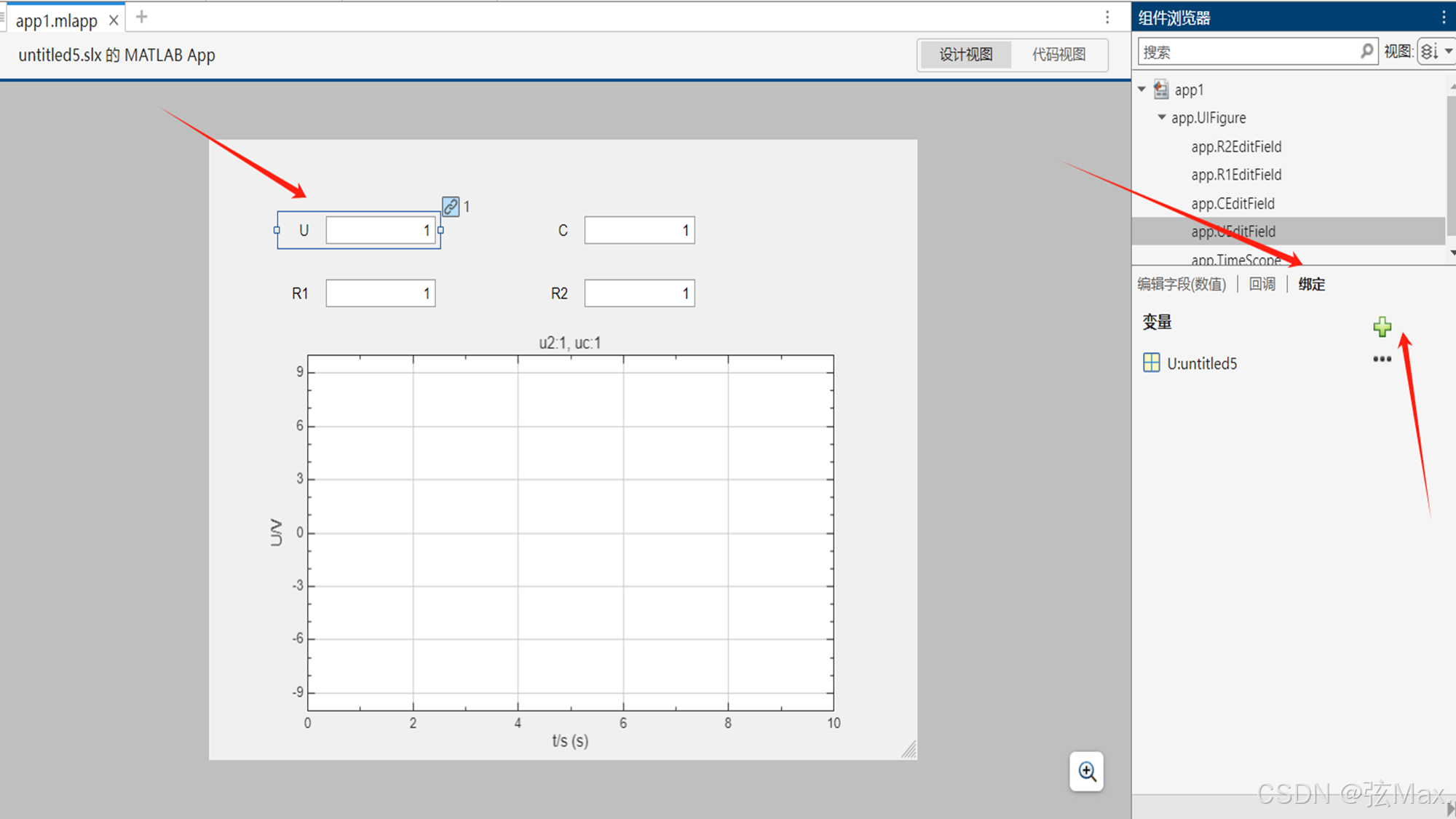

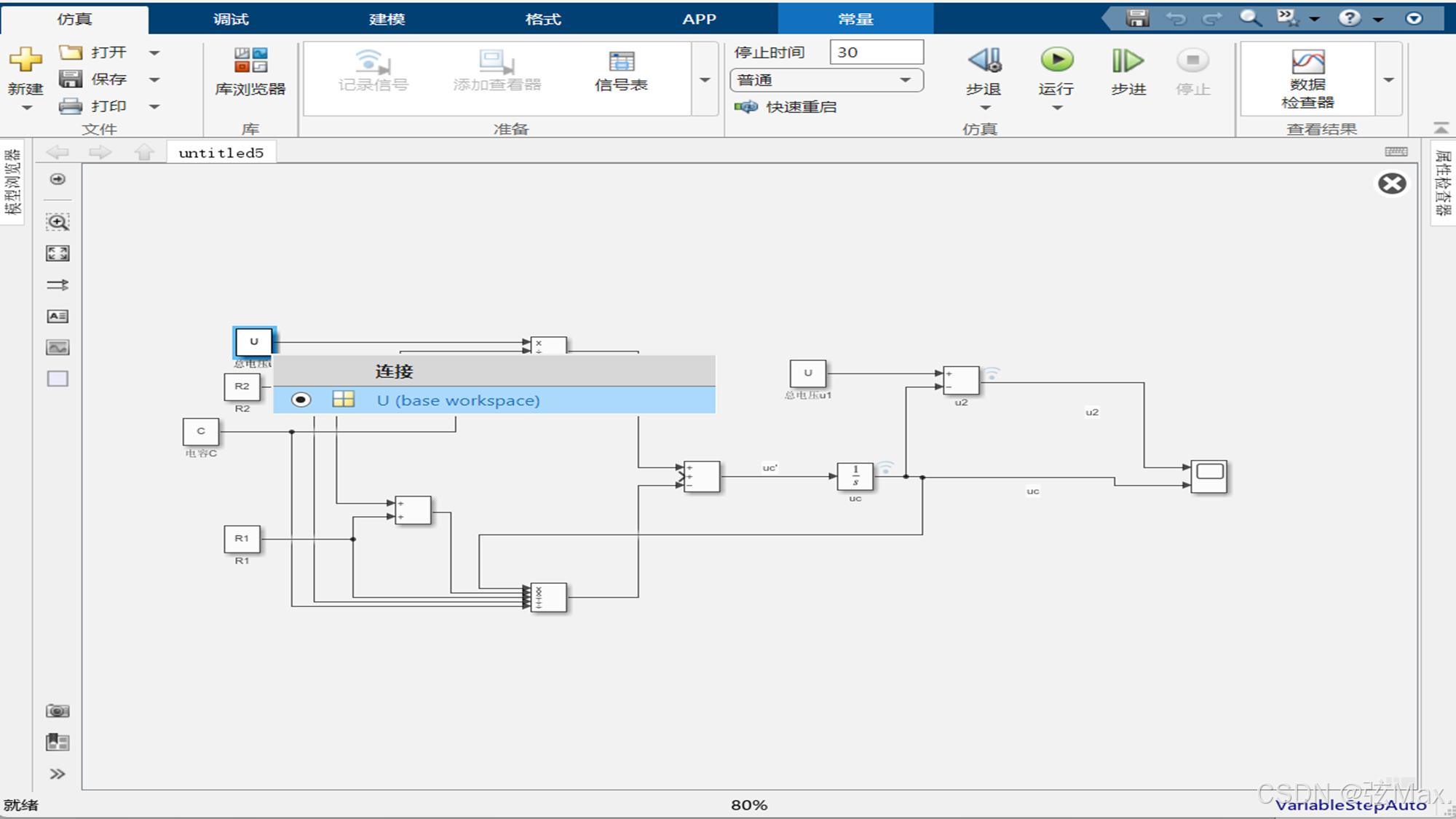

点击加号后会跳转simulink，选择你要绑定的变量。
同理，对time scope绑定Uc和U2，两个变量。

3.回调代码

至此，开始写回调代码

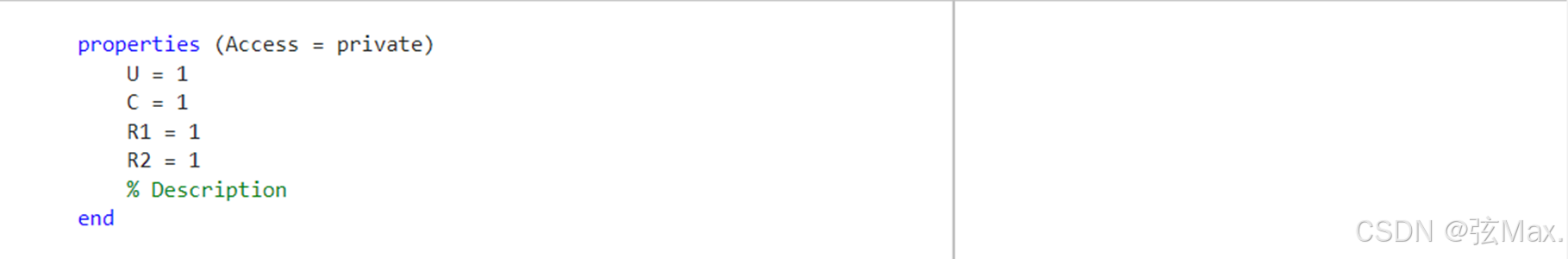

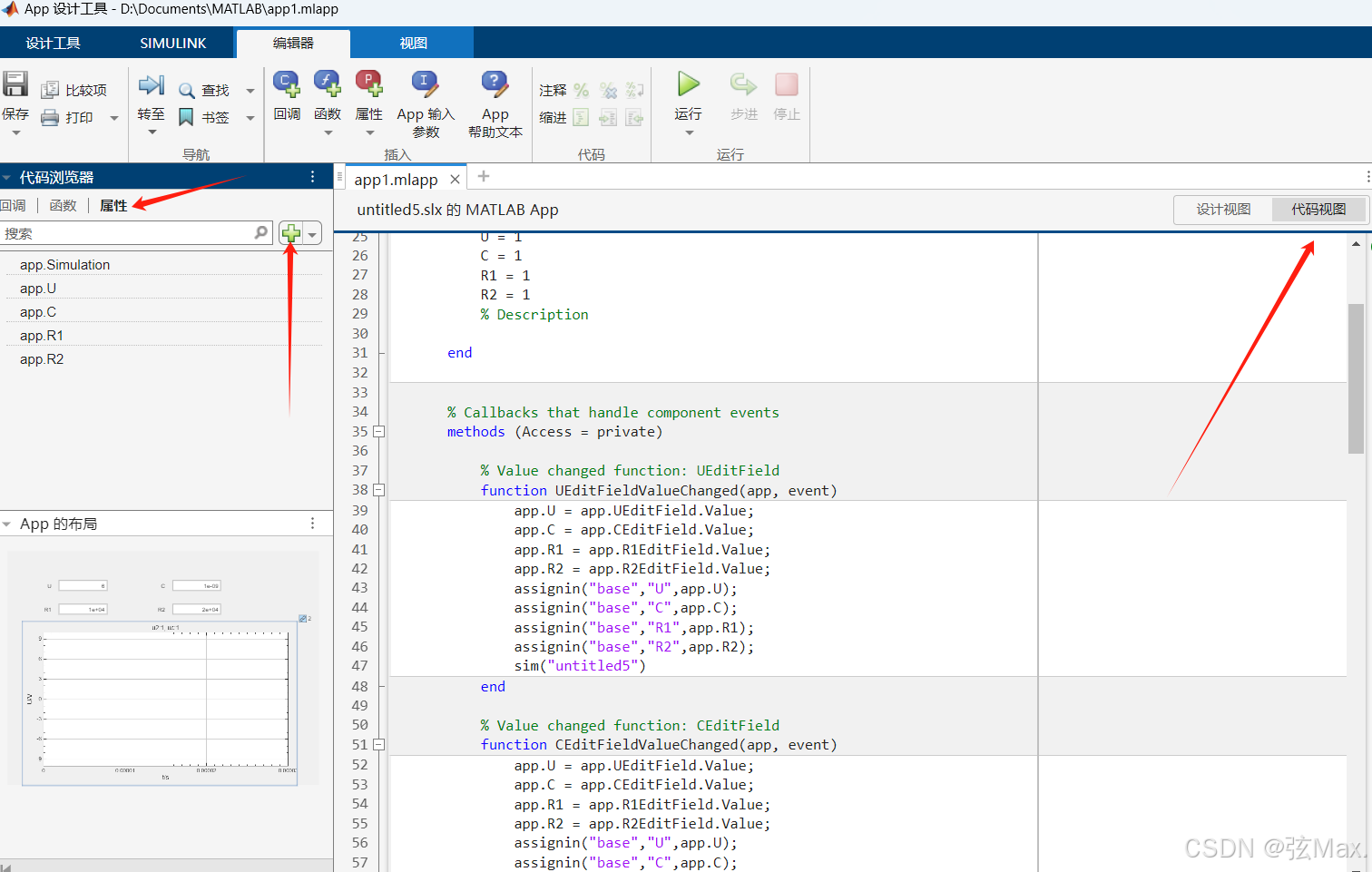

首先定义变量，点击代码视图，左边栏的属性，点击加号即可添加函数

之后定义变化的四个变量

        U = 1
        C = 1
        R1 = 1
        R2 = 1

然后我们对 编辑字段（数值） 模块进行回调函数的编写。

右键点击模块，找到回调，添加回调。

在函数体内写

            app.U = app.UEditField.Value;
            app.C = app.CEditField.Value;
            app.R1 = app.R1EditField.Value;
            app.R2 = app.R2EditField.Value;
            assignin("base","U",app.U);
            assignin("base","C",app.C);
            assignin("base","R1",app.R1);
            assignin("base","R2",app.R2);
            sim("untitled5")

其中，第一行到第四行都是将你键盘输入的数值赋值给变量。

第五行到第八行是将变量及内部的值传递到Workspace中，才能是simulink进行调用。

最后一句是运行仿真的意思。

然后对另外三个模块都添加回调，内部的函数体与上面的函数是一模一样的，只要复制粘贴就好了。

4.结果

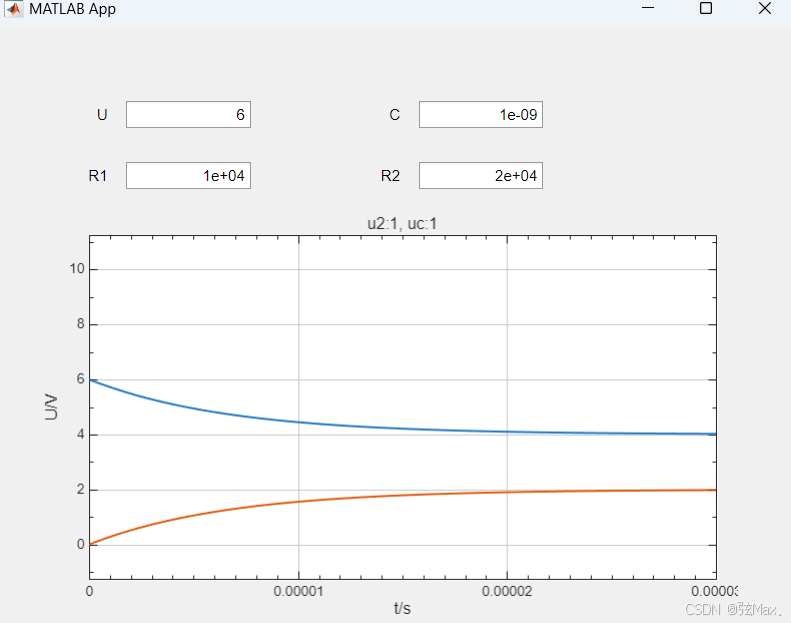

至此，所有事情都做完了。保存后点击运行，可以做到修改框内的数值图像就会变化的功能。

屏幕录制 2024-12-27 175039

---

总结

以上就是今天要讲的内容，本文主要讲的是物理模型转化数学模型后，如何在simulink建模，同时对appdesigner和simulink的实时交流进行了实践，希望能给点进来的朋友提供帮助，有任何不足之处请指正，同时欢迎各位朋友来讨论。
