【Simulink】三相电压电流关系仿真验证

 学习参考↓

木修于淋simulink教学

 三相中的电压电流关系

1.发三角波使用Triangle Generator而不是Repeating Sequence

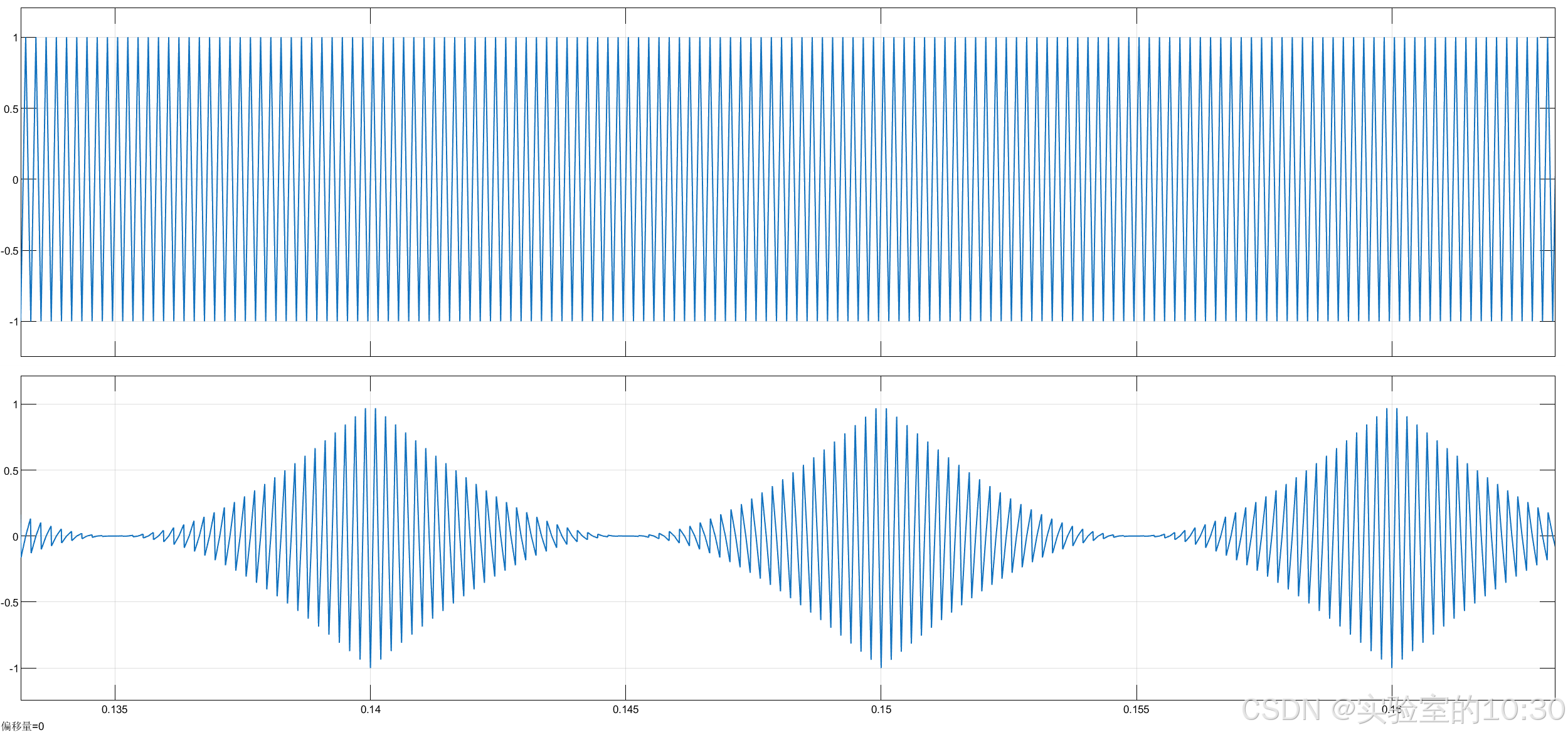

 后者在高频时会失真（如下图2）

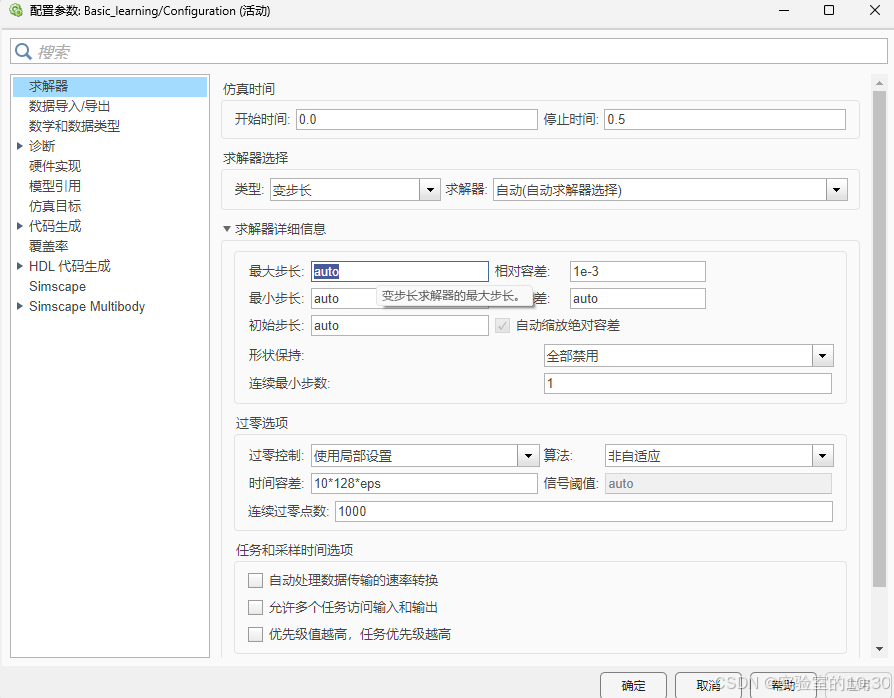

需要限制最大求解步长

2.三相电压电流关系的仿真验证

Ua相位为0，Ub相位为-120°，Uc相位为120°

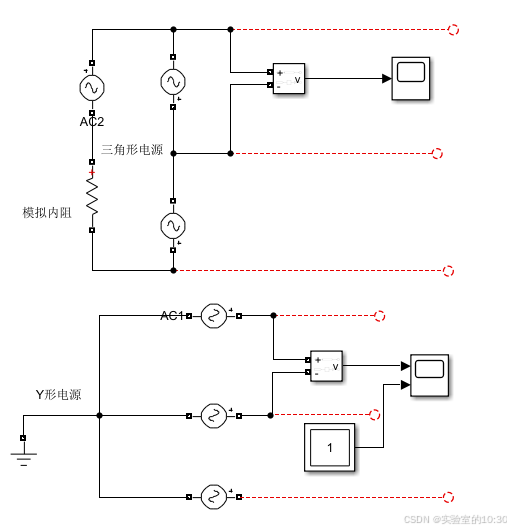

 两种三相电源拓扑搭建↓

 注意三角形拓扑要加个小电阻模拟内阻，否则报错

仿真结果↓

三角形拓扑的相电压等于线电压↑

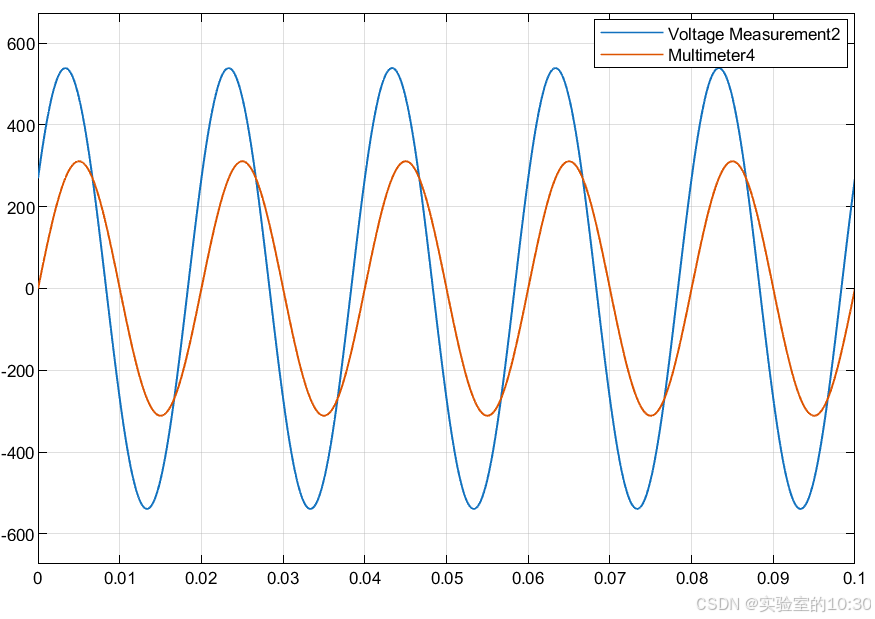

Y形拓扑的线电压是相电压的根号三倍，且超前30°↑

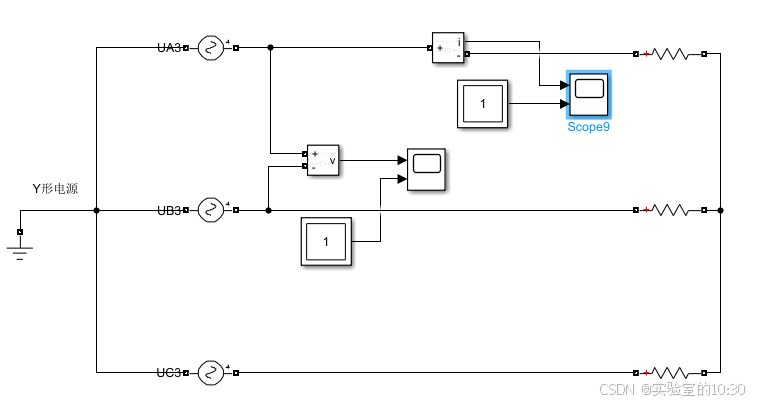

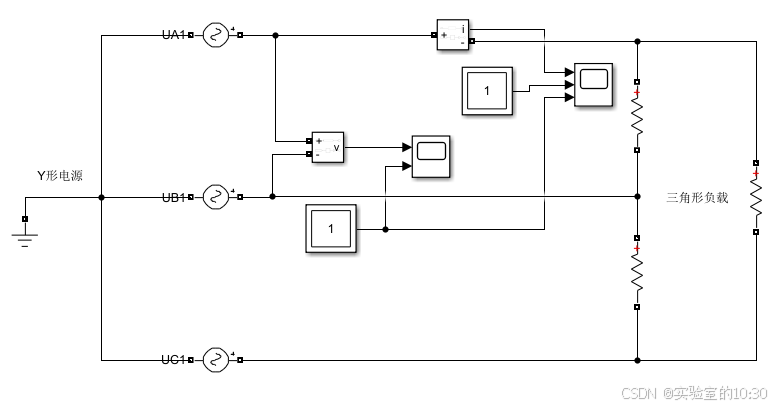

然后是Y形电源和三角形负载搭建

电源幅值为311V，电阻为1欧，相电流（每个电阻上的电流）等于线电压（根号三倍相电压），所以幅值大概是220*1.414*1.732为五百多，线电流又为相电流的根号三倍且滞后30°

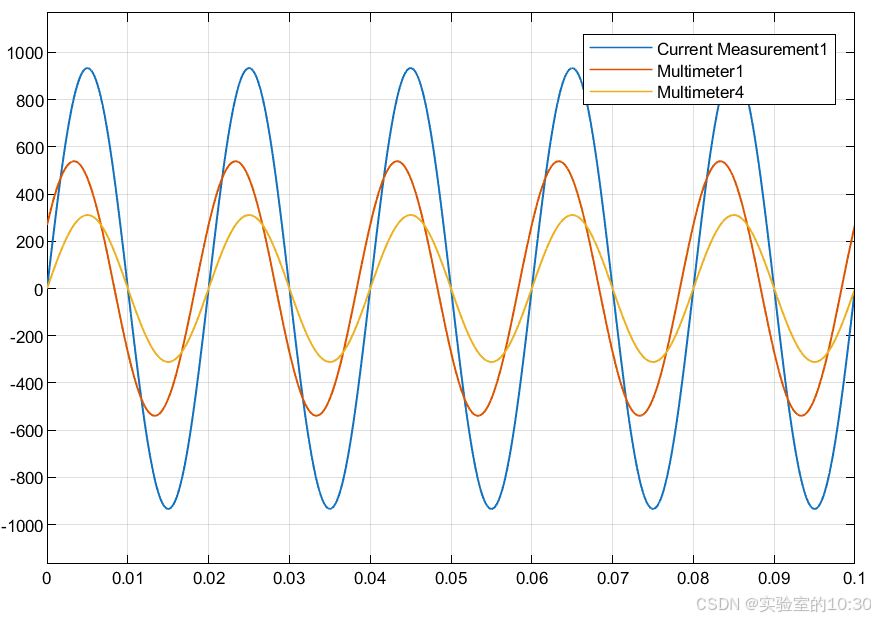

所以可以看到相电压和线电流相位一致，因为超前和滞后抵消↑

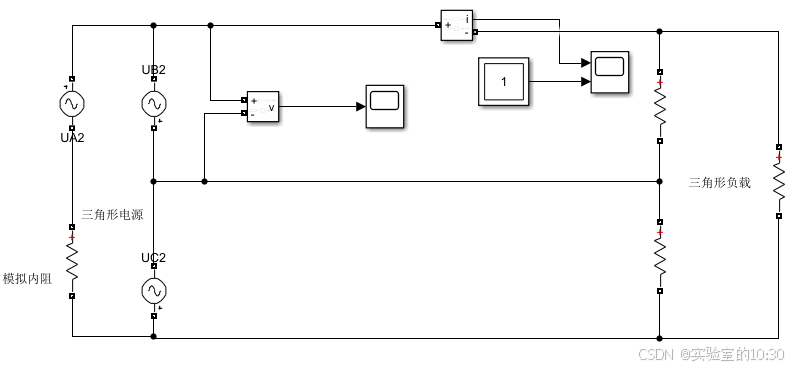

三角形电源和三角形负载的搭建

 同上述一致，线电流又为相电流的根号三倍且滞后30°

Y型电源和Y型负载

此时线电流等于相电流等于相电压

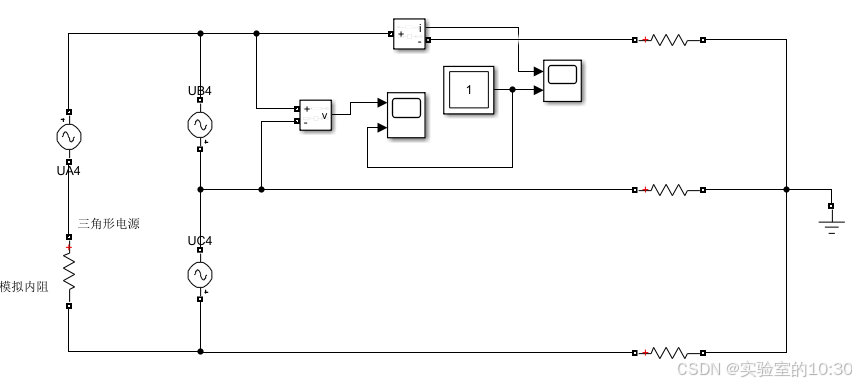

三角形电源和Y型负载

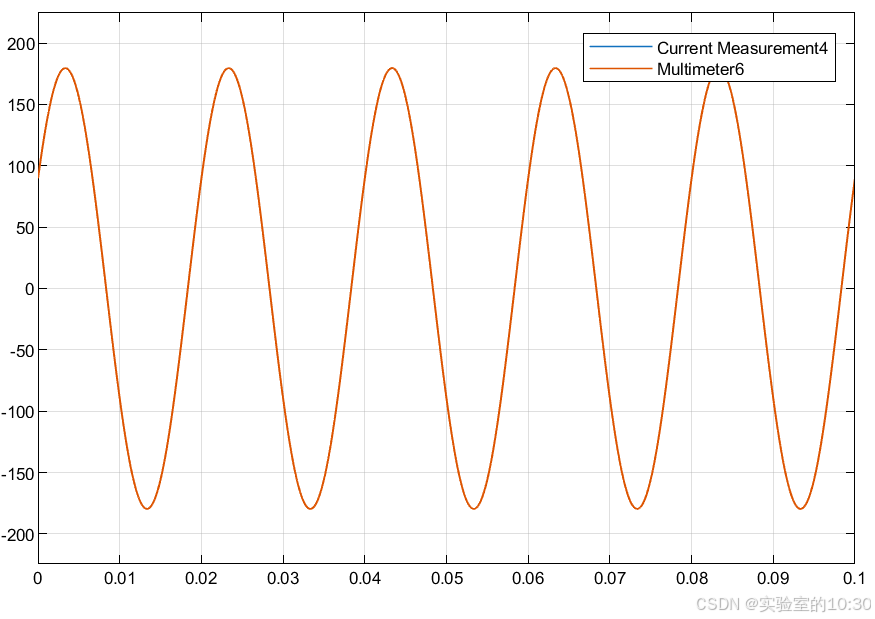

 此时负载侧线电压为相电压的根号三倍，即相电压为220*1.141/1.732 V约为180V，相电流等于线电流等于相电压

总结

Y——▲：相电压是电源电压，线电压是相电压根号三倍且超前30°

                 相电流由线电压求得，线电流是相电流根号三倍且滞后30°

Y——Y： 相电压是电源电压，线电压是相电压根号三倍且超前30°

                 相电流由相电压求得，相电流等于线电流

▲——▲：线电压是电源电压，线电压是相电压根号三倍且超前30°

                  相电流由线电压求得，线电流是相电流根号三倍且滞后30°

▲——Y：线电压是电源电压，线电压是相电压根号三倍且超前30°

                 相电流由相电压求得，相电流等于线电流
