学习三相交流电,包括三相电机的时候教材上明了地给出了线电压、相电压、有效值、幅值等等之间的关系公式,自己也搭一个简单的仿真进行记录和验证。

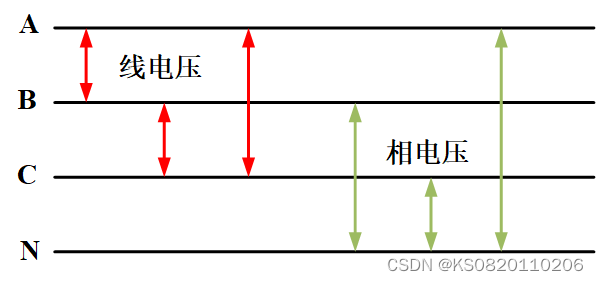

图1 线电压与相电压示意
图1是一个非常简单的三相电压源测试电路。

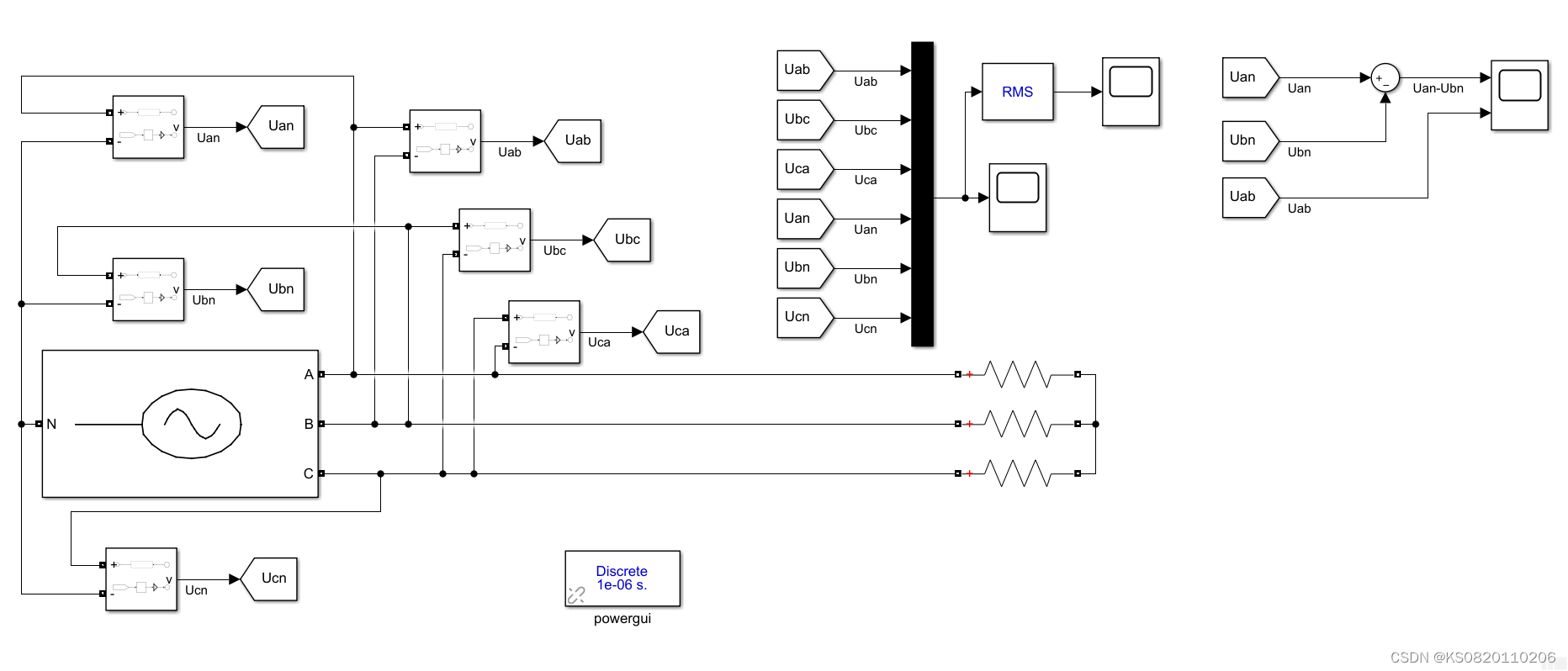

图2 仿真界面

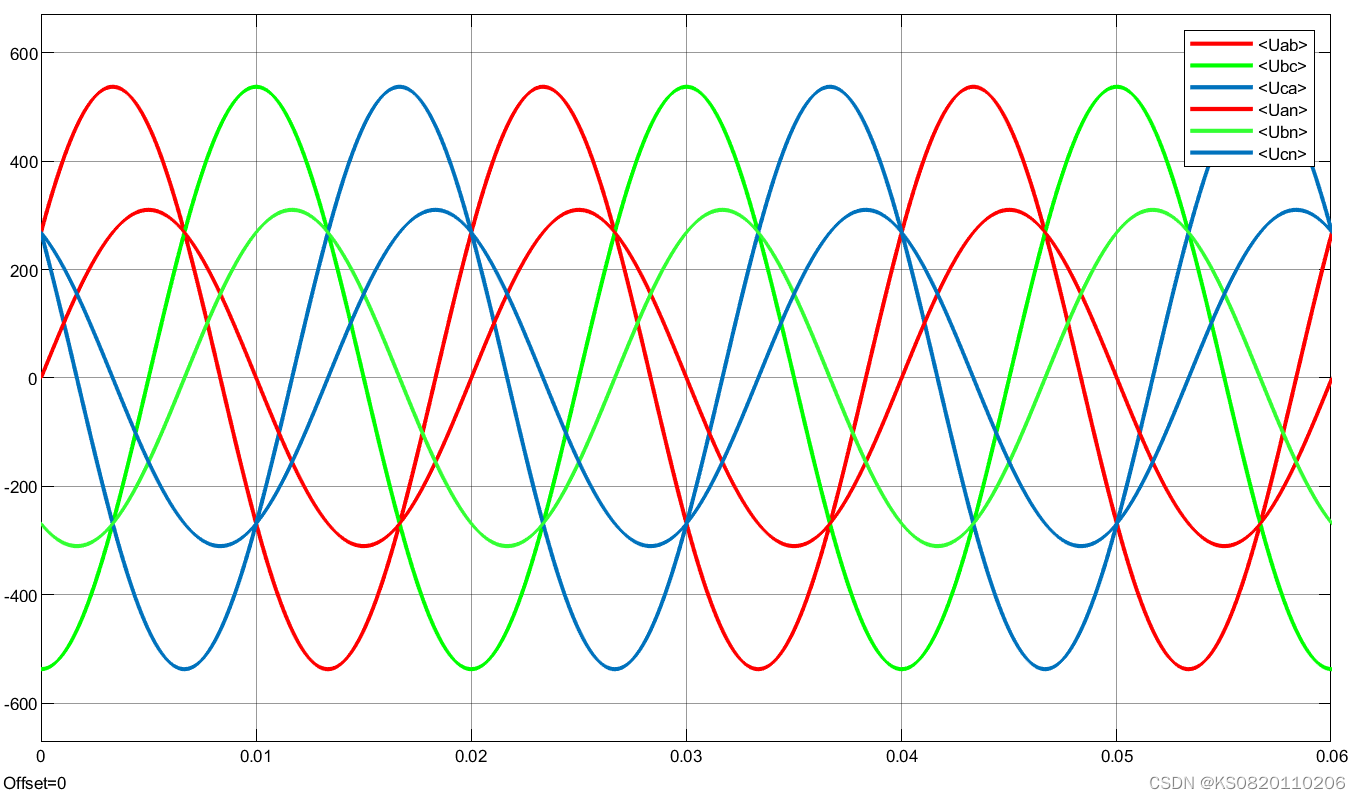

图3 线电压与相电压波形

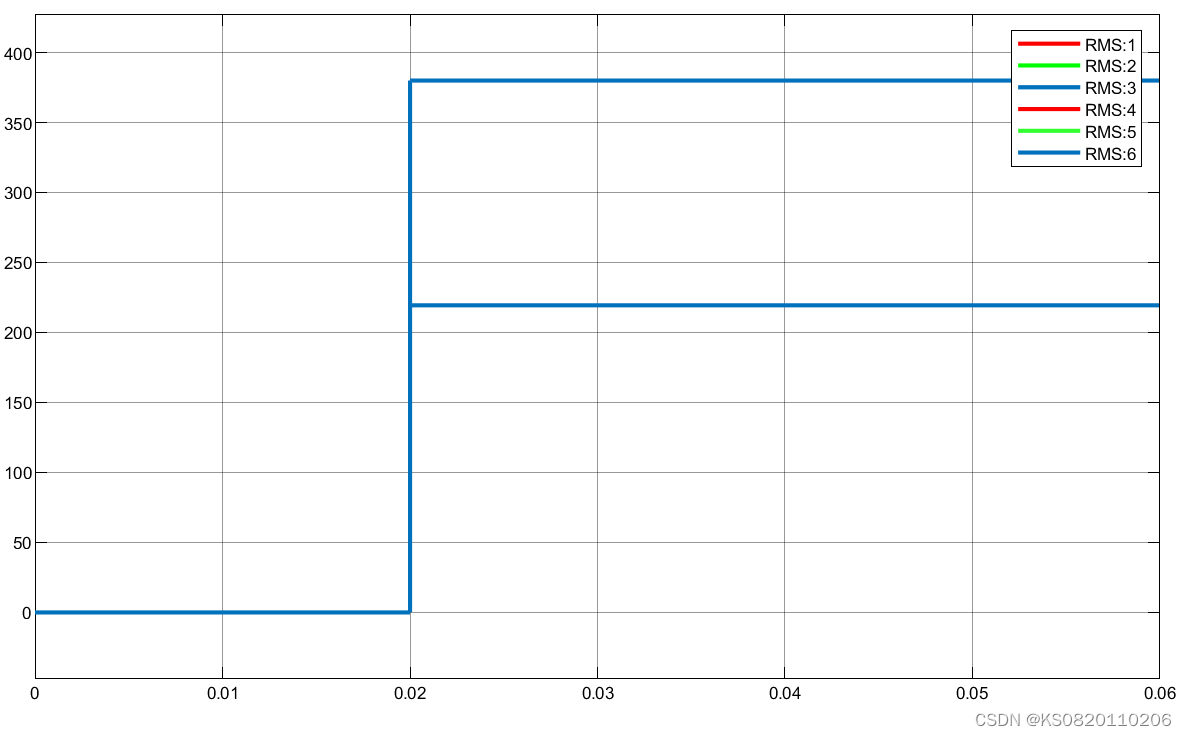

图4 线电压与相电压有效值
三相正弦线电压Uab、Ubc、Uca,幅值538V,有效值381V,三相互差120°。
相电压Uan、Ubn、Ucn,幅值311V,有效值220V。
由图可知:
线电压Uab超前相电压Uan 30°,同理,Ubc超前Ubn 30°,Uca超前Ucn 30°。
也可以换句话说,相电压Uan 超前线电压Ubc90°,Ubn 超前Uca90°,Ucn 超前Uab90°。
有效值与幅值的关系是:
Vpeak=√2Vrms
相电压与线电压的关系是:
Uab=Uan-Ubn=√3Uan
图5 Uab=Uan-Ubn
