nat综合实验

二、实验要求

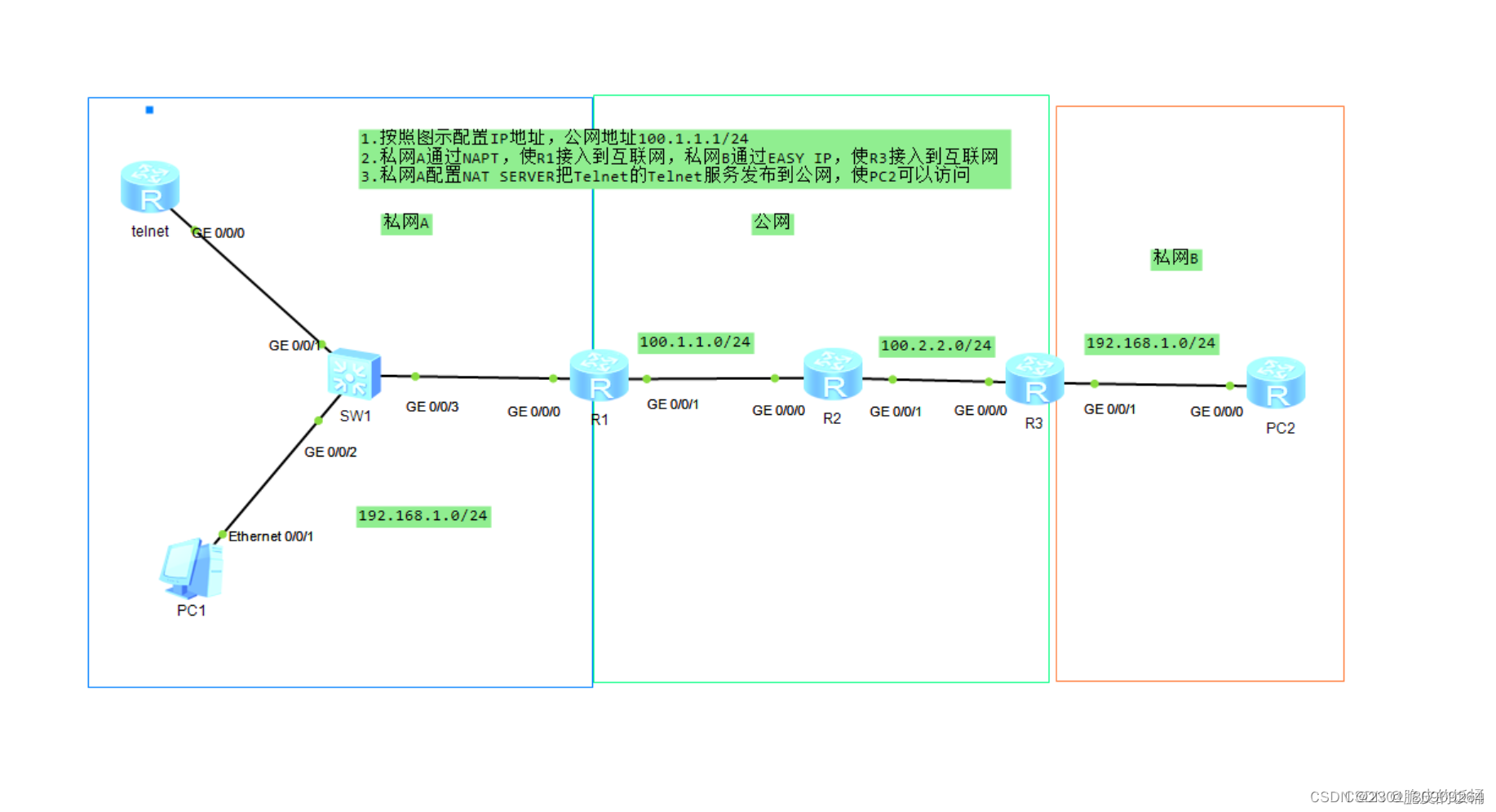

1.按照图示配置IP地址，公网地址100.1.1.1/24

2.私网A通过NAPT，使R1接入到互联网，私网B通过EASY IP，使R3接入到互联网

3.私网A配置NAT SERVER把Telnet的Telnet服务发布到公网，使PC2可以访问

三、实验思路

1、配置IP地址部分、并配置telnet服务

2、R1和R3作为连接公私网的网络出口设备，在其上配置默认路由指向公网，实现公网互通。

3、私网A通过NAPT，需要配置地址池，但地址池中的地址数量可自行配置，可配置1个地址或者多个，能够使用 R1 的公网地址访问互联网。

4、私网B通过在R3上配置EASY IP访问互联网。

5、私网A配置NAT SERVER把Telnet的Telnet服务发布到公网，使PC2可以访问

四、实验步骤

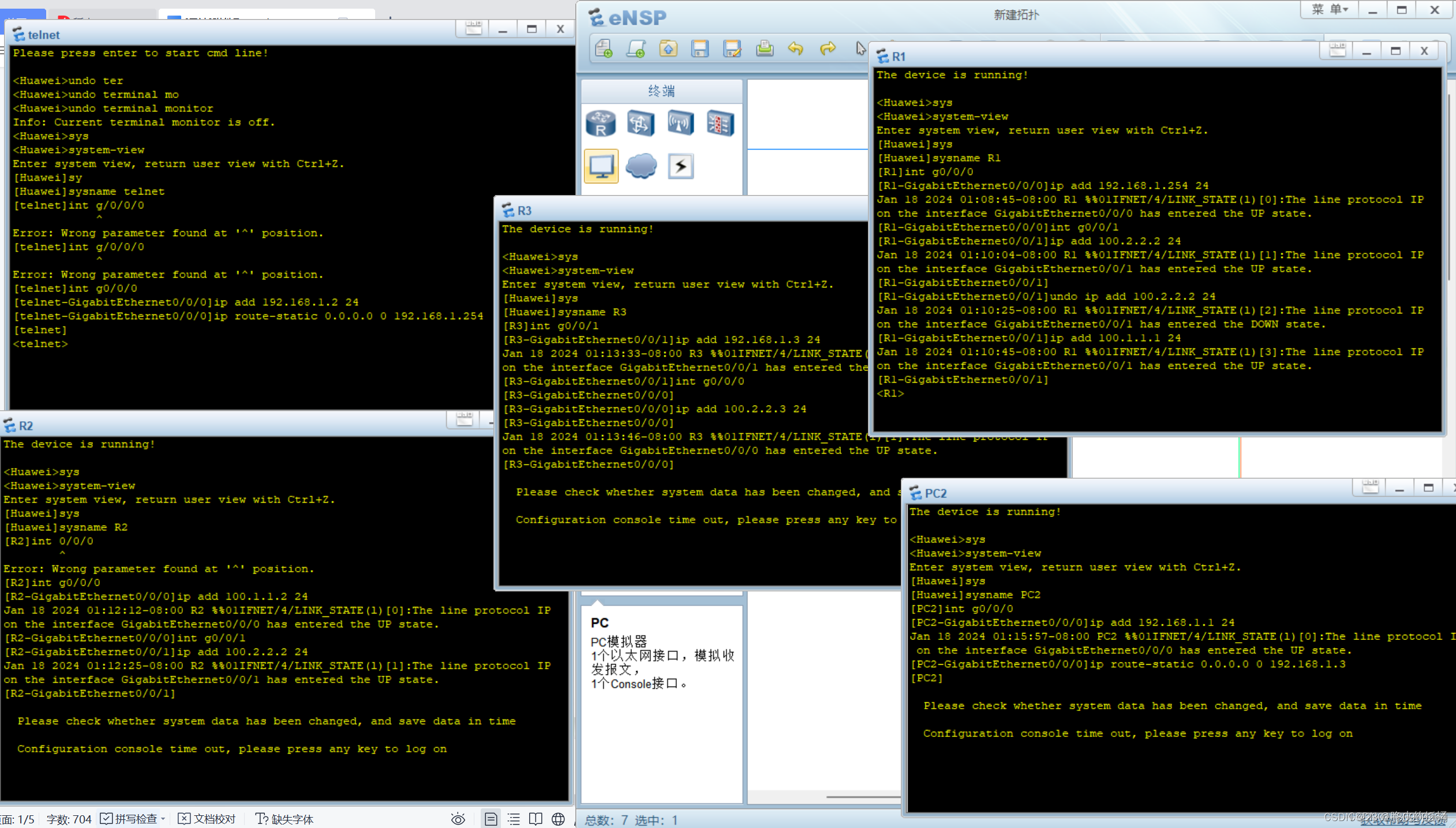

1.给所有设备配置IP地址

Telnet

[Telnet]int g/0/0/0

[Telnet-GigabitEthernet0/0/0]ip add 192.168.1.2 24

[Telnet]ip route-static 0.0.0.0 0 192.168.1.254

R1

[R1]interface g0/0/0

[R1-GigabitEthernet0/0/0]ip add 192.168.1.254 24

[R1]interface g0/0/1

[R1-GigabitEthernet0/0/1]ip add 100.1.1.1 24

R2

[R2]interface g0/0/0

[R2-GigabitEthernet0/0/0]ip add 100.1.1.2 24

[R2]interface g0/0/1

[R2-GigabitEthernet0/0/1]ip add 100.2.2.2 24

R3

[R3]interface g0/0/0

[R3-GigabitEthernet0/0/0]ip add 100.2.2.3 24

[R3]interface g0/0/1

[R3-GigabitEthernet0/0/0]ip add 192.168.1.3 24

PC2

[PC2]interface g0/0/0

[PC2-GigabitEthernet0/0/0]ip add 192.168.1.1 24

[PC2]ip route-static 0.0.0.0 0 192.168.1.3

.

2、给Telnet配置telnet服务

[Telnet]aaa

[Telnet-aaa]local-user wangdaye privilege level 15 password cipher bhw123456

[Telnet-aaa]local-user wangdaye service-type telnet

[Telnet]user-interface vty 0 4

[Telnet-ui-vty0-4]authentication-mode aaa

3、R1 和 R3上配置默认路由指向公网.

[R1]ip route-static 0.0.0.0 0 100.1.1.2

[R3]ip route-static 0.0.0.0 0 100.2.2.2

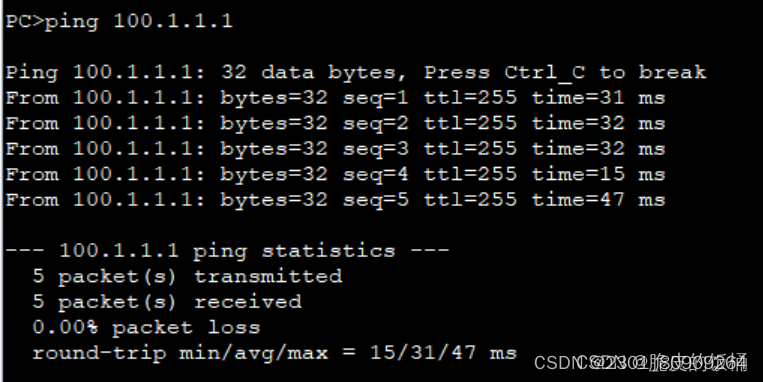

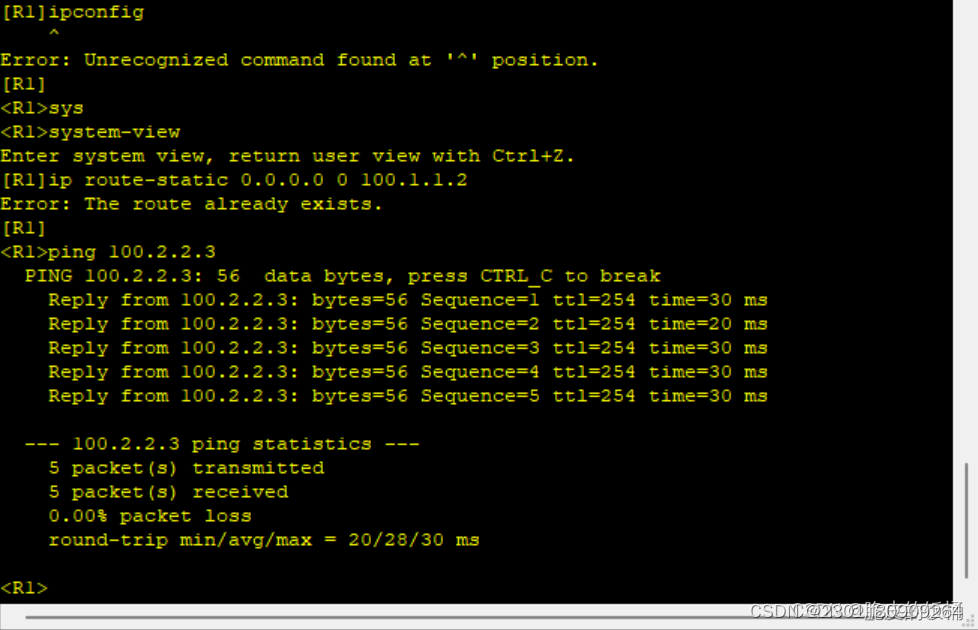

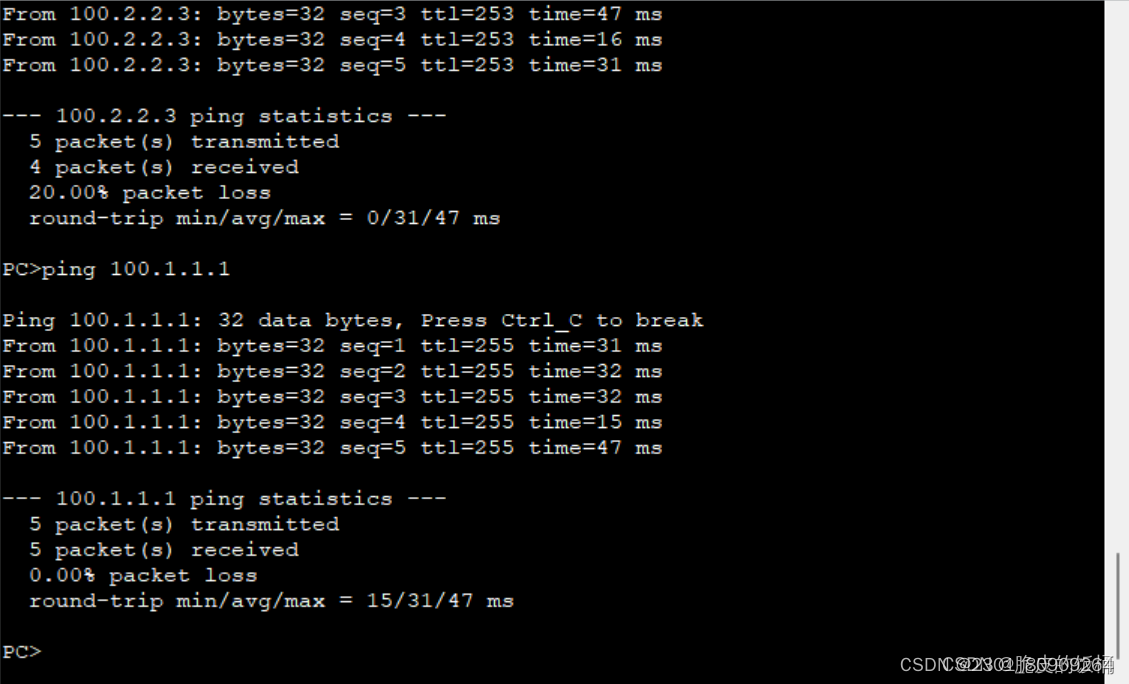

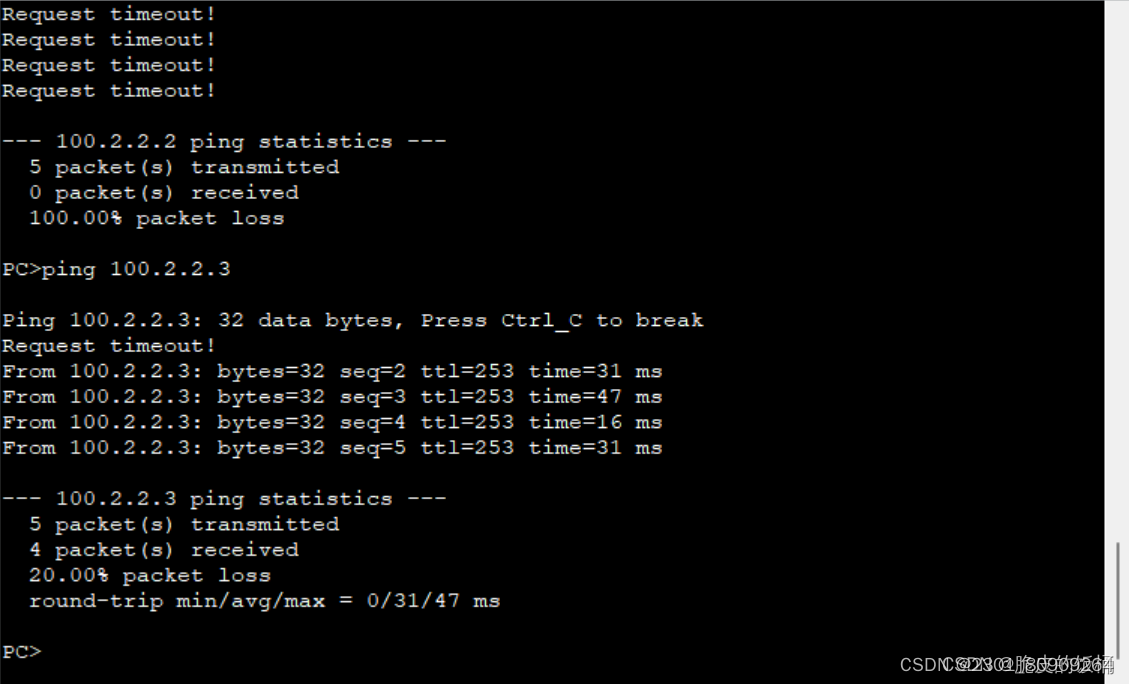

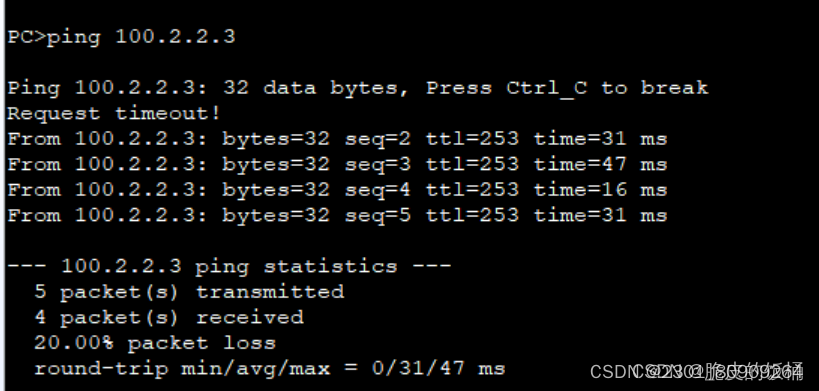

4、测试是否公网通

、私网 A 通过NAPT，使 R1 接入到互联网

1）R1上创建基本ACL，允许192.168.1.0/24

[R1]acl 2000

[R1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255

（2）R1上创建NAPT地址池，设置公网地址。

[R1]nat address-group 1 100.1.1.3 100.1.1.254

（3）在R1的公网接口上配置NAPT

[R1]interface g0/0/1

[R1-GigabitEthernet0/0/1]nat outbound 2000  address-group 1

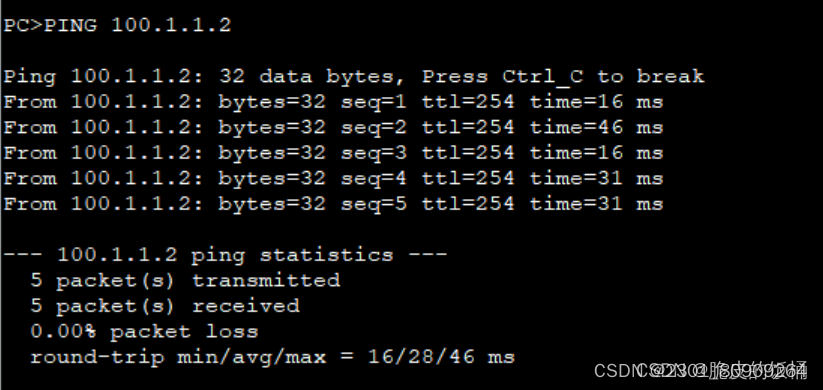

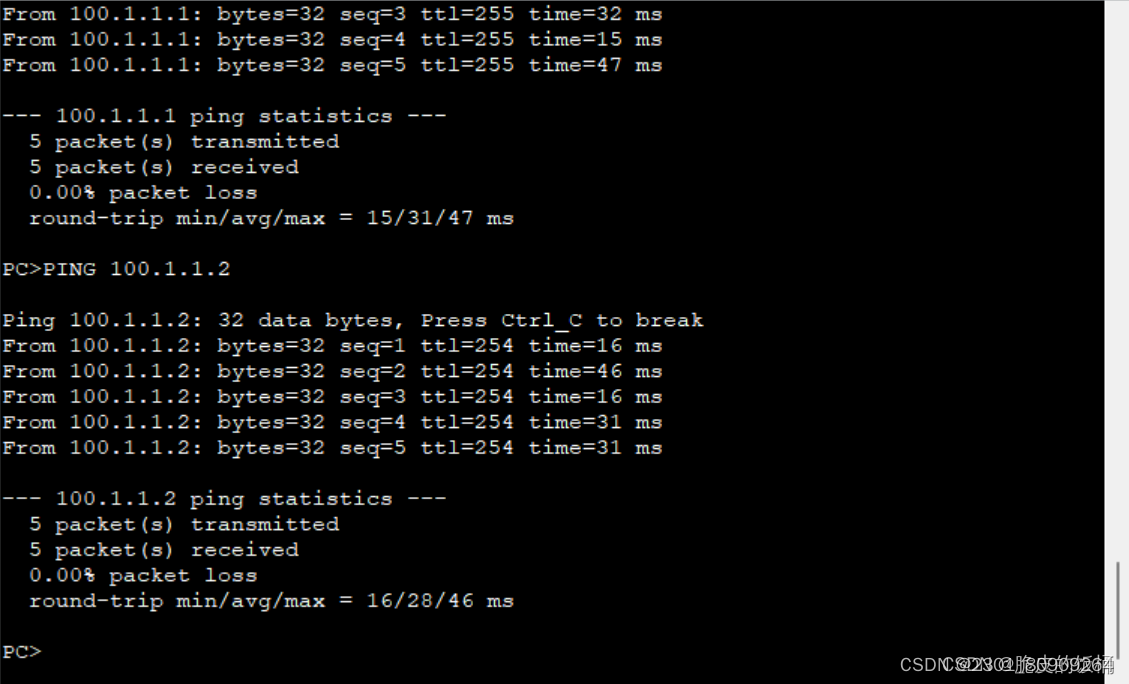

在PC1上Ping R2的公网地址，测试是否可以访问互联网

、私网A配置 NAT SERVER把Telnet的Telnet服务发布到公网，使PC2可以访问

（1）在R1的公网接口上配置NAT SERVER，映射端口23

[R1-GigabitEthernet0/0/1]nat server protocol tcp global current-interface 23 inside 192.168.1.2 23

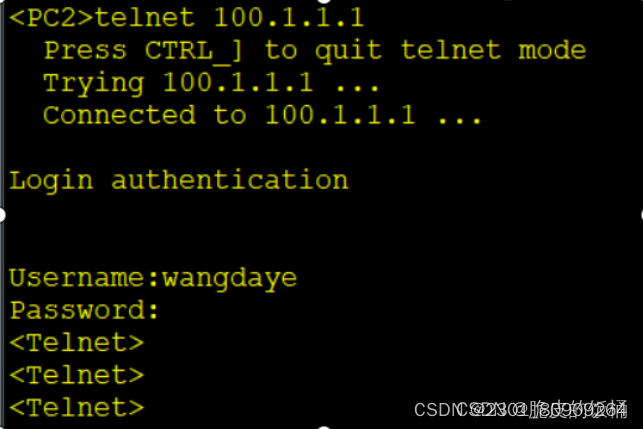

（2）在PC2上测试是否能够通过 R1 的公网地址访问Telnet的Telnet服务
