自举电路与电荷泵原理及其区别与联系

上篇讲到了电荷泵电路的实现和工作原理，有一个常用功能与电荷泵有异曲同工之妙---开关电源中的自举功能。当DCDC电源采用NMOS作为开关上管时，那么需要自举电路将上管的栅极电压“举”上去，才能保证上管稳定持续导通（原因在上篇已解释，不赘述）。

那么这个自举电路是怎么实现的？与电荷泵电路有什么区别和联系呢？本文将主要解答这两个问题。由于同步和异步BUCK的实现原理在IC内部略有差异，将第一个问题分成同步和异步分别讲解。

一、同步DCDC 自举电容电路工作原理

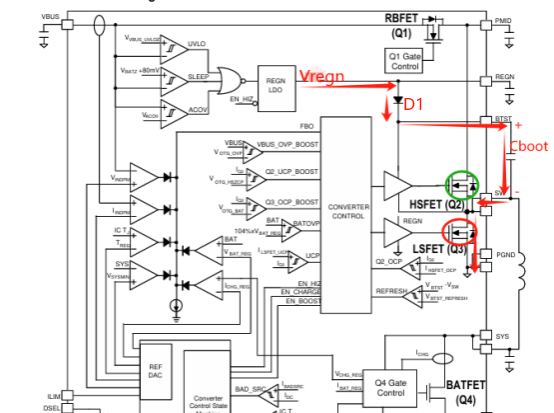

下图是一个同步BUCK  BQ25895 内部部分电路框图

1. Cboot充电过程：内部LDO输出一个Vregn电压，驱动下管Q3导通。此时Vregn电源通过D1二极管，到BTST管脚，Cboot到SW管脚，再到下管Q3这条路径给自举电容Cboot电容充电。由于这个充电路径中只有二极管、Cboot、MOS，如果忽略二极管和MOS的导通压降，充电完成时，Vcboot=Vregn，电压上正下负。
2. 驱动上管导通过程：Cboot充满电后，下管Q3关闭。由于Cboot直接并联至上管Q2的GS上，电容电压不会突变为Vregn，Vregn＞Vgs(th)，所以可以通过合理的时序控制可以使上管Q2稳定导通，给外部电感和输出电容充电。

周而复始，就可以实现上下管的稳定导通，从而实现DCDC的稳定输出。

二、异步DCDC 自举电容电路工作原理

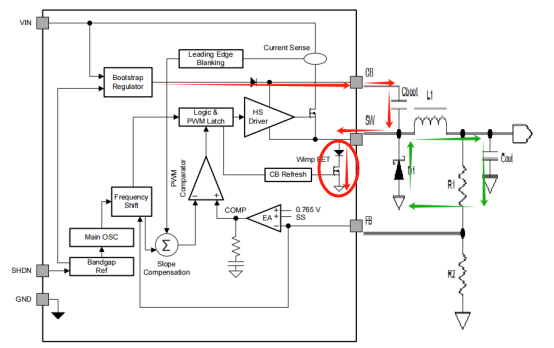

下图是一个异步BUCK  LMR16006 内部部分电路框图。

异步BUCK的充电路径基本与同步类似，红色路径为Cboot的充电路径。

主要区别：由于异步下管使用的是二极管，且方向与充电路径相反，无法提供理想的充电路径，所以BUCK内部会集成一个MOS（红圈位置）用于Cboot的充电，同时会增加一个二极管防反，避免续流过程（绿色箭头回路）流经该MOS。

三、自举电路与电荷泵电路有什么区别与联系

通过电荷泵和自举电路的工作原理的了解，可以发现其共同点和差异点如下。

共同点：

     1）基本原理：都是运用了电容电压不能突变特性，通过切换开关进行合理的时序控制，实现期望的功能；

     2）都可以用于NMOS的开启控制；

区别：

     1）实现过程

电荷泵通过电源、电容及开关时序控制通过电荷的传递和分配，实现电压的倍增，过程和实现相对复杂；自举电路通过电容充电后将电压搬移至VGS实现开关的开启，过程相对简单；

     2）应用场景

电荷泵可以实现较高的输出功率，适合的场景更广泛，比如产生升压、负压、NMOS控制；自举电路一般输出电流较小，常见用于开关电源NMOS控制。
