认识8086处理器

8086处理器是英特尔(Intel)在1978年推出的一款16位微处理器，它是x86架构以及计算机科技发展史的重要里程碑。如今我们学习x86汇编绕不开8086处理器。

通用寄存器

8086处理器有八个十六位通用寄存器：AX BX CX DX SI DI BP SP 。

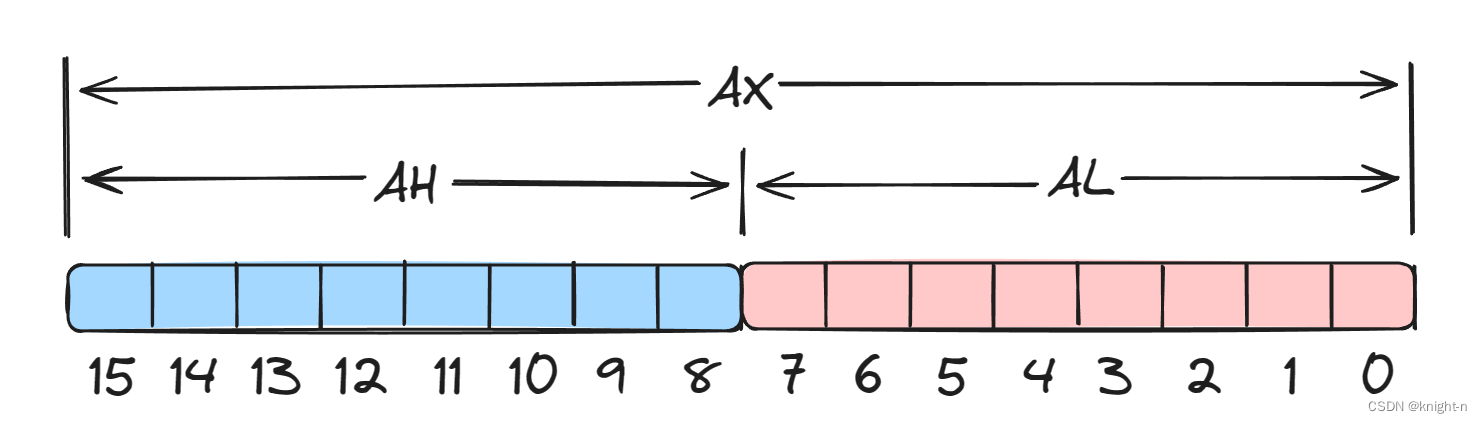

AX BX CX DX 四个寄存器又可分为八个八位处理器。以AX为例。AX的高八位是寄存器AH，低八位是寄存器AL。

• AX：16位寄存器，可以分为两个8位寄存器，高八位是AH，低八位是AL。
• BX：16位寄存器，可以分为两个8位寄存器，高八位是BH，低八位是BL。
• CX：16位寄存器，可以分为两个8位寄存器，高八位是CH，低八位是CL。
• DX：16位寄存器，可以分为两个8位寄存器，高八位是DH，低八位是DL。

当我们修改16位寄存器中的8位寄存器时，整个16位寄存器的值都会改变。例如，当我们将AX寄存器的AL部分从0x12更改为0x34，那么AX寄存器的值将从0x0012变为0x00l。同理，我们更改AX寄存器时AL与AH也会发生相应改变。

字节序

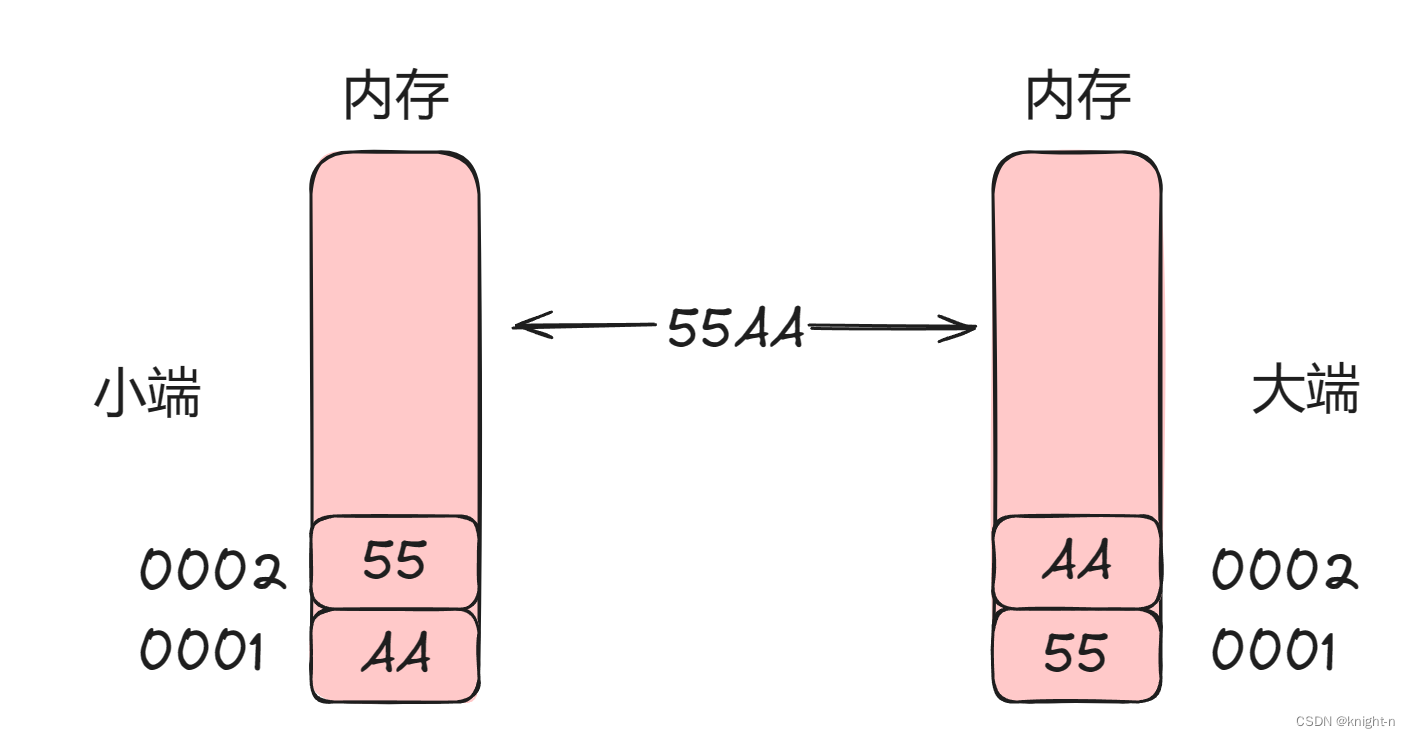

内存由字节单元组成，8086有16根数据线，所以在写入内存时cpu会将16位数据拆成两个8位。当我们写入一个字时，如果低字节写入内存的低地址单元。高字节写入内存的高地址单元。那么，我们称为小端字节序。如果低字节写入内存的高地址单元。高字节写入内存的低地址单元。那么，我们称为大端字节序。

读取时也是如此，如果读取一个16位数据，两个内存单元的数据也会被依次取出，在数据线上合并。我们学习的8086处理器采用的是小端字节序

内存访问

8086处理器有20根地址线，可以寻址1,048,576（2的20次方）个不同的内存单元。每个内存位置可以存储一字节，1MB = 1024KB，每个KB等于1024字节。所以，8086处理器可以访问大约1MB的内存空间。

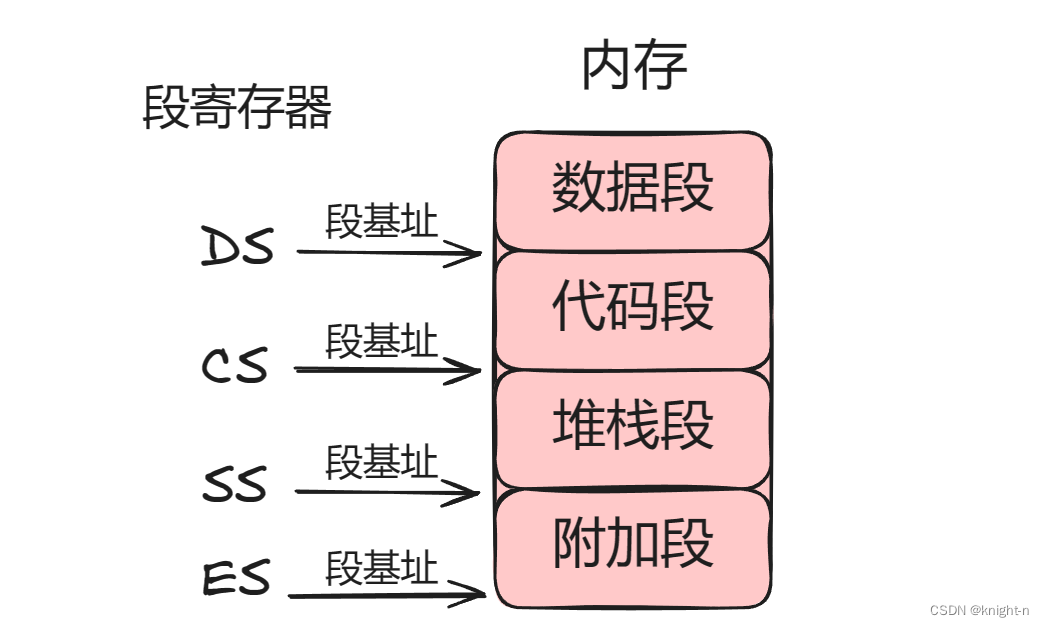

8086处理器使用分段内存模型，这意味着内存被分为四个段，数据段，代码段，堆栈段与附加段。每个段可以是64KB大小。段由段寄存器指定其基地址。

• 代码段（Code Segment）由CS（Code Segment）寄存器指定。
• 数据段（Data Segment）由DS（Data Segment）寄存器指定。
• 堆栈段（Stack Segment）由SS（Stack Segment）寄存器指定。
• 附加段（Extra Segment）由ES（Extra Segment）寄存器指定。

8086处理器的地址线为20位，但段寄存器为16位，那么段寄存器如何存储地址呢？

在存储时寄存器会将地址右移四位存储，如地址 0x55AA0（0x表示数字为16进制）会存储为 0x55AA。所以并非所有物理地址都可作为段地址，段地址的低四位需要为0。为了访问任意内存地址，除了段寄存器提供的基址外，还需要一个16位的偏移量。这个偏移量通常由指令或数据操作的一部分提供。对于代码段，8086处理器单独使用一个16位寄存器 IP 存储下一条指令的偏移地址。

在内存访问中，我们通过将段寄存器的值左移4位（相当于乘以16或2的4次方）来扩展到20位，然后加上16位的偏移量来计算的。

公式： 物理地址=(段基址<<4)+偏移量

假设CS寄存器的值为0x1234，IP寄存器的值为0x5678，那么当前指令的物理地址将是： 物理地址 = ( 0x1234<<4 ) + 0x5678 = 0x179B6。

地址空间分配

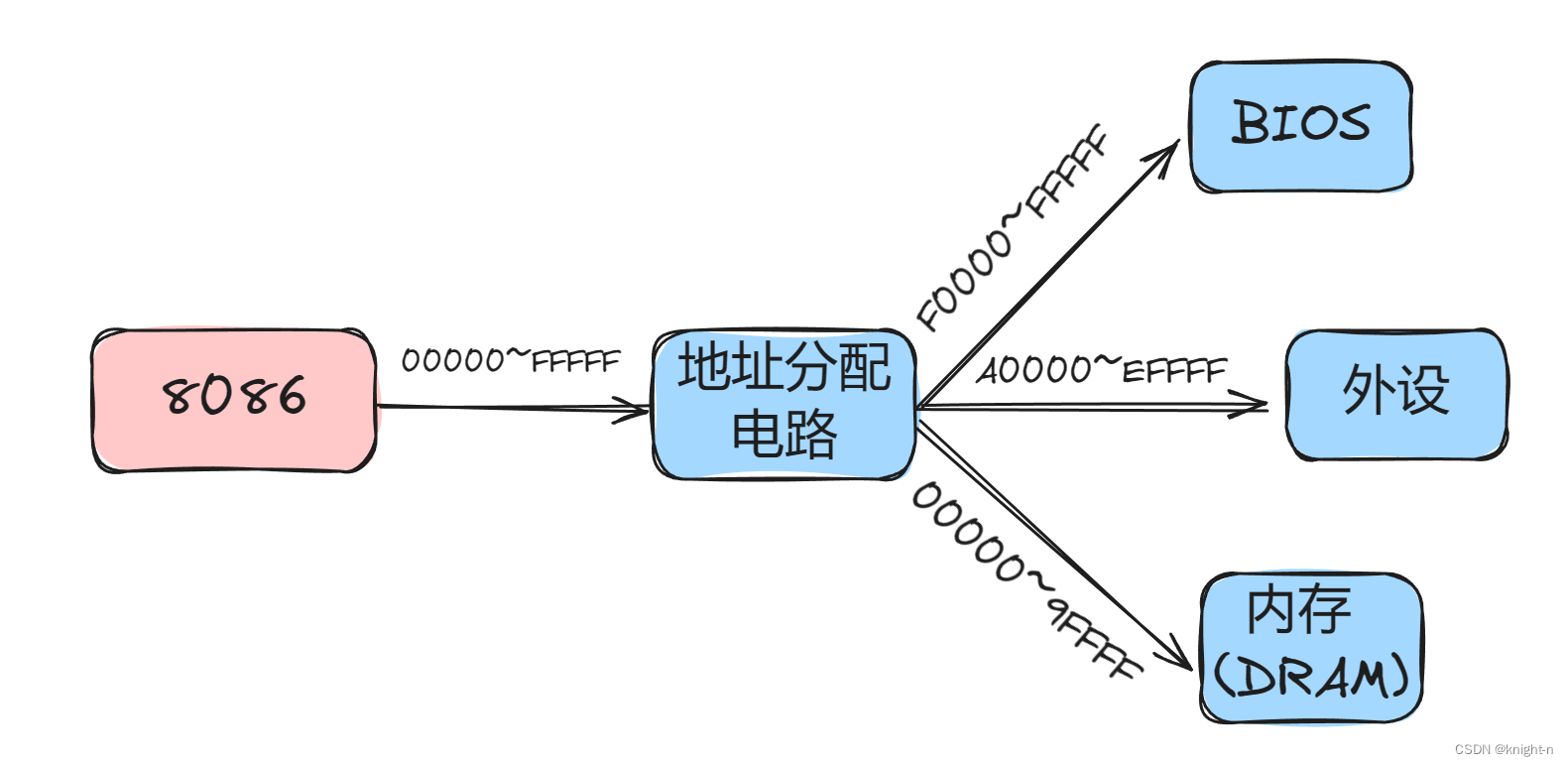

8086处理器有20根地址线，可以访问从 0x00000~0xFFFFF 的内存单元，从地址上看这些内存单元是连续的，而实际上它们并不是物理上的整体。

通常情况下，地址范围为 00000~9FFFF 是我们所说的内存，A0000~EFFFF 映射的是外设的接口，处理器通过向这块内存读取或写入完成对外设的访问。F0000~FFFFF 则是RAM上面烧录着BIOS。BIOS负责初始化计算机的硬件组件，如CPU、内存、硬盘、显卡等，并提供一些基本的输入输出功能。
