8086微处理器

微处理器概述

  微处理器（cpu）：它包括运算器、控制器、寄存器阵列和内部总线等部分。用于实现微型计算机的运算和控制，是微型计算机的核心。

      8086cpu是Intel系列的16位微处理器，有20位地址总线和16位数据总线，所以其可寻地址的地址空间是2^20个字节=1MB。

利用第16位的地址总线来进行I/O端口寻址，可寻址64K个I/O端口。其中断功能强，可处理内部软件中断和外部中断，中断源可达256个。

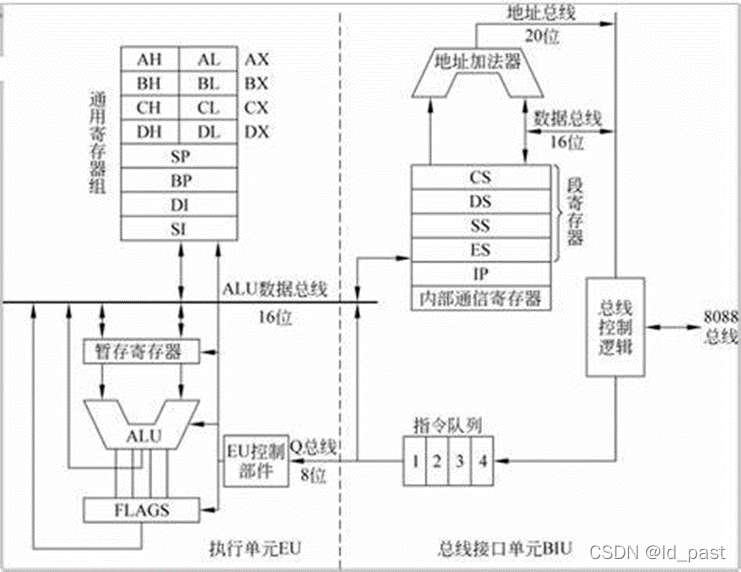

CPU的内部逻辑结构

8086cpu的编程结构

 从程序员的角度看，8086cpu分为两部分：执行部件（EU）和总线接口部件（BIU）。

1. 执行部件（EU）

功能：执行命令

组成：1.8个通用寄存器：4个数据寄存器（AX、BX、CX 、DX）和4个指针和变址寄存器（BP、SP、SI、DI）。

     2.标志寄存器FR：用来保存ALU运算结果的一些特征信息

     3.算术逻辑单元ALU（arithmetic logic unit）。

     4.内部控制逻辑。

1. 总线接口部件（BIU）

   功能：负责cpu与内存或输入输出接口之间的信息传送（根据EU的请求，执行8086 CPU 对存储器或 I/O 接口的总线操作，完成数据传送）

   组成:  1 指令队列缓冲器

216位指令指针寄存器IP，段寄存器CS、DS、SS和ES。

3地址加法器

4总线控制逻辑等部件

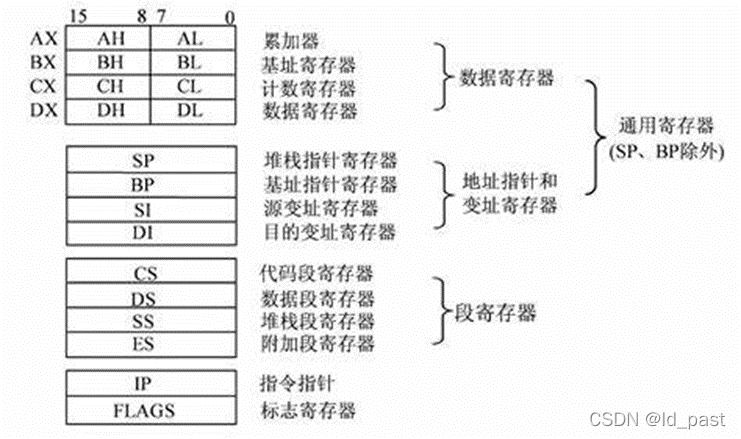

寄存器详解

通用寄存器可用于传送和暂存数据，也可参与算术逻辑运算，并保存运算结果。除此之外，它们还各自具有一些特殊功能。汇编语言程序员必须熟悉每个寄存器的一般用途和特殊用途。

1.数据寄存器：可以存放16位的数据或地址。又可分为8个8位寄存器，即：

  AX→AH（高八位）、AL（第八位）
