电磁屏蔽箱屏蔽性能测试方方法参考国标12190-2021

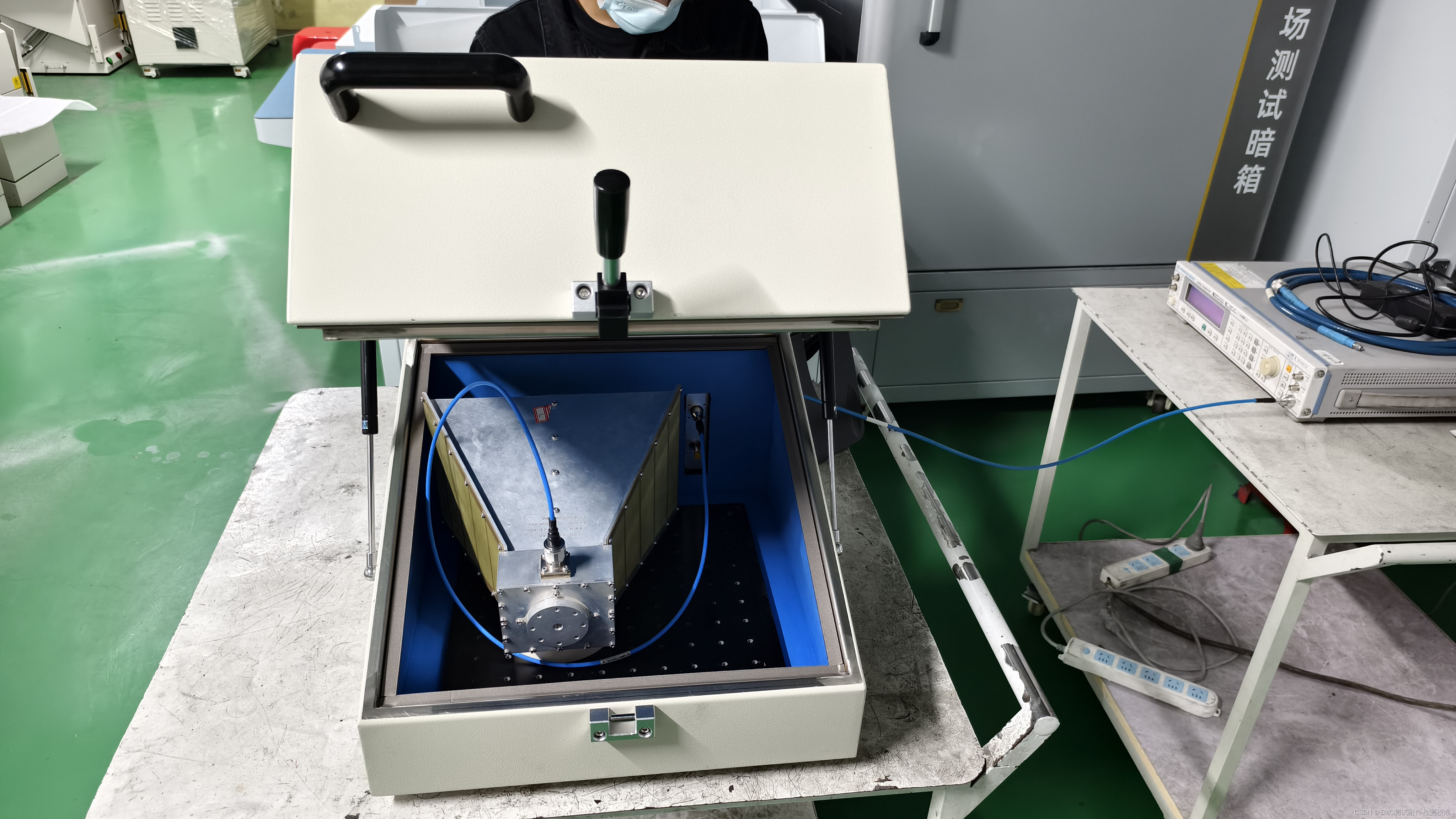

# 《屏蔽箱性能测试方案》



## 一、测试目的

准确评估屏蔽箱对电磁信号的屏蔽效能，检测其在不同频率范围内的性能表现，确保屏蔽箱能够满足特定的使用要求。



## 二、测试设备

1. 信号发生器

    - 用于产生不同频率和功率的测试信号。要求能覆盖目标测试频率范围，例如从100 kHz到6 GHz，具备高频率稳定度和精确的功率控制功能。

2. 频谱分析仪

    - 用来接收和分析经过屏蔽箱后的信号强度。应具备宽频测量能力、高灵敏度、低频至高频的连续测量频段。

3. 天线

    - 与信号发生器和频谱分析仪配套使用的发射和接收天线。需要根据测试频率范围选择合适的天线类型，如偶极子天线用于中频段、喇叭天线用于高频段等。

4. 屏蔽效能测试夹具（若有需要）

    - 确保测试过程中信号传输的稳定性，并将待测屏蔽箱与测试设备正确连接。



## 三、测试环境

1. 场地选择

    - 应选择在一个电磁环境相对安静的场地，远离大型发射源、动力设备等可能干扰测试结果的设备。理想的背景噪声电平应低于测试信号电平至少20 dB。

2. 接地要求

    - 在测试场地内建立良好的接地系统，接地电阻应小于4Ω。屏蔽箱需要正确连接到接地系统，以确保测试中的接地条件一致且符合实际使用场景。



## 四、测试频率范围

根据屏蔽箱的预期使用频段，确定测试频率范围。例如，如果屏蔽箱主要应用于无线通信设备测试，测试范围可能涵盖常见的移动通信频段，如900 MHz - 2.6 GHz，同时考虑一定的扩展频段，从500 MHz - 3 GHz以全面评估其性能。



## 五、测试方法

1. 空箱测试（校准）

    - 在屏蔽箱内部未放置任何待测设备的情况下，使用信号发生器从测试频率范围的最低频率开始，以固定的频率间隔（如100 kHz）逐步增加至最高频率，发送固定功率（如10 dBm）的信号。

    - 在屏蔽箱外部使用频谱分析仪连接对应的天线接收信号，记录每个频率点下接收到的信号强度，作为参考电平（$P_{ref}$）。此过程完成了对测试环境和设备连接的校准，排除外部环境干扰因素对后续测试的影响。

2. 带负载测试

    - 将与实际使用情况相近的模拟负载（如电路板模型或者标准电阻负载）放置于屏蔽箱内部，确保负载与屏蔽箱内部的有效连接并避免信号泄漏点。

    - 重复1步骤，相同方式发送信号，在屏蔽箱外部使用频谱分析仪和天线接收并记录每个频率点下的信号强度，记为$P_{test}$。

3. 屏蔽效能计算

    - 根据如下公式计算屏蔽箱在每个频率点的屏蔽效能（$SE$）：

$SE = P_{ref}- P_{test}$



## 六、测试步骤

1. 测试准备

    - 按照测试环境要求布置场地，确保测试设备位于接地良好、电磁环境稳定的地方。

    - 连接信号发生器、频谱分析仪和天线，进行设备预热和初始化设置，如设置合适的测量带宽、平均次数等测量参数。

    - 将屏蔽箱放置在测试场地指定位置，确保其与接地系统的正确连接。

2. 空箱测试（步骤如上述空箱测试方法）

3. 带负载测试（步骤如上述带负载测试方法）

4. 数据记录与分析

    - 在测试过程中，将每个频率点对应的$P_{ref}$、$P_{test}$和计算得出的$SE$记录在电子表格中，并绘制屏蔽效能随频率变化的曲线。

    - 根据测试数据和曲线，分析屏蔽箱的性能。确定其在不同频段下是否满足设计要求的屏蔽效能标准，如在目标频段内平均屏蔽效能应不低于60 dB。如果发现不符合要求的频段，需要进一步检查屏蔽箱的结构完整性、屏蔽材料以及连接部件是否存在问题。



## 七、测试报告

1. 报告内容

    - 测试目的、测试设备、测试环境等基本信息的描述。

    - 详细的测试数据，包括每个频率点的$P_{ref}$、$P_{test}$和$SE$。

    - 以图表形式展示屏蔽效能随频率变化的曲线，如折线图或柱状图。

    - 对屏蔽箱性能的分析结果，明确指出是否满足设计要求，并对性能主要影响因素进行讨论（如果有）。

    - 测试结论以及针对测试结果的建议（如果需要改进）。

2. 报告格式

    - 测试报告应采用标准的文档格式，具备清晰的标题、章节分隔、图表编号和说明，便于使用者理解和参考。



这个屏蔽箱性能测试方案仅供参考，你可以根据实际的测试要求和条件进行个性化的修改或者告知我更多详细的要求，例如特定的屏蔽箱使用场景或者更高的测试精度需求等。
