# 《屏蔽室设计方案》



## 一、引言

在当今的电子信息时代，电磁环境变得日益复杂，为了满足特定的电磁兼容性要求，屏蔽室的设计变得不可或缺。屏蔽室能够有效地隔离外界电磁干扰，为内部设备提供一个相对纯净的电磁环境，同时也能防止内部设备的电磁信号泄漏到外部。以下是一个屏蔽室设计的基本方案。



## 二、需求分析

1. **屏蔽效能**

   - 根据使用需求确定所需的屏蔽效能，例如对于一些高精度电子测量实验室，可能需要更高的屏蔽效能，通常要求在100dB以上；而对于普通的电子设备测试场所，屏蔽效能达到60 - 80dB可能就满足需求。

2. **使用频率范围**

   - 明确屏蔽室需要屏蔽的频率范围，这可能涵盖从低频的工频（50Hz或60Hz）到高频的微波频段（如GHz级别）等不同范围的电磁频率。不同频率的电磁屏蔽要求不同的屏蔽材料和设计方法。

3. **空间尺寸**

   - 确定屏蔽室的内部使用空间尺寸，包括长度、宽度和高度。这不仅要考虑到当前设备的放置需求，还要考虑到未来可能的设备扩展。

4. **进出线与通风要求**

   - 考虑需要进出屏蔽室的各种线缆数量、类型（如电源线、信号线等），以及通风量的需求。这些都需要在保证屏蔽效能的前提下进行合理的设计。



## 三、设计要点



### （一）屏蔽材料选择

1. **金属板材**

   - 常用的有钢板、铜板和铝板等。钢板价格相对低廉且具有良好的机械强度，适合制作大型屏蔽室；铜板的导电性好，在高频屏蔽性能上表现优秀，但成本较高；铝板重量轻，适宜对重量有特殊要求的场所，其屏蔽效能也能满足大多数需求。

2. **金属网**

   - 金属网可用于对屏蔽效能要求不是极高的场合。例如，铜网或不锈钢网，通过合理的网孔尺寸设计也能实现较好的屏蔽效果。一般来说，网孔越小，屏蔽效能越高，但通风和透光性会相应降低。



### （二）屏蔽结构设计

1. **六面体结构**

   - 常规的屏蔽室采用六面体结构，包括四面墙壁、天花板和地板。六面体结构能够提供全方位的电磁屏蔽。在各面的连接处，要采用特殊的电磁密封处理，如使用电磁密封衬垫，防止电磁泄漏。

2. **门窗设计**

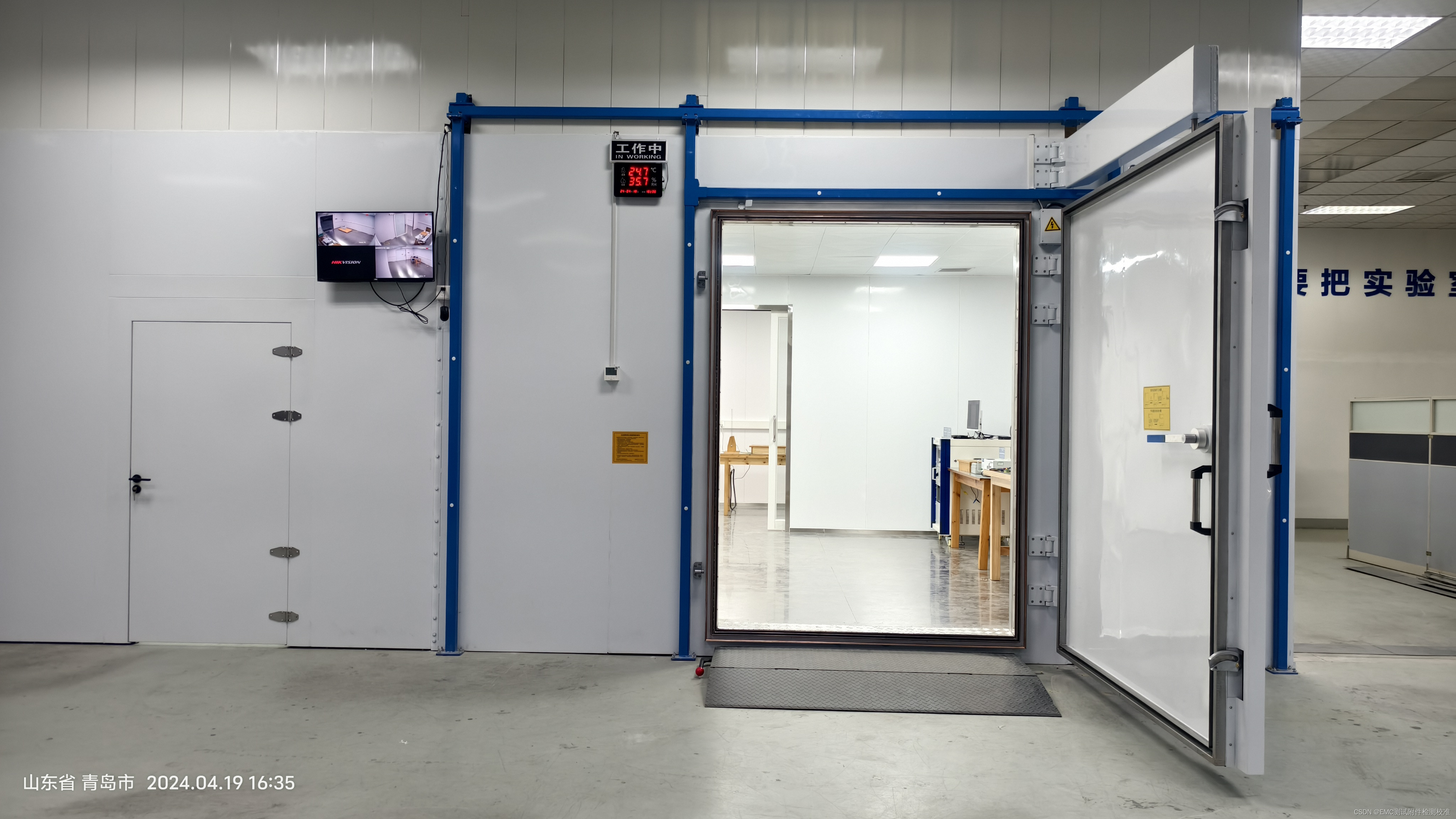

   - 屏蔽门的设计是关键，采用特殊的电磁密封结构，如多层屏蔽和电磁锁等确保门关闭时的屏蔽效能。屏蔽窗可采用金属镀膜玻璃或者金属网屏蔽窗，需要保证足够的透光性和屏蔽效能。



### （三）进出线与通风处理

1. **进出线**

   - 对于进出屏蔽室的线缆，可采用滤波器进行处理。低通滤波器用于电源线，可滤除高频干扰信号；信号滤波器根据不同的信号类型（如模拟信号、数字信号等）进行定制，满足特定的信号传输要求的同时保证屏蔽室的屏蔽效能。也可采用波导管等特殊结构让线缆进入屏蔽室，对波导管进行接地处理，增强屏蔽效果。

2. **通风**

   - 通风系统可采用波导通风板，其是一种特殊的蜂窝状结构，能在保证通风量的同时实现电磁屏蔽。通风板的尺寸和数量根据所需通风量和屏蔽室的空间大小进行合理设计。



## 四、设计步骤



### （一）初步设计

1. 根据需求分析结果，初步确定屏蔽室的大小、形状和屏蔽材料。

2. 设计屏蔽室的基本结构，包括墙体、门窗、通风和进出线口等。



### （二）详细设计

1. 对初步设计进行详细的电磁仿真计算，根据使用的频率范围，评估设计的屏蔽效能。

2. 根据仿真结果调整设计，细化各部件的尺寸、材料和连接方式。



### （三.）施工设计

1. 提供详细的施工图纸，包括平面图、剖面图和节点详图等。

2. 制定施工流程和施工规范，确保屏蔽室在施工过程中满足设计要求。



## 五、总结

通过以上的需求分析、设计要点和设计步骤，能够设计出满足特定需求的屏蔽室。在实际设计过程中，还需要结合现场的实际情况，如建筑结构、周边电磁环境等因素对设计进行进一步优化，以确保屏蔽室能够达到预期的屏蔽效能和使用要求。如果你有任何特殊的需求或者需要更详细的设计，可以进一步补充相关的参数或者限制条件，以便对这个设计方案进行有针对性的完善。
