## 法拉第笼设计注意事项

## 法拉第笼的设计方案



### 一、设计目标

法拉第笼的设计旨在创建一个能够有效屏蔽外部电磁干扰的空间，保证内部免受外部电磁辐射的影响，同时也能够防止内部产生的电磁信号泄漏到外部。



### 二、选材

1. **导体材料**

   - 通常选用高导电性的金属材料，如铜或铝。铜的导电性极佳，其电导率为\(5.96\times10^{7}S/m\)，能够有效地传导电磁感应产生的电流。铝也是常用材料，电导率为\(3.77\times10^{7}S/m\)，相对成本较低且重量较轻。

2. **屏蔽网孔尺寸**

   - 根据要屏蔽的电磁频率范围确定网孔尺寸。对于高频电磁干扰（例如，GHz级别及以上的频段），网孔尺寸应较小，一般不超过要屏蔽的最高频率的波长的十分之一。例如，要屏蔽\(1 GHz\)的电磁信号（其在空气中波长\(\lambda = c/f\)，其中\(c\)为光速\(3\times10^{8}m/s\)，\(f = 1\times10^{9}Hz\)，则\(\lambda= 0.3m\)），网孔尺寸应小于\(0.03m = 3cm\)。



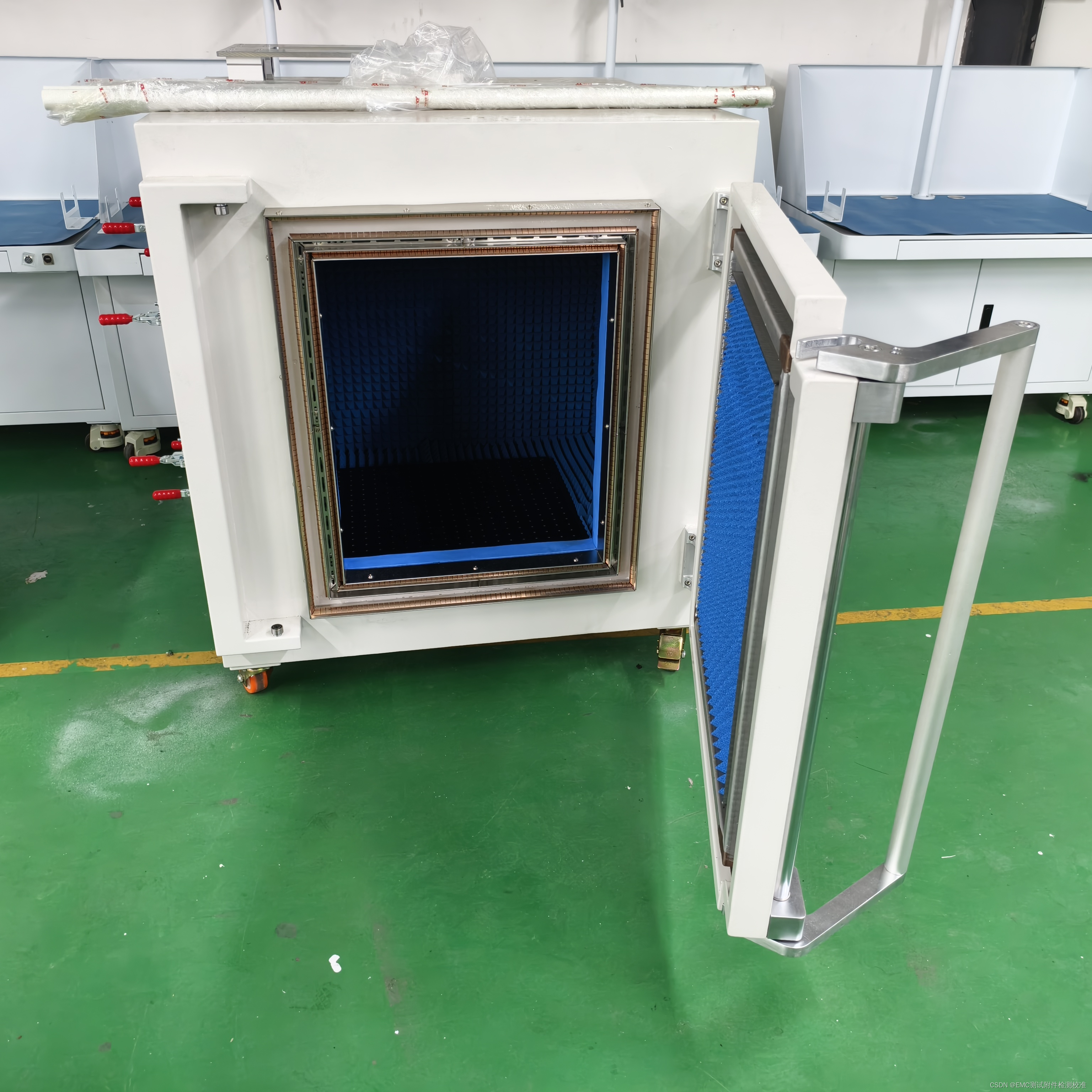

### 三、结构设计

1. **整体形状**

   - 常见的有立方体或圆柱体形状。立方体结构相对简单，便于制作和安装，适用于大多数地面应用场景，如实验室中的电磁兼容性测试区域等。圆柱体形状在某些特殊场景下有优势，例如，当需要包围圆柱状设备时，能够更贴合设备外形，减少空间浪费并提高屏蔽效果。

2. **框架搭建**

   - 使用金属型材构建框架，如金属方管或圆管。框架的连接要保证良好的电气连续性，可以采用焊接或者通过特制的金属连接件进行紧固连接。例如，对于铜质框架，使用铜焊或铜制的螺栓螺母连接组件，确保在连接部位电流能够顺畅通过，避免因连接不良形成电磁泄漏点。

3. **屏蔽层覆盖**

   - 将选定的金属屏蔽网或金属薄板附着在框架上。对于网材，可以采用编织的方式将其固定在框架上；对于薄板，可以采用铆接或者螺丝固定的方式。要确保屏蔽层之间没有缝隙或者孔洞，除了前面确定的网孔之外，如果有其他的不连续点，例如安装通讯接口或者电源接口的部位，需要采取特殊的屏蔽措施，如使用金属滤波器或者电磁密封衬垫。



### 四、接地设计

1. **接地导体选择**

   - 选用粗大且导电性良好的电缆作为接地导体。例如，可以使用截面积不小于\(10mm^{2}\)的铜缆。粗大的电缆能够降低接地电阻，保证在电磁感应过程中，能够及时将感应电流引入大地。

2. **接地极设置**

   - 接地极要深入地下，一般要求接地极的长度根据土壤的电阻率而定。如果土壤电阻率较低（例如，\(\rho<100\Omega\cdot m\)），接地极的长度可以在\(2 - 3m\)；如果土壤电阻率较高（\(\rho > 500\Omega\cdot m\)），接地极的长度可能需要达到\(5 - 10m\)或者采用多个接地极并联的方式，以确保接地电阻小于\(4\Omega\)。接地极可以采用金属棒（如铜棒或铁棒）或者金属板，并且要与法拉第笼的接地端子进行可靠连接。



### 五、接口设计

1. **信号接口**

   - 对于必须与外部设备进行信号传输的情况，如在法拉第笼内进行电子设备测试时需要与外部测试设备连接信号，要使用专门的电磁屏蔽电缆或者光纤。电磁屏蔽电缆在其外包有金属屏蔽层，能够在传输信号的同时防止电磁泄漏或干扰。光纤则通过光信号传输数据，完全不受电磁干扰影响。

2. **电源接口**

   - 在电源接入法拉第笼内部时，要安装电源滤波器。电源滤波器能够有效抑制电源线传导的电磁干扰，只允许直流或特定频率的交流电源信号通过，阻止其它高频干扰杂波进入或离开法拉第笼。



这个关于法拉第笼的设计方案仅供参考，你可以根据实际的使用环境、预算和性能要求等进行个性化的修改或提出更多详细要求。
