Hypermesh2023新界面模型导入ANSYS并联合仿真

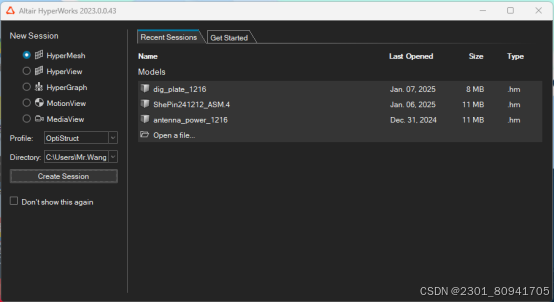

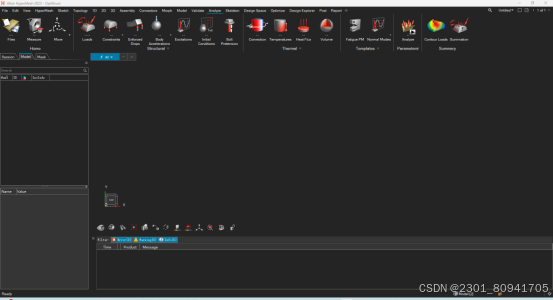

1. 打开Hypermesh.

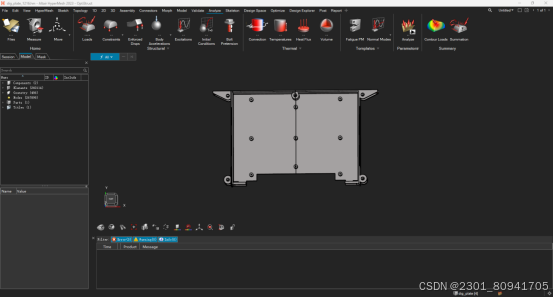

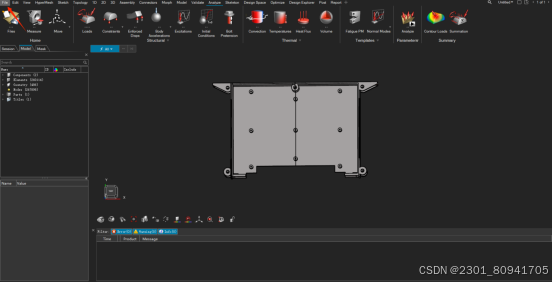

   2.导入一个模型

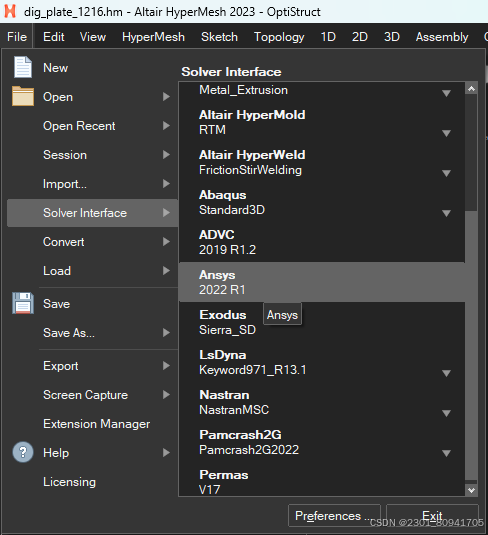

   3.点开左上角File，选择Solver Interface中的Ansys|

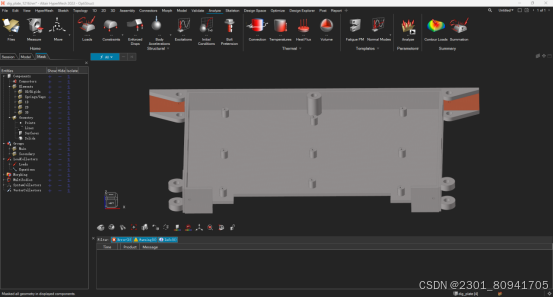

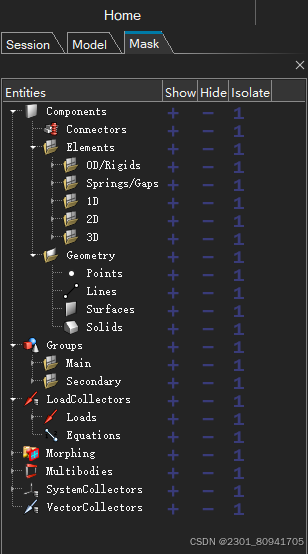

   4.在Mask菜单栏中将2D和几何体都隐藏，只剩3D（将3D外的元素都隐藏掉）

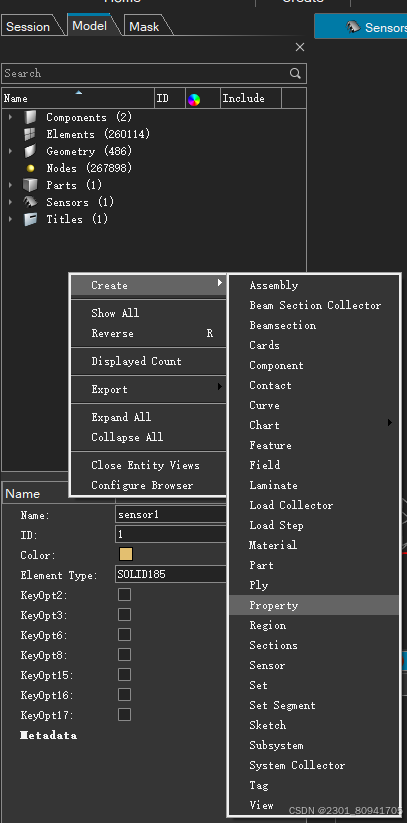

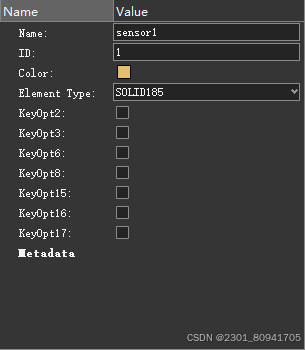

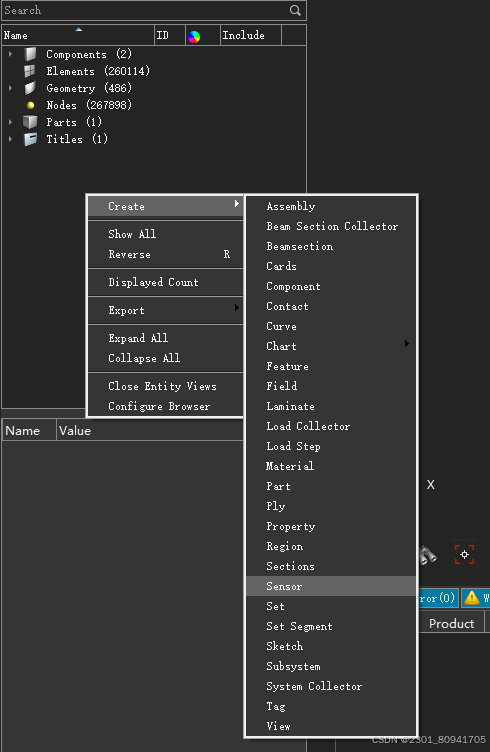

   5.在左侧菜单栏Model中空白处右击新建一个Sensor,在Sensor模块中将Element Type选择SOLID185

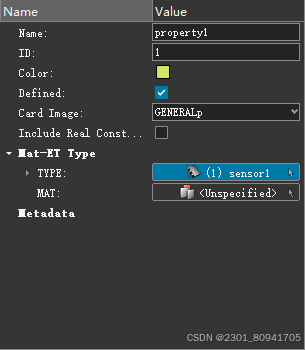

   6.在左侧菜单栏Model中空白处右击新建一个Property,在Property模块中将Card Image选择GENERALp,并在TYPE中选择刚才创建的Sensor

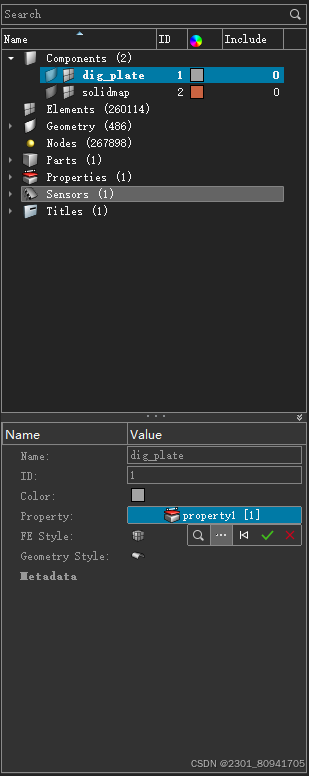

   7.点开Components，将需要的组件部分Property选择刚创建的Property

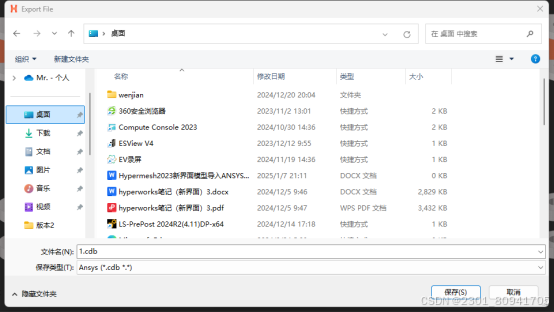

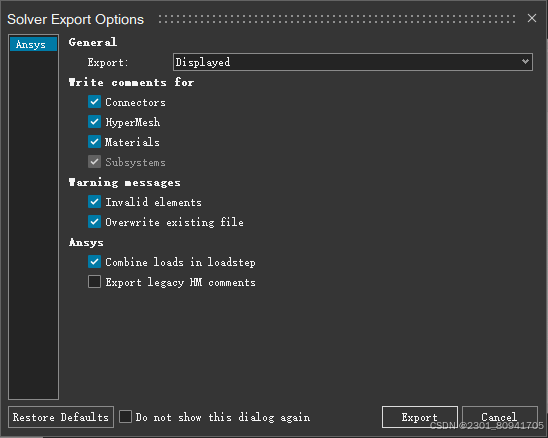

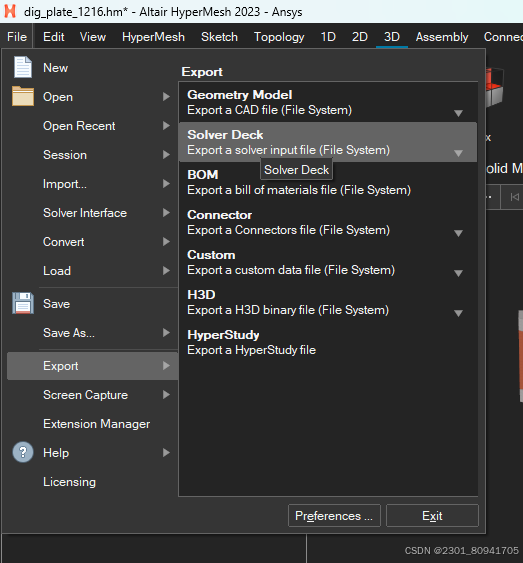

   8.点击左上角的File中的Export，在Export中选择Solver Deck导出cdb格式文件，选择Display进行导出。命名导出文件1.cdb

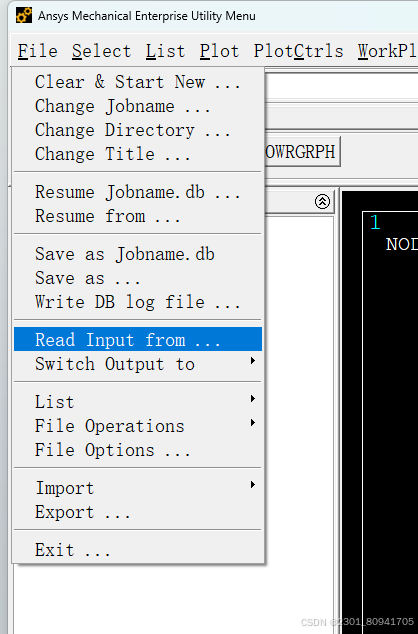

   9.打开ANSYS集下的APDL应用，进行洗网格操作

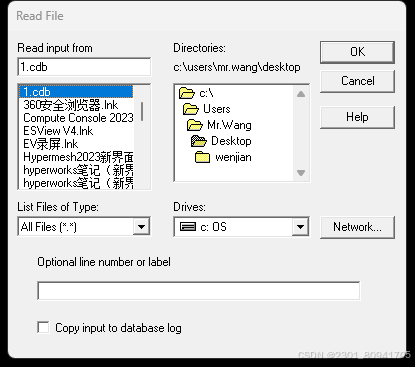

   10.在APDL中进行导入刚才的cdb格式文件，点击OK

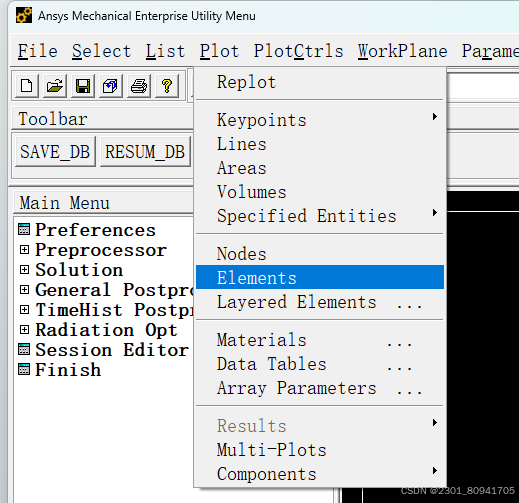

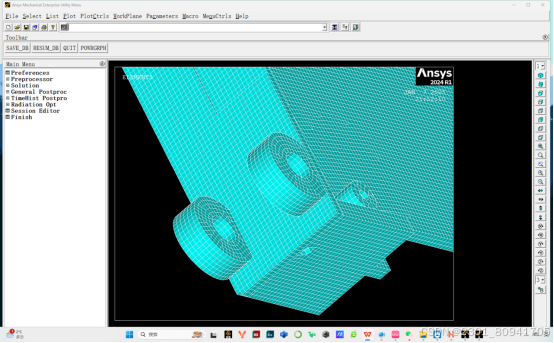

   11.点开Plot中的Elements进行验证模型

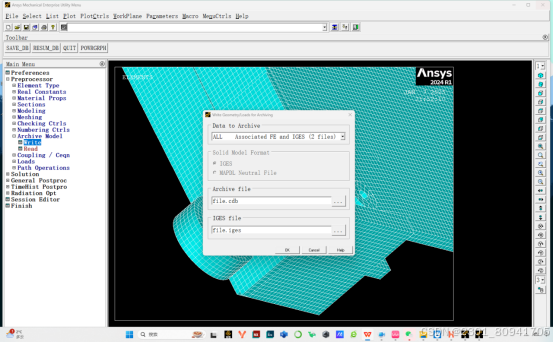

   12.模型验证没问题之后点击Preprocessor中的Archive Model 中的Write,在Archive file选中导出文件位置后在编辑的文件名称后面加格式后缀.cdb（一定要加），点击OK,YES,推出APDL

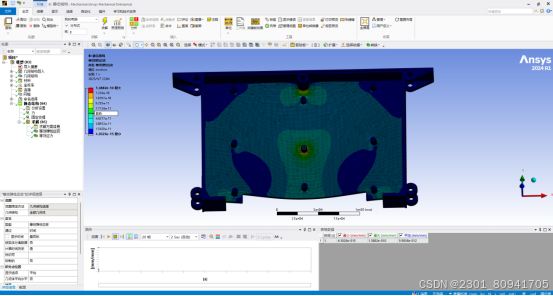

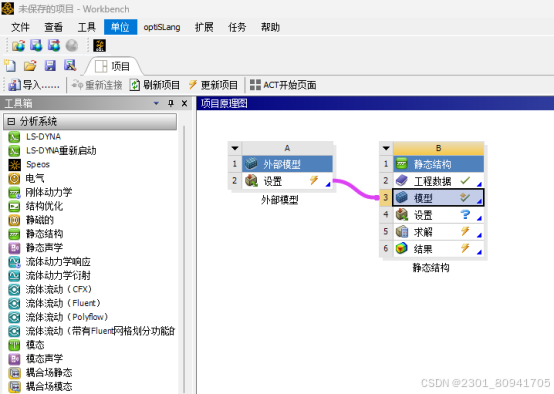

   13.打开ANSYS Workbench,选择外部模型，导入APDL输出的网格模型， 结合静态结构（一个例子，其他的也可以）进行联合仿真求解。
