移动式架车机结构设计

摘 要

架车机是列车临修库、定修库、架修库中的基本设备。移动式架车机是国内外高速铁路列车检修维护基地最常见的重要设备。架车机的作用是在整列动车组列车在不解编的情况下将车体同步架起，可以进行转向架的更换，以及根据需要将车体同步举升到任意的高度对其底部进行检修作用。由于不需要对动车组列车进行解编和编组作业，降低了作业时间，节约了检修成本，提高了动车组列车的利用率。随着我国铁路第六次大提速顺利实施，以及客运专线不断的建成通车，国产CRH系列200-300km/h的动车组列车已分批投入运营，并开始进入转向架更换检修期，且数量不断增加。采用何种方式安全高效地实现动车组列车的整体架车并且快速更换转向架，保证动车组列车运营的安全已成为当务之急。移动式同步架车机其优点在于它的造价便宜，对于不同类型的动车组兼容性好，在使用过程中可移动，使用时能灵活的控制数量。

关键词：动车组；移动式架车机；机架；承载能力

设计要求

2.1目前架车机方案的比较
目前市面上的架车方案有地坑式与移动式两种，两种方案各有优缺点。地坑式架车机如图2.1所示，移动式架车机如图2.2所示。

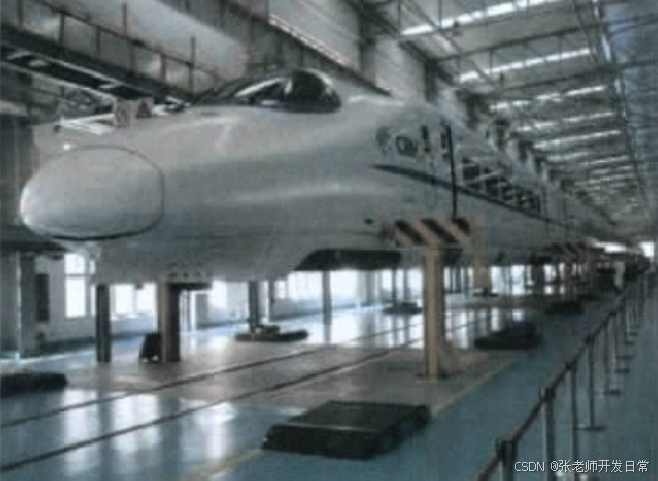

图2.1地坑式架车机

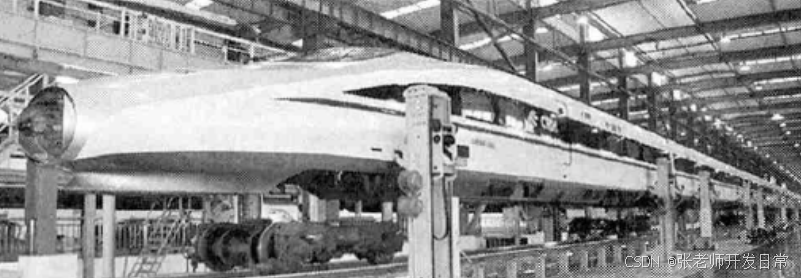

图2.2移动式架车机

设计方案

3.1 产品结构设计

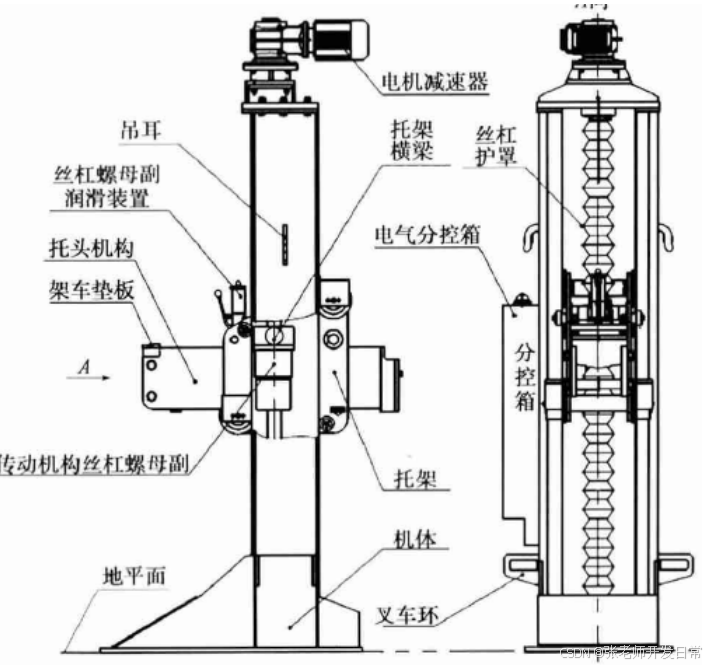

架车机是一种新概念、新结构的专用设备，它车体平动稳定和悬臂力在受力工况下较为恶劣，其主要组成部分是车架、底座、传动装置、行走装置和电子控制系统。总体结构如图3.1所示。

图3.1 架车机总体结构图

架车机辅助装置设计

架车机的辅助装置对于架车机来说具有重要意义，它能拓宽一种类型架车机的适用范围，通过调整托架的横向位置来使架车机兼容不同类型的动车组列车。通过增设安全螺母来增强架车机在作业过程中的安全性，同时在托架上设置压力传感器，如果在架车过程中，发生列车两侧升降距离的不一致时，如果两侧的高低差过大时，就会导致列车的倾覆，所以当有这种情况产生时，就要要求架车机停止工作。对于架车机的纵向移动，这里使用外购的3吨移动液压叉车移动[19]。
1托架横移装置的设计

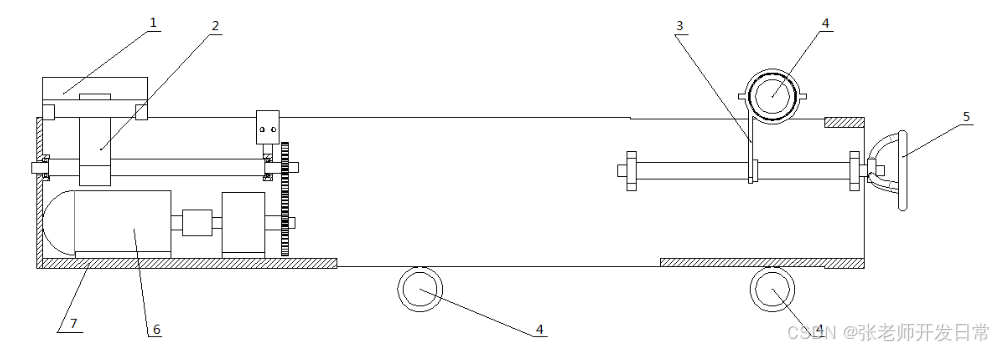

为了能兼容多种型号的动车组以及方便动车组车体与转向架的组装和检修，在架车机上装有横移电机和横移手柄，如下图所示。架车机的托架通过上下滚轮支托，并可以在滚轮上横向移动[20]。电动机可以实现托头在无载荷情况下的横向移动，横移手柄可实现托头在承载状态下横向移动。在无载情况下，由电动机带动的托头的最大横移量为194 mm，在有载情况下由横移手柄带动的托架的横向移动量为168 mm。

1—托头总成； 2—电机横向移动螺母； 3—手动横向移动螺母； 4—托架滚动轮；
5—横向移动手柄；6—电动机；7—托架
图4.1 架车机托架横移装置示意

结 论

从2008年我国第一批动车组投运以来，经过一段长时间的线上运行，大部分的动车组列车都即将或者已经进入了三级以上的修程，而架车机对于动车及三级修来说，是一个必不可少的设备。在我国的动车组检修的初期，出于对于检修设备安全性以及可靠性相关方面的考虑，以及考虑到当时我国在这方面发展的的实力，这些设备大部分都是依赖于从高铁较为发达的国家进口。
本文根据我国在架车机设计上发展的资料中汲取经验，根据参考现在的架车设备，在现有的设备上进行改进，本设计主要完成的工作如下：
（1）对架车机的结构以及工作原理进行了深入的分析并对我国现有的动车组列车相关的结构参数进行了分析。对于这些资料进行归纳与总结，反复的研究，不断的进行思考，构思自己的设计。
（2）在架车的总体设计的环节，我参考了目前市场上有的架车机，并且深入分析目前有的架车机的结构，吸取经验，对现有的资料进行总结，查找目前架车机的相关规定，根据自己手上的资料对架车机的总体的结构尺寸进行设计。在设计的过程中参考了起重机设计手册上对于起重机起身重量等建议，选取了本设计中的架车机的额定起重能力。
（3）在设计托架时充分考虑了架车机两个主立柱之间的距离，将横向移动装置布置于托架的前后两端，这样可以留出装配相关电气设备的位置，也方便横向移动装置在架车机上的安装。另外考虑到托架的受力特点，合理的布置托架主轴的位置。
（4）主要对托架主轴进行了力学的分析与计算，考虑到托架主轴主要受到弯曲变形的作用，主要使用强度与刚度的条件来对托架主轴进行设计，并进行了校核计算，根据计算得出的数据，再结合主轴在托架板上的布置，来进行尺寸的确定。
（5）对架车机的安全装置进行了设计，在设计架车机的安全装置时，参考了目前市面上架车机的安全保护措施，根据自己架车机的设计，做出符合自己设计的架车机的相关的安全装置。参照目前的相关的安全要求，本设计中的安全装置符合要求。
本文的设计步骤基本合理，在前期的准备工作中，先查阅了大量的相关资料，全面吸收学习电动移动式架车机的各种资料。对于移动式架车机的主要构成，包括架车机的工作原理、架车机的总体结构构造、架车机的控制方案、架车机的安装保护装置等有了更新的认识之后。在设计过程中，经过不断查阅机械设计手册和参考起重机设计手册以及机械装备金属结构设计，来了解不同的起重机的工作原理以及构造，通过查阅相关的资料，对比选取最优的结构，才得到现在的设计结果。但是由于本次设计时间较短，收集到的资料毕竟有限，再加上自身设计能力的不足和欠缺，以及对本专业外知识的欠缺，在设计中难免会存在各种各样的漏洞。但是，正因为有了本次设计这样的难得的机会，可以让我学习到更多与掘进机相关的知识，也可以学习到更多的设计知识，提高自身的设计能力，为今后可能遇到的设计工作奠定基础。

参考文献

[1]饶恕.铁路驾车机传动系统控制探讨[J].装备制造技术,2013,06:195-196.
[2] 詹尉昌.轨道车辆移动式架车机托架力学模型及关键结构参数分析[J].城市轨道交通研究,2013,06:33-37.
[3] 詹尉昌,薛渊,宋威岩.移动式架车机托架力学模型及关键参数分析[J].机械设计与制造,2013,09:227-230.
[4] 李政达.架车机同步传动调速装置的研究[D].西南交通大学,2014.
[5] 董佳.架车机同步顶升装置控制策略的研究[D].太原科技大学,2014.
[6] 闫栋.移动式与固定式架车机在直线电机车辆架修中的应用[J].现代城市轨道交通,2013,06:28-29+33.
[7] 喻贵忠.动车组移动式同步架车机[J].机车电传动,2013,06:48-51.
[8] 詹尉昌.架车机传动系统效率及其关键参数分析[J].铁道车辆,2014,01:31-33+7.
[9] 陈红英,张士强.JC-17B型移动式架车机传动装置优化设计[J].机械工程师,2014,05:140-142.
[10] 张雷,张庆刚.动车组通用架车位位置选型设计[J].铁道技术监督,2014,06:42-45.
[11] 喻贵忠,刘广丹,吕安庶,黎英豪,谢让皋.国产动车组新颖架车机[J].机车电传动,2010,03:37-41.
[12] 黎英豪,刘广丹,喻贵忠,吕安庶,李彦林,魏志刚,谢让皋.高速动车组的新颖地坑式架车机[J].铁道机车车辆,2010,04:72-76+104.
[13] 秦立敏,王明海.铁道车辆转向架更换设备的选型研究[J].铁道车辆,2014,11:32-34+6.
[14] 张向红,李自芹,韩忠义.架车机承载装置结构设计及其丝杠优化[J].黑龙江科技信息,2015,18:81-82.
[15] 田军.浅析CRH1型动车组高级修架车设备选型[J].铁道车辆,2011,05:34-36+48.
[16] 张武,高启坤,杨晓苞,景素芳,王柯平.丝杠螺母副升降机构动力学稳定性分析[J].火控雷达技术,2011,02:76-81.
[17] 周鸣语.地铁车辆段固定式架车机技术分析[J].城市轨道交通研究,2011,07:76-80+99.
[18] 张海燕,李宝兴.高速动车组可移动架车机构的设计[J].机车车辆工艺,2011,06:44-45.
[19] 翟志恒,葛正浩,张凯凯,屈毅.丝杠螺母驱动平行四杆升降机构的设计与分析[J].陕西科技大学学报(自然科学版),2012,01:36-39.
[20]陈跃军.车辆段固定式架车机的选型及应用[J].技术与市场,2012,05:64-65.
[21] 聂翔,邢晓东,丁辉.国内外架车机运用介绍及经济性对比[J].国外铁道车辆,2012,04:41-45.
[22] 邢晓东,丁辉,马振国,徐展.动车组整列兼容型地坑式架车机的研制[J].铁道车辆,2012,08:30-33+48.
[23] 闻启勃.国产化的固定编组列车架车装备[J].现代城市轨道交通,2004,02:15-17+1.
[24] 徐海峰.固定式架车机设计原理分析[J].中国科技财富,2008,07:109.
[25] 25吨移动式电动架车机[J].铁道车辆,1973,01:15-16.
[26] 徐格宁.机械装备金属结构设计.第二版.北京：机械工业出版社，2009.
