quartusⅡ13.0（eda）仿真波形出不来（无法生成testbench，errors occured during modelsim simulation,窗口闪退问题)

1. errors occured during modelsim simulation问题

首先保证编译是正确的没有报错（紫色播放键）

目前我遇到的问题是正常点击时序仿真跳出窗口显示：

errors occur during modelsim simulation

然后根据以下链接的指引，在波形仿真界面点击simulation-options-quartus Ⅱ simulator-ok-ok然后就可以正常仿真了。

连接如下：（含详细步骤图片）:null起因 使用Quartus II软件进行FPGA程序仿真，运行时出现错误“error occurred during modelsim simulation”，上网查询解决方法，找了很久都没找到，最后在一个CSDN博客的评论里找到解决方法。 现将解决方法转存如下。 错误示例 解决步骤 1.依次点击sihttps://www.cnblogs.com/eleslsel/p/18524101

2. 用modelsim无法生成testbench，并且在切换simulator后窗口闪退问题

但在继续做第二个实验的时候，波形仿真又出现问题了，一开始正常用modelsim显示failed to generate testbench（忘记截图了）

首先，确定了路径中没有出现空格和中文

quartusII13.0无法仿真出波形，窗口闪退问题_quartus13.0为什么有的可以仿真有的不行?-CSDN博客文章浏览阅读9.4k次，点赞6次，收藏7次。先说解决办法：在安装路径中不要有中文和空格出现。问题的详细情况：在用quartusII13.0自带的仿真器做波形仿真时，程序编译等等都没有错误，就是最后的波形仿真出不来。仿真波形时，窗口一闪而退，然后没有其他任何反应。经验总结：1、在遇到问题查找解决办法时，一定要大量浏览出现问题的原因以及解决办法，进行分析提炼。千万不要找到一种解决办法就立马去尝试解决；2、尝试更换搜索问题的关键词，有时候方向错了，路就走错了。不要增加无畏的时间成本。总后想说，欢迎点赞关注。加好友 Wx：HYRZGC 。本._quartus13.0为什么有的可以仿真有的不行?https://blog.csdn.net/m0_63489584/article/details/123638497?spm=1001.2101.3001.6650.6&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7ERate-6-123638497-blog-134222632.235%5Ev43%5Epc_blog_bottom_relevance_base2&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7ERate-6-123638497-blog-134222632.235%5Ev43%5Epc_blog_bottom_relevance_base2&utm_relevant_index=13排除这个问题。

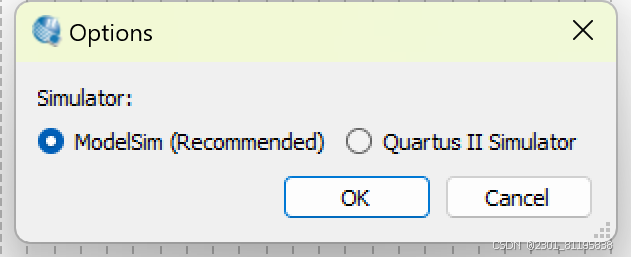

然后又尝试上面说的方法：切换simulator，如下图，切换成quartus Ⅱ simulator，切换后发现仿真窗口闪退。

以上为图1

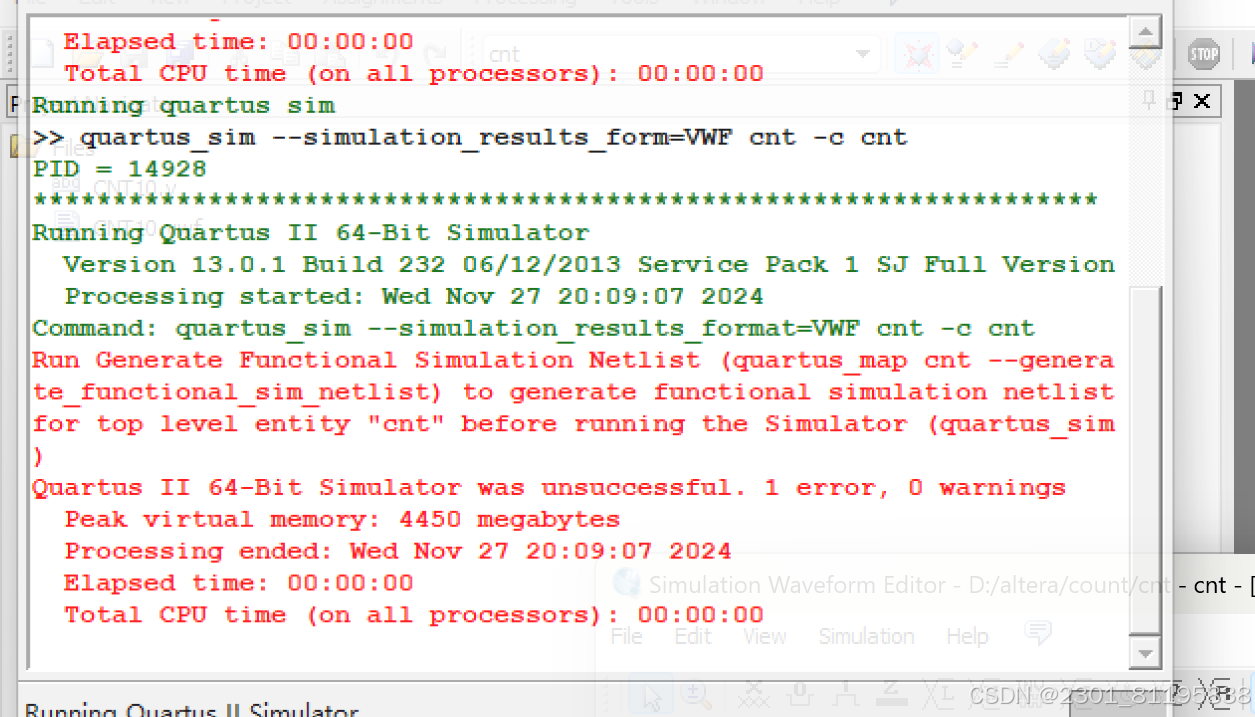

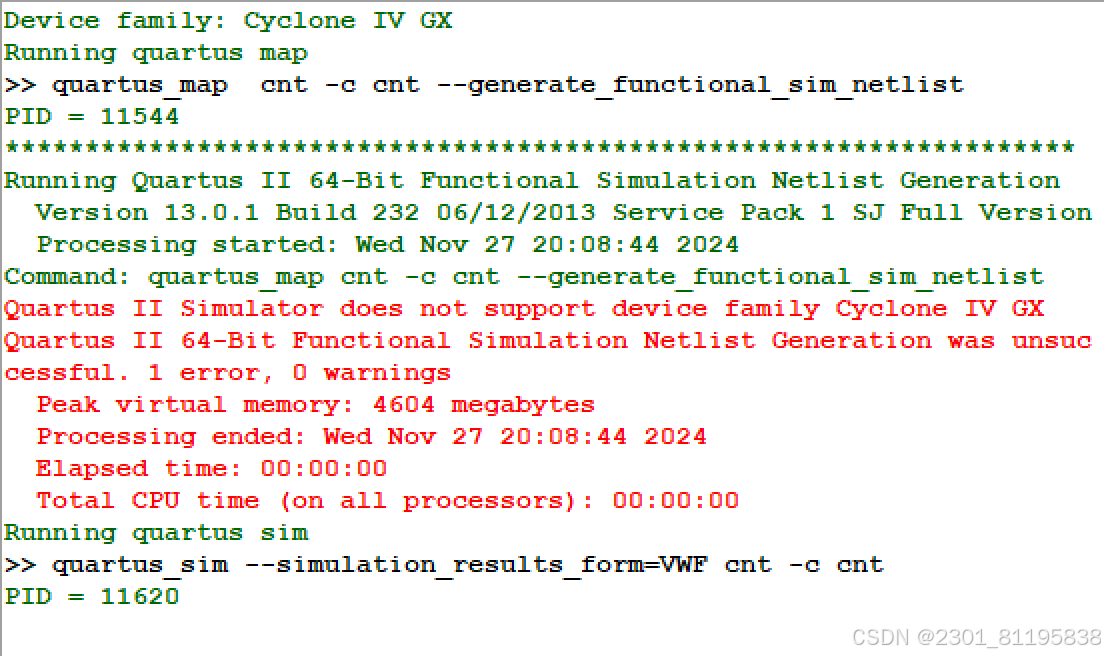

（通过手速，截图两张闪退之前的窗口如下：）

然后经过搜索，发现这个链接，尝试之后，再如第一个问题中描述的切换仿真器后，遂解决。

连接如下：

在学习FPGA中遇到的问题————quartus无法创建testbench_cannot start test bench-CSDN博客文章浏览阅读2.6k次，点赞5次，收藏5次。前提：这个问题的前提是你的工程已经编译成功，如果你遇到这个问题，可以接着往下看。问题描述你可能在创建testbench的时候发现如下示例中的问题。可以看到蓝色文字中是描述问题发生的原因，翻译过来也就是没有添加仿真工具。添加仿真工具双击图片图片左上方的Files ，然后在右边弹出的窗口找到simulation 然后在tool name中悬着modelsim即可。输出testbench默认是保存在当前工程中的simulation\modelsim文件夹下的.vt格式文件。..._cannot start test benchhttps://blog.csdn.net/name_un/article/details/111812944解决后出的波形如下（简单计数器）
