广域网学习

PPPoE技术（拨号上网）

PPPoE （ PPP over Ethernet ，以太网承载 PPP 协议）是一种把 PPP 帧封装到以太网帧中的链路层协议。

PPPoE 可以使以太网网络中的多台主机连接到远端的宽带接入服务器。

 应用场景

PPPoE 组网结构采用 Client/Server 模型， PPPoE 的客户端为 PPPoE Client ， PPPoE 的服务器端为

PPPoE Server。

PPPoE Client 向 PPPoE Server 发起连接请求， PPPoE Server 为 PPPoE Client 提供接入控制、认证等功能。

 配置案例：

PPPoE Server配置：

1 、完成 PPPoE 认证用户

[PPPoE Server]aaa
[PPPoE Server-aaa]local-user user1@system password cipher password@system
[PPPoE Server-aaa]local-user user1@system service-type ppp

2 、创建并配置 VT(Virtual-Template ，虚拟模版 )

[PPPoE Server]interface Virtual-Template 1
[PPPoE Server-Virtual-Template1]ppp authentication-mode chap      //配置Server方作为认证方，使用chap认证方式
[PPPoE Server-Virtual-Template1]ip address 12.0.0.2 32            //因为公网地址必须保证唯一性
[PPPoE Server-Virtual-Template1]remote address pool PPPoE_pool    //调用地址池，为Client分配地址
（不配该命令，如果是Server直连终端，则需要配置）
[PPPoE Server-Virtual-Template1]ppp ipcp dns 8.8.8.8              //配置PPPoE Server为PPPoE Client指定DNS服务器地址

3 、配置地址池

[PPPoE Server]ip pool PPPoE_pool
[PPPoE Server-ip-pool-PPPoE_pool]network 12.0.0.0 mask 24
[PPPoE Server-ip-pool-PPPoE_pool]gateway-list 12.0.0.2

4 、在以太网接口启动 PPPoE Server 功能

[PPPoE Server]interface GigabitEthernet 0/0/0
[PPPoE Server-GigabitEthernet0/0/0]pppoe-server bind virtual-template 1         //绑定VT接口与物理接口

PPPoE Client配置：

1 、配置 Dialer 接口 --- 拨号程序接口

[PPPoE Client]interface Dialer 1
[PPPoE Client-Dialer1]dialer user user1                            //使能共享DCC功能和指定对端用户名，必须与对端配置的PPP用户名一致，该名称对端可不设置
[PPPoE Client-Dialer1]dialer bundle 1                              //设定拨号程序捆绑包
[PPPoE Client-Dialer1]ppp chap user user1@system
[PPPoE Client-Dialer1]ppp chap password cipher password@system     //配置本地作为被认证方，以及账号密码信息
[PPPoE Client-Dialer1]ip address ppp-negotiate                     //配置由对端分配IP地址

2、建立PPPoE会话

[PPPoE Client]interface GigabitEthernet 0/0/0
[PPPoE Client-GigabitEthernet0/0/0]pppoe-client dial-bundle-number 1        //指定PPPoE会话所对应的Dialer bundle。

3、配置NAT，使内部用户可以上网---注意配置NAT时出接口是PPPOE创建的虚拟接口

[PPPoE Client]acl 2000
[PPPoE Client-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[PPPoE Client]interface Dialer 1
[PPPoE Client-Dialer1]nat outbound 2000

4、配置到PPPoE Server的静态路由

[PPPoE Client]ip route-static 0.0.0.0 0 Dialer 1
[CLIENT]ip route-static 0.0.0.0 0 100.0.0.1

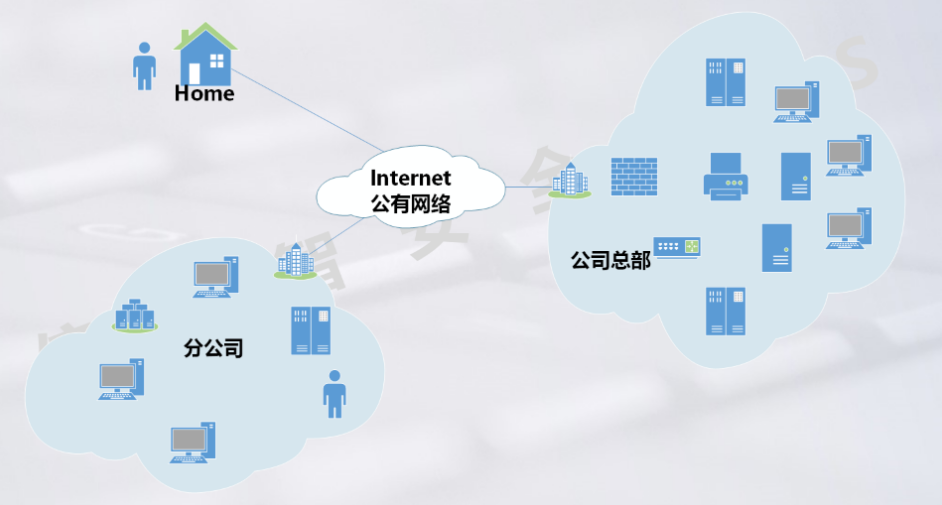

VPN虚拟专用网



为实现分公司和公司总部联系：

1.NAT：可以利用两次NAT实现私网访问互联网的需求但是不安全。

2.物理专线：成本和地理位置本身的限制。

3.VPN：虚拟专用网。（核心是隧道技术）（隧道的核心是封装技术）

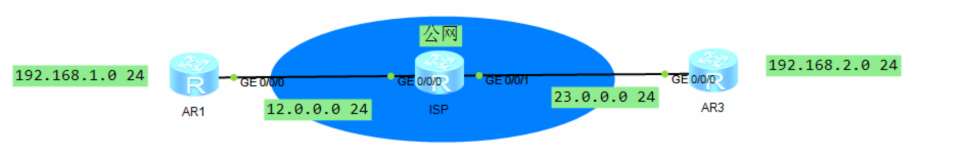

GRE通用路由封装技术

1.配置缺省，VPN配置前提

[r1]ip route-static 0.0.0.0 0 12.0.0.2

2.GRE配置

[r1]interface Tunnel 0/0/0                    //创建隧道接口
[r1-Tunnel0/0/0]ip address 192.168.3.1 24     //接口配置IP地址，注意是私网IP地址
[r1-Tunnel0/0/0]tunnel-protocol gre           //定义隧道封装协议GRE
[r1-Tunnel0/0/0]source 12.0.0.1               //定义隧道源地址
[r1-Tunnel0/0/0]destination 23.0.0.2          //定义隧道目的地址

3.配置路由

[r1]ip route-static 192.168.2.0 24 192.168.3.2

4.测试

[r1]ping -a 192.168.1.1 192.168.2.1
