实验目的
近年来，可视化越来越流行，许多报刊杂志、门户网站、新闻媒体都大量使用可视化技术，使得复杂的数据和文字变得十分容易理解，即“一图胜千言”。各种数据可视化工具也如井喷式地发展，D3 正是数据可视化工具中的佼佼者，基于 JavaScript 开发，项目托管于 GitHub。从 D3诞生以来，不断受到好评，在 GitHub 上的项目仓库排行榜也不断上升。
与传统的图形库相比，d3.js允许开发者以声明式方式将数据映射到文档对象模型（DOM）。它提供了丰富的API来操作DOM元素，通过数据绑定机制，d3.js可以实现复杂且动态的视觉效果。
实验原理
D3 的全称是（Data-Driven Documents），是一个被数据驱动的文档，其实就是一个 JavaScript 的函数库，使用它主要是用来做数据可视化的。本次实践主要介绍D3 一些最基本的使用方法，以及生成一些比较简单的图表。D3 是一个 JavaScript 函数库。它只有一个文件，在 HTML 中引用即可。有两种方法：
（1）下载 D3.js 的文件，解压后，在 HTML 文件中包含相关的 js 文件即可。
（2）还可以直接包含网络的链接，这种方法较简单：
<script src="http://d3js.org/d3.v3.min.js" charset="utf-8"></script>
但使用的时候要保持网络连接有效，不能再断网的情况下使用。D3 可以接受几乎任何数字数组，字符串，或对象（本身包含其他数组或键/值对），可以处理 JSON 和 GeoJSON。
实验环境
IE9 以上或 Firefox 或 Chrome（推荐）等浏览器、Notepad++等编辑工具。D3.js库。
实验步骤
题目一：制作一个简单的柱形图。

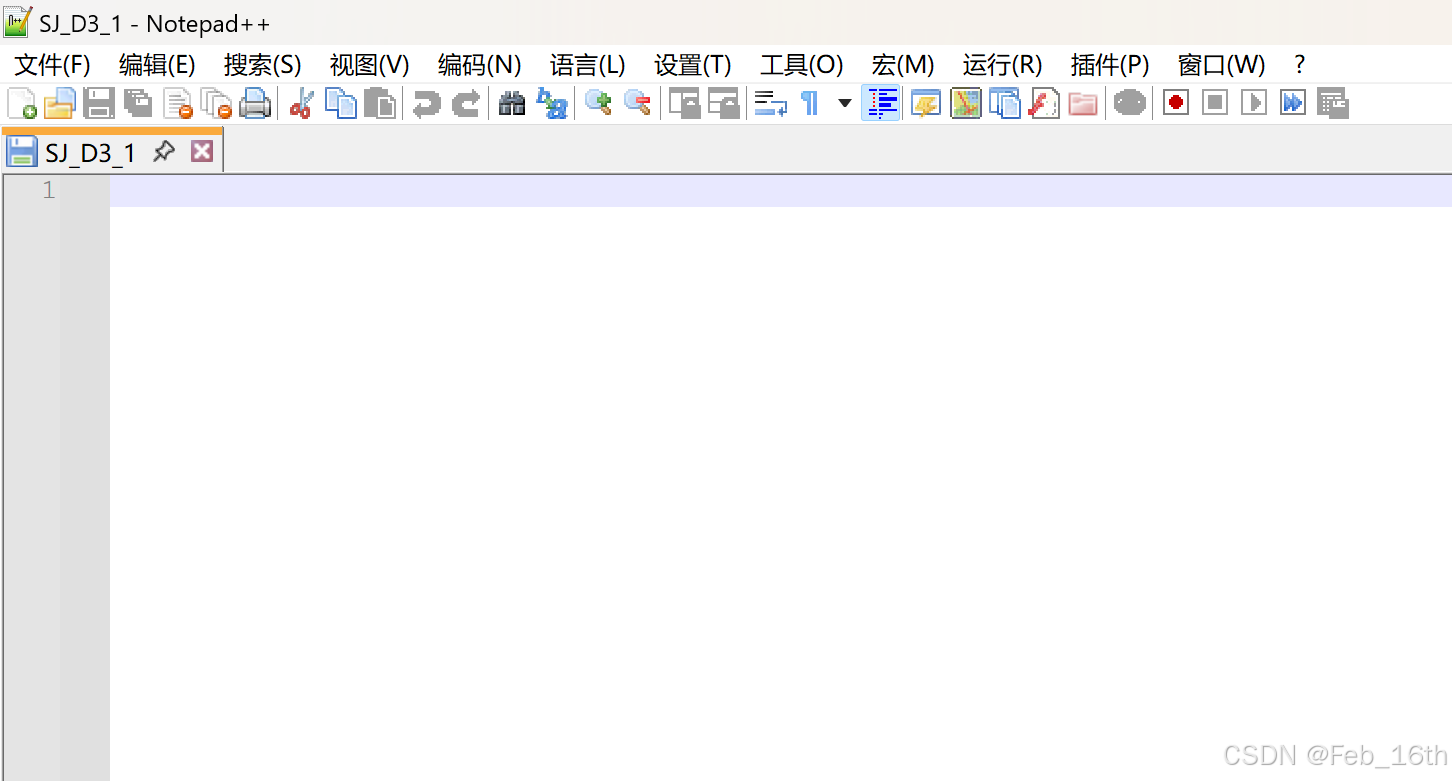

1、打开Notepad++，新建文件，并编辑好html框架。
<html>
<head>
<meta charset="utf-8">
<title>完整的柱形图</title>
<style>
/* 设置柱形图的颜色 */
.MyRect {
fill: orange; /* 修改颜色为橙色 */
}
/* 设置文字的样式 */
.MyText {
font-size: 12px;
text-anchor: middle;
fill: black; /* 文字颜色为黑色 */
}
/* 设置坐标轴的样式 */
.axis path,
.axis line {
fill: none;
stroke: black;
shape-rendering: crispEdges;
}
.axis text {
font-family: sans-serif;
font-size: 11px;
}
</style>
</head>2、添加 SVG 画布。
要绘图，首要需要的是一块绘图的“画布”。HTML5 提供两种强有力的“画布”：SVG 和 Canvas。
SVG，指可缩放矢量图形（Scalable Vector Graphics），是用于描述二维矢量图形的一种图形格式，是由万维网联盟制定的开放标准。SVG 使用 XML 格式来定义图形，除了 IE8 之前的版本外，绝大部分浏览器都支持 SVG，可将 SVG 文本直接嵌入 HTML 中显示。
Canvas 是通过 JavaScript 来绘制 2D 图形，是 HTML 5 中新增的元素。
D3 虽然没有明文规定一定要在 SVG 中绘图，但是 D3 提供了众多的 SVG 图形的生成器，它们都是只支持 SVG 的。因此，建议使用 SVG 画布。在 body 标签中加入代码。
<body>
<script src="http://d3js.org/d3.v3.min.js" charset="utf-8"></script>
<script>
// 画布大小
var width = 400;
var height = 400;
// 在 body 里添加一个 SVG 画布
var svg = d3.select("body")
.append("svg")
.attr("width", width)
.attr("height", height);
// 画布周边的空白
var padding = {left: 30, right: 30, top: 20, bottom: 20};3、定义数据和比例尺。
在添加画布的代码后面加入如下代码。
// 定义一个数组
var dataset = [16, 23, 54, 46, 33, 24, 19, 37, 9];
// x 轴的比例尺
var xScale = d3.scale.ordinal()
.domain(d3.range(dataset.length))
.rangeRoundBands([0, width - padding.left - padding.right], 0.1);
// y 轴的比例尺
var yScale = d3.scale.linear()
.domain([0, d3.max(dataset)])
.range([height - padding.top - padding.bottom, 0]);4、定义坐标轴。
// 定义 x 轴
var xAxis = d3.svg.axis()
.scale(xScale)
.orient("bottom");
// 定义 y 轴
var yAxis = d3.svg.axis()
.scale(yScale)
.orient("left");5、添加矩形和文字元素。
// 矩形之间的空白
var rectPadding = 4;
// 添加矩形元素
var rects = svg.selectAll(".MyRect")
.data(dataset)
.enter()
.append("rect")
.attr("class", "MyRect")
.attr("transform", "translate(" + padding.left + "," + padding.top + ")")
.attr("x", function(d, i) {
return xScale(i) + rectPadding / 2;
})
.attr("y", function(d) {
return yScale(d);
})
.attr("width", xScale.rangeBand() - rectPadding)
.attr("height", function(d) {
return height - padding.top - padding.bottom - yScale(d);
});
// 添加文字元素
var texts = svg.selectAll(".MyText")
.data(dataset)
.enter()
.append("text")
.attr("class", "MyText")
.attr("transform", "translate(" + padding.left + "," + padding.top + ")")
.attr("x", function(d, i) {
return xScale(i) + rectPadding / 2;
})
.attr("y", function(d) {
return yScale(d);
})
.attr("dx", function() {
return (xScale.rangeBand() - rectPadding) / 2;
})
.attr("dy", function(d) {
return 20;
})
.text(function(d) {
return d;
});
6、添加坐标轴的元素
// 添加 x 轴
svg.append("g")
.attr("class", "axis")
.attr("transform", "translate(" + padding.left + "," + (height - padding.bottom) + ")")
.call(xAxis);
// 添加 y 轴
svg.append("g")
.attr("class", "axis")
.attr("transform", "translate(" + padding.left + "," + padding.top + ")")
.call(yAxis);
</script>
</body>

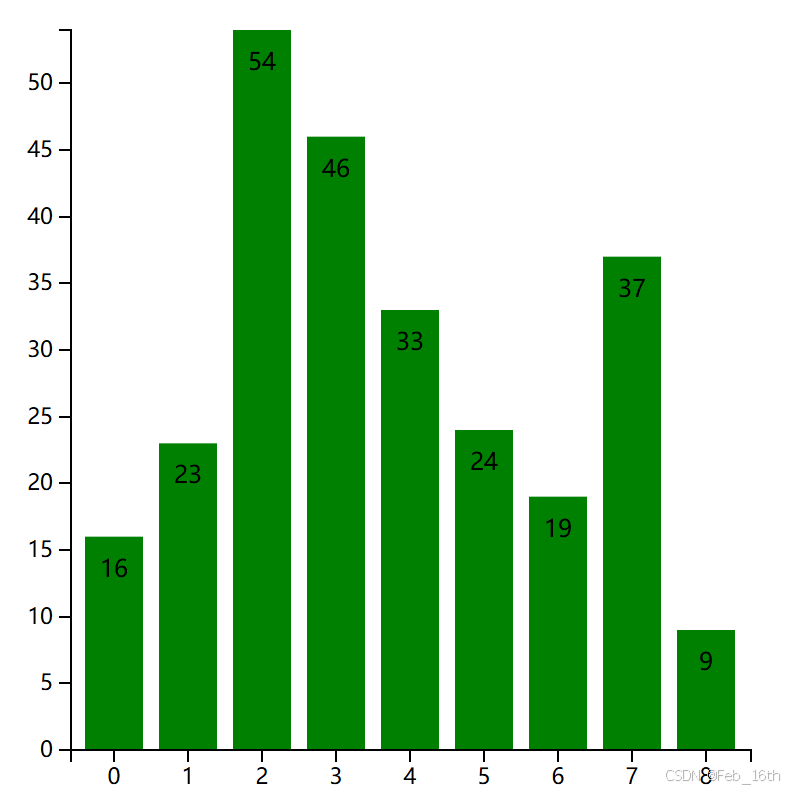

</html>最后运行结果如下图所示。
题目二：制作动态的柱形图。
D3 提供了 4 个方法用于实现图形的过渡：
1) transition()启动过渡效果。其前后是图形变化前后的状态（形状、位置、颜色等等）。D3 会自动对两种颜色（红色和铁蓝色）之间的颜色值（RGB值）进行插值计算，得到过渡用的颜色值。
2) duration()指定过渡的持续时间，单位为毫秒。如 duration(3000)，指持续3秒。
3) ease()指定过渡的方式，常用的有：linear：普通的线性变化；circle：慢慢地到达变换的最终状态；elastic：带有弹跳的到达最终状态；bounce：在最终状态处弹跳几次。
4) delay()指定延迟的时间，表示一定时间后才开始转变，单位同样为毫秒。此函数可以对整体指定延迟，也可以对个别指定延迟。
下面我们将在题目一完成的柱形图的基础上稍作修改，做成一个带动态效果的柱形图。把题目一中添加矩形元素和添加文字元素的代码换成如下代码，就可以启动过渡效果，让各柱形和文字缓慢升至目标高度，并且在目标处跳动几次。
// 添加矩形元素
var rects = svg.selectAll(".MyRect")
.data(dataset)
.enter()
.append("rect")
.attr("class", "MyRect")
.attr("transform", "translate(" + padding.left + "," + padding.top + ")")
.attr("x", function(d, i) {
return xScale(i) + rectPadding / 2;
})
.attr("width",xScale.rangeBand()-rectPadding)
.attr("y", function(d) {
var min=yScale.domain()[0];
return yScale(min);
})
.attr("height", function(d) {
return 0;
});
.transition()
.delay(function(d,i){
return i*200;
})
.duration(2000)
.ease("bounce")
.attr("y",function(d){
return yScale(d);
})
.attr("height", function(d) {
return height - padding.top - padding.bottom - yScale(d);
}); // 添加文字元素
var texts = svg.selectAll(".MyText")
.data(dataset)
.enter()
.append("text")
.attr("class", "MyText")
.attr("transform", "translate(" + padding.left + "," + padding.top + ")")
.attr("x", function(d, i) {
return xScale(i) + rectPadding / 2;
})
.attr("dx", function() {
return (xScale.rangeBand() - rectPadding) / 2;
})
.attr("dy", function(d) {
return 20;
})
.text(function(d) {
return d;
});
.attr("y", function(d) {
var min=yScale.domain()[0];
return yScale(min);
})
.transition()
.delay(function(d,i){
return i*200;
});
.duration(2000)
.ease("bounce")
.attr("y",function(d){
return yScale(d);

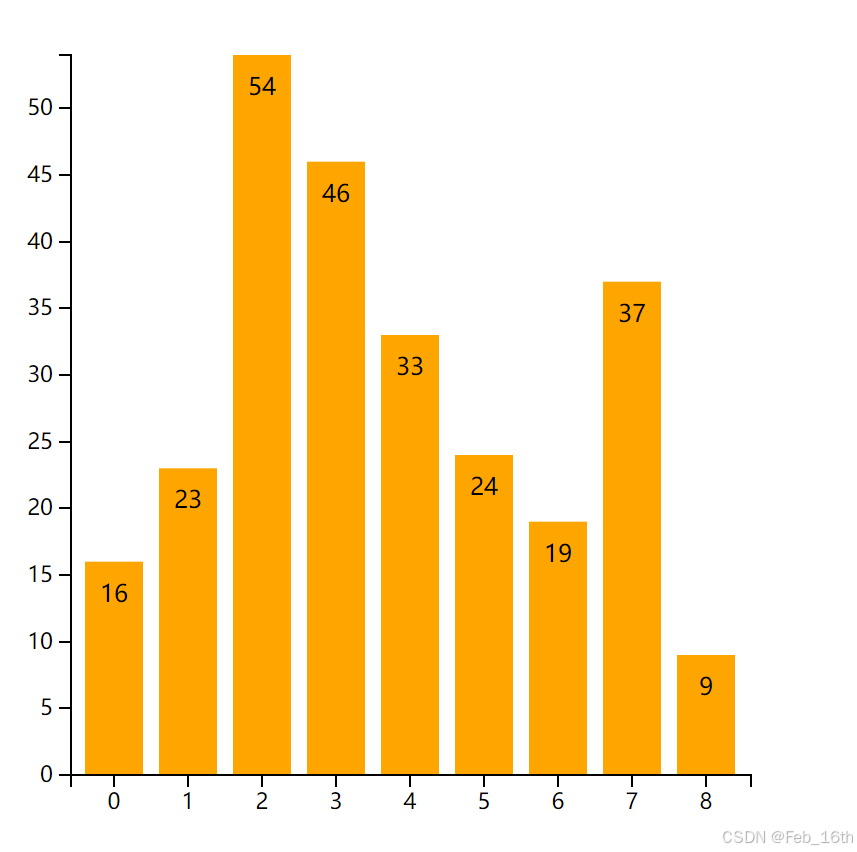

})可运行程序，自行查看结果。
题目三：制作饼形图。
饼图是数据可视化中常见的一种图表，用于显示各部分与整体之间的比例关系。它由若干个扇形组成，每个扇形的角度和面积大小表示数据项在总数据集中的比重。
交互设计在饼图中的应用，主要是为了提高用户体验，让用户能够以更加直观和动态的方式理解和分析数据。常见的交互设计原理包括：
实时反馈 ：当用户进行交互操作时，如点击扇形区域，图表应立即反映出相应的变化。
信息层级 ：合理安排交互信息的优先级，确保关键信息能迅速传达给用户。
简单直观 ：交互操作应符合用户习惯，易于理解和操作，避免复杂的操作流程。
引导用户探索 ：通过颜色、动画等视觉元素引导用户的注意力，让用户自然地发现数据间的关联和趋势。
布局是 D3 中一个十分重要的概念。布局的作用是：将不适合用于绘图的数据转换成了适合用于绘图的数据。
D3 总共 提供 了 12 个布 局： 饼状 图（ Pie）、 力导 向图 （ Force ）、 弦图（Chord）、树状图（Tree）、集群图（Cluster）、捆图（Bundle）、打包图（Pack）、直方（Histogram）、分区图（Partition）、堆栈图（Stack）、矩阵树图（Treemap）、层级图（Hierarchy）。 12 个布局中，层级图（Hierarchy）不能直接使用。集群图、打包图、分区图、树状图、矩阵树图是由层级图扩展来的。这些布局的作用都是将某种数据转换成有利于可视化的另一种数据。
在布局的应用中，最简单的就是饼状图。
1、定义一个饼状图布局
定义布局的代码为：var pie = d3.layout.pie()；此时 pie 可以当做函数使用。然后将数组dataset（里面是要可视化的数据）作为 pie()的参数，返回值 piedata 就是转换后的数据。var piedata = pie(dataset)。
<html>
<head>
<meta charset="utf-8">
<title>饼状图</title>
<style>
/* 设置文本样式 */
text {
font-family: sans-serif;
font-size: 12px;
fill: white; /* 文本颜色为白色 */
}
</style>
</head>
<body>
<script src="http://d3js.org/d3.v3.min.js" charset="utf-8"></script>
<script>
// 画布大小
var width = 400;
var height = 400;
// 数据集
var dataset = [11, 6, 34, 27, 13, 9];
// 创建 SVG 画布
var svg = d3.select("body")
.append("svg")
.attr("width", width)
.attr("height", height);
// 定义饼状图布局
var pie = d3.layout.pie();
// 将数据集转换为饼状图所需的数据格式
var piedata = pie(dataset);2、绘制图形
SVG 有一个叫做路径 <path>的元素，它可以结合使用直线，曲线等来制作各种不规则的复杂的图形。通过布局转换后的数据 piedata 很难计算得到路径值。为此，我们需要用到生成器。这里要用到的叫做弧生成器，能够生成弧的路径，因为饼图的每一部分都是一段弧。
// 定义弧生成器
var outerRadius = 150; // 外半径
var innerRadius = 0; // 内半径，为 0 则中间没有空白
var arc = d3.svg.arc()
.innerRadius(innerRadius) //设置内半径
.outerRadius(outerRadius); //设置外半径弧生成器返回的结果赋值给 arc。arc 可以当做一个函数使用，把 piedata 作为参数传入，即可得到路径值。
接下来，在 <svg> 里添加分组元素（g），每一个分组用于存放一段弧的相关元素。再对每个 <g> 元素，添加 <path>。
// 添加分组元素，每个分组对应一段弧
var arcs = svg.selectAll("g")
.data(piedata)
.enter()
.append("g")
.attr("transform", "translate(" + (width / 2) + "," + (height / 2) + ")");
// 添加路径元素，绘制弧
arcs.append("path")
.attr("fill", function(d, i) {
return color(i); // 根据索引设置颜色
})
.attr("d", function(d) {
return arc(d); // 使用弧生成器生成路径
});定义颜色比例尺。color 是一个颜色比例尺，它能根据传入的索引号获取相应的颜色值。
// 定义颜色比例尺
var color = d3.scale.category10();然后在每一个弧线中心添加文本。
// 添加文本元素，显示数据值
arcs.append("text")
.attr("transform", function(d) {
return "translate(" + arc.centroid(d) + ")"; // 将文本定位到弧的中心
})
.attr("text-anchor", "middle")
.text(function(d) {
return d.data; // 显示数据值
});
// 打印数据集和转换后的数据到控制台
console.log("原始数据集:", dataset);
console.log("转换后的数据:", piedata);
</script>
</body>

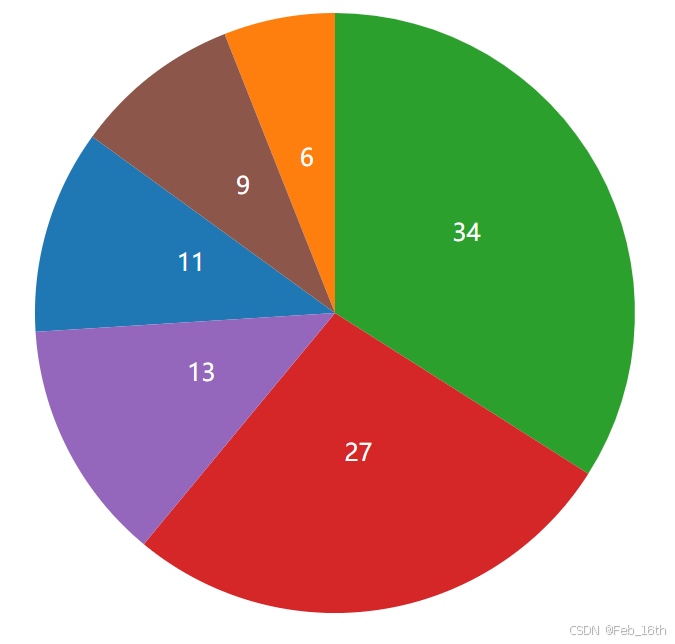

</html>运行结果如下：
题目四：制作交互式的饼形图。
交互是指用户输入了某种指令后程序就可做出某种响应。对可视化图表来说，交互能使图表更加生动，能表现更多内容。例如，拖动图表中某些图形、鼠标滑到图形上出现提示框、用触屏放大或缩小图形等等。用户用于交互的工具一般有三种：鼠标、键盘、触屏。
在 D3 中，每一个选择集都有 on()函数，用于添加事件监听器。on()的第一个参数是监听的事件，第二个参数是监听到事件后响应的内容，第二个参数是一个函数。鼠标常用的事件有：
click - 鼠标单击某元素时，相当于 mousedown 和 mouseup 组合在一起。
mouseover - 光标放在某元素上。
mouseout - 光标从某元素上移出来时。
mousemove - 鼠标被移动的时候。
mousedown - 鼠标按钮被按下。
mouseup - 鼠标按钮被松开。
下面开始进行简单的交互式饼形图制作，目标是在上面的饼形图的基础上加入mouseover 和 mouseout 事件，mouseover 某部分时变换成黄色，mouseout 时恢复原色。在代码中加入如下代码。
// 添加分组元素，每个分组对应一段弧
var arcs = svg.selectAll("g")
.data(piedata)
.enter()
.append("g")
.attr("transform", "translate(" + (width / 2) + "," + (height / 2) + ")");
// 添加路径元素，绘制弧
arcs.append("path")
.attr("fill", function(d, i) {
return color(i); // 根据索引设置颜色
})
.attr("d", function(d) {
return arc(d); // 使用弧生成器生成路径
})
.on("mouseover", function(d, i) {
d3.select(this)
.attr("fill", "yellow"); // 鼠标悬停时变为黄色
})
.on("mouseout", function(d, i) {
d3.select(this)
.transition()
.duration(500)
.attr("fill", color(i)); // 鼠标移出时恢复原色
});
// 添加文本元素，显示数据值
arcs.append("text")
.attr("transform", function(d) {
return "translate(" + arc.centroid(d) + ")"; // 将文本定位到弧的中心
})
.attr("text-anchor", "middle")
.text(function(d) {
return d.data; // 显示数据值

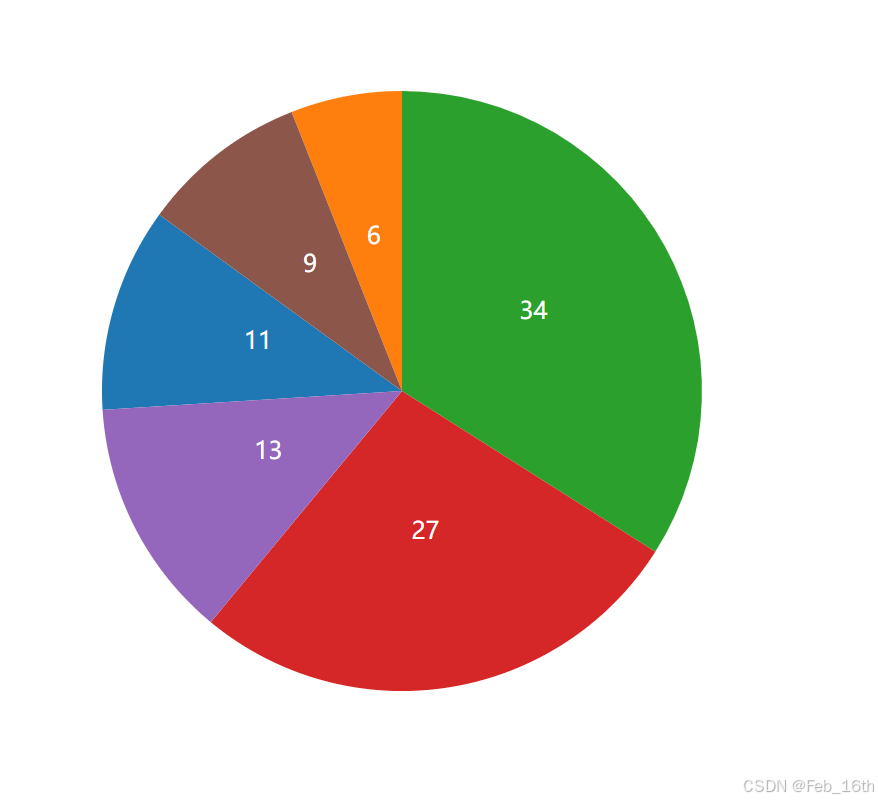

});运行结果为：
实验心得
通过本次实验，不仅可以掌握D3.js的基本使用方法，还学会了如何为图表添加动态效果和交互功能。D3.js的灵活性和强大功能让我对数据可视化产生了浓厚的兴趣，未来希望能够进一步深入学习D3.js，探索更多复杂的可视化技术，并将其应用到实际项目中。
