ENSP之交换机与以太网实验（交换机限制学习mac地址，与关闭端口实验）

实验目的：

1、验证集线器广播mac帧过程

2、实验交换机地址学习过程

3、实验交换机转发、广播和丢弃接收到的MAC帧的条件

4、验证以太网端到端的传输过程

5、验证限制端口学习到mac地址数的过程

6、验证关闭端口学习mac地址的功能过程



实验原理：在各个终端之间的通信过程后，交换机MAC表中没有与端口1和端口5绑定的MAC地址的转发项。
可以为交换机端口设置允许学习的转发项条目有1项。
可以关闭的MAC地址绑定为2，在完成集线器1连接的3个终端与其他终端之间的通信过程后，交换机MAC表中没有与端口5绑定的MAC地址的转发项。
如果关闭交换机端口5学习MAC地址的功能，如果关闭交换机端口5学习MAC地址的功能，在完成集线器2连接的3个终端与其他终端之间的通信过程后，交换机MAC表中没有与端口5绑定的MAC地址的转发项。



说人话：在交换机学习mac地址的过程中，需要pc机向别的pc机发送报文。而别的pc机在收到报文之后就需要回应发送报文的pc机，而我们需要做的就是验证这个端口是否被关闭，以及是否被限制学习mac地址



以下为需要命令：

1、system-view (从用户视图进入系统视图)

2、display mac-address(显示交换机mac表中的转发项)

3、interface gigabitethernet 0/0/0(这里的0/0/0为端口号，可变化)

或简化版：interface g0/0/0（这条指令为进入某个端口号）

4、mac-limit maximum 0(进入交换机端口允许学习到mac地址上限)（这里的0为可以学习的上限数量）

5、mac-address learning disable(关闭交换机端口学习mac地址的功能)

6、quit（退出当前端口）

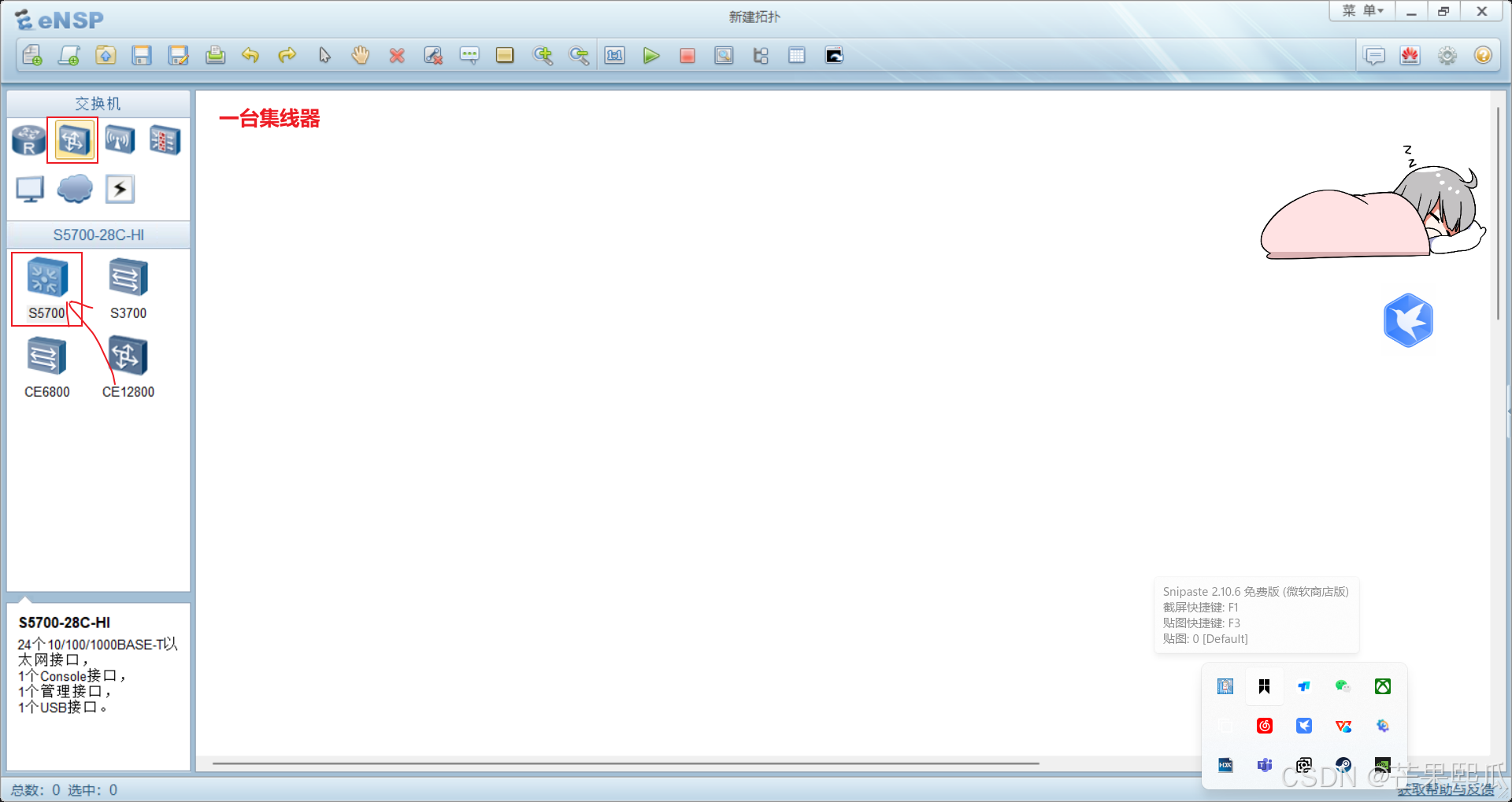

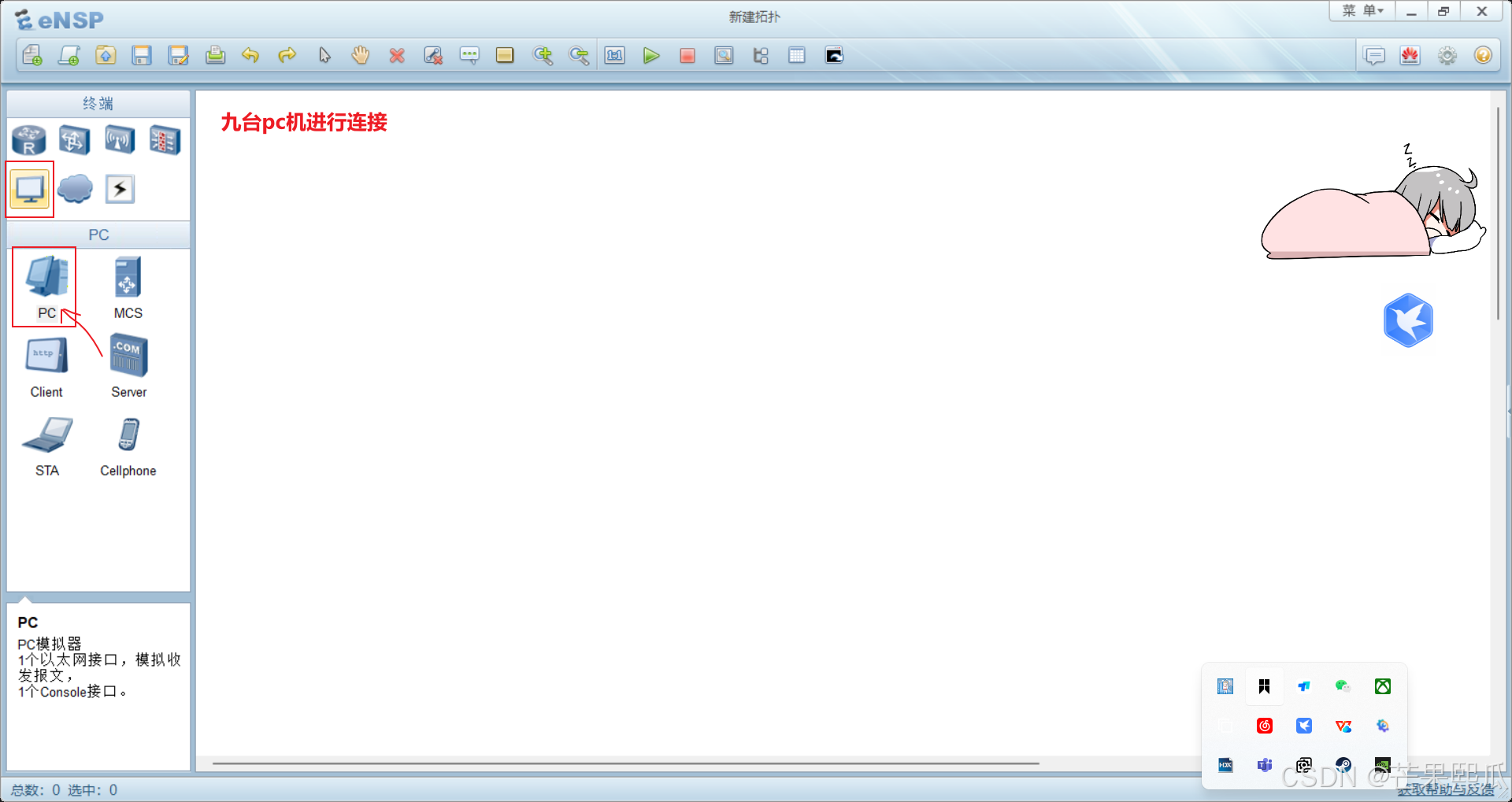

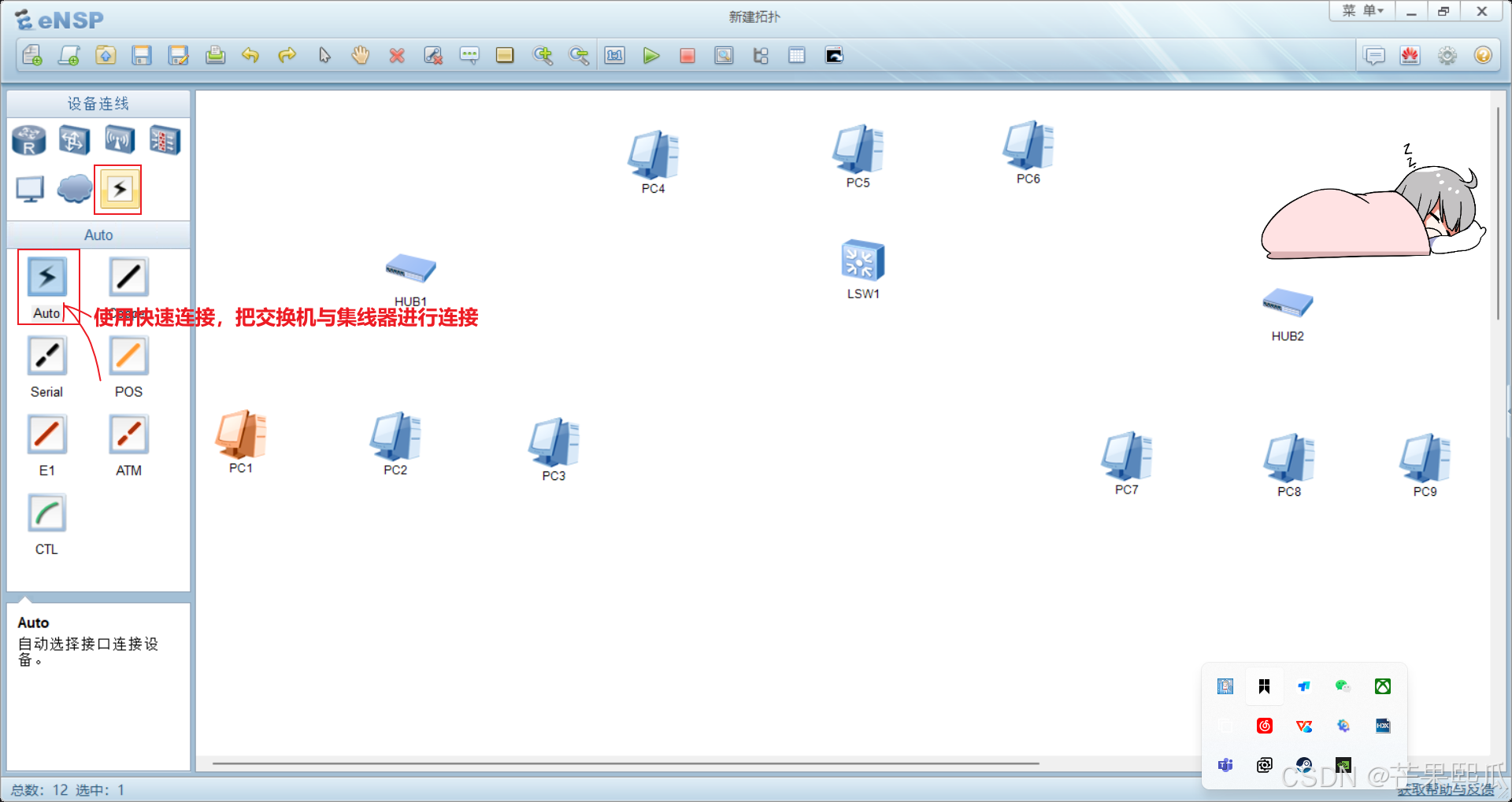

以下为实验步骤：

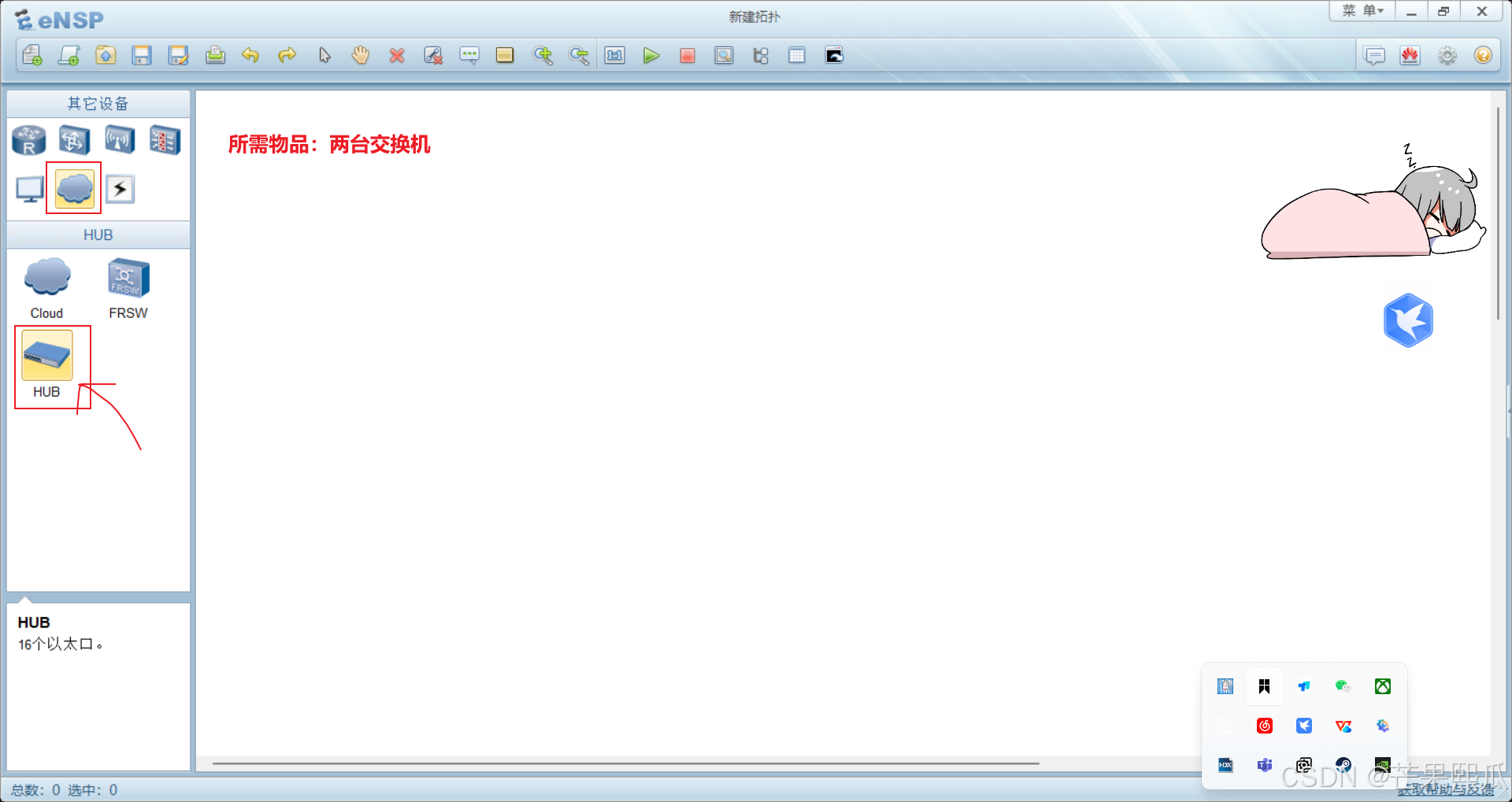

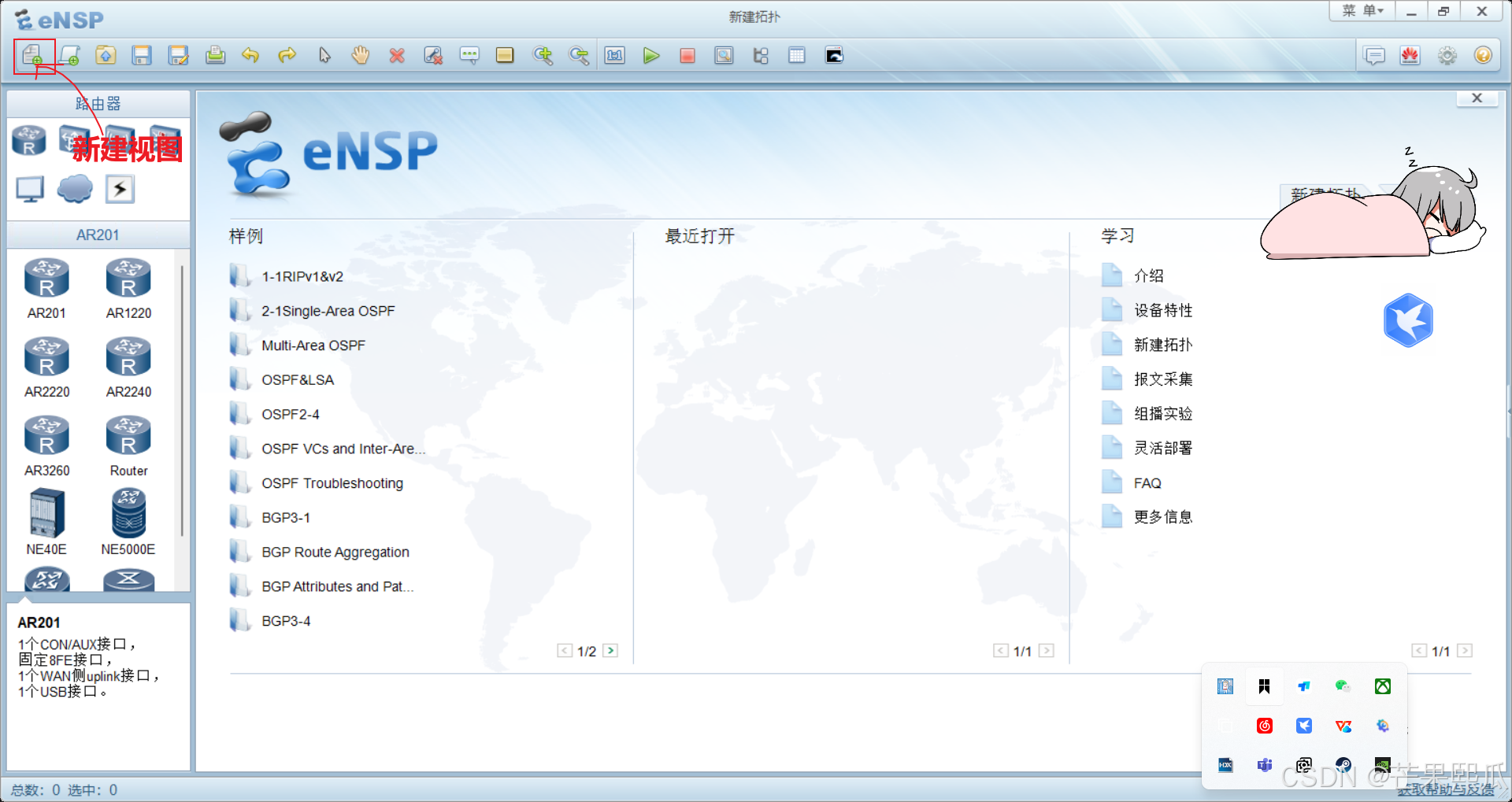

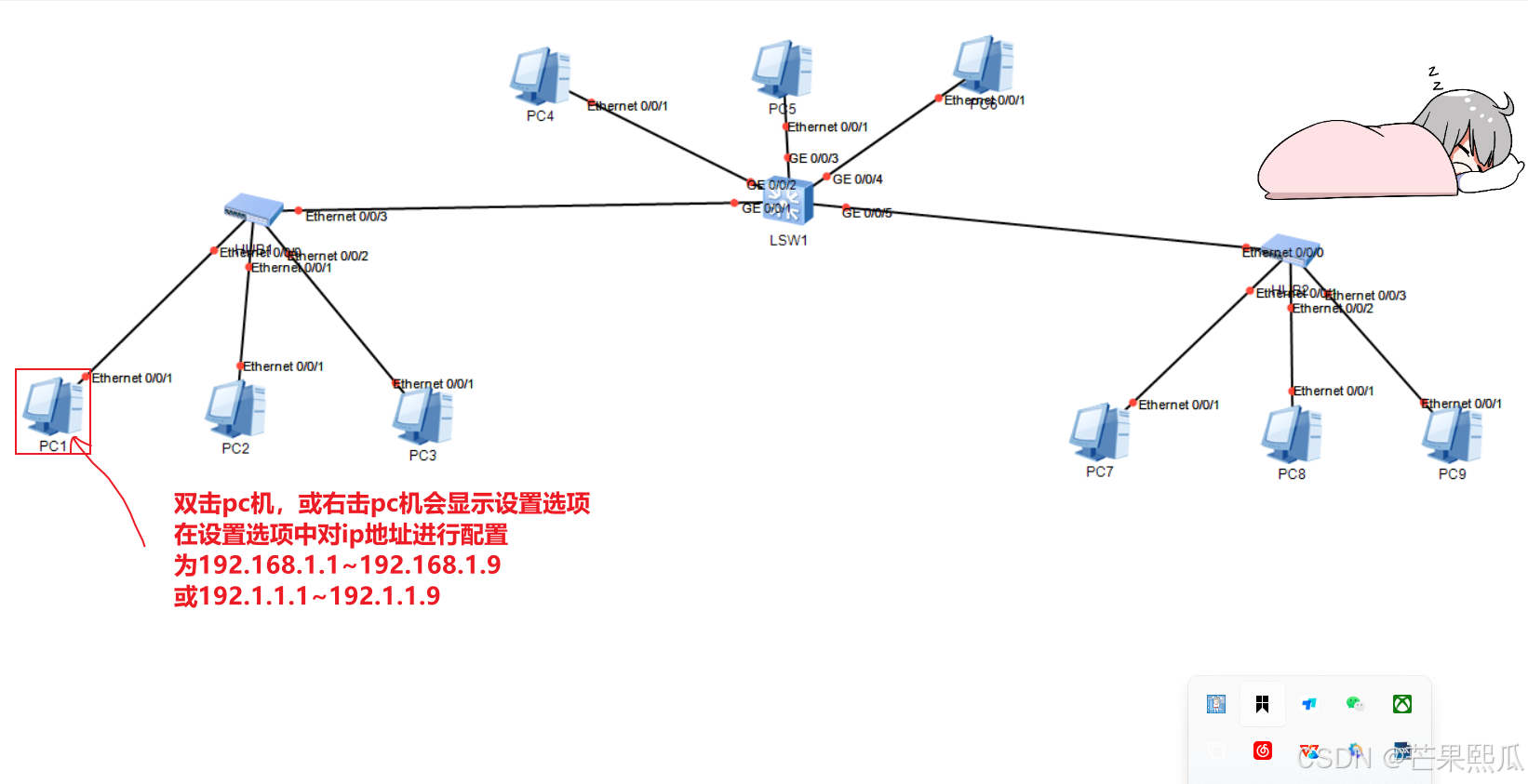

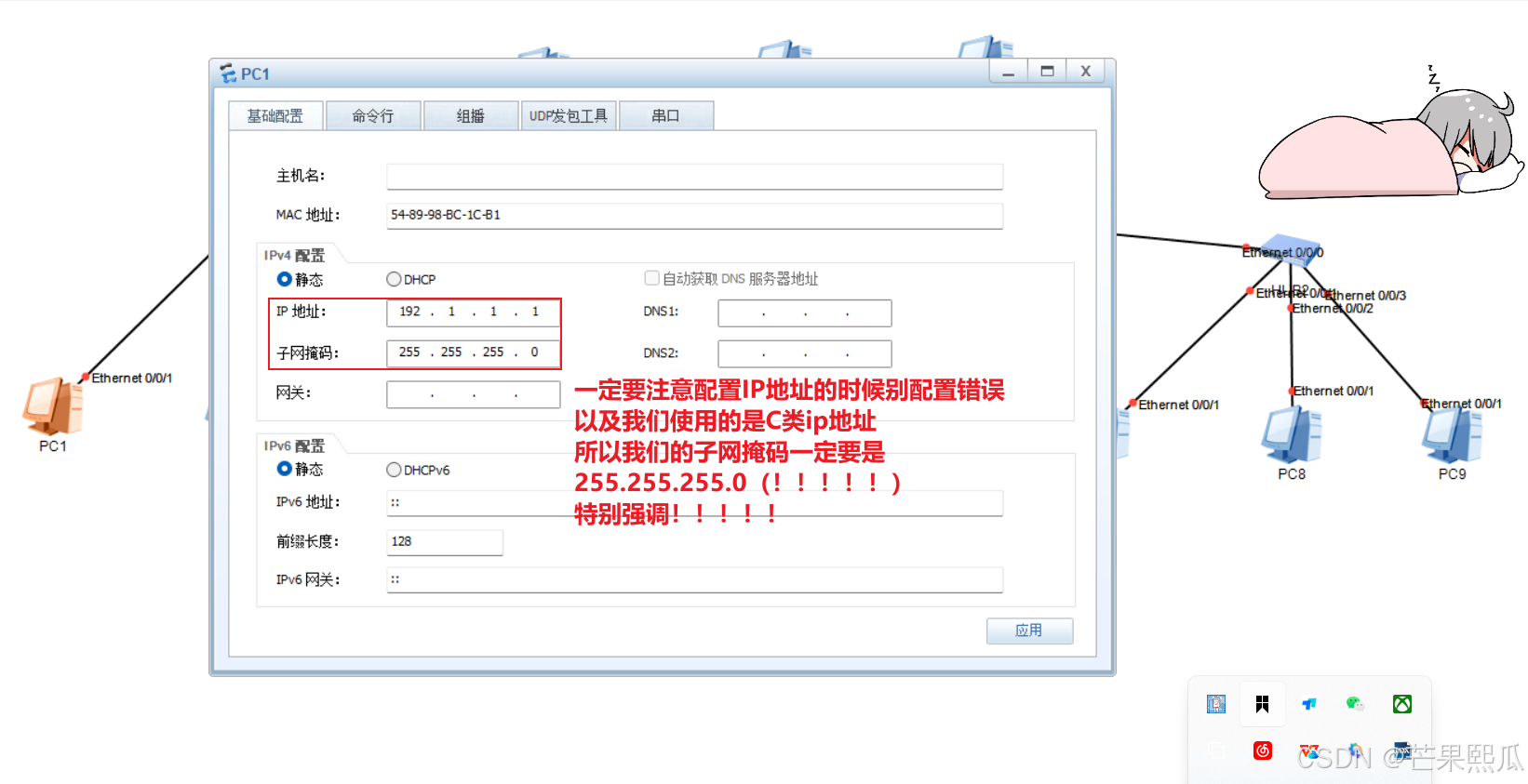

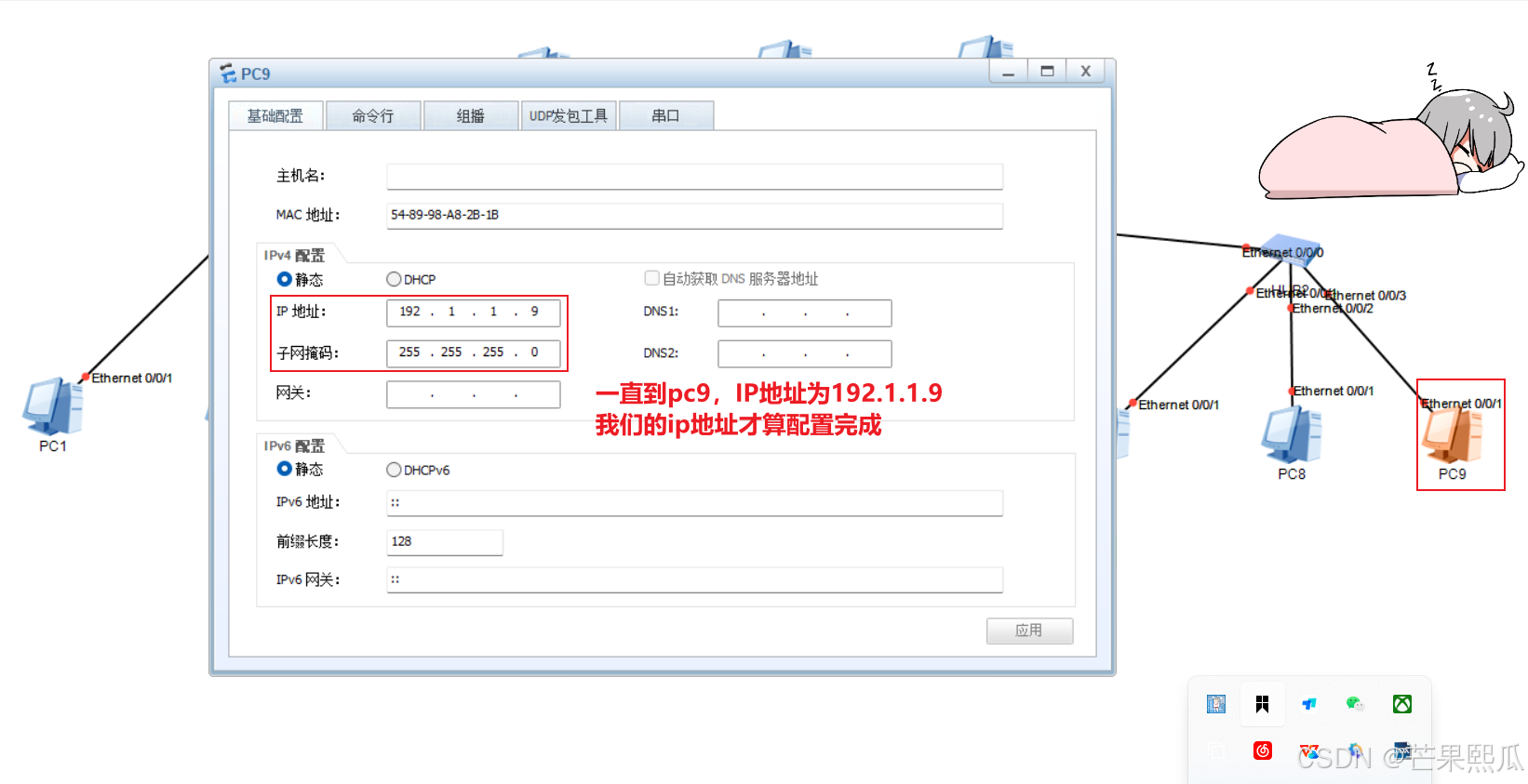

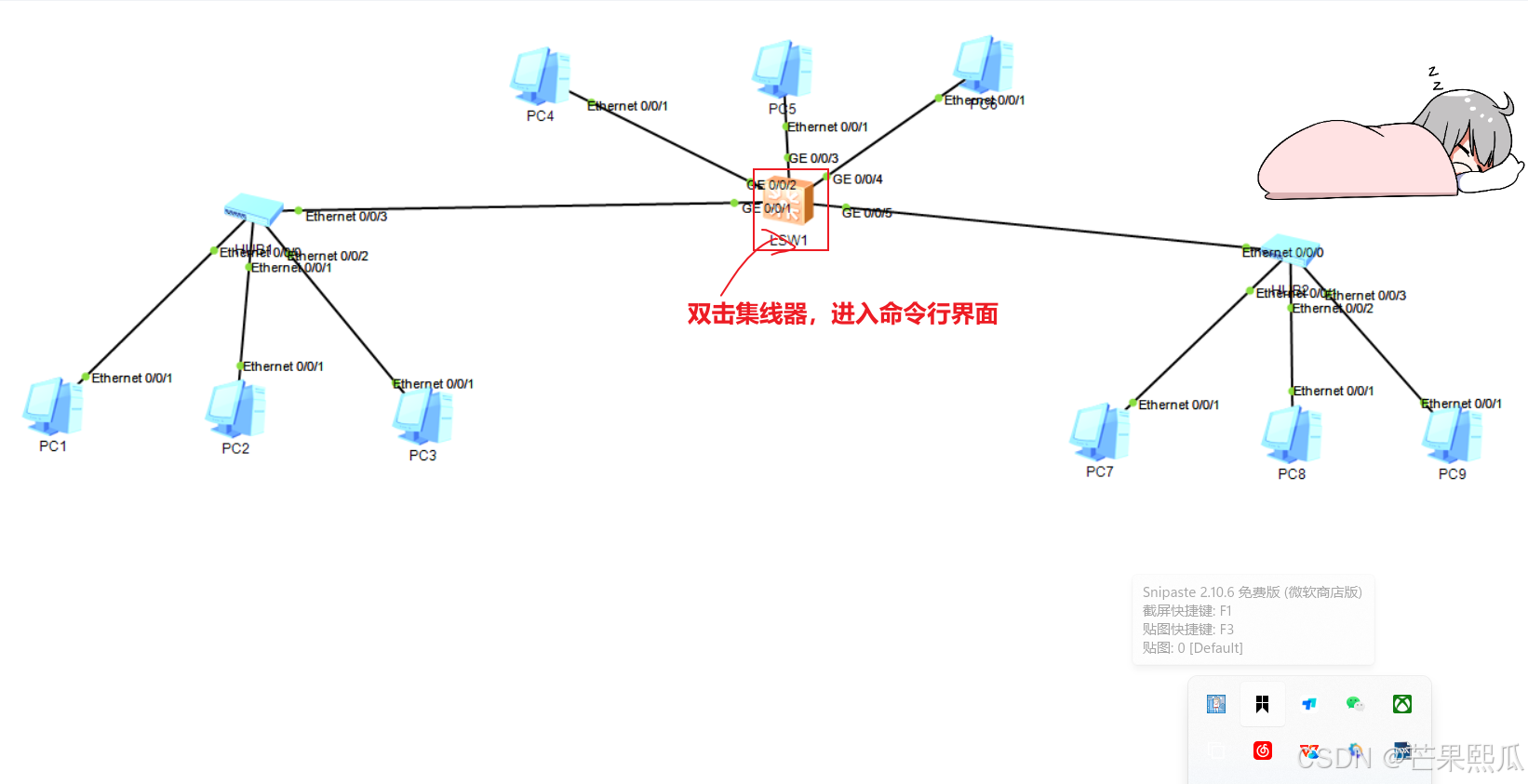

  以上步骤做完我们开始设置ip地址，以及子网掩码

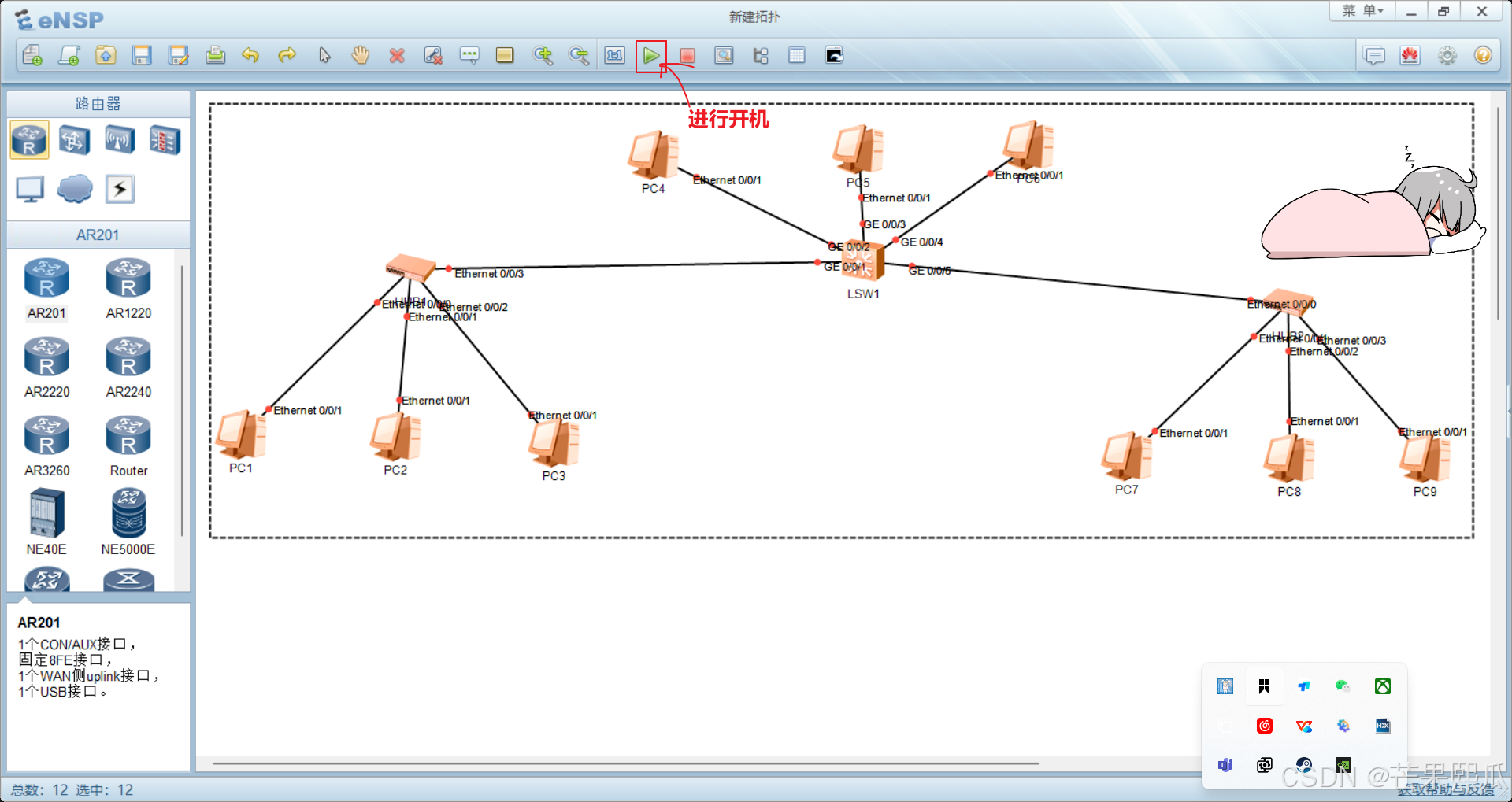

配置完成ip地址以及子网掩码我们开始进行开机



实验1：我们要将交换机0/0/1的端口mac地址学习上限改为2个

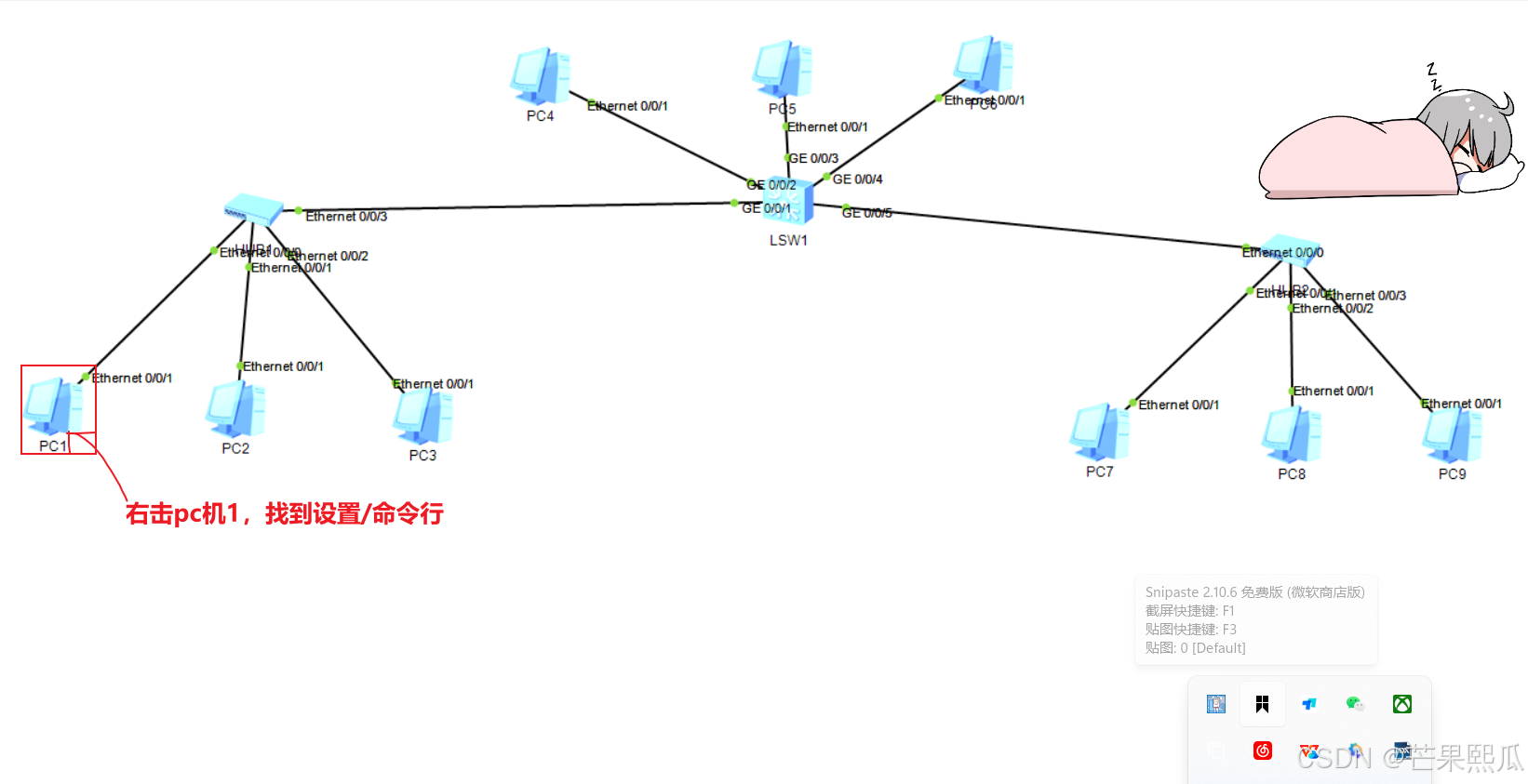

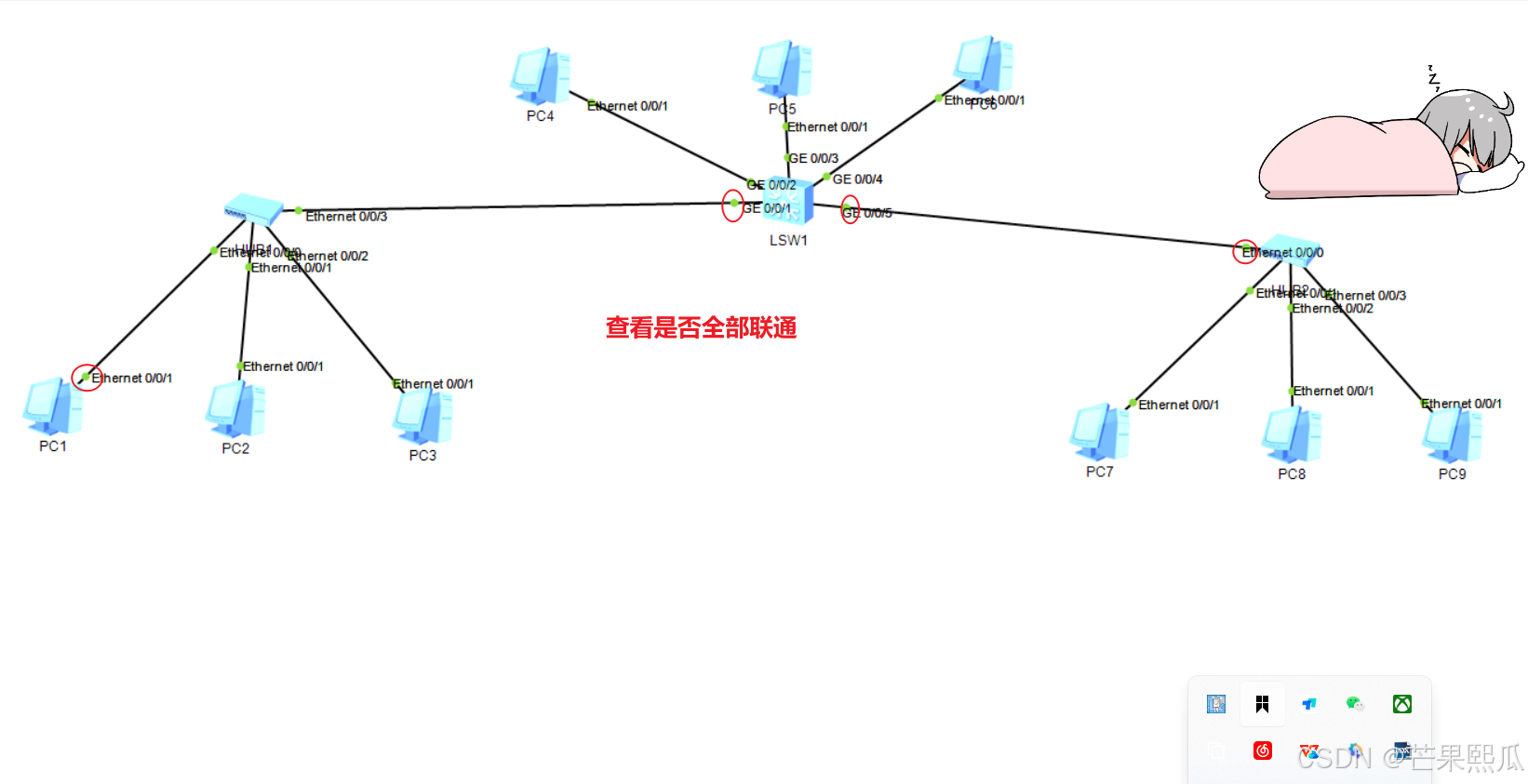

首先我们得测试一下两个交换机是否联通

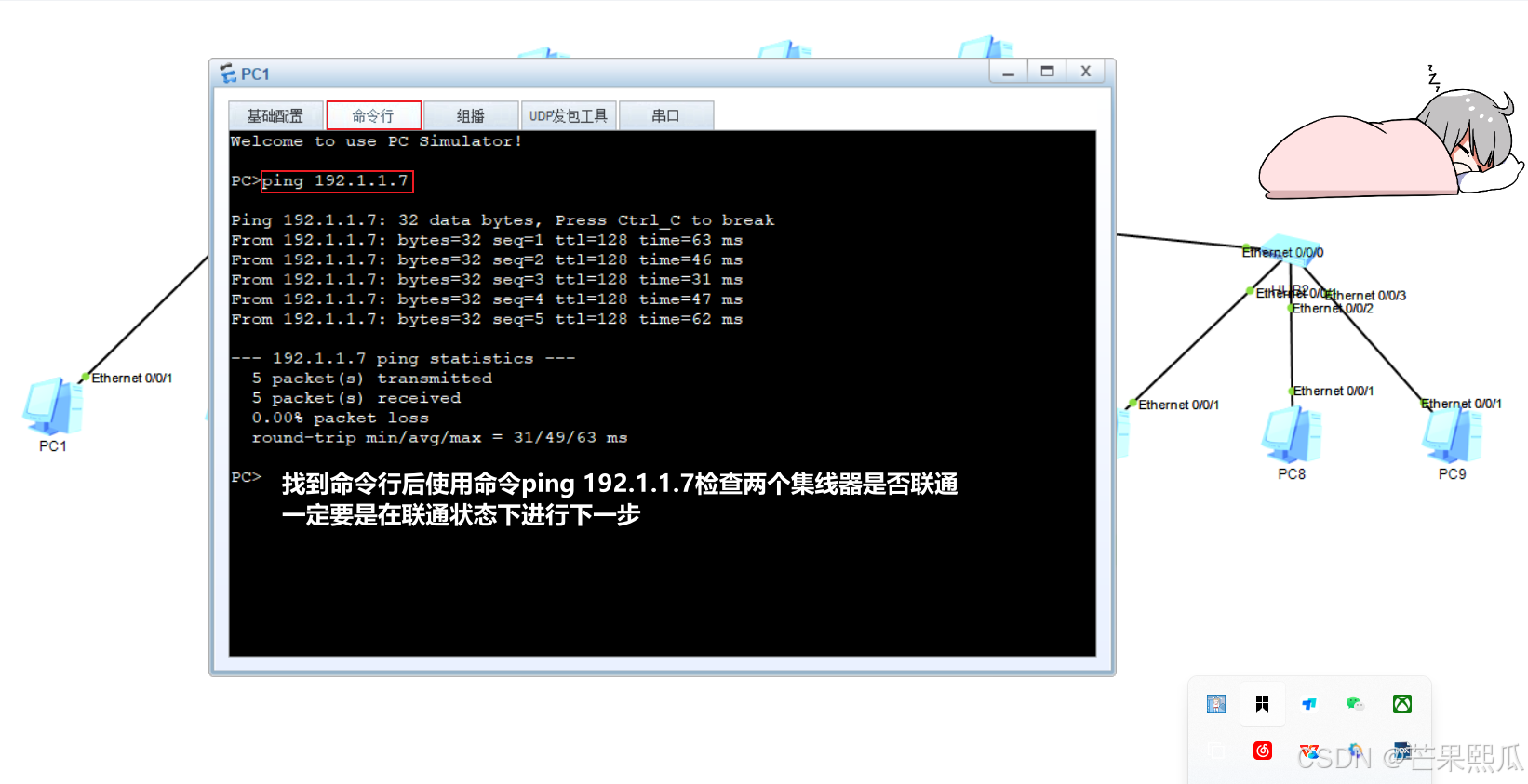

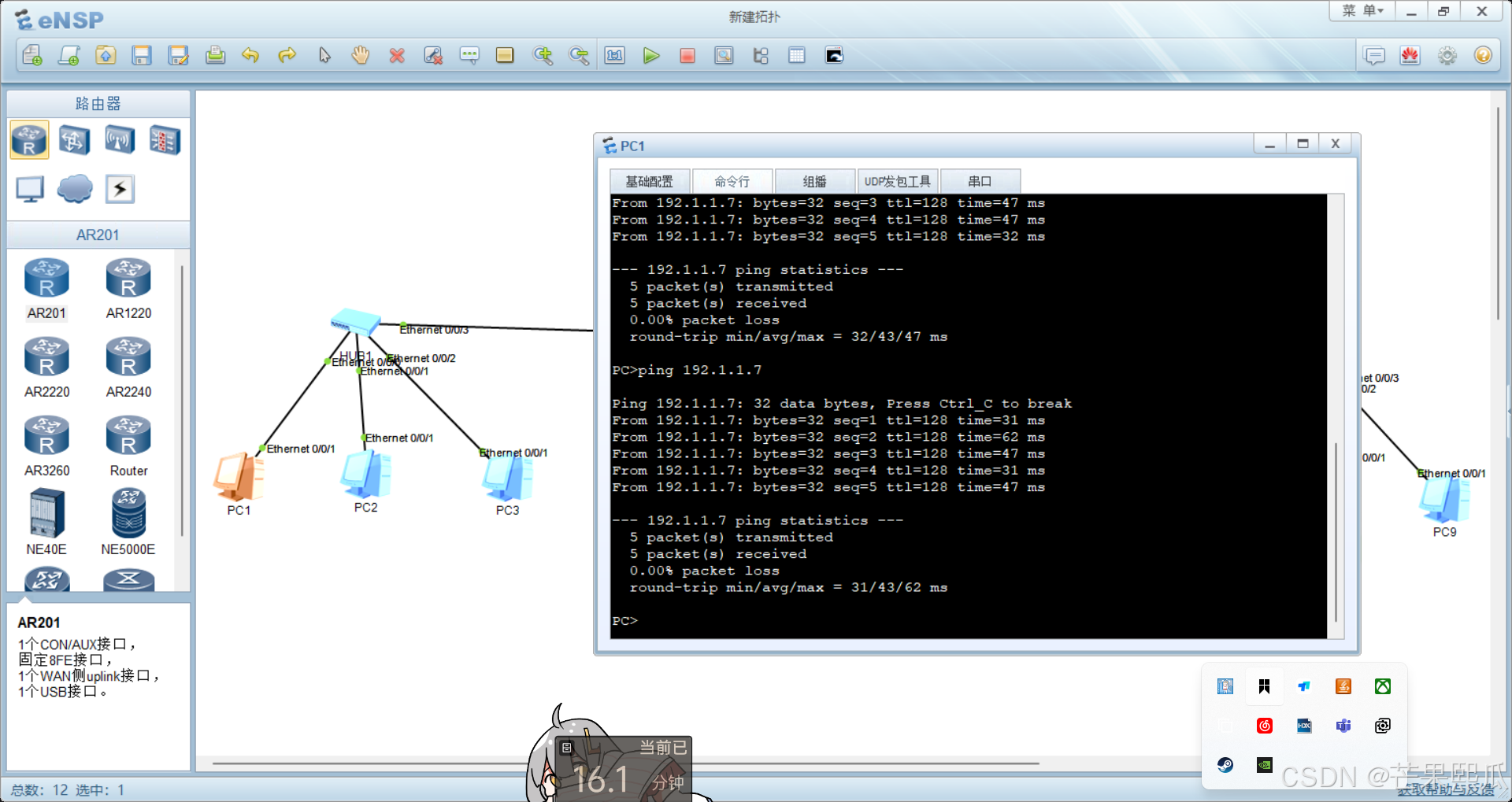

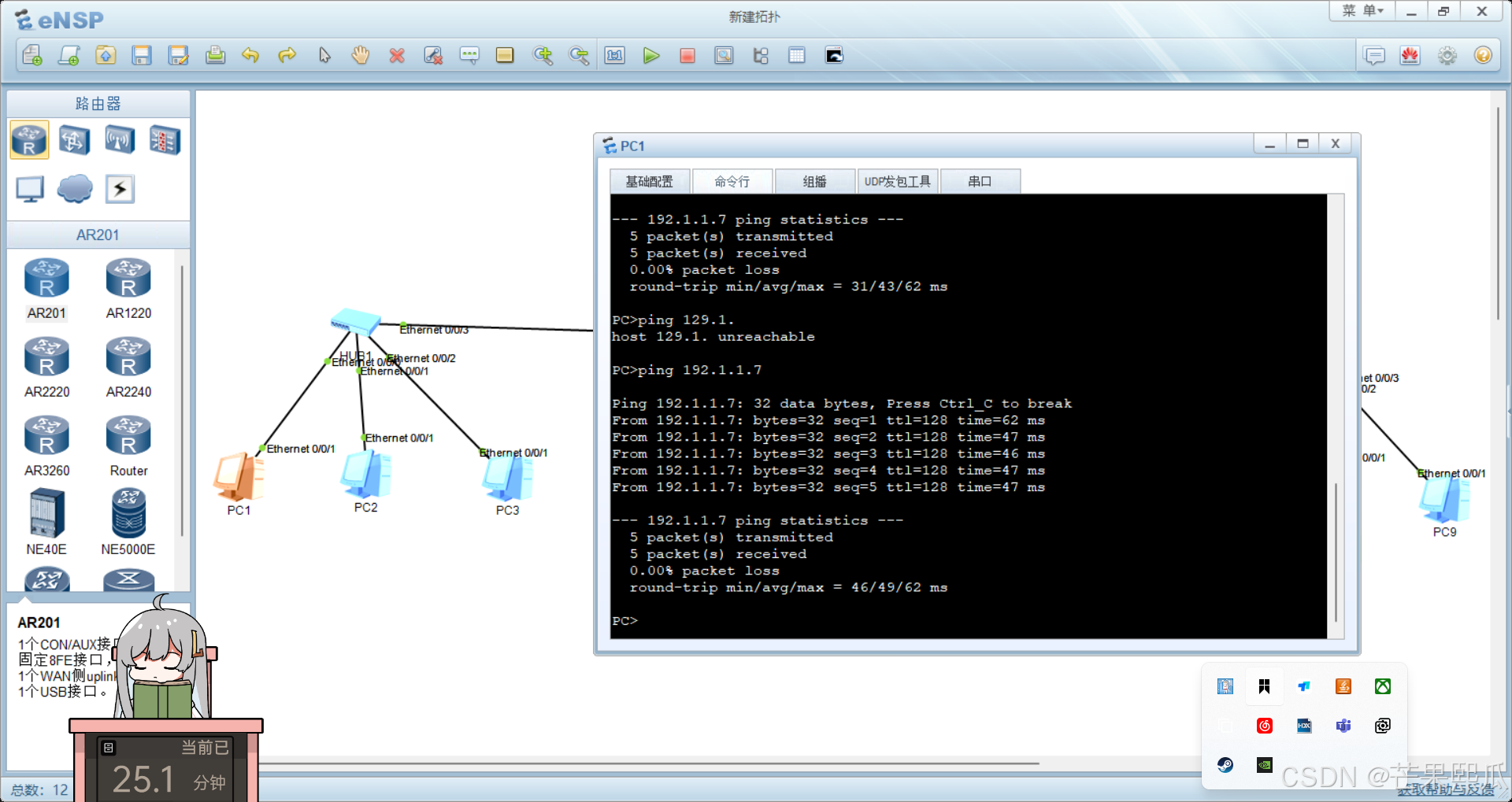

 我们在第一台pc1内使用命令 ping 192.1.1.7 联通一下pc7查看是否联通

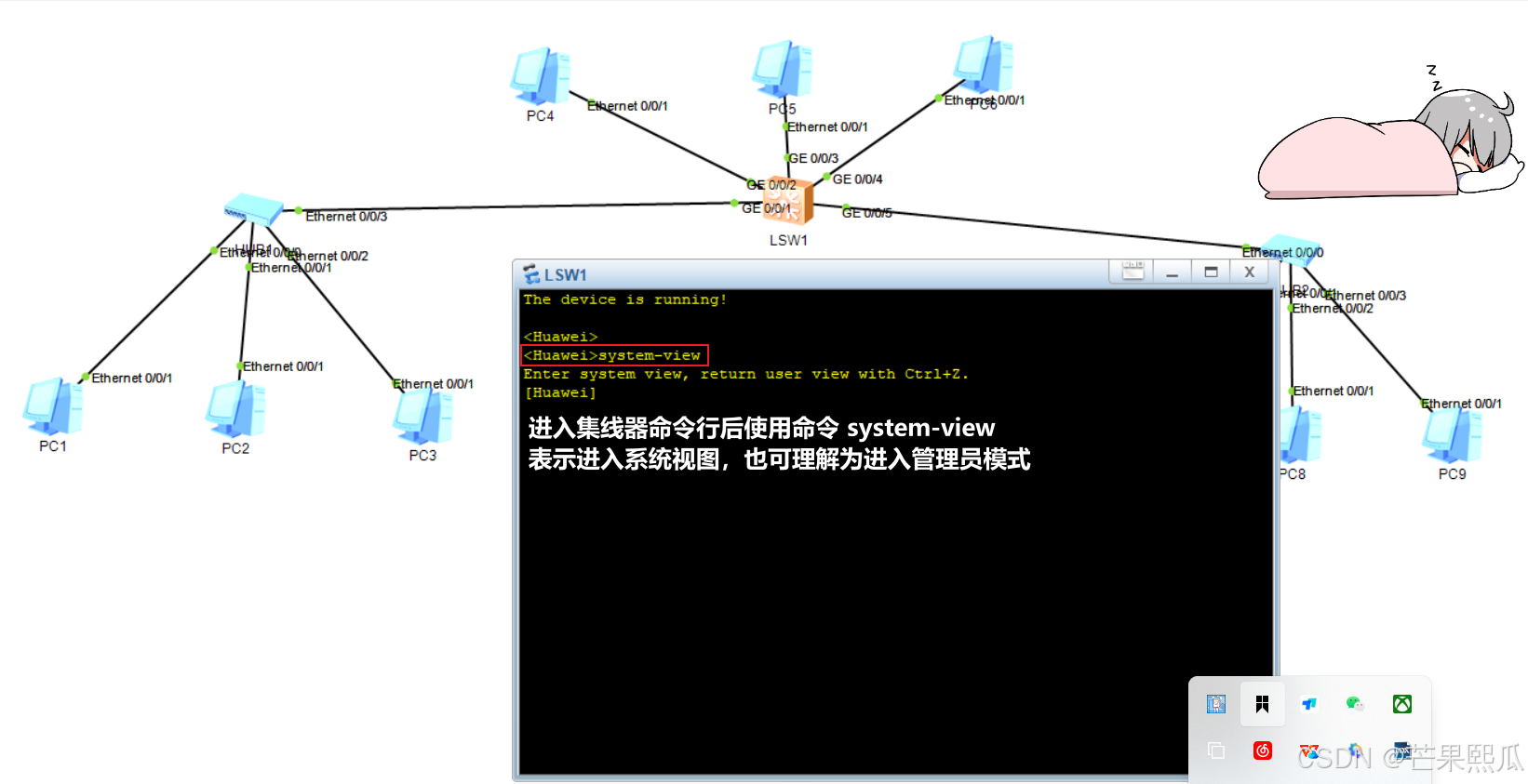

使用命令： system-view进入系统视图

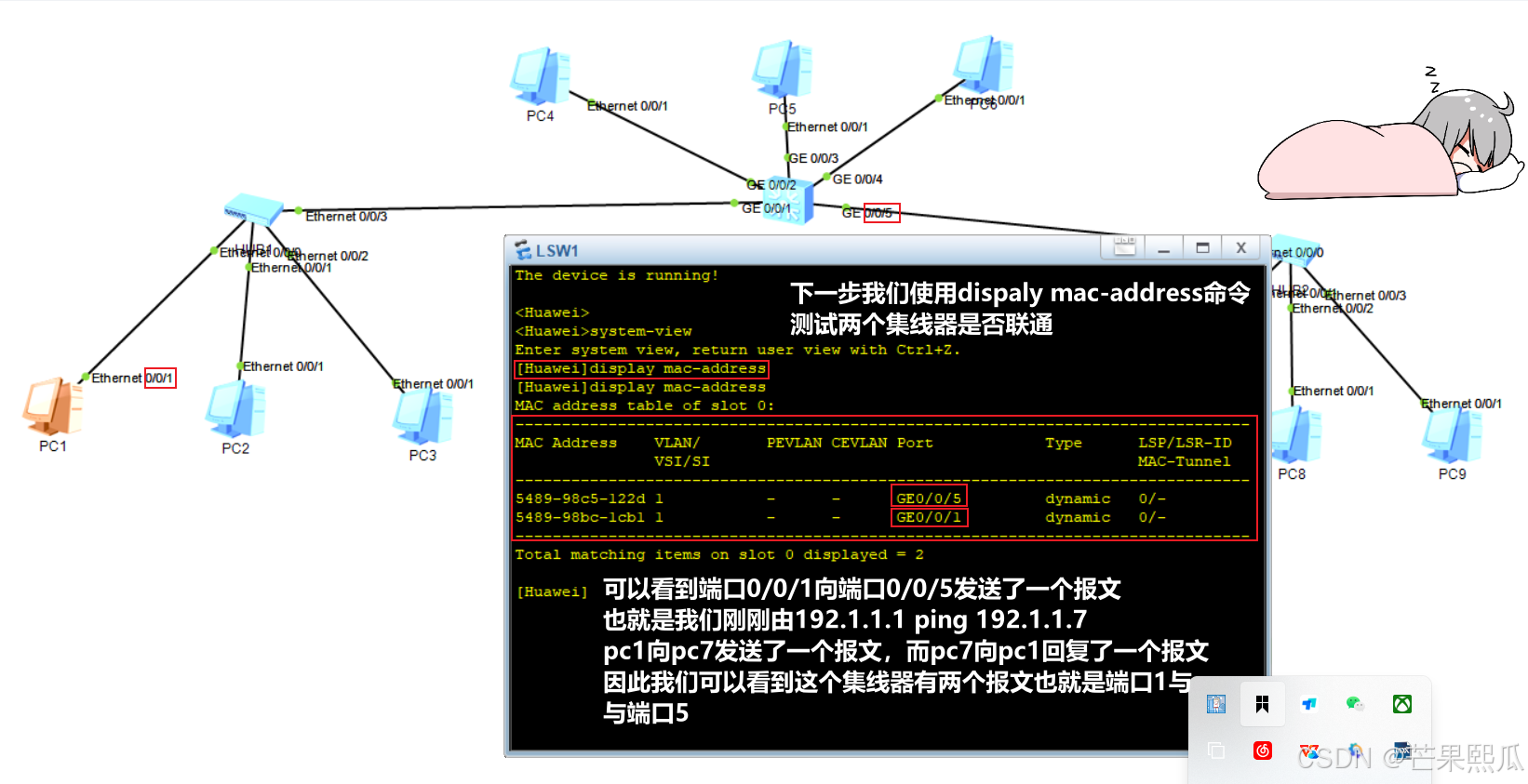

使用命令： display mac-address 我们可以看到交换机端口内有两个报文

 一个来自0/0/1一个来自0/0/5这是因为我们刚刚拿pc1去ping了一下pc7，pc1向pc7发送了一个请求联通的报文，而cp7收到请求报文之后做出了回应

同时这两个端口分别经过了路由器的端口1也就是0/0/1也经过了端口5，也就是0/0/5就被交换机记录了下来

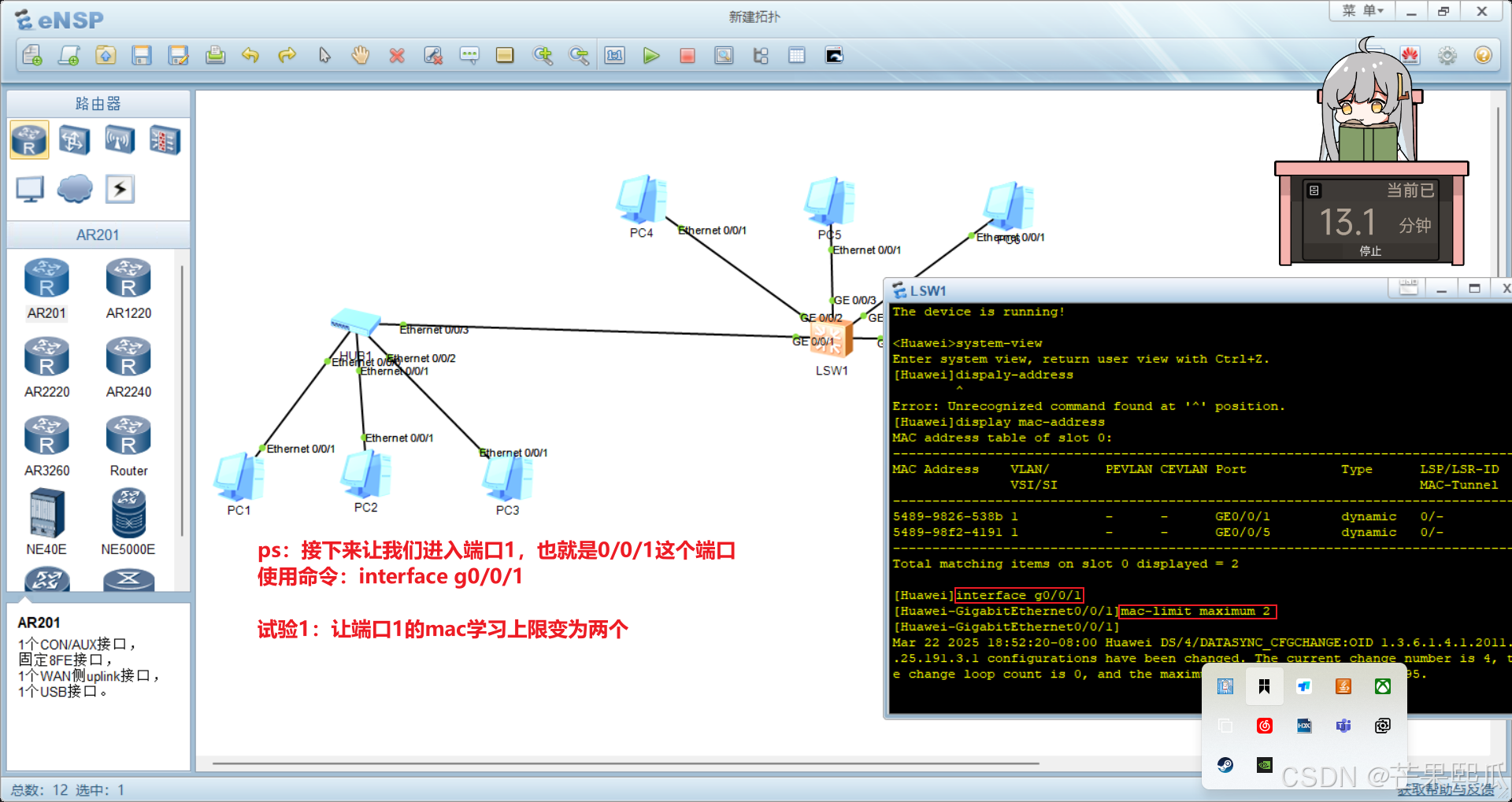

下一步：我们开始限制端口1mac地址的学习上限为2，也就是0/0/1端口mac地址的学习上限为2

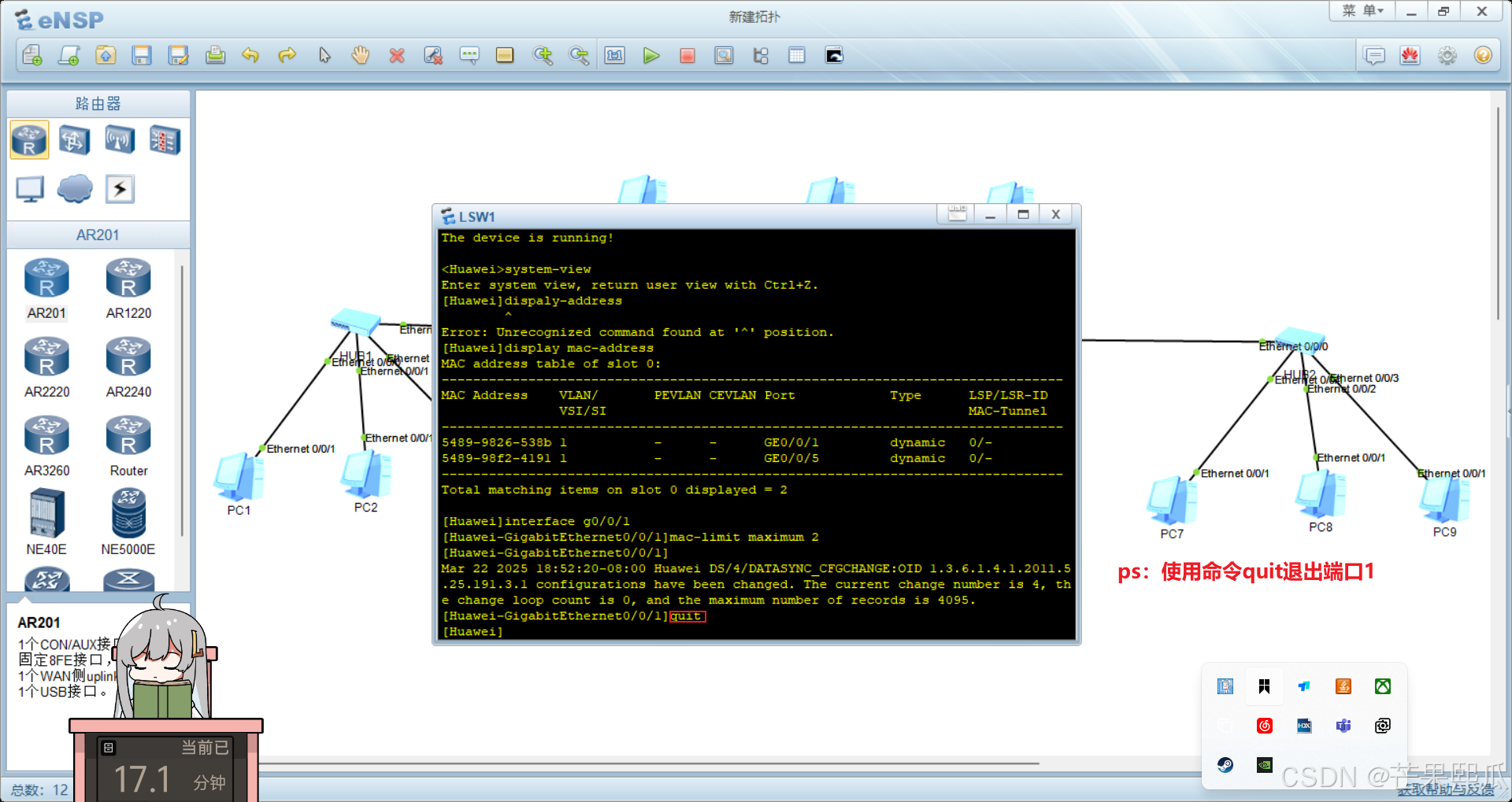

 使用命令：interface gigabitethernet 0/0/1（进入端口1）

使用命令：mac-limit maximum 2（将mac地址的学习上限改为2个）

使用命令：quit（推出端口0/0/1）

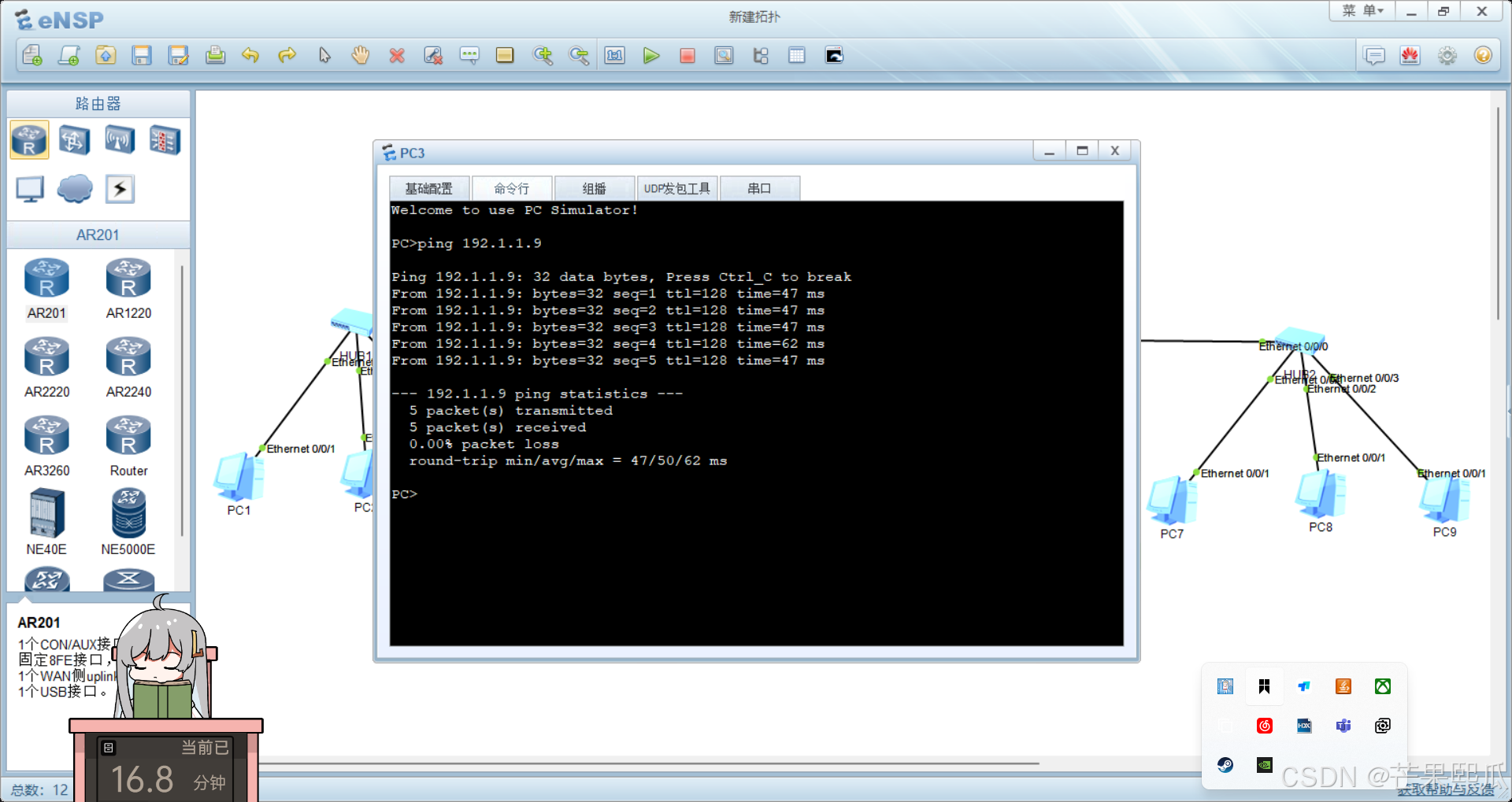

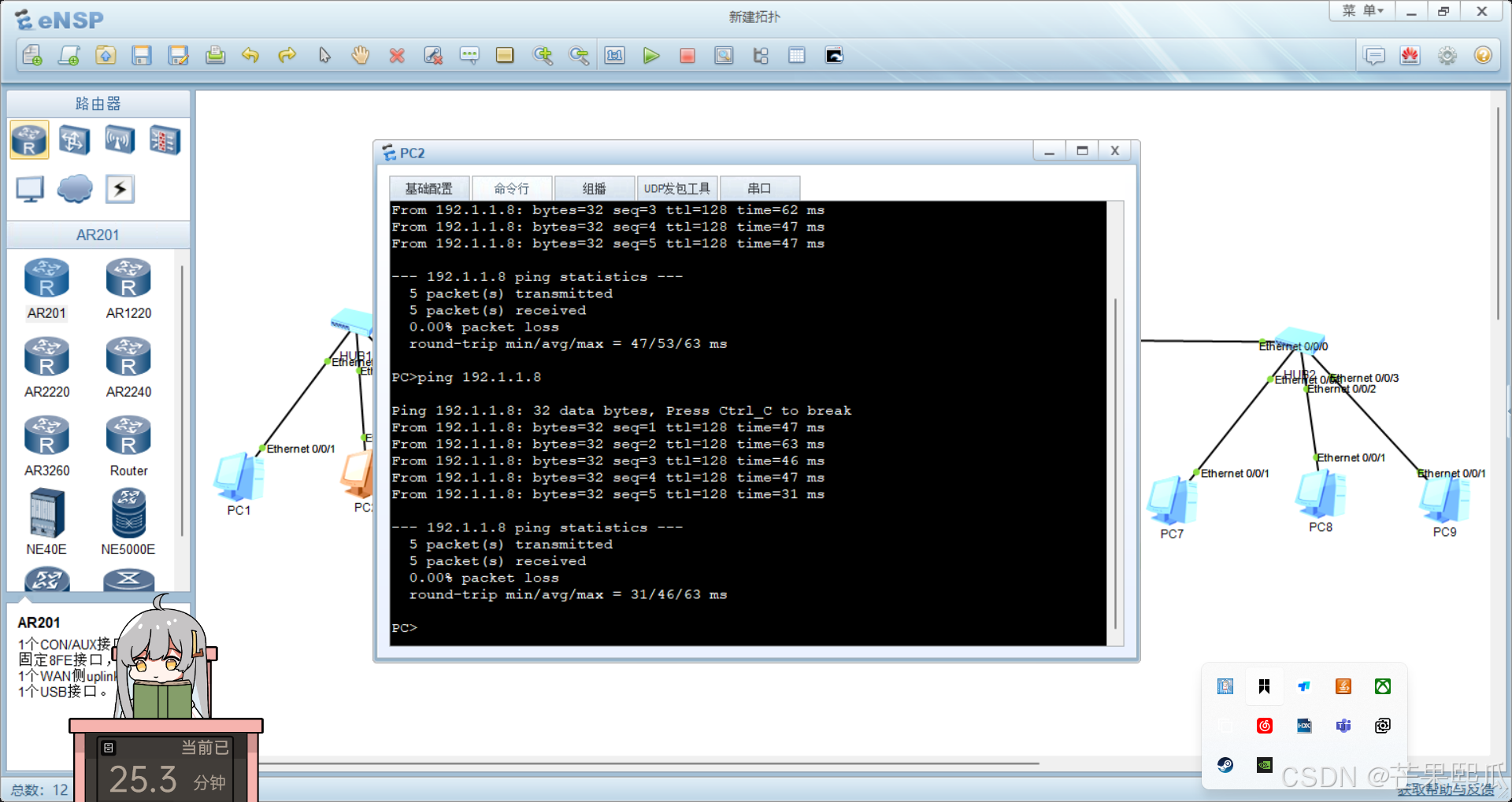

 我们使用pc1 ping pc7/pc2 ping pc8/pc3 ping pc9

用于测试报文因为pc1 ping pc7/pc2 ping pc8/pc3 ping pc9之后

正常情况下我们可以看到三个0/0/1以及三个0/0/5的端口



使用命令：display mac-address 查看mac表



因为我们刚刚限制了0/0/1的端口学习上限为2,所以记录到的0/0/1的端口只有两个，而0/0/5的端口却有三个



接下来实验2：关闭端口0/0/5这个端口



使用命令 ： interface g0/0/5（进入端口5）

使用命令：mac-address learning disable（关闭端口5的mac地址学习）

使用命令：quit（退出端口5）





与之前一样： 使用pc1 ping pc7/pc2 ping pc8/pc3 ping pc9（用来测试端口5是否关闭）

因为我们之前把0/0/1的mac地址学习上限设为了2个，之后又将0/0/5的端口给关闭了

所以我们之后只会看到两个0/0/1端口的请求连接报文而看不到端口0/0/5的回应报文

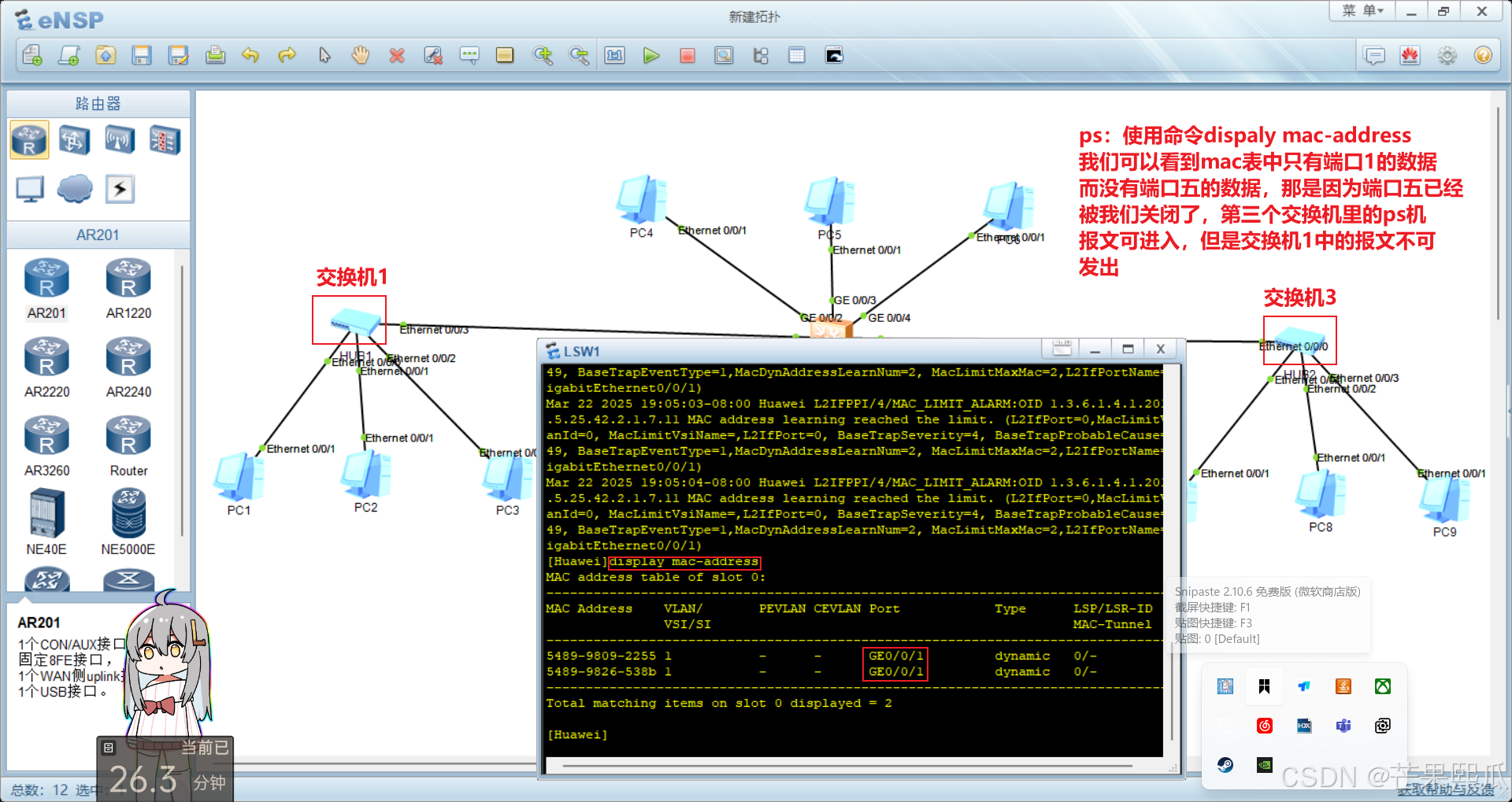

使用命令：display mac-address查看mac地址
