ENSP内使用wireshark进行抓包，并且解析icmp报文

实验目的：

1、在ENSP中搭建网络拓扑图

2、使用ENSP进行抓包实验

3、使用wirshark进行抓包，并且解析icmp



以下为实验步骤：

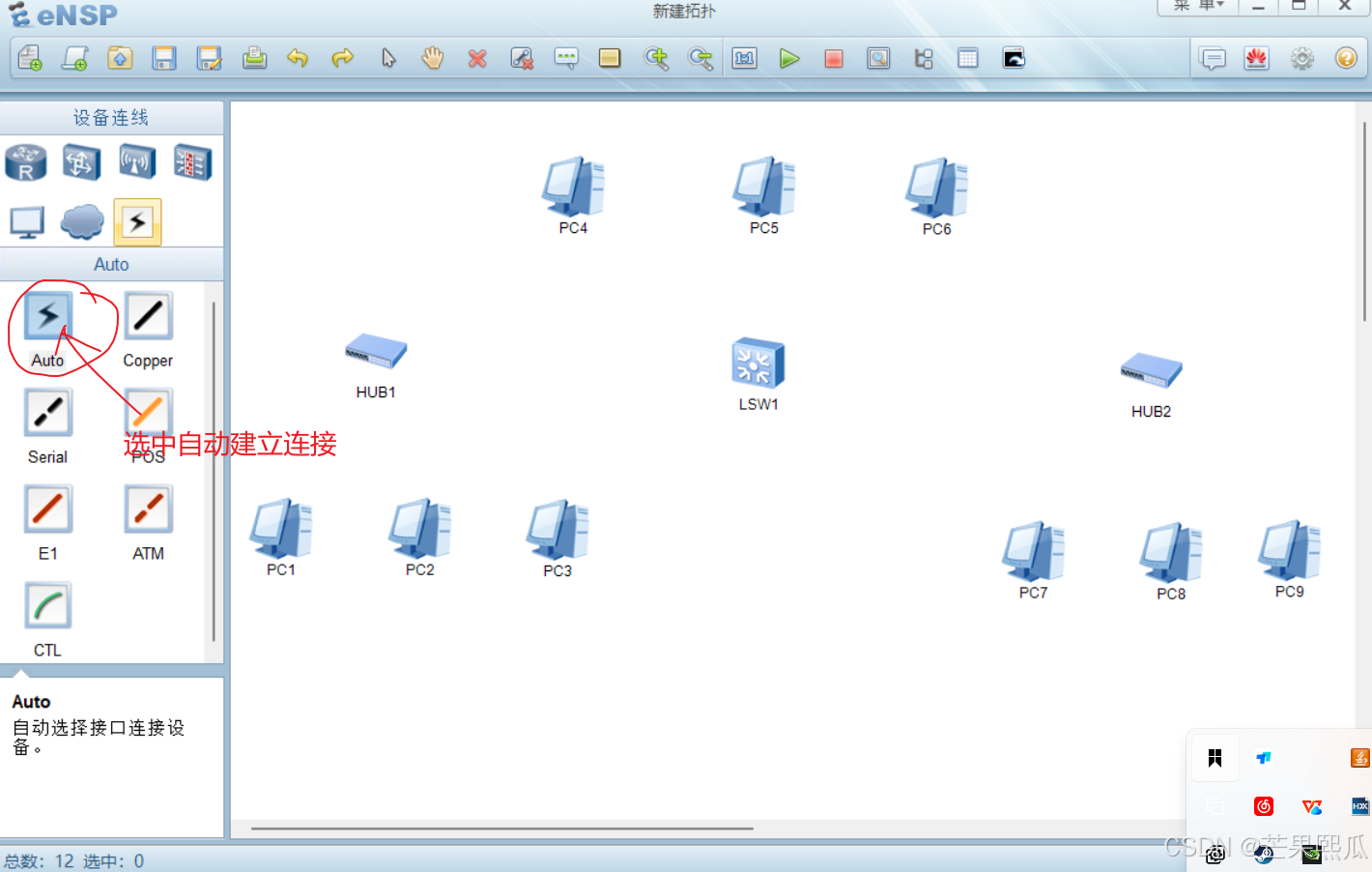

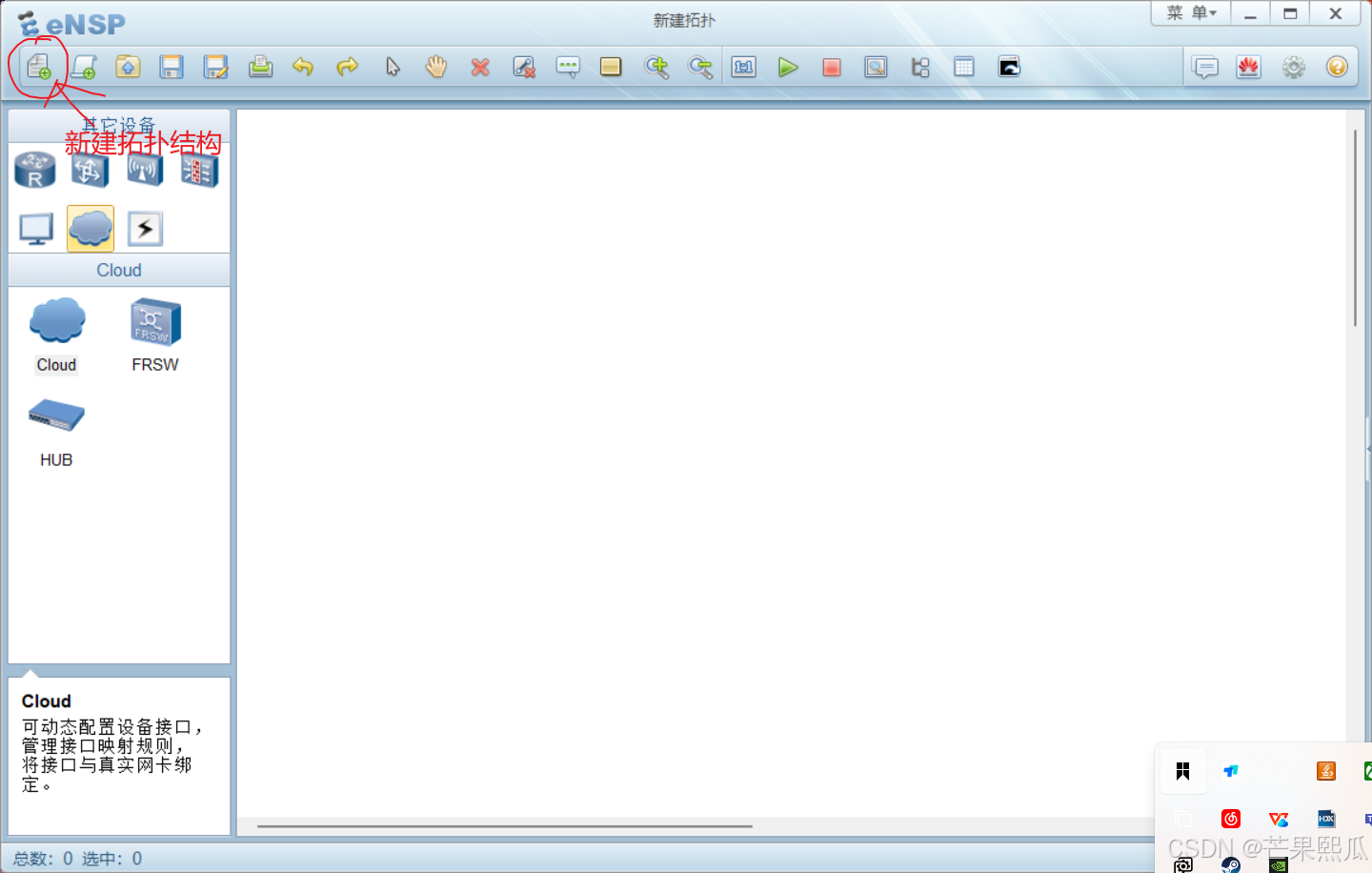

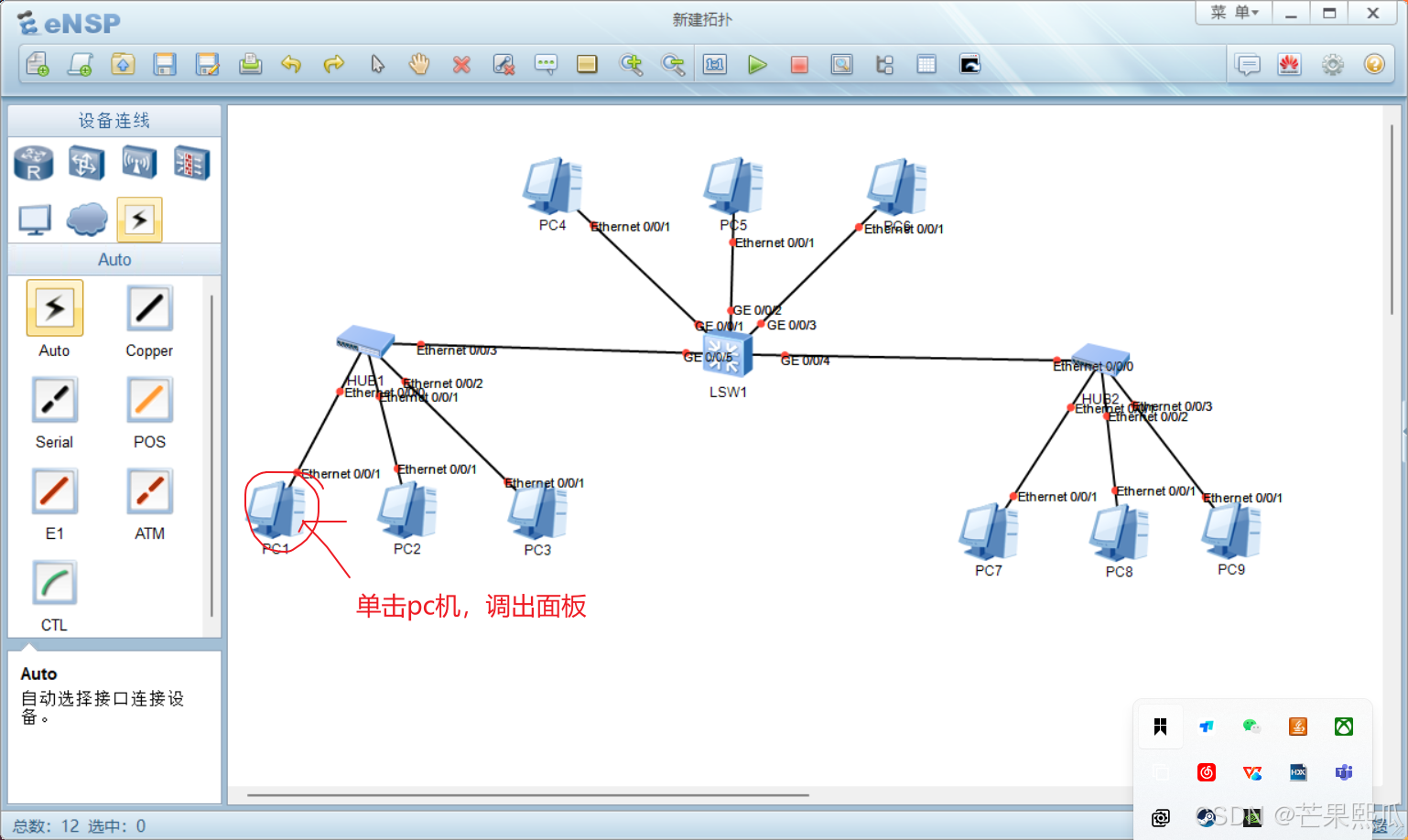

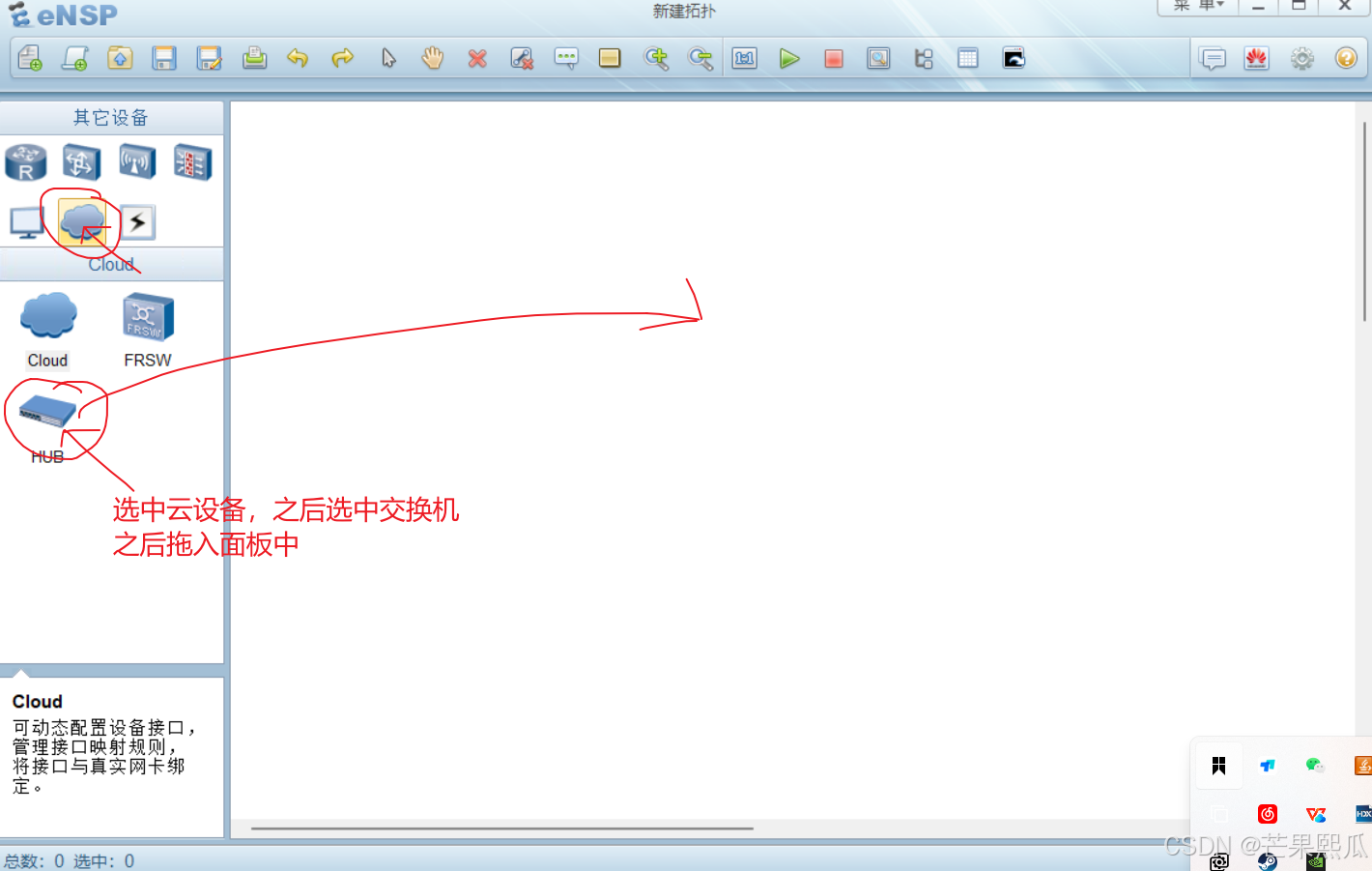

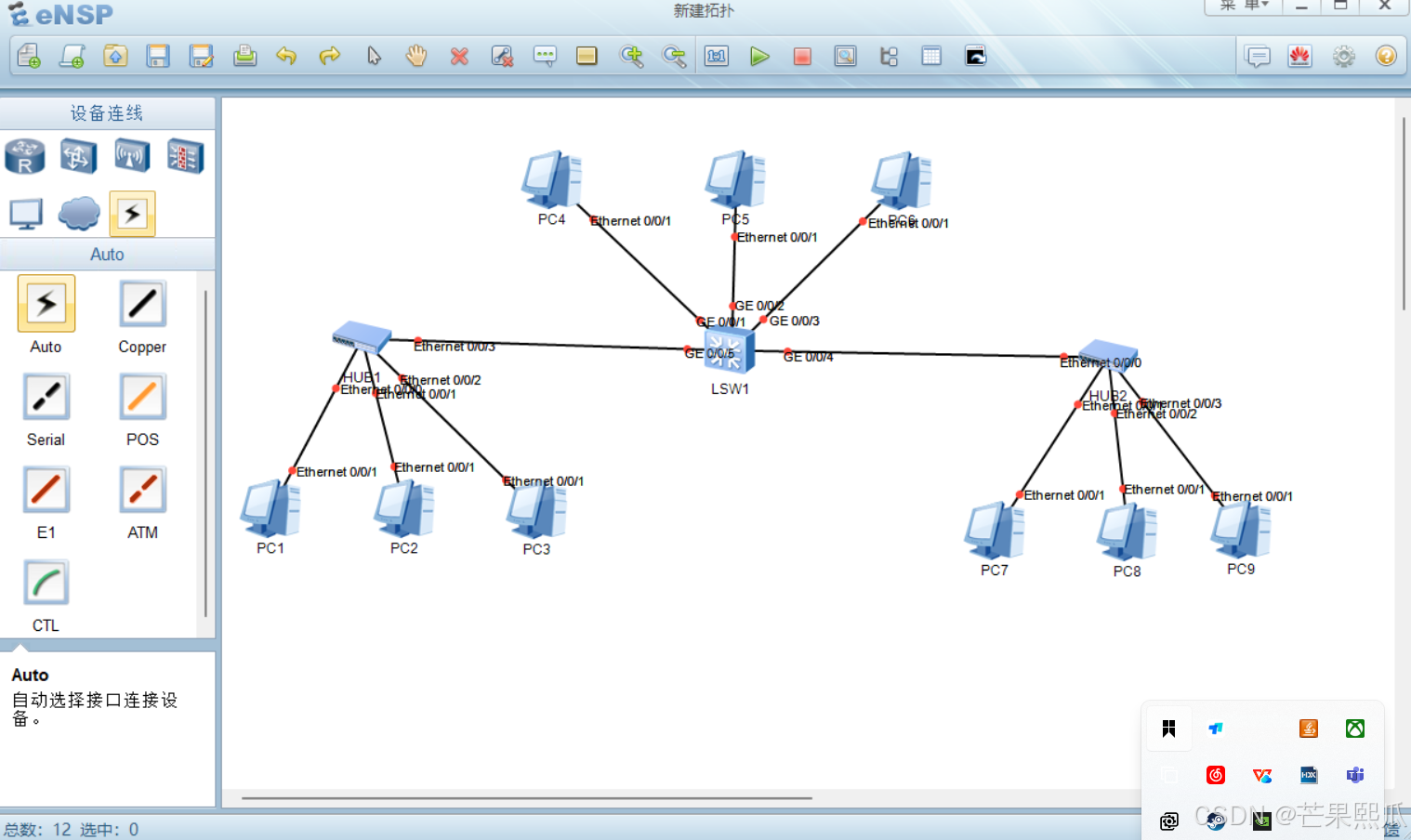

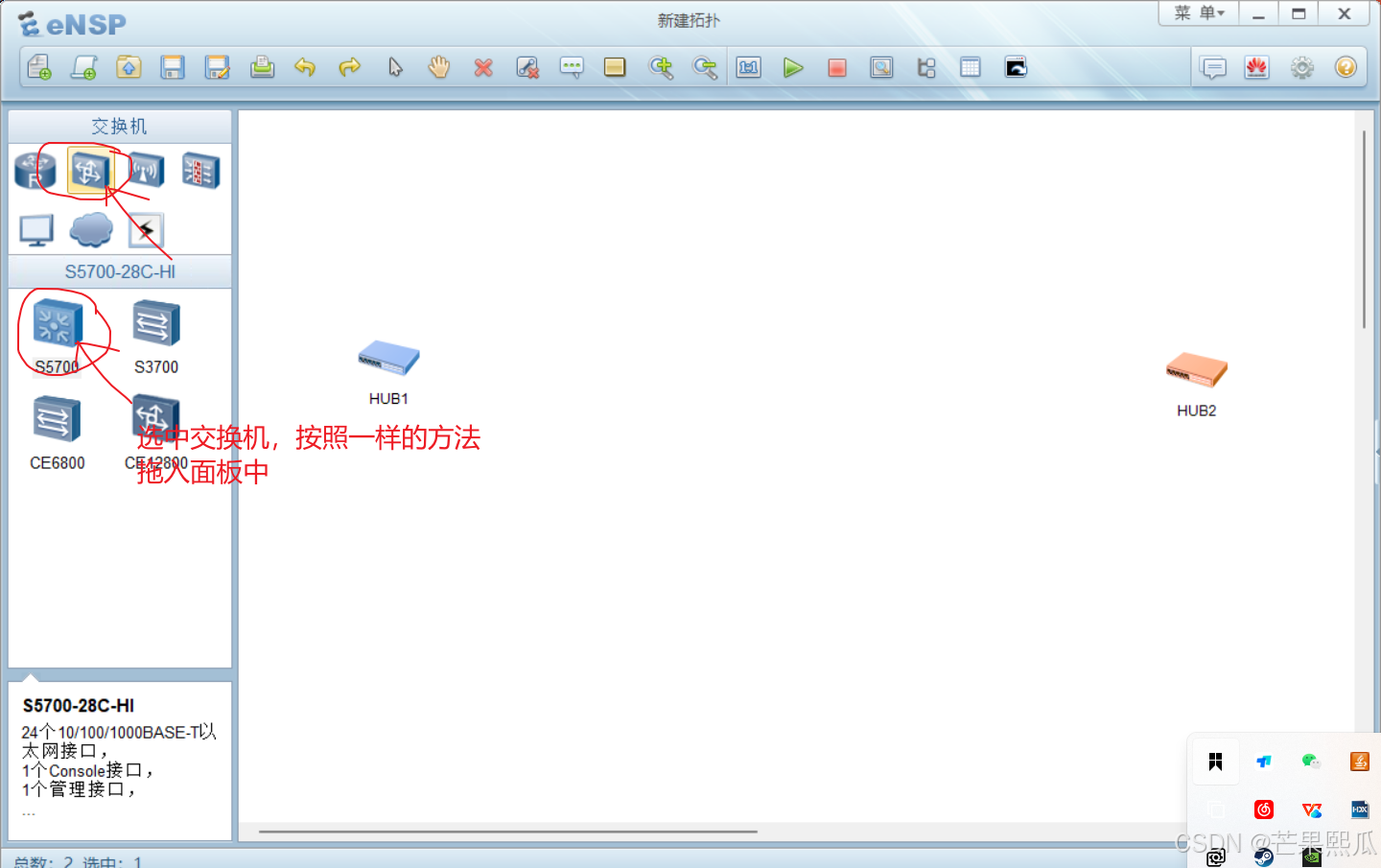

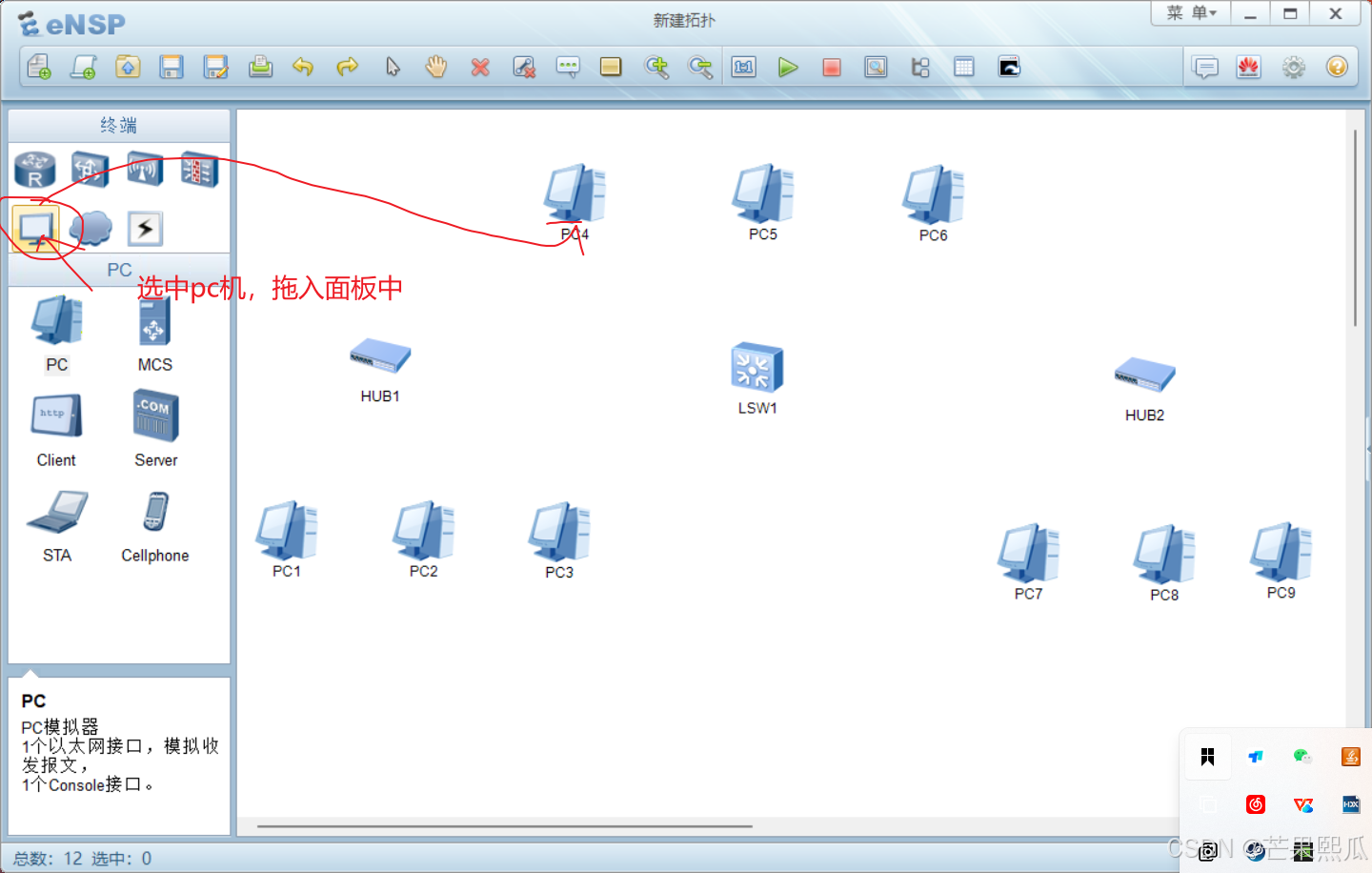

1、搭建网络拓扑图

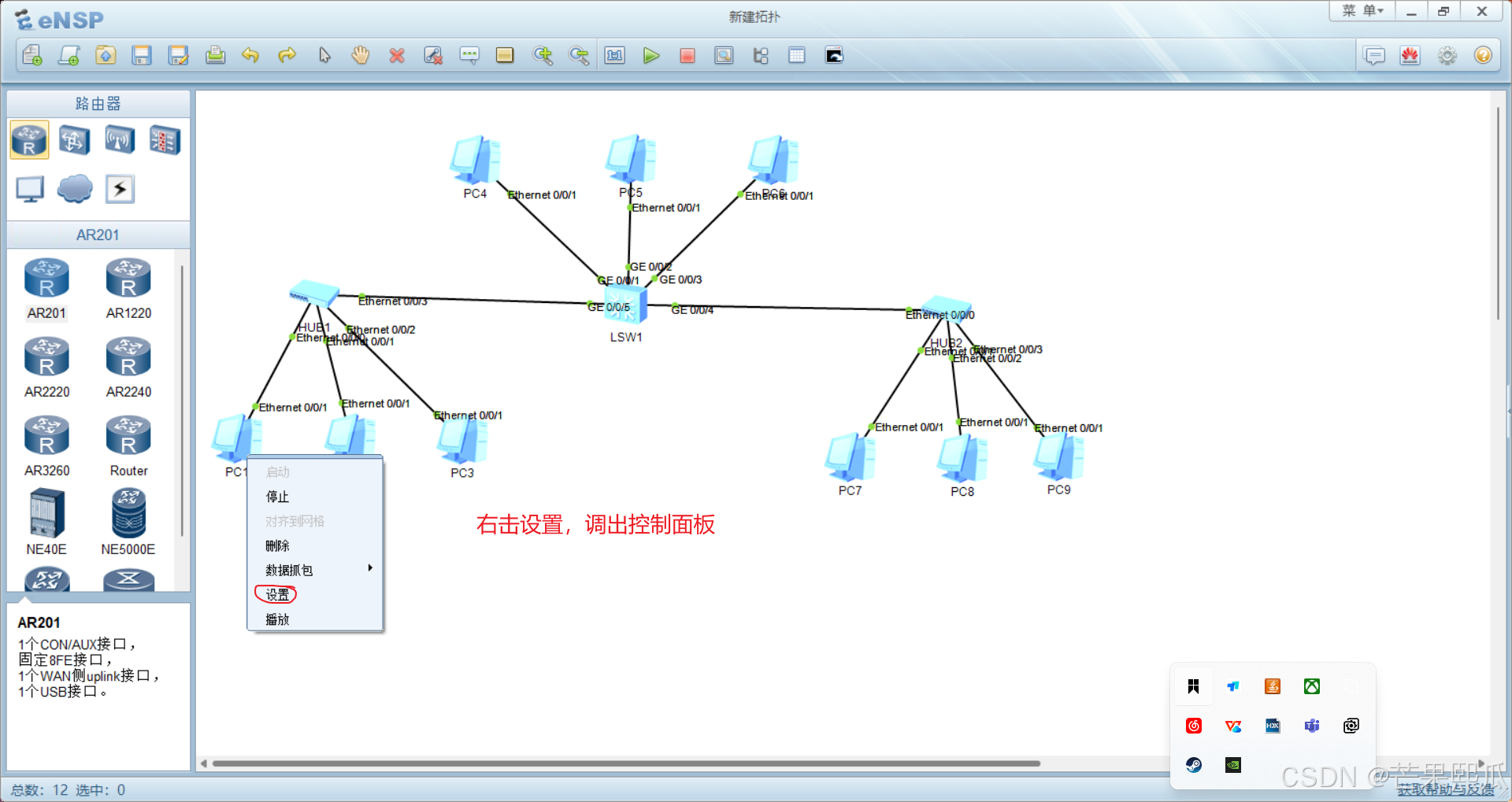

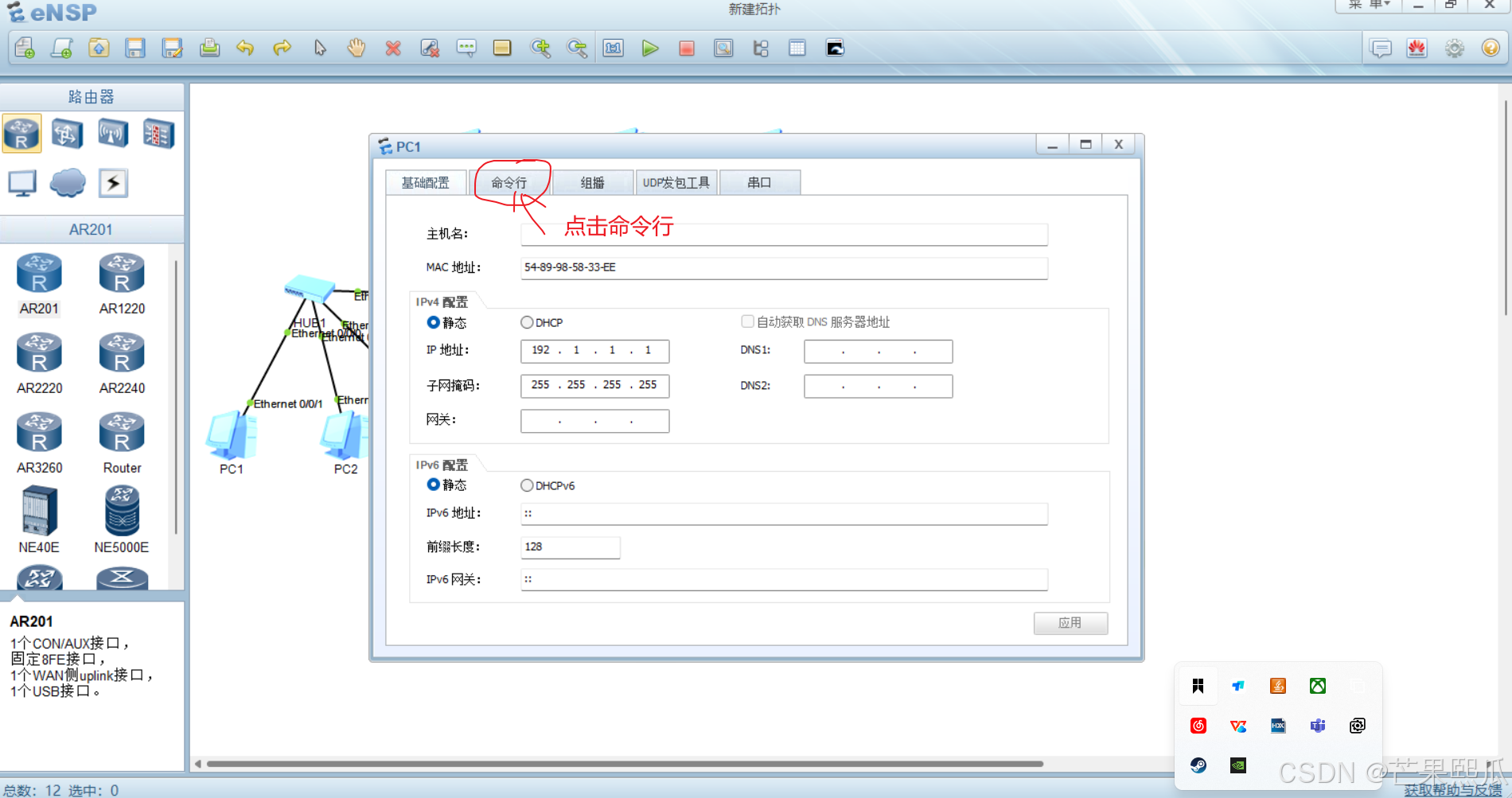

 建立完成拓扑结构后进行ip设置与子网掩码设置

 这里需要注意：有个错误就是面板上的子网掩码是：255.255.255.255

但是一定要按照255.255.255.0进行设置，因为我们使用的是C类ip地址

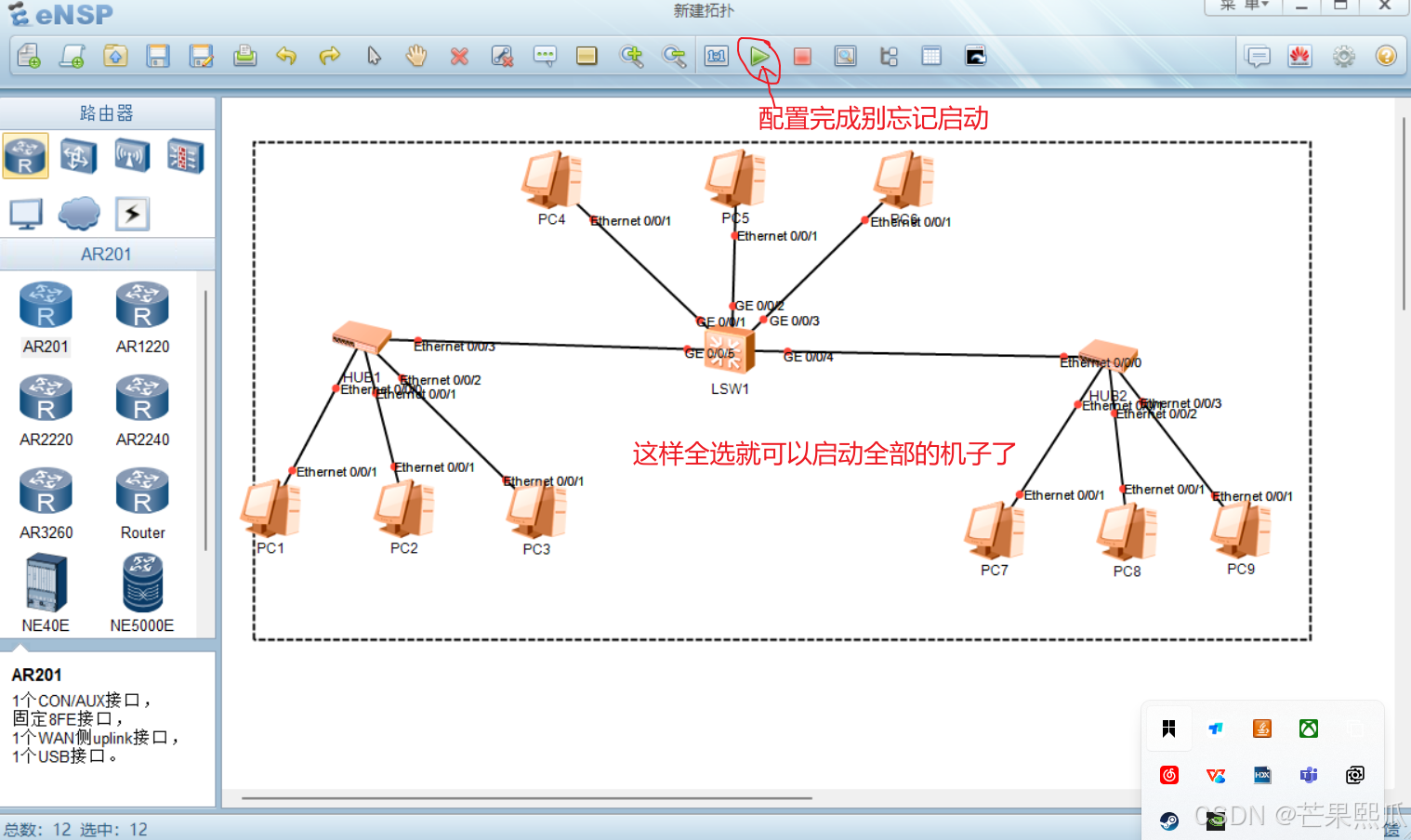

 设置完成后就能启动pc机

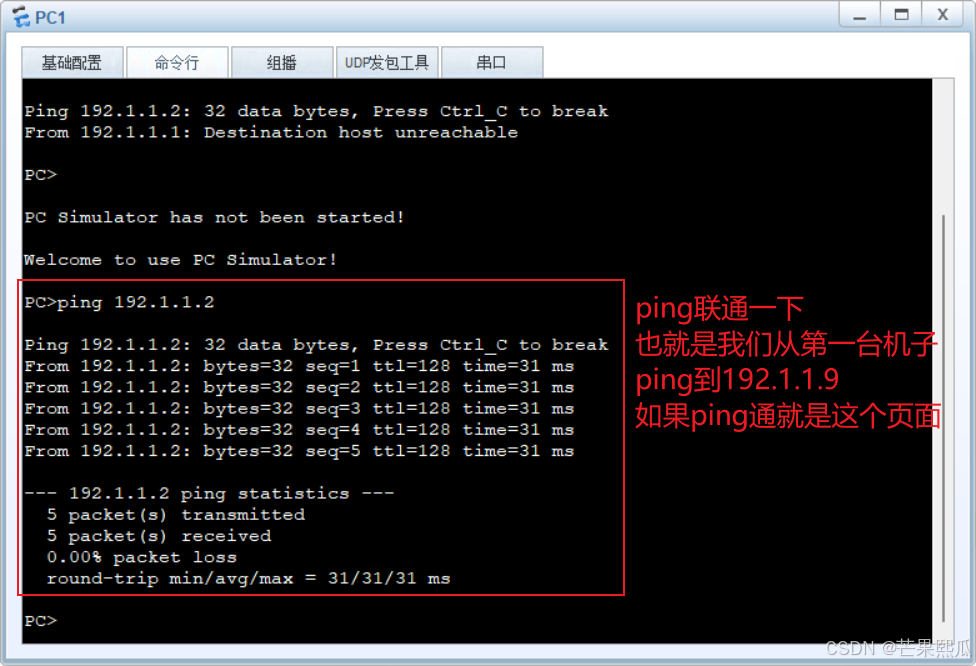

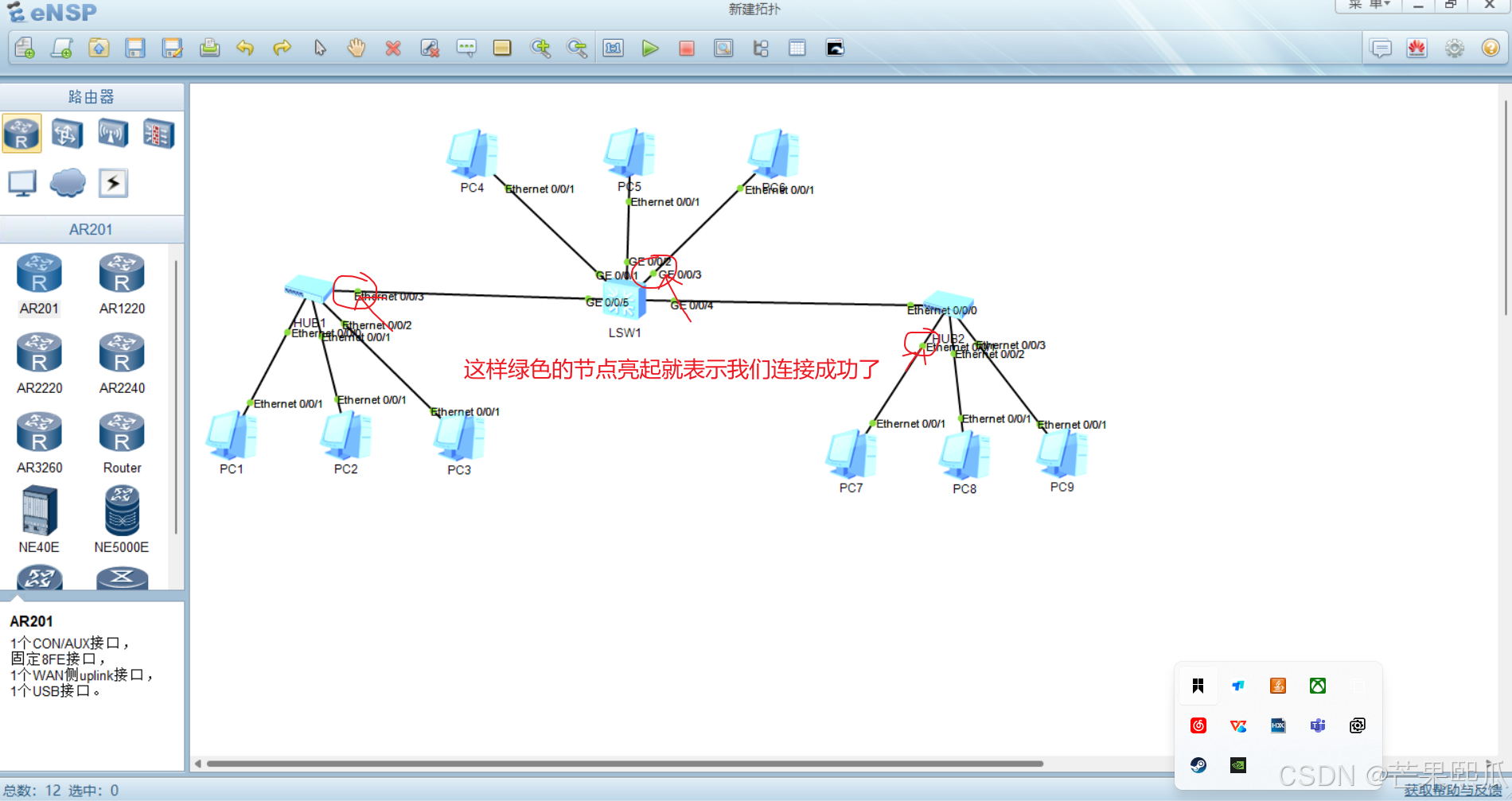

 检查pc机是否联通

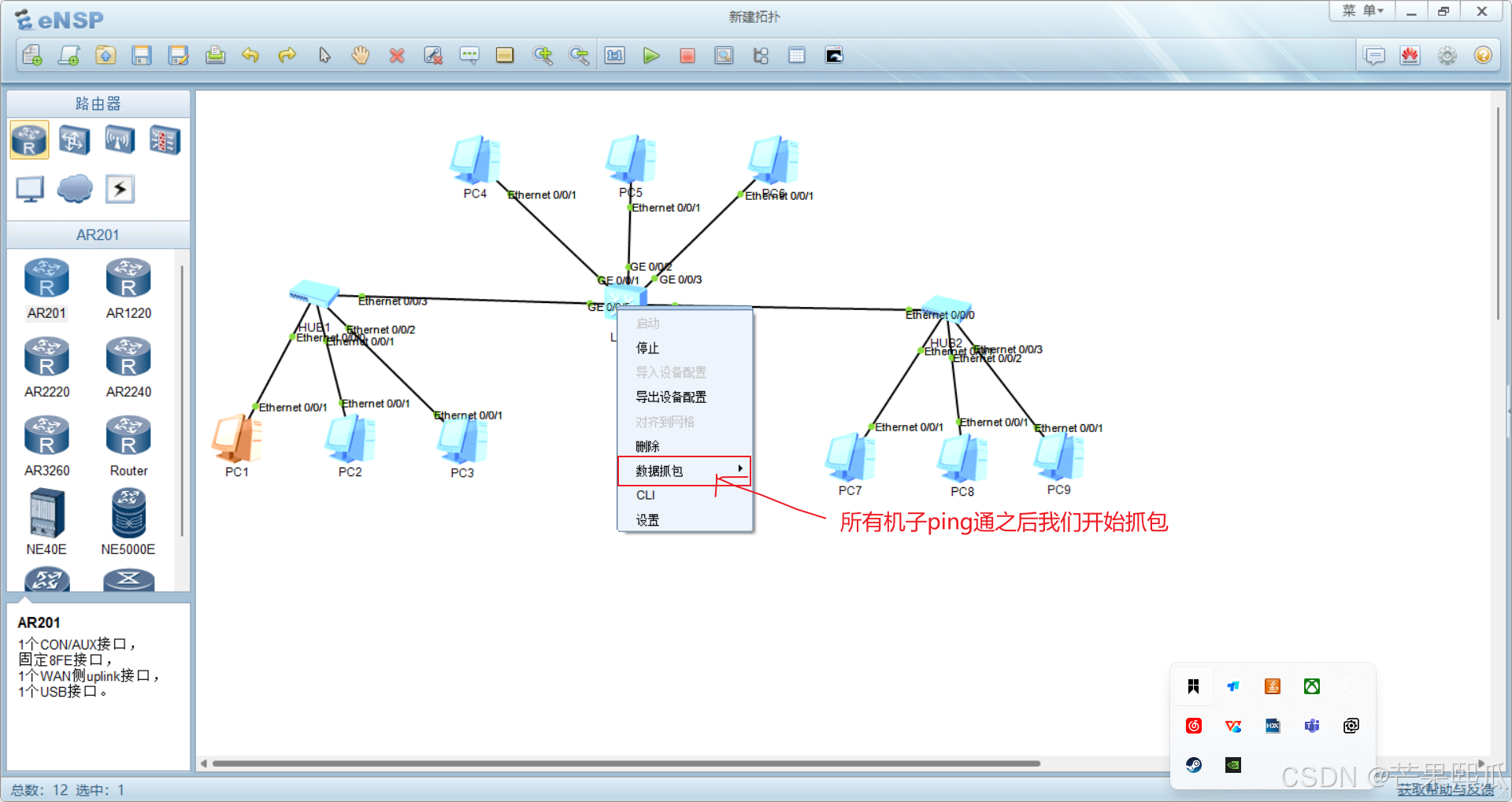

 我们先试用wireshark进行数据的抓包

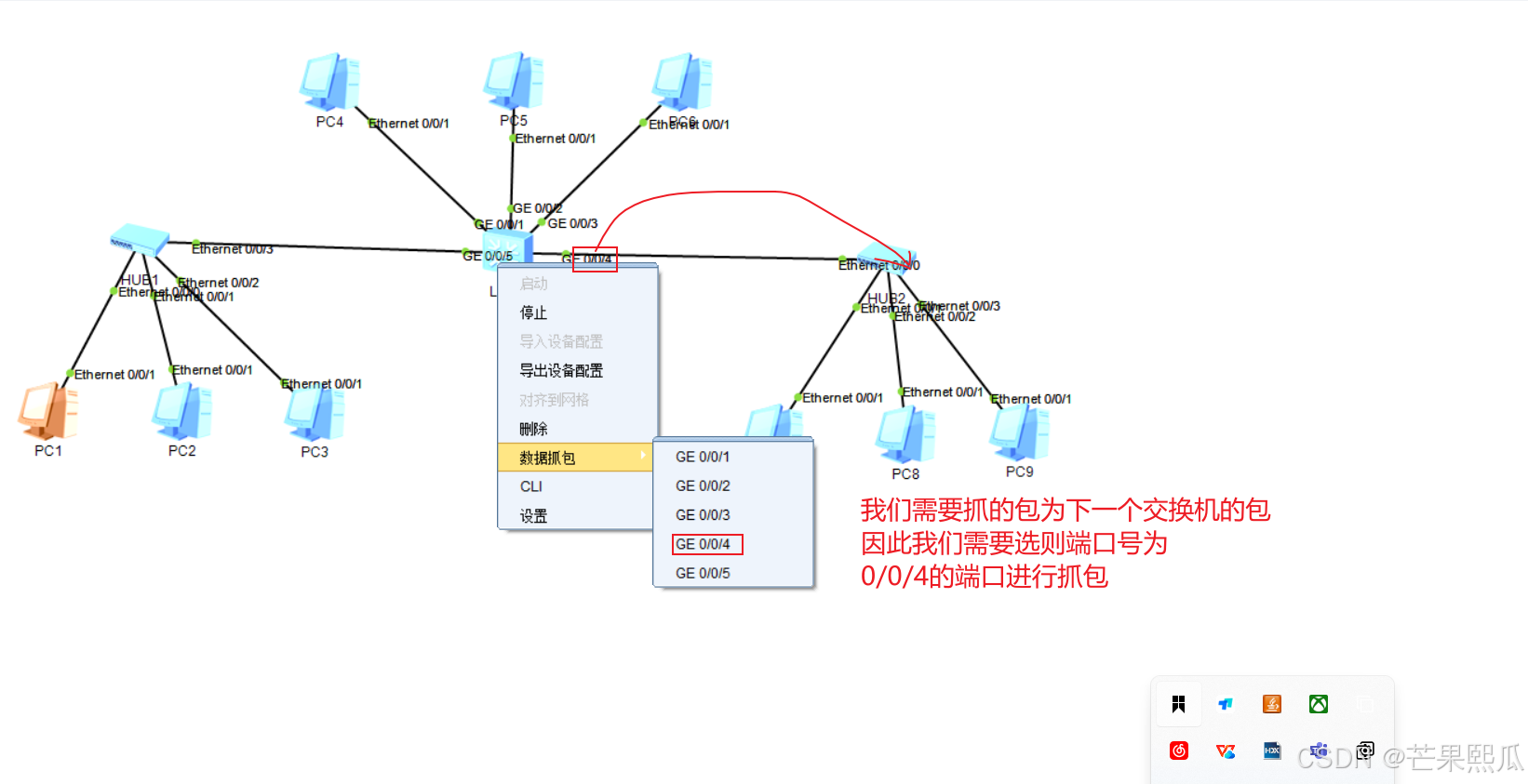

我们需要实验的端口为：0/0/4，也就是抓包第三个交换机内的报文

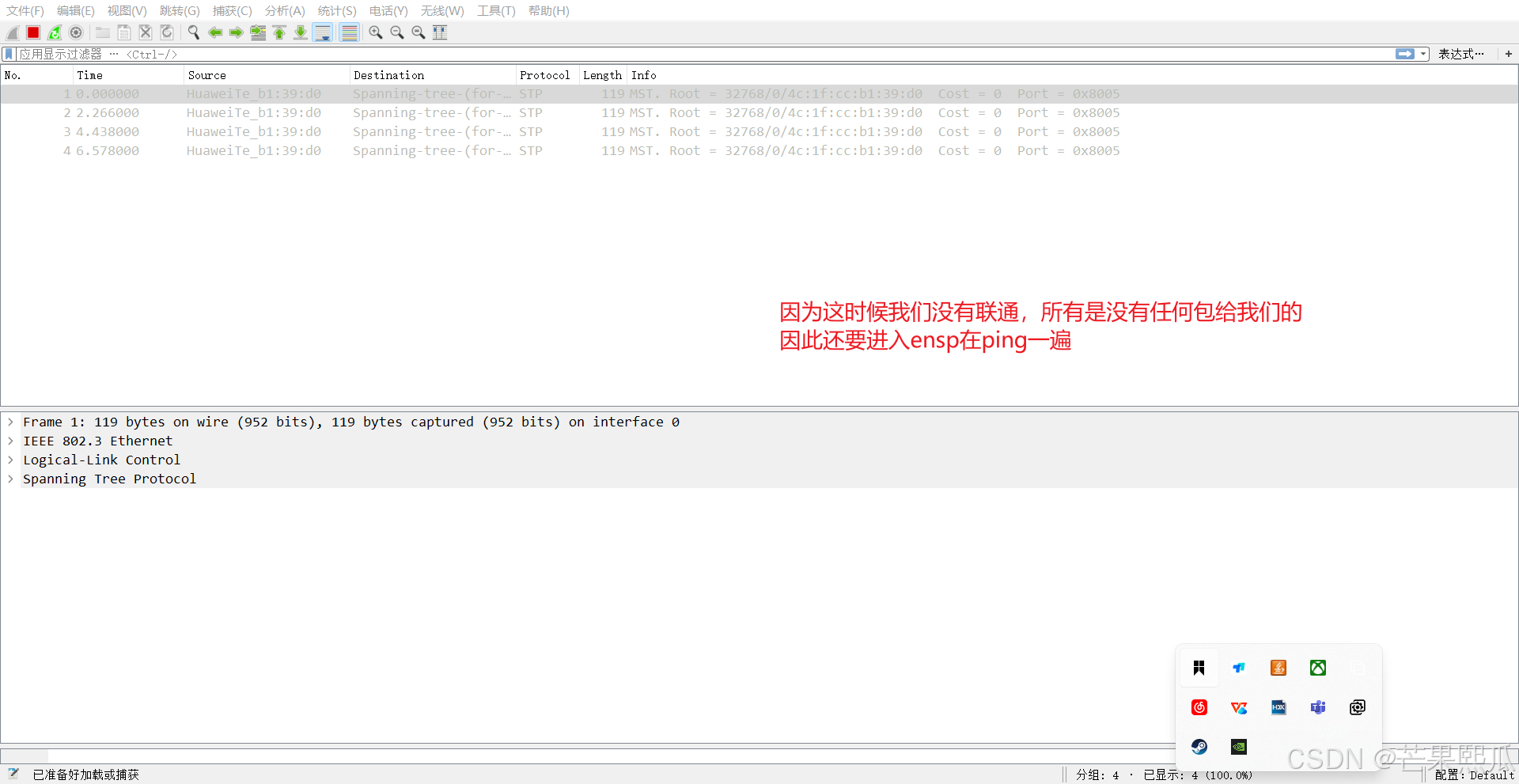

 一开始进行抓包是没有icmp报文的，需要我们在ensp中使用pc1请求联通pc9

也就是pc1 ping pc9

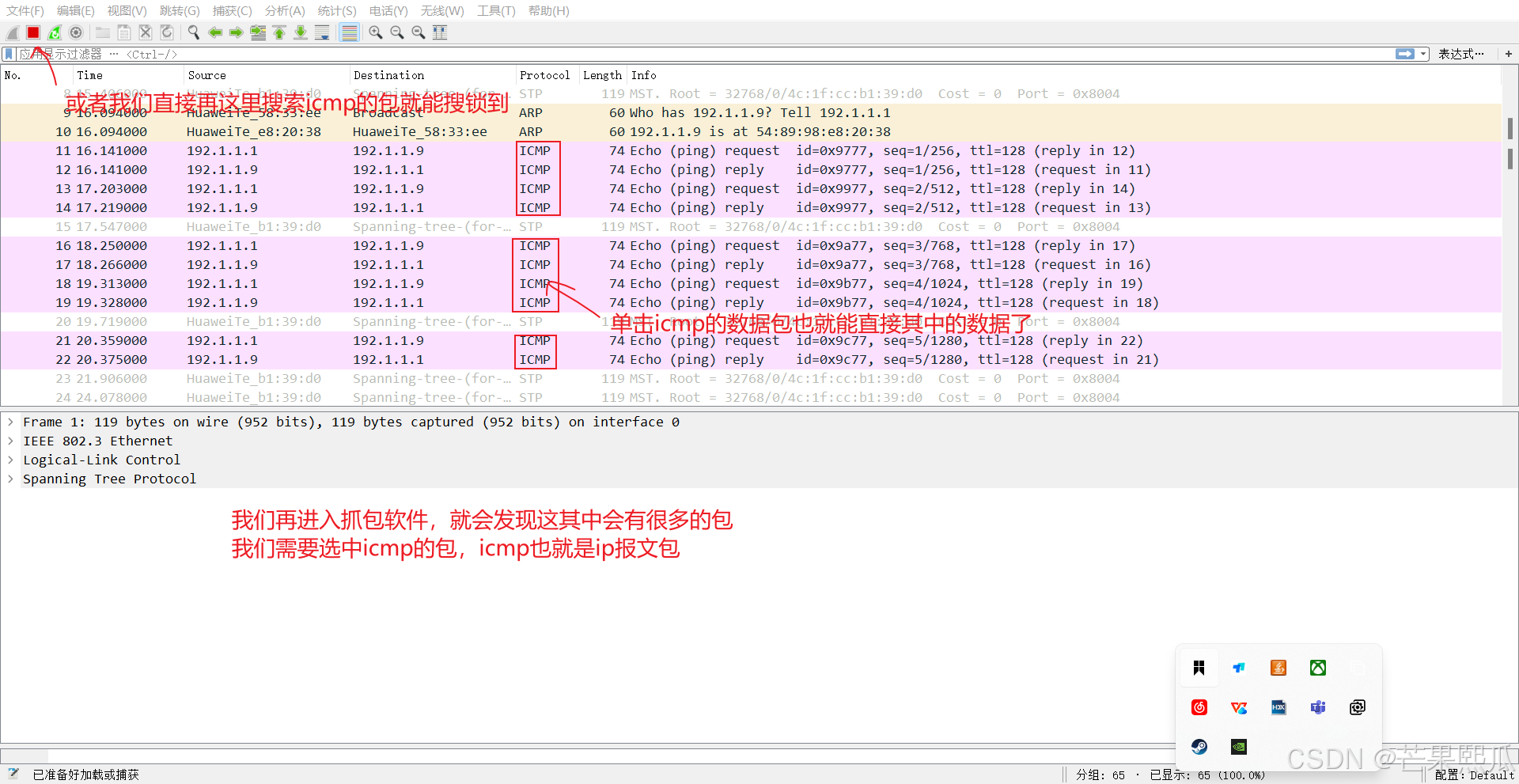

 之后我们再回到wireshark进行查看

其中显示的icmp报文就是我们需要解析的ip报文



接下来我们进行数据包的解析

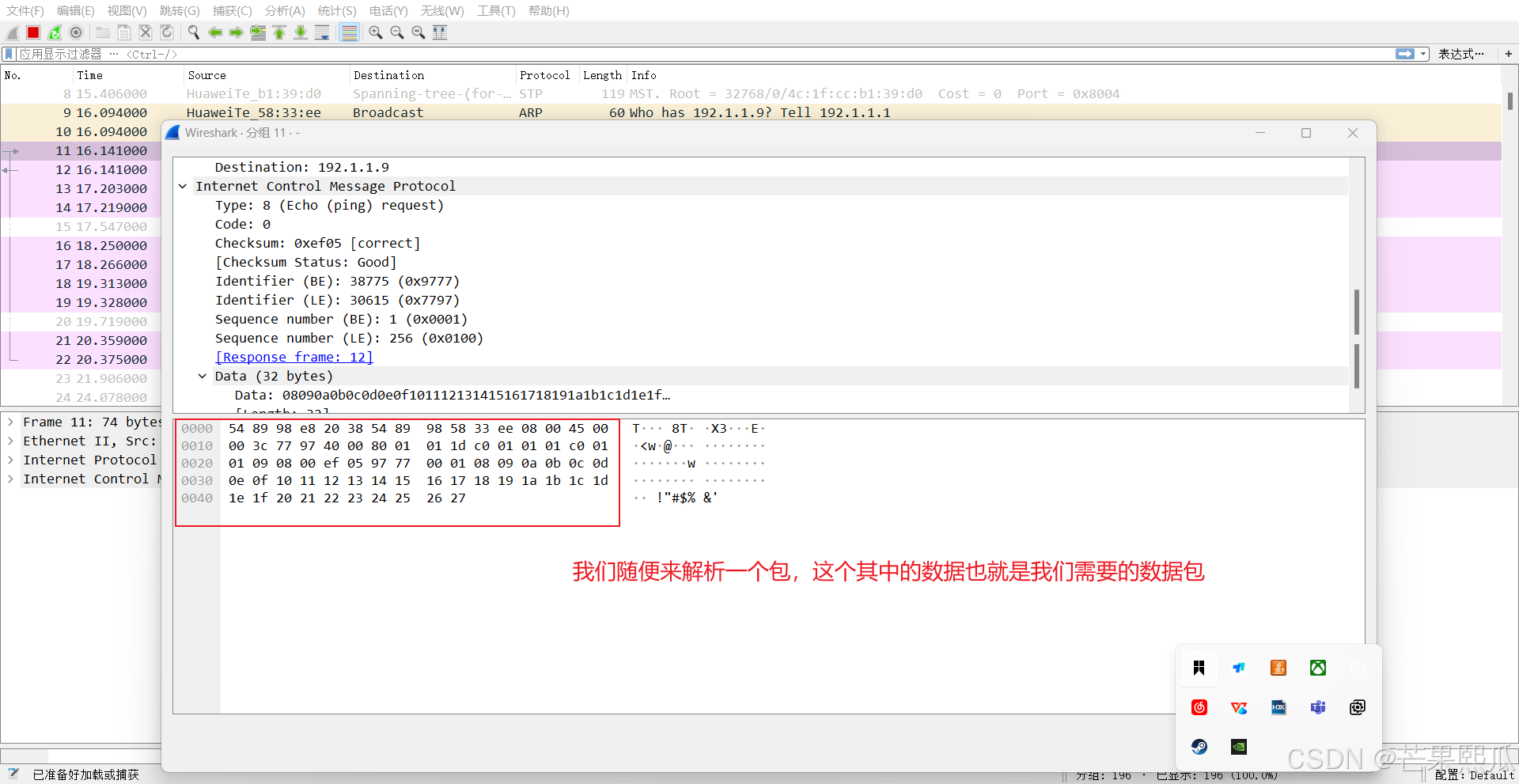

 其中我们随意找到一个包进行数据解析

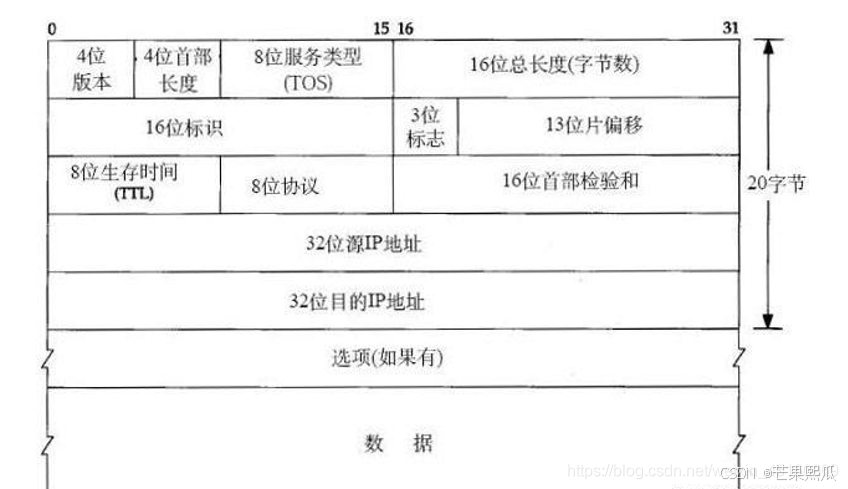

根据ip报文包的结构我们进行解析

 前四位：54 89 98 e8 20 38 为ip报文包的mac地址也就是物理地址

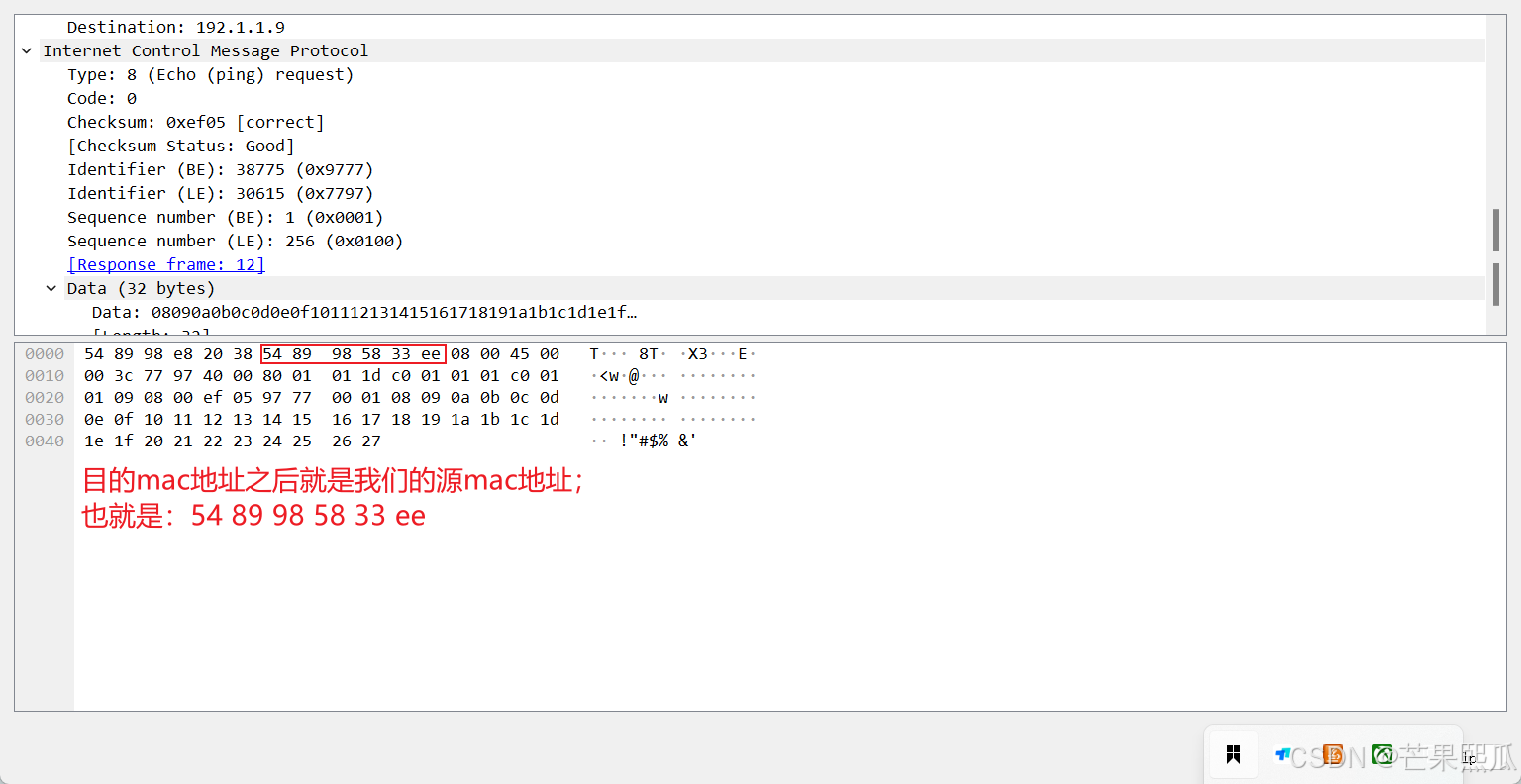

 mac后跟着的也就是源mac地址：54 89 98 58 33 ee

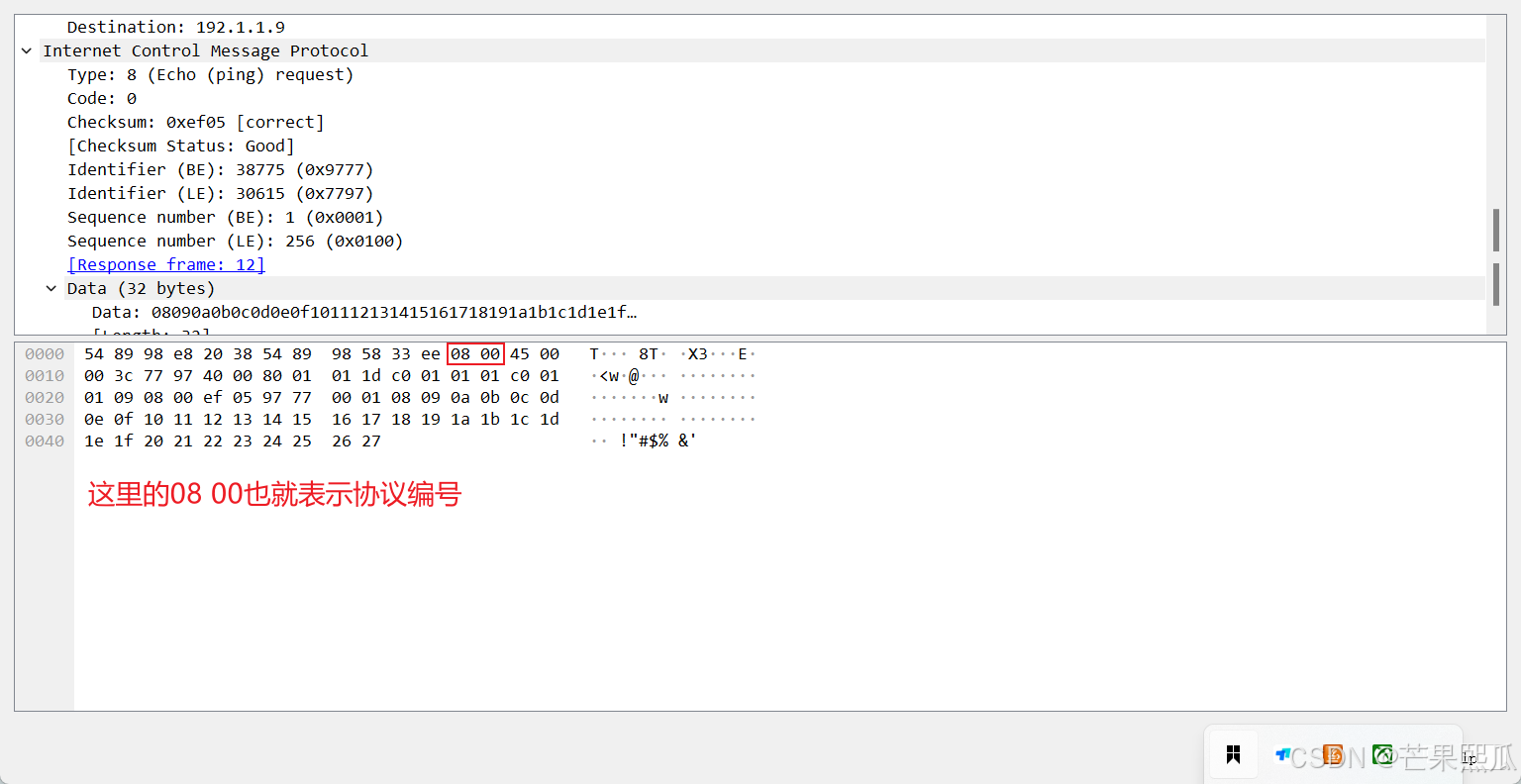

源mac地址后跟着的就是协议编号： 08 00

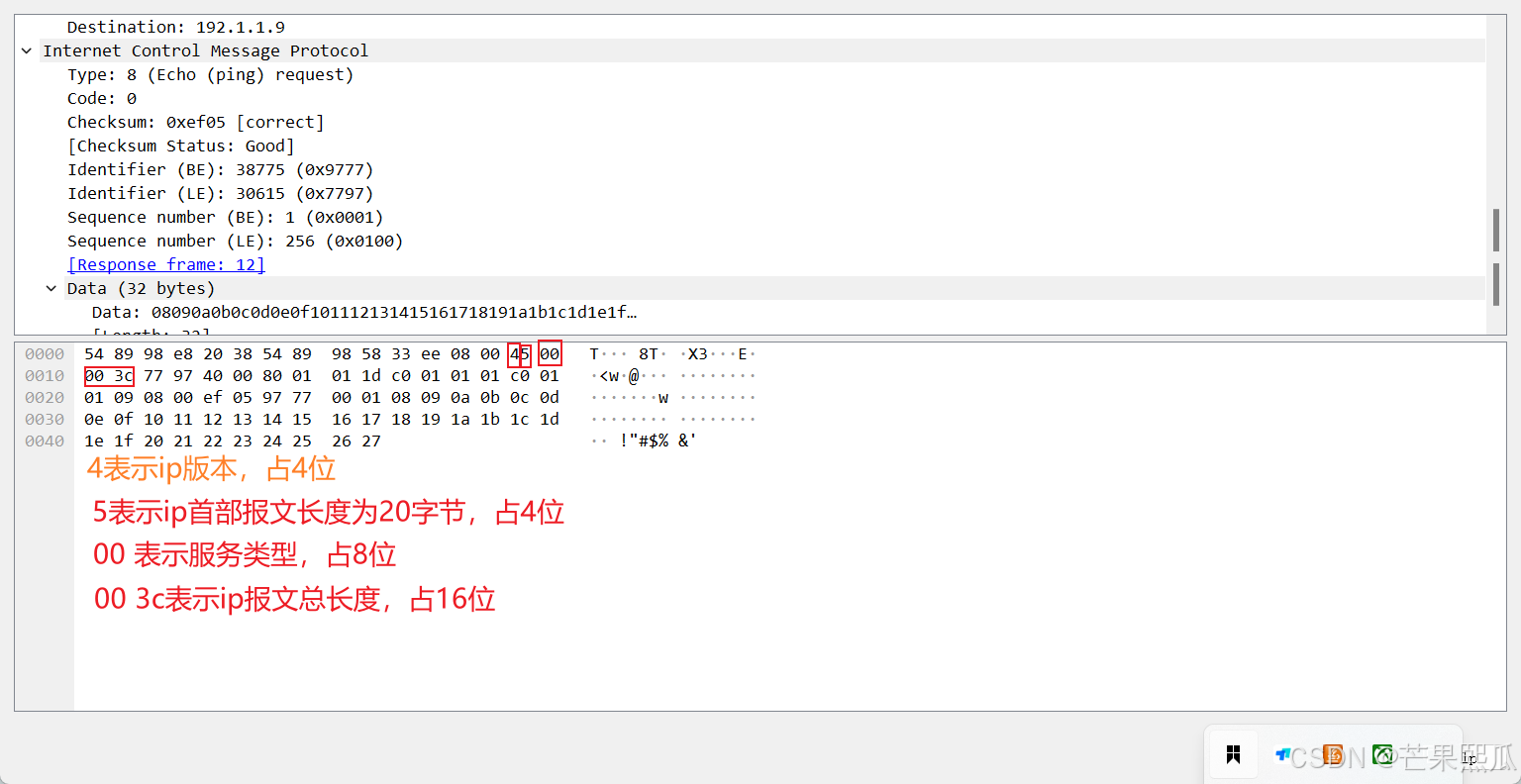

协议编号后分别为：ip版本、ip首部报文长度、服务类型、ip报文总长度

ip版本占4位为：4

 ip报文总长度为20个字节，占4位为：5

服务类型占8位为：00

ip报文总长度占16位为：00 3c

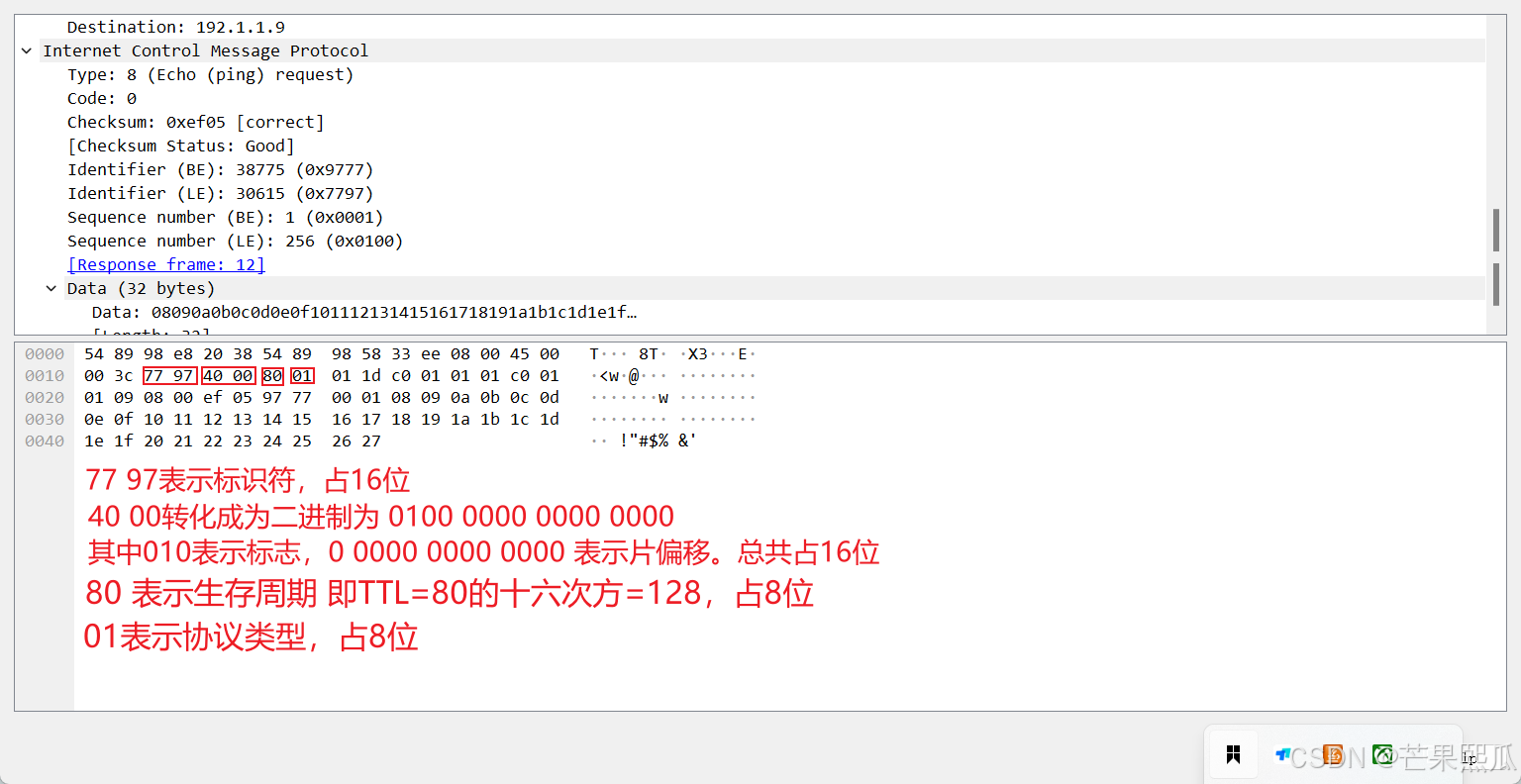

之后跟上标识符、标志、生存周期、协议类型

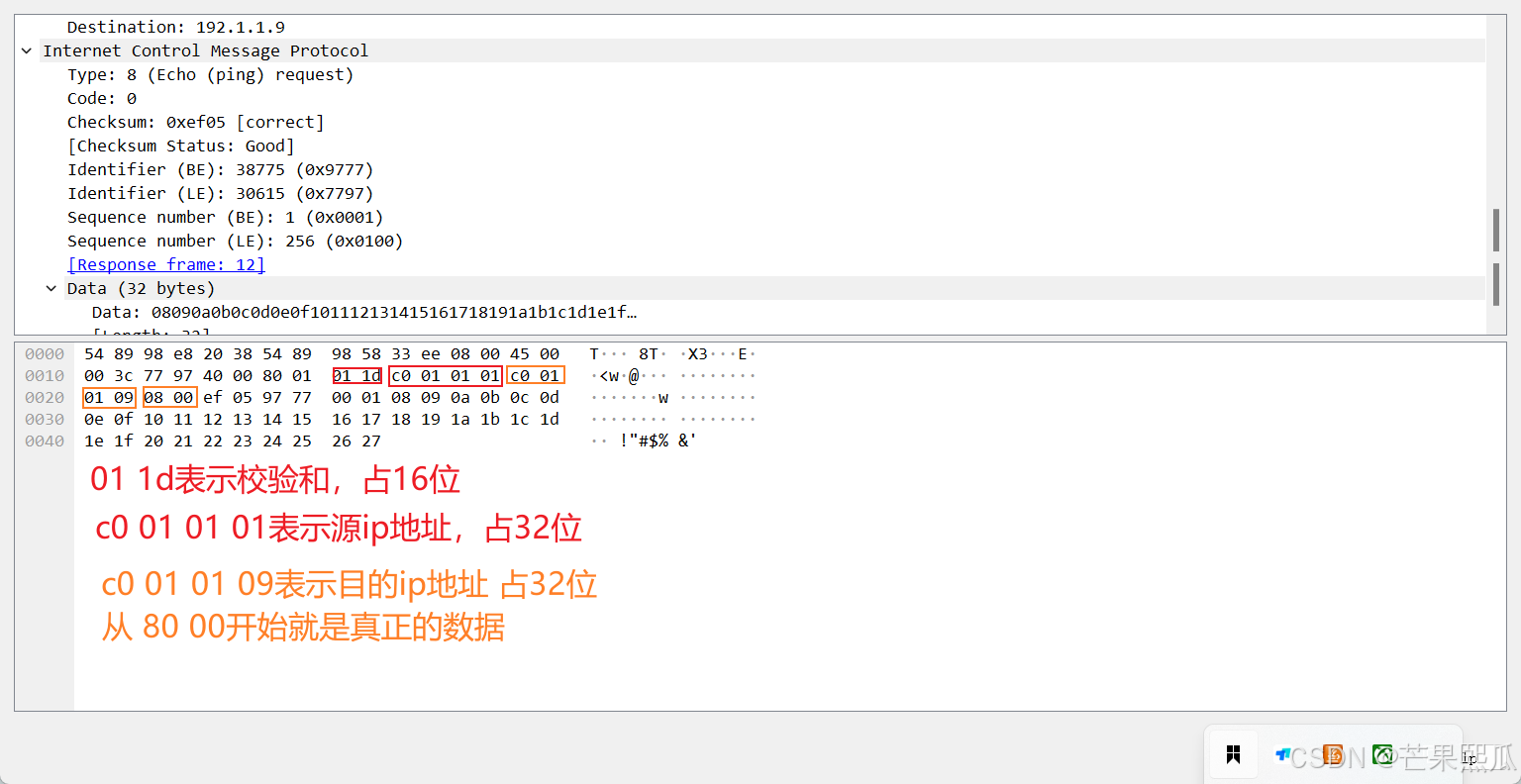

 最后为校验和 、源ip地址、目的ip、从08 00开始为真正的数据
