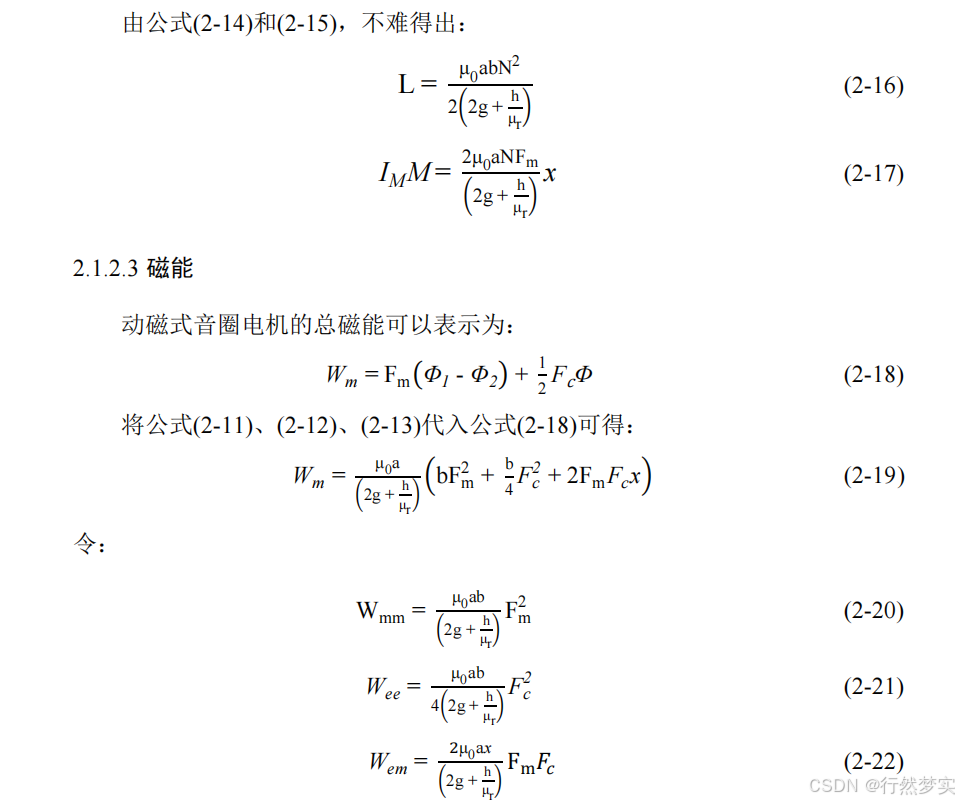

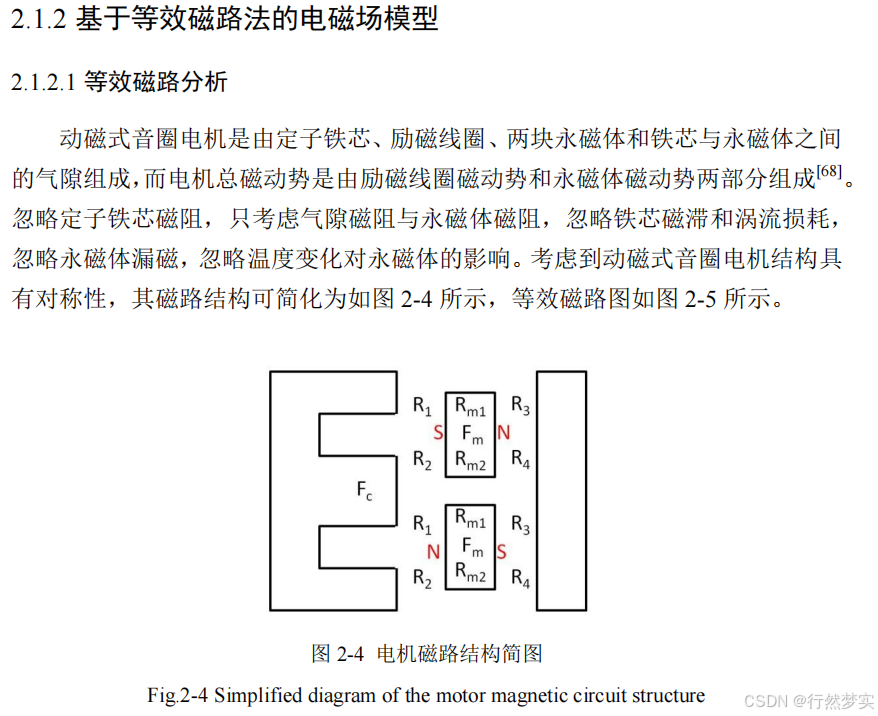

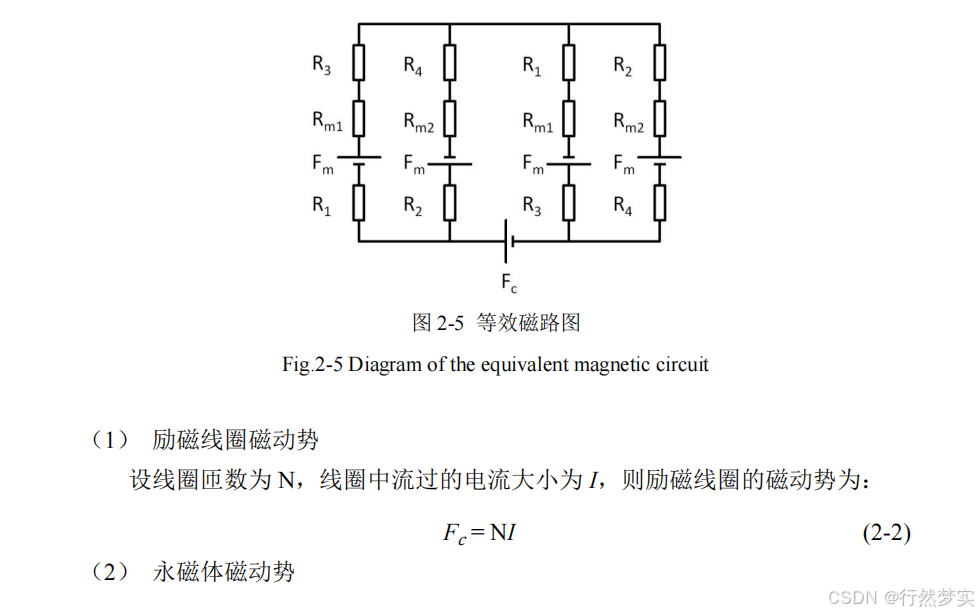

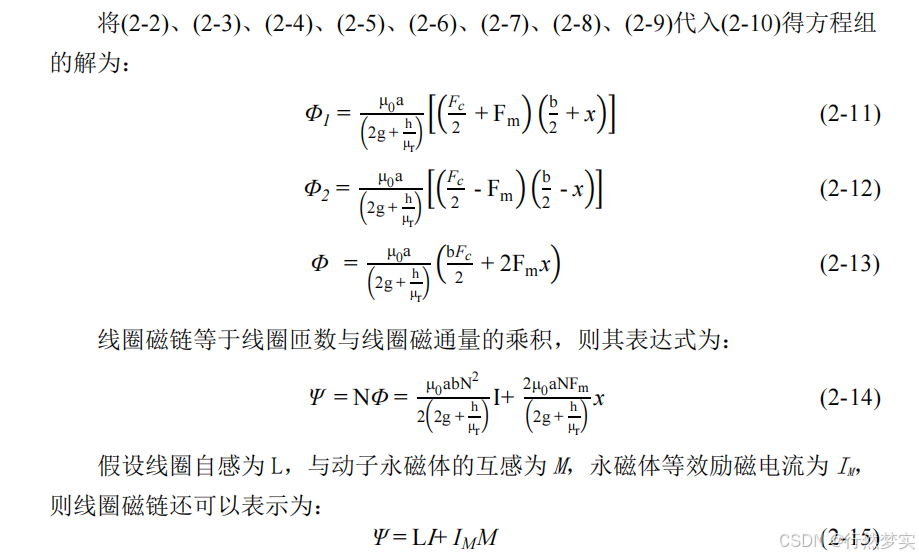

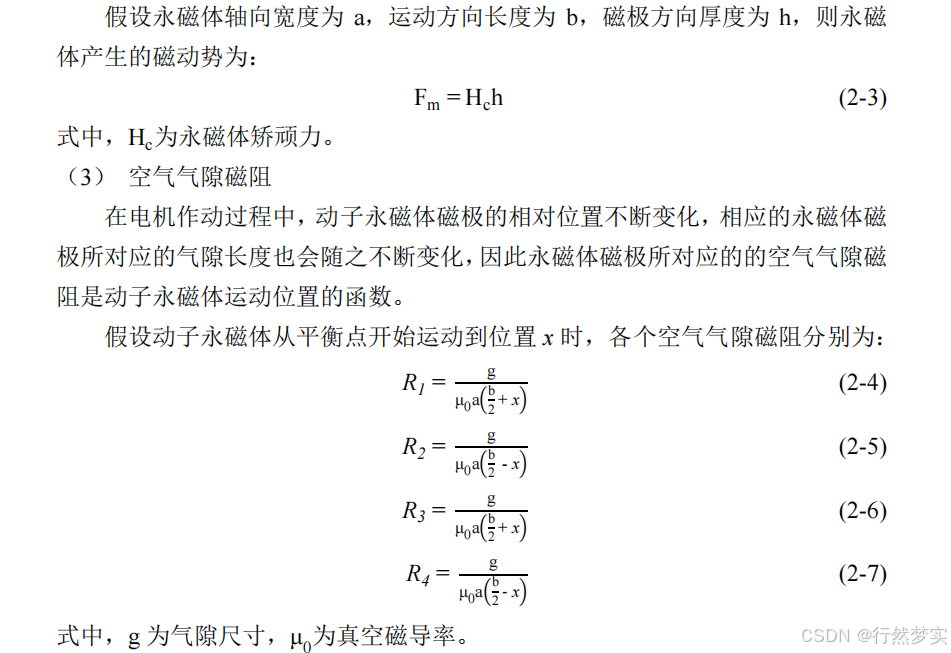

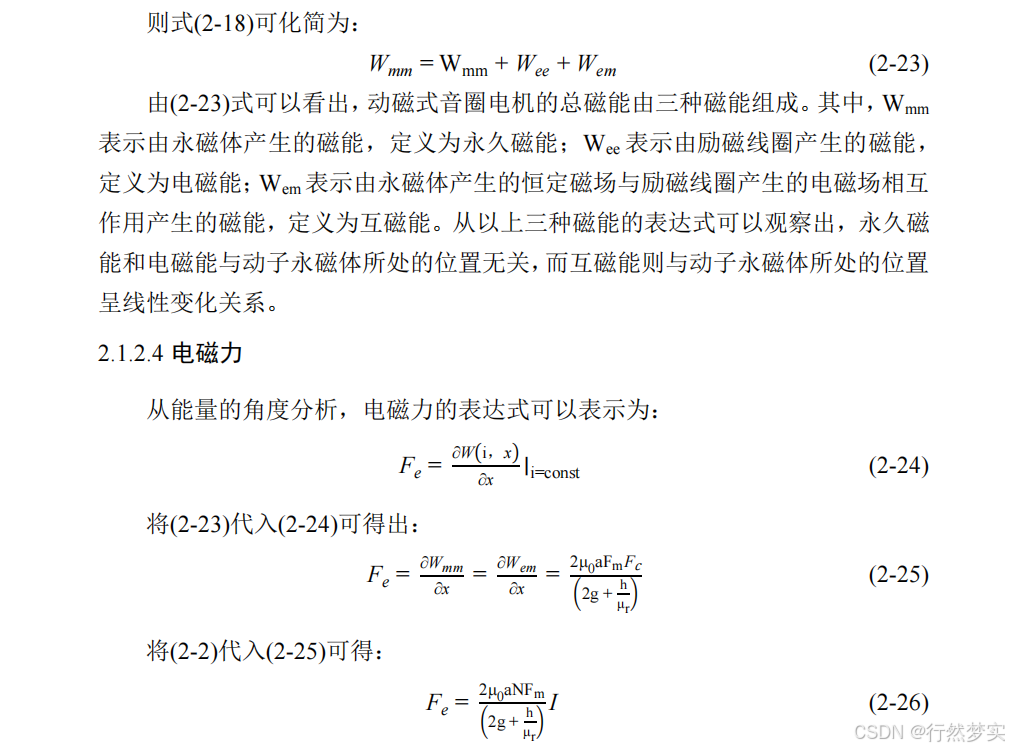

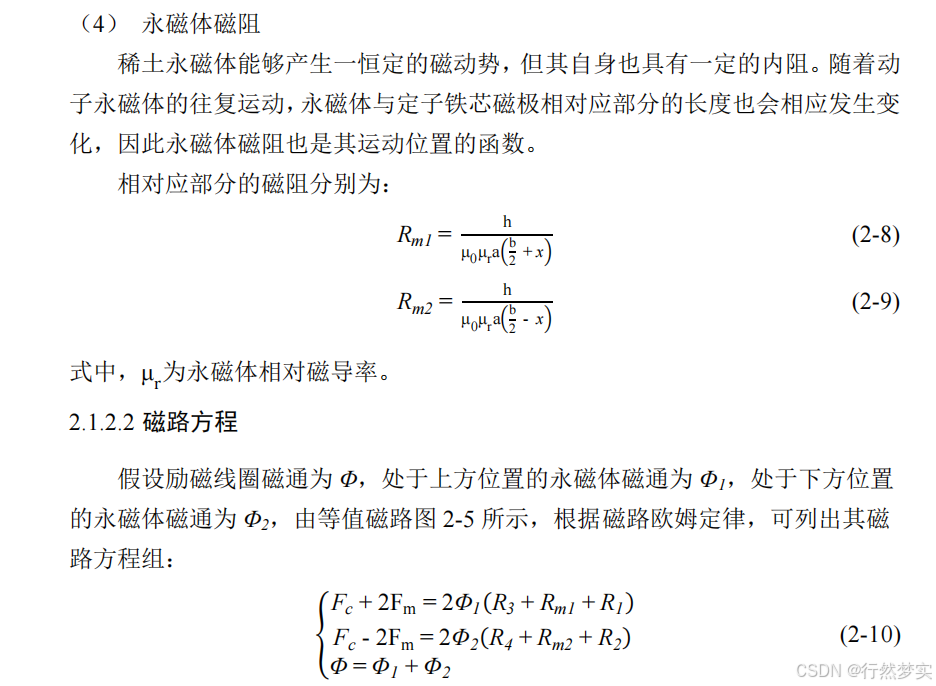

论文摘要，磁路分析（尚未理解）

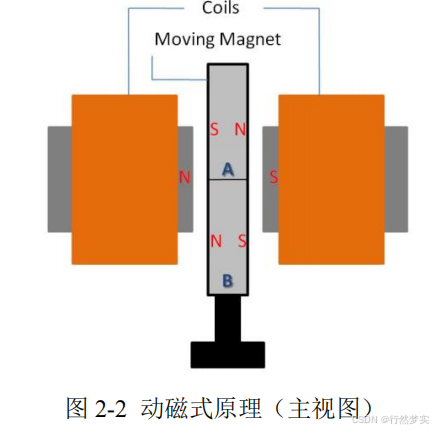

动磁式音圈电机整机设计总结
设计一台易于控制的动磁式直线音圈电机（直线音圈电机，Linear Voice Coil Motor, LVCM）需要在电磁学原理的基础上，综合考虑电机的性能要求、结构设计、材料选用以及制造工艺。以下是根据设计要求详细的设计方案：
- 定子铁芯的设计
定子铁芯的设计需要满足磁路和热管理的要求，同时优化材料利用率。
-
形状与尺寸：定子铁芯的形状应采用环形或方形结构，以确保良好的磁通传导，并使得气隙尺寸和磁场分布合理。气隙的宽度决定了电磁力的大小和均匀性。为了高效利用材料，铁芯的厚度应控制在适当范围，避免过度加工。
-
定子铁芯的尺寸设计应考虑气隙的宽度，通常为1-2mm。气隙宽度过大会影响磁力密度，过小则可能造成动子与铁芯的摩擦。
-
设计铁芯时需要优化材料利用率，减少加工余料。例如，采用片状叠加的方法制作铁芯，使用硅钢片或高磁导率的材料，保证较高的磁通密度。
-
-
绕组线圈：绕组线圈需要绝缘性良好并且易于散热。可以采用聚氨酯绝缘漆进行绕制，并选择具备较低电阻和良好散热性能的铜线。绕组线圈应在铁芯上均匀分布，并保证足够的线圈匝数来满足所需的电磁力。
- 动子永磁体的设计
动子永磁体的性能直接决定电机的输出电磁力和稳定性。
-
永磁体的选择：选择高能量密度的钕铁硼（NdFeB）永磁体。其性能包括较高的剩余磁感应强度和高的矫顽力，这样可以确保在高负载和高温环境下，永磁体的磁性不易退磁。
-
永磁体的尺寸和形状需要根据电机的行程要求进行选择。对于±20mm的行程，永磁体的长度一般需要为40-50mm，宽度和厚度根据定子铁芯的气隙和磁通密度来决定。
-
永磁体的形状可以采用圆柱形或矩形，在某些高效设计中，还可以采用环形永磁体，以确保更均匀的磁场分布。
-
- 动子与定子之间的气隙控制
动磁式音圈电机的一个常见问题是动子永磁体在气隙中容易偏离中心，导致横向力的产生，并且摩擦阻力增加。
-
偏心控制设计：为了保证动子永磁体在定子气隙中保持中心对齐，设计可以采用弹簧或导向杆系统来限制动子的位置。通过精确的导向设计，确保永磁体在气隙中始终保持中心，不发生横向偏移。
-
轴向对准系统：设计导向系统时，需要考虑到动子在工作时的振动以及温度变化可能导致的形变。因此，导向系统的设计需要具有一定的弹性和自适应性，以应对动态负载的变化。
- 回复力结构设计
动磁式音圈电机需要一个有效的回复力结构来限制动子的运动范围并实现往复运动。
-
弹簧结构：为了提供稳定的回复力，可以使用金属弹簧或弹性体连接动子和外壳。弹簧的刚度需要与电机的推力要求相匹配，确保电机在运行过程中具有足够的回复力，同时不产生过大的反作用力。
-
限位装置：在设计中，限位装置可以防止动子超出预定行程。可以设计机械限位器或弹性限位装置。
- 散热系统设计
散热是保证电机稳定工作的关键因素，尤其是考虑到永磁体的耐热性较差。
-
散热片和通风设计：定子部分可设计散热片，以增加表面积，帮助散热。还可以设计通风孔或风扇，使得空气流通更加顺畅。动子部分可能采用内置散热结构，通过空气对流或水冷系统加强散热效果。
-
热管理材料：采用高导热性材料（如铝合金或铜）制造散热组件，提高热量的传导效率。
-
温度监控与保护：可以在电机中嵌入温度传感器，实时监控电机的温度，避免过热导致永磁体退磁。
- 电机的性能参数
论文中目标电机的性能参数要求为：持续推力750N，瞬时最大推力1500N，行程±20mm。
-
推力设计：根据电机的额定电流和磁通密度，设计适当的线圈匝数和电流以产生所需的推力。推力与磁通密度、线圈匝数、电流和气隙宽度密切相关。
-
持续推力：为了获得持续推力750N，电机的设计应保证在额定工作电流下，定子和动子之间的相互作用力达到750N。
-
瞬时推力：在设计瞬时推力时，需要考虑电机的过载能力和短期内的散热问题。瞬时推力1500N可能会要求额外的电流和热量管理能力。
-
- 结构设计与安装
电机的结构需要紧凑，力密度高，并确保稳定性。
-
紧凑结构：设计时要考虑电机整体体积和重量，优化设计使得体积尽可能小，同时保持高效的性能和良好的稳定性。可以采用高强度的轻质材料（如铝合金或高强度塑料）来减轻重量。
-
力平衡设计：考虑电机的运作平衡，确保动子和定子之间的力平衡，避免在高频运行时产生过大的机械振动。
-
安装方便性：设计时应确保电机便于安装和维护，且接口位置和传感器安装方便。
- 机电一体化设计
电机应实现机电一体化设计，确保系统的控制和调节方便。
-
传感器设计：根据需要安装位置传感器，实时监控电机的运动状态。传感器的安装位置应优化，避免受到磁场干扰，确保信号的准确性。
-
电磁屏蔽：电机应设计有效的电磁屏蔽系统，避免内部线圈和其他电子设备受到电磁干扰。
-
线路布局：合理的线路布局可以减少电流损耗并避免高温导致的电气故障。
- 制造与工艺性
电机的设计不仅需要满足性能需求，还要考虑制造的可行性。
-
材料选择与加工工艺：选择合适的材料，确保具有良好的加工性和高耐用性。同时，在制造过程中，优化工艺流程，确保成本控制和高质量的制造标准。
-
成本与寿命：选材时要考虑到成本与材料的性能之间的平衡，确保电机具有较长的使用寿命并且能够保持高效稳定的工作状态。
- 噪声与振动控制
设计时应尽量减少噪声与振动。
-
振动分析：电机的设计应考虑到振动的抑制，避免由于不平衡或结构不稳定引发的振动。
-
噪声控制：采用柔性材料和减震结构来降低电机运行时的噪声。
总结
动磁式直线音圈电机的设计要求高效、稳定且具备良好的热管理。通过优化定子铁芯和动子永磁体的设计、合理设计气隙和回复力结构、良好的散热系统和机械结构设计，确保电机能够实现所需的推力和行程，同时满足使用寿命、成本和制造可行性等各方面要求。
动磁式音圈电机主要部件
定子铁芯及绕组
动磁式音圈电机（Linear Voice Coil Motor，LVCM）是一种基于电磁感应原理的直线电机。其基本工作原理是利用电流通过定子绕组产生的磁场与动子（通常为永磁体）之间的相互作用力，从而驱动动子沿直线方向运动。在动磁式音圈电机的设计中，定子铁芯和绕组是两个关键组成部分，它们直接影响电机的性能、效率和稳定性。
1. 定子铁芯的设计
1.1 定子铁芯的作用
定子铁芯的主要作用是提供一个低磁阻的路径，以增强电磁力的产生。它的设计需要确保磁通密度的合理分布，并最大化定子绕组与动子永磁体之间的相互作用。铁芯通常由磁性材料（如硅钢片或其他高磁导率材料）制成，具有较高的磁导率，以便在较小的电流下产生足够的磁场。
1.2 定子铁芯的形状
动磁式音圈电机中的定子铁芯一般采用环形或槽型结构。具体形状的选择会根据电机的设计要求、磁场分布、散热需求等因素来决定。

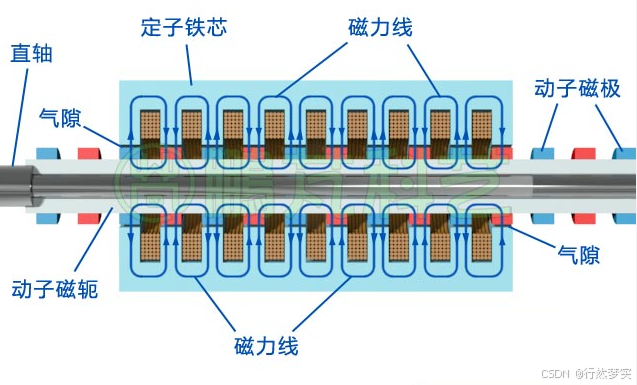

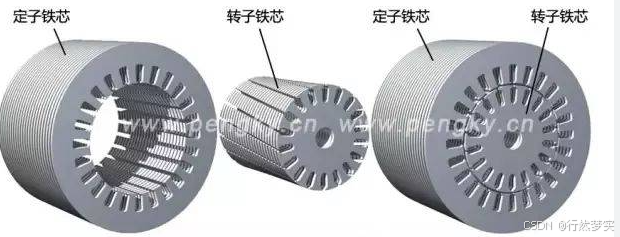

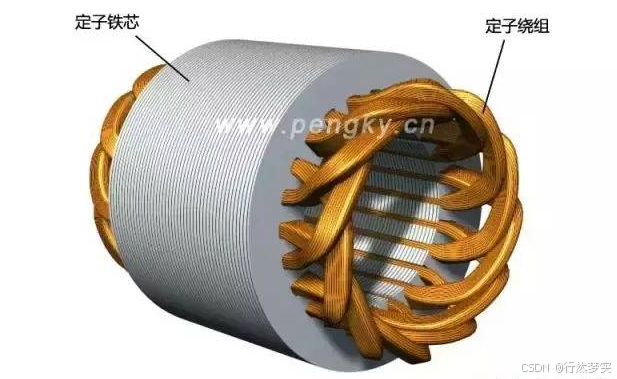

图片引用自网络
引用自：圆筒型永磁直线发电机
-
环形铁芯：这种设计使得定子的绕组均匀地分布在铁芯的圆周上，气隙通常位于定子与动子之间。环形铁芯的设计通常适用于对气隙磁场均匀性要求较高的应用。
-
槽型铁芯：槽型结构通过槽内布置绕组，可以增加定子上线圈的数量，提高电机的力密度。这种设计通常在需要高推力密度的应用中较为常见。
1.3 定子铁芯的尺寸
定子铁芯的尺寸包括铁芯的外径、内径以及气隙的宽度。气隙宽度的设计尤为重要，因为它直接影响磁场的强度与均匀性。常见的气隙宽度范围在1mm到2mm之间。气隙宽度过大会导致磁通密度下降，从而降低电机的输出推力；而气隙过小则可能导致摩擦力增大，影响动子的平稳运动。
-
外径和内径：定子铁芯的外径和内径需要根据动子的尺寸来确定，确保铁芯能够提供足够的磁场范围，并且能适配定子绕组的布置。
-
气隙尺寸：气隙尺寸的精度对电机性能影响较大，因此需要在制造过程中严格控制。

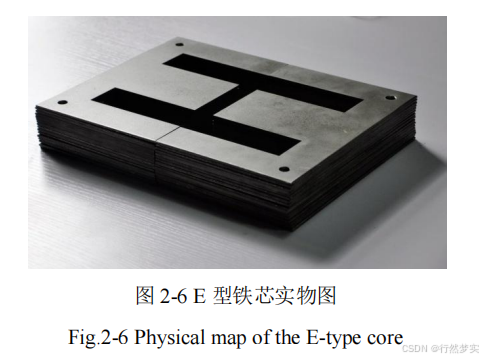

1.4 定子铁芯的材料
定子铁芯通常采用硅钢片（Si-steel）作为材料，这种材料具有较高的磁导率，能够有效地传导磁场，并降低涡流损耗。硅钢片通常以薄片的形式叠加成铁芯，减少涡流损耗，同时提高铁芯的效率。
-
硅钢片：硅钢片的厚度一般为0.3mm到0.5mm。采用硅钢片叠压的方式，有助于减少涡流损失，提高效率。
-
高磁导率材料：除硅钢外，有些高性能电机可能使用高磁导率的合金或复合材料来优化铁芯的设计。
1.5 定子铁芯的热管理
定子铁芯本身的散热设计也是非常重要的。铁芯材料具有一定的热导率，但长期运行时可能会积聚热量。因此，需要合理设计散热片或加强通风设计，保证铁芯能够及时散热，避免过热导致材料退磁或其他性能下降。

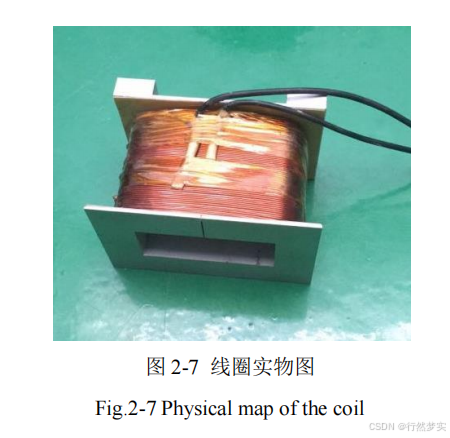

2. 定子绕组的设计
2.1 绕组的作用
定子绕组在动磁式音圈电机中负责产生与动子永磁体相互作用的磁场。通过控制绕组中电流的大小和方向，可以控制产生的磁场，从而实现对动子的驱动。
2.2 绕组的形状与结构
定子绕组通常采用线圈形式，缠绕在定子铁芯的槽内。绕组的设计包括线圈的匝数、线材选择以及绕制的方式。
-
线圈匝数：绕组的匝数越多，能够产生的磁场强度越大，但过多的匝数也会增加电阻和电流损耗。因此，匝数需要在推力和效率之间找到平衡。绕组的匝数还与电机的电流需求和所需磁场密度密切相关。
-
绕组的布置：绕组通常采用单层或多层的形式，视电机的功率需求和绕组设计的复杂度而定。常见的布线方式有单层绕制和双层绕制。多层绕制可以增加绕组的有效电流路径，提高电机的整体性能。
-
绕组的排列方式：常见的绕组排列方式有全槽绕组和部分槽绕组。全槽绕组可以最大程度地利用定子铁芯的磁通，但可能会增加损耗；部分槽绕组则能减少损耗，但会稍微降低效率。
2.3 绕组材料
定子绕组通常采用铜线，因为铜的电导率高，可以有效地减少电流通过时的损耗。铜线的选择还需要考虑其直径、绝缘涂层以及耐高温性能等因素。常用的绝缘涂层为聚氨酯漆，具有较好的绝缘性能和较高的耐温性能。
-
铜线直径：铜线的直径与绕组的电流承载能力有关。较大的铜线可以承载更大的电流，但会增加绕组的体积和重量。合理选择铜线的直径可以在功率、体积和重量之间找到最佳平衡。
-
绝缘涂层：为了防止绕组之间发生短路，铜线通常会涂上一层聚氨酯或环氧树脂涂层。这些绝缘涂层能在高温和高电压下稳定工作。
2.4 绕组的电气设计
定子绕组的电气设计直接影响电机的性能，包括电流密度、功率损耗和热管理。通常通过以下几个方面进行优化：
-
电流密度：适当的电流密度能够最大化绕组的磁场产生能力，但过高的电流密度会导致较大的电阻损耗和热量积聚。因此，需要平衡电流密度与散热需求。
-
电阻和损耗：定子绕组的电阻决定了电机的效率。较高的电阻会导致较大的能量损耗，并在运行过程中产生更多的热量。通过选择合适的铜线直径和优化绕组方式，可以降低电阻，提高电机效率。
-
冷却设计：定子绕组的热管理同样非常重要，过高的温度会导致绕组的绝缘层老化甚至烧毁。常见的冷却方法包括自然散热、风冷和液冷。风冷通常通过设计通风孔或配备散热风扇来帮助散热。
2.5 绕组的热管理
绕组的热管理是影响电机性能的关键因素之一。绕组中的电流通过时会产生热量，尤其在大电流下，高温可能导致绝缘材料退化，进而影响电机的寿命和性能。因此，在设计绕组时需要确保良好的散热条件。
- 散热方式：定子绕组的散热可以通过优化设计的气流通道和散热片来提升散热效率。此外，一些高性能电机还可能使用液冷系统，以确保电机在高负载下长时间稳定运行。
3. 定子铁芯与绕组的综合设计
定子铁芯与绕组的设计是相互依赖的，它们共同决定了动磁式音圈电机的磁场分布、推力输出以及效率。优化定子铁芯和绕组的配合不仅有助于提升电机的性能，还能延长电机的使用寿命。
-
磁场设计：定子绕组产生的磁场和定子铁芯提供的导磁路径需要匹配，以确保电机能够高效地转换电能为机械能。通过优化绕组匝数和铁芯形状，能够实现更均匀的磁场分布。
-
推力与效率的平衡：定子绕组的匝数、铜线规格以及定子铁芯的形状和材料，直接影响电机的推力和效率。在设计时，需要平衡推力和电机的热管理，以获得最佳的性能。
-
热管理：绕组和铁芯的热管理需要结合考虑，确保电机在高负载下仍能稳定运行，避免温度过高导致绕组损坏或铁芯退磁。
动磁式音圈电机动子永磁体

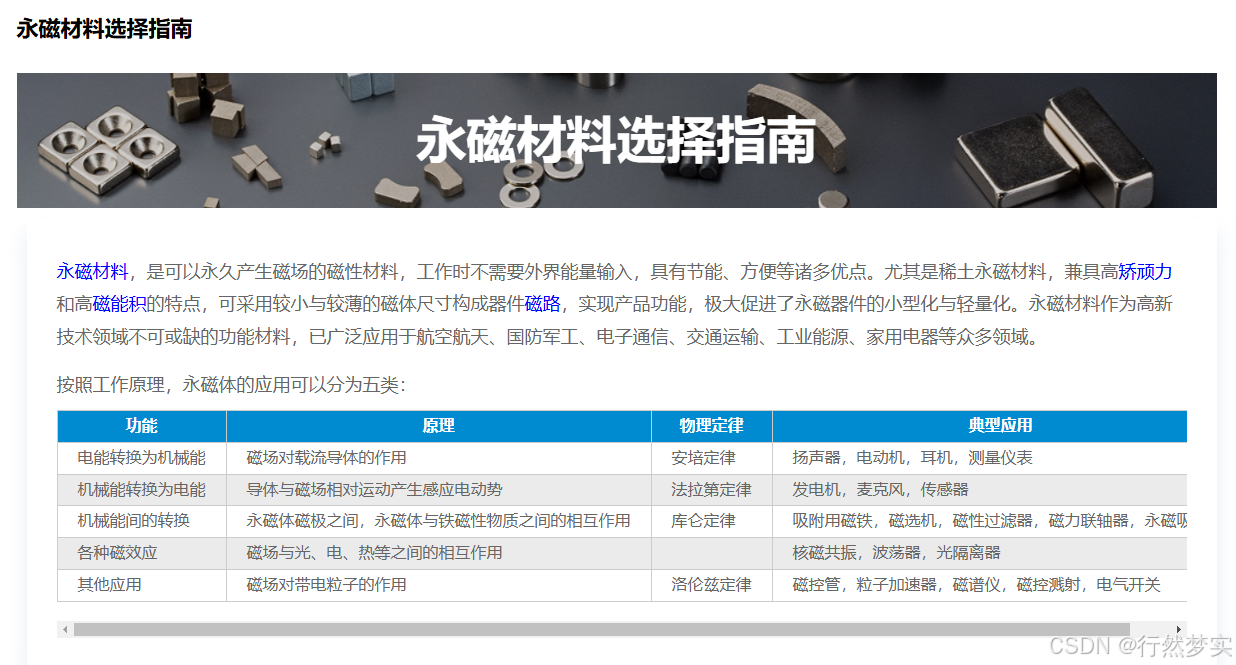

永磁材料选择指南
动磁式音圈电机（Linear Voice Coil Motor，LVCM）的核心原理是利用电流通过定子绕组产生的磁场与动子中的永磁体相互作用，驱动动子在定子铁芯的作用下进行直线运动。因此，动子永磁体的选择和设计对于音圈电机的性能至关重要。以下是关于动磁式音圈电机动子永磁体的详细介绍。
- 动子永磁体的作用
动子永磁体是音圈电机中的关键组件之一，负责产生稳定的磁场，与定子绕组中的电流产生的磁场相互作用，产生直线运动的推力。动子通常包含永磁体和相关的支撑结构。
-
产生磁场：永磁体产生的磁场是电机工作时的磁场源。与定子绕组的电流交互后，动子将受到一个垂直于电流方向的力，进而产生运动。
-
推动动子运动：永磁体在定子绕组磁场中被牵引或排斥，使动子在定子槽中做直线运动。运动的幅度通常取决于电流的大小、磁场的强度以及电机的气隙设计。
- 永磁体的材料
动子永磁体通常采用高性能的永久磁性材料，以确保电机能够产生足够强的磁场和稳定的磁性能。常见的永磁体材料包括：
-
钕铁硼磁体（NdFeB）：钕铁硼磁体是当前应用最广泛的高性能永磁体材料，具有极高的磁能积（磁场强度与体积的乘积），可以产生强大的磁场。钕铁硼磁体广泛应用于需要高磁场强度的动磁式音圈电机中，尤其是用于高功率和高精度控制的场合。
-
钴铁磁体（SmCo）：钴铁磁体（特别是钐钴磁体）具有较高的耐高温性能和抗腐蚀性能，适用于需要在较高温度或恶劣环境下工作的小型音圈电机。
-
铝镍钴磁体（AlNiCo）：虽然现在钕铁硼和钴铁磁体的使用更加广泛，但铝镍钴磁体在一些特殊应用中依然有优势，特别是在低温环境中保持稳定的性能。
- 永磁体的形状与结构
动子永磁体的形状和结构设计影响磁场的均匀性和电机的推力性能。常见的永磁体结构包括：
-
环形永磁体：环形永磁体最常见于音圈电机中，它通常环绕定子的气隙，产生均匀的磁场。其结构有利于磁场的对称分布和推力的稳定性。
-
圆柱形永磁体：圆柱形磁体适用于需要较大磁通密度的电机。这种结构通常用在音圈电机中较大尺寸的动子，能够产生更大的推力输出。
-
条形永磁体：有时，为了优化某些特殊电机设计，永磁体可能采用条形（矩形）或其他定制形状，以便更好地适应定子绕组或气隙的结构。
- 永磁体的磁性特性
动子永磁体的磁性特性是影响电机性能的关键因素之一。主要的磁性特性包括：
-
剩余磁感应强度（Br）：这是衡量永磁体材料磁性能的一个重要指标，表示磁体材料在饱和磁化状态下能产生的最大磁场强度。较高的剩余磁感应强度有助于电机产生更强的磁场，从而提升推力和效率。
-
矫顽力（Hc）：矫顽力是指磁体失去磁性所需的外加磁场强度，反映了磁体的抗退磁能力。具有高矫顽力的永磁体能够在高温或外部扰动下维持其磁性能稳定，确保电机长时间运行。
-
最大磁能积（BHmax）：这是一个综合衡量磁体材料磁性能的指标，代表材料所能承受的最大能量密度。最大磁能积越高，永磁体的性能越好，有利于电机在相同体积下产生更大的推力。
- 永磁体的布置与磁场设计
永磁体的布置方式直接影响磁场的分布与电机的推力性能。动子永磁体一般与定子的绕组配置相匹配，确保产生均匀且强大的磁场。
-
磁场均匀性：为了确保音圈电机推力的稳定性，永磁体的布置需要使得动子所处的磁场尽量均匀。磁场不均匀可能导致不规则的推力输出，影响电机的精度和效率。
-
气隙设计：永磁体和定子之间的气隙对于磁场分布非常重要。气隙过大会降低磁通密度，减少推力输出；气隙过小则可能导致磁场过于集中，影响电机的稳定性和效率。
- 永磁体的安装与固定
永磁体的安装在动子中需要非常精确，以确保其在电机运行过程中的稳定性。通常，永磁体通过粘合剂、机械固定或嵌入式安装方式固定在动子结构中。固定方式的选择直接影响磁体的稳定性与抗振性能。
-
粘合固定：常见的固定方法是使用高强度粘合剂将永磁体粘贴在动子的表面。这种方式简单且成本较低，但需要确保粘合剂的耐温性和抗老化性。
-
机械固定：在一些高精度或高功率应用中，永磁体可能通过机械装置（例如夹具或锁定结构）固定。机械固定方式通常更稳固，但可能会增加重量和复杂度。
- 动子永磁体的热管理
永磁体对温度非常敏感，高温可能导致永磁体退磁，降低电机性能。因此，动子永磁体的热管理至关重要。常见的热管理措施包括：
-
使用耐高温磁体材料：选择耐高温的永磁体材料（如钐钴磁体）可以提升电机在高温环境中的稳定性。
-
散热设计：通过设计合理的散热结构，如散热片、风扇或导热材料，帮助动子永磁体在高功率工作时有效散热。
- 总结
动磁式音圈电机的动子永磁体是电机性能的核心之一。其材料选择、磁性特性、形状设计和安装方式等都会直接影响电机的推力、响应速度、稳定性和效率。高性能的永磁体，如钕铁硼磁体，常用于高精度和高功率应用中，而磁体的热管理和磁场均匀性则是确保电机长期稳定运行的关键因素。通过精心设计和优化永磁体，动磁式音圈电机可以在多种应用中提供卓越的性能表现。
