毕设记录_论文阅读（面向精密主动减振器的音圈电机优化设计与驱动控制）_20241211

前言

提醒：
文章内容为方便作者自己后日复习与查阅而进行的书写与发布，其中引用内容都会使用链接表明出处（如有侵权问题，请及时联系）。
其中内容多为一次书写，缺少检查与订正，如有问题或其他拓展及意见建议，欢迎评论区讨论交流。

---

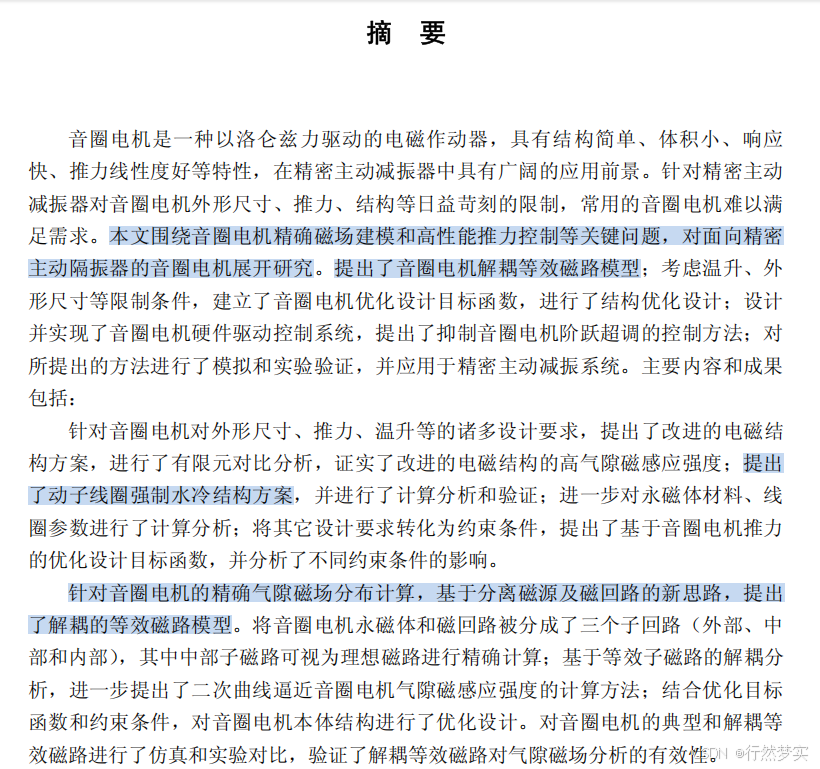

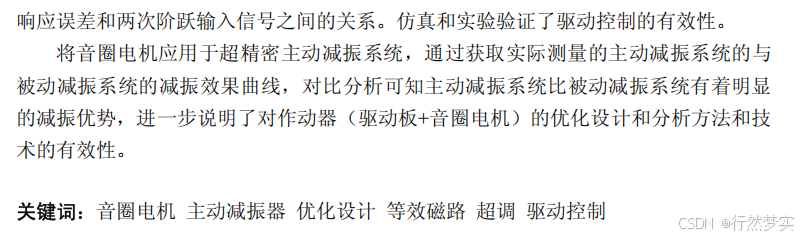

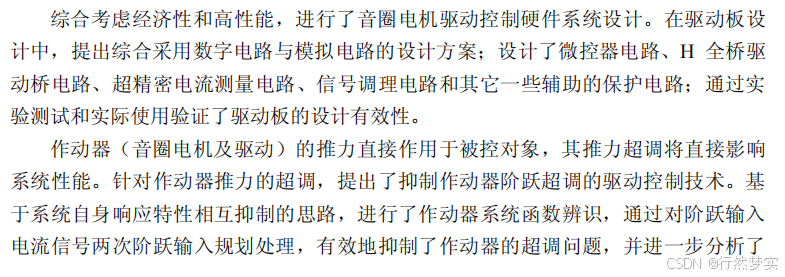

论文引用

相关英文单词

英语单词	汉语翻译
electromagnetic actuator	电磁执行器
Lorentz force	洛伦兹力
precise active isolators	精确主动隔离器
current-thrust linearity	电流-推力线性度
decoupling magnetic equivalent circuit (MEC) method	解耦磁等效电路方法
dissertation	论文
restrain the step overshoot of VCM	抑制VCM步进过冲
corresponding	相应的
software and hardware	软件和硬件
overall dimensions	总体尺寸
flux density distribution	磁通密度分布
Simultaneously	同时地
active vibration absorber systems	主动振动吸收系统
electromagnetic structure optimization	电磁结构优化
finite element (FE) simulation results	有限元仿真结果
permanent magnet material	永磁材料
coil	线圈
restraint conditions	约束条件
quadratic curve	二次曲线
various analog circuit modules	各种模拟电路模块
circuit	电路
current measurement circuit	电流测量电路
rectifier and filter circuit	整流和滤波电路
validity	有效性
payload	有效载荷
depress	抑制
trajectory	轨迹
amplitudes	振幅
analytical formula	解析公式
ultra-precision	超精密

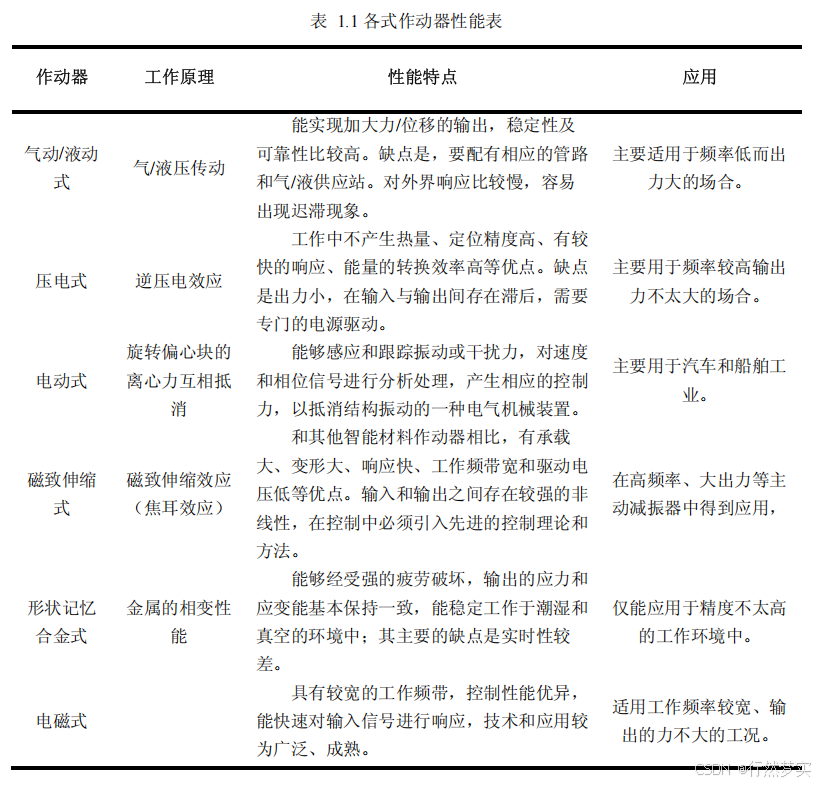

作动器（制动器）总结

气动式

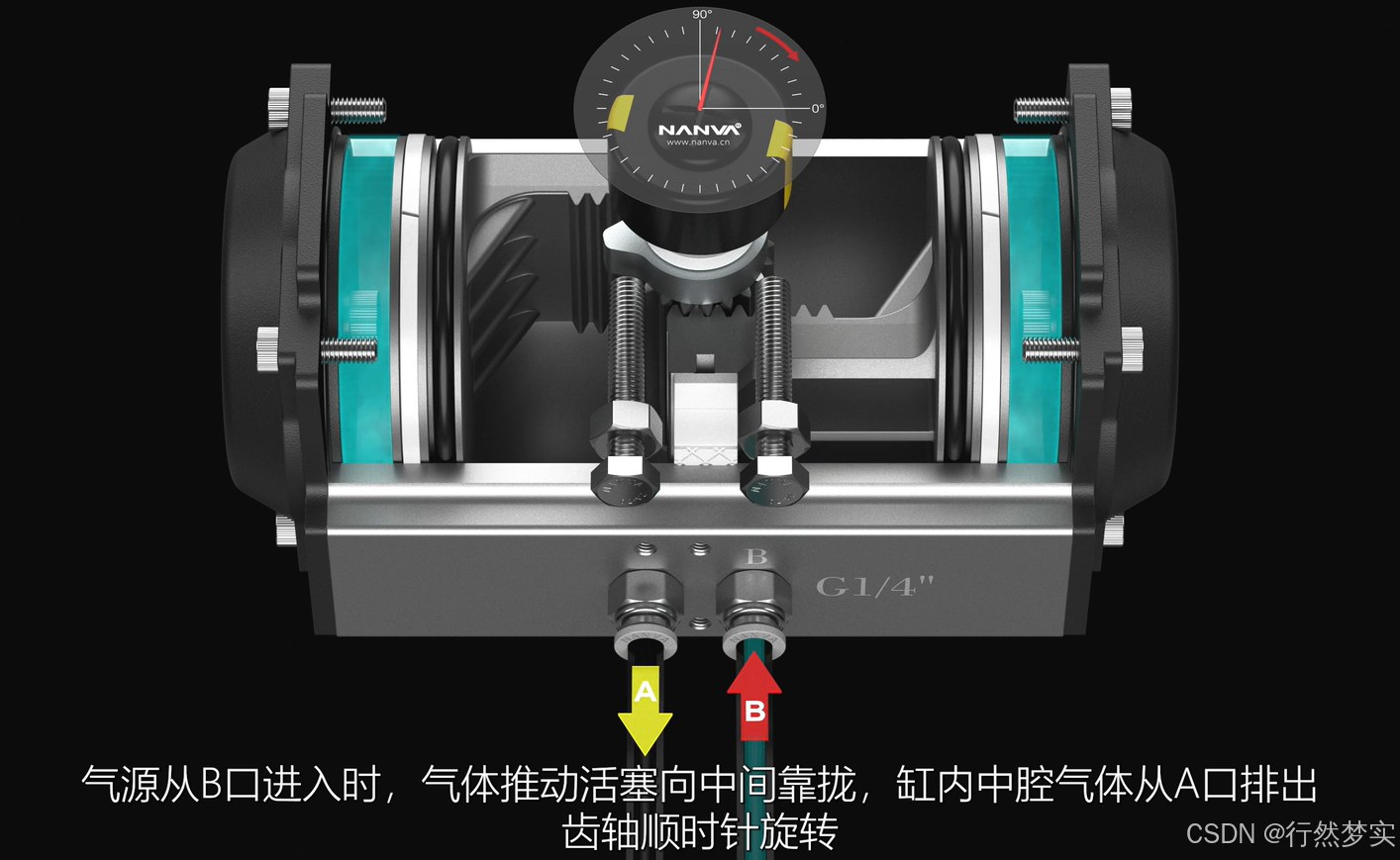

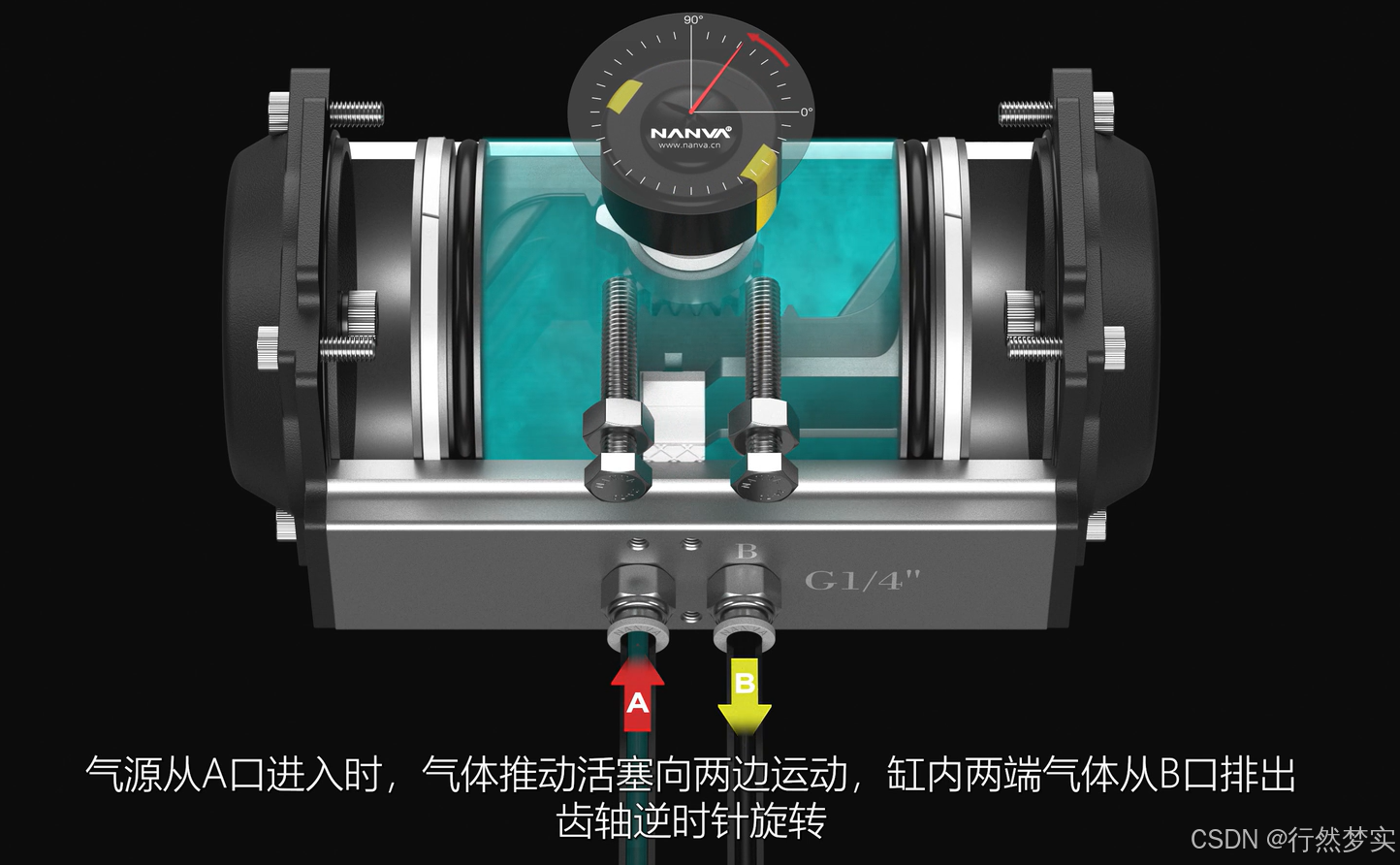

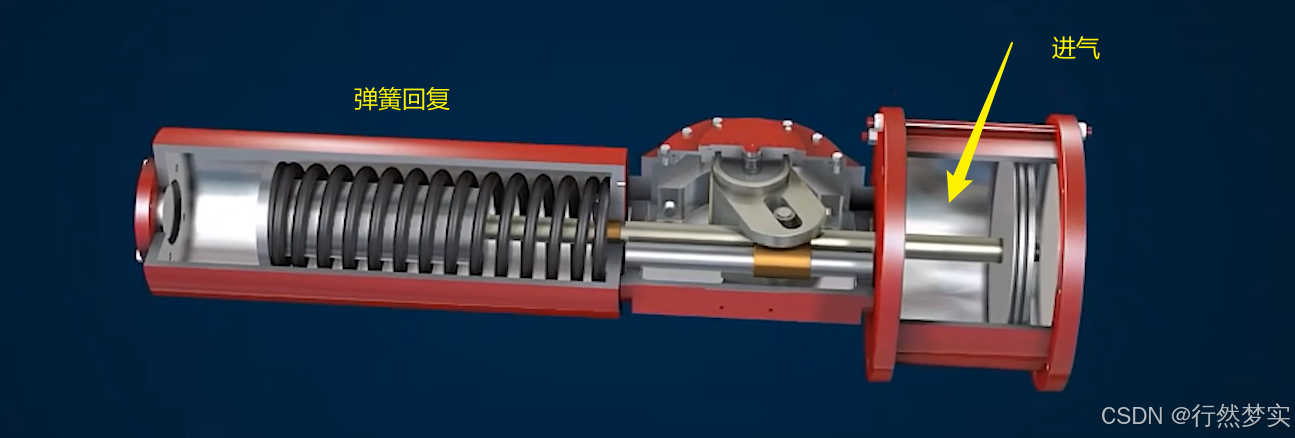

NANVA阀门气动执行器4K

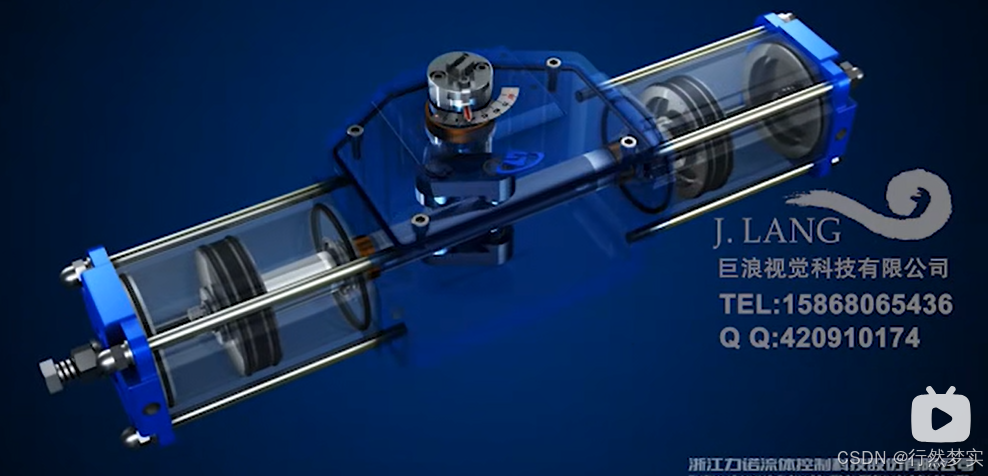

阀门动画-气动执行器三维动画-力诺阀门-温州巨浪视觉

阀门气动执行器三维动画-双杠单作用双作用执行器-泵阀产品三维动画

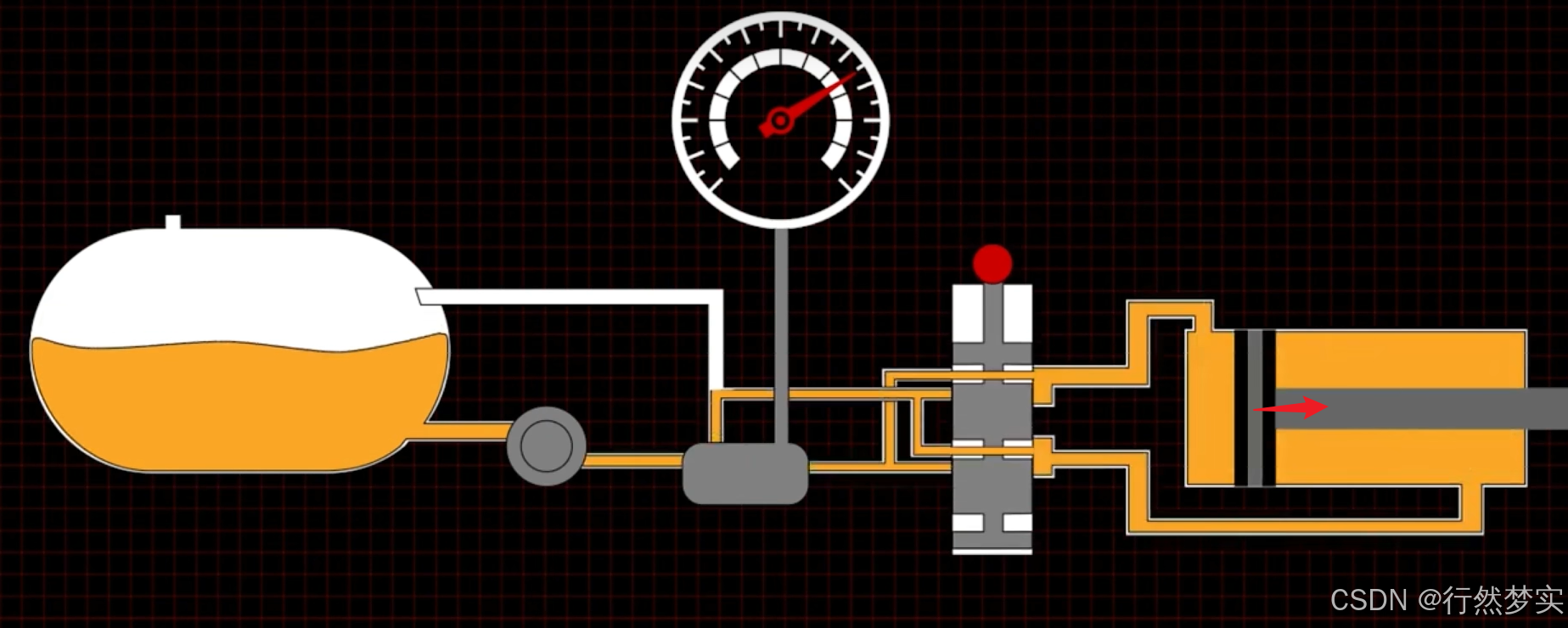

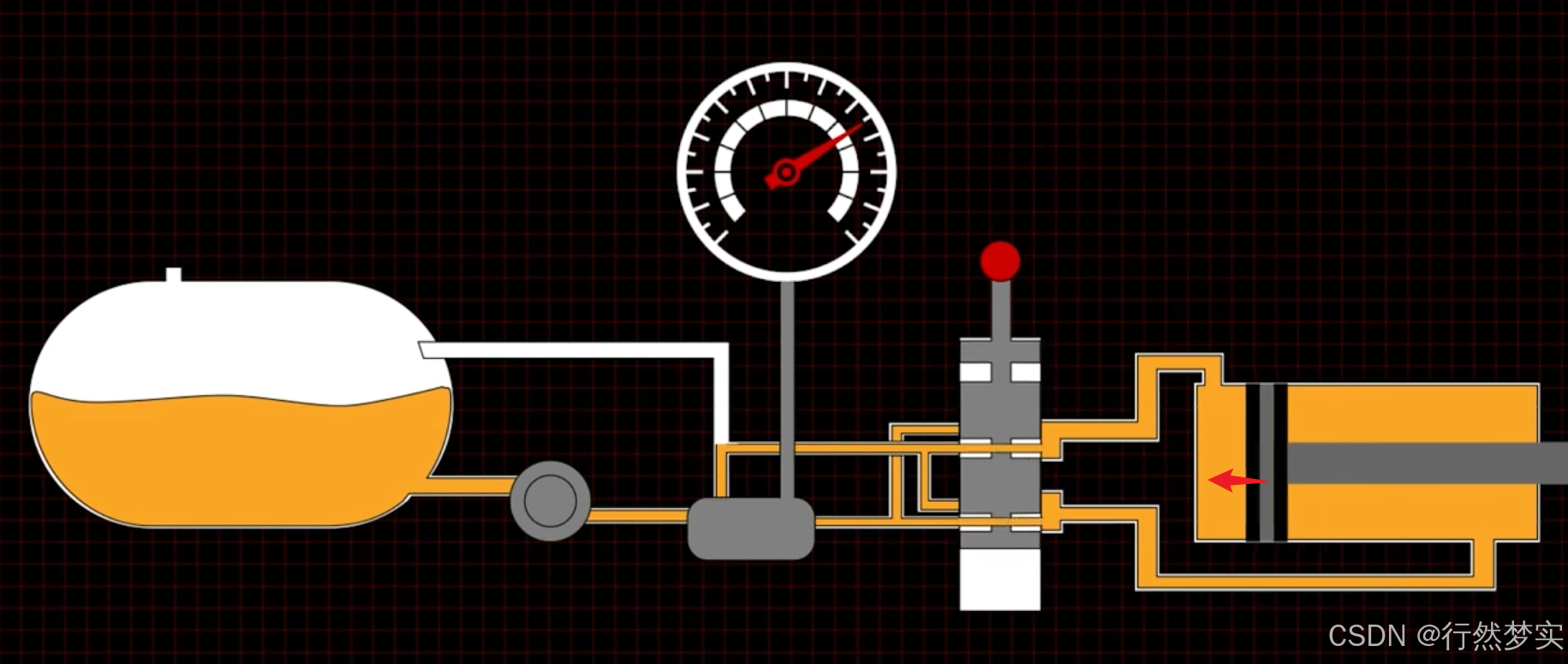

液动式

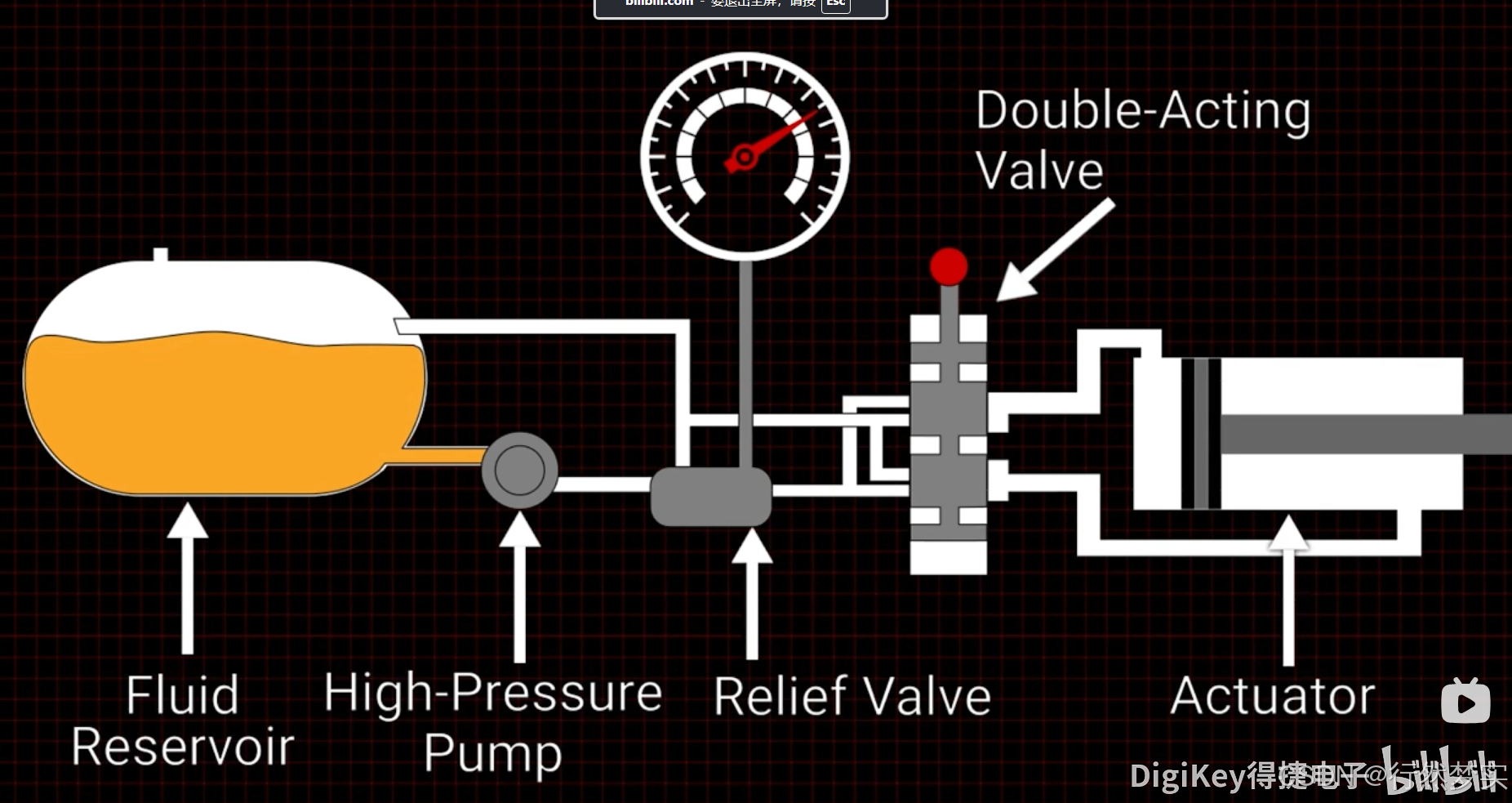

液压和气动执行器是如何工作的？不知道的冷知识再涨一波

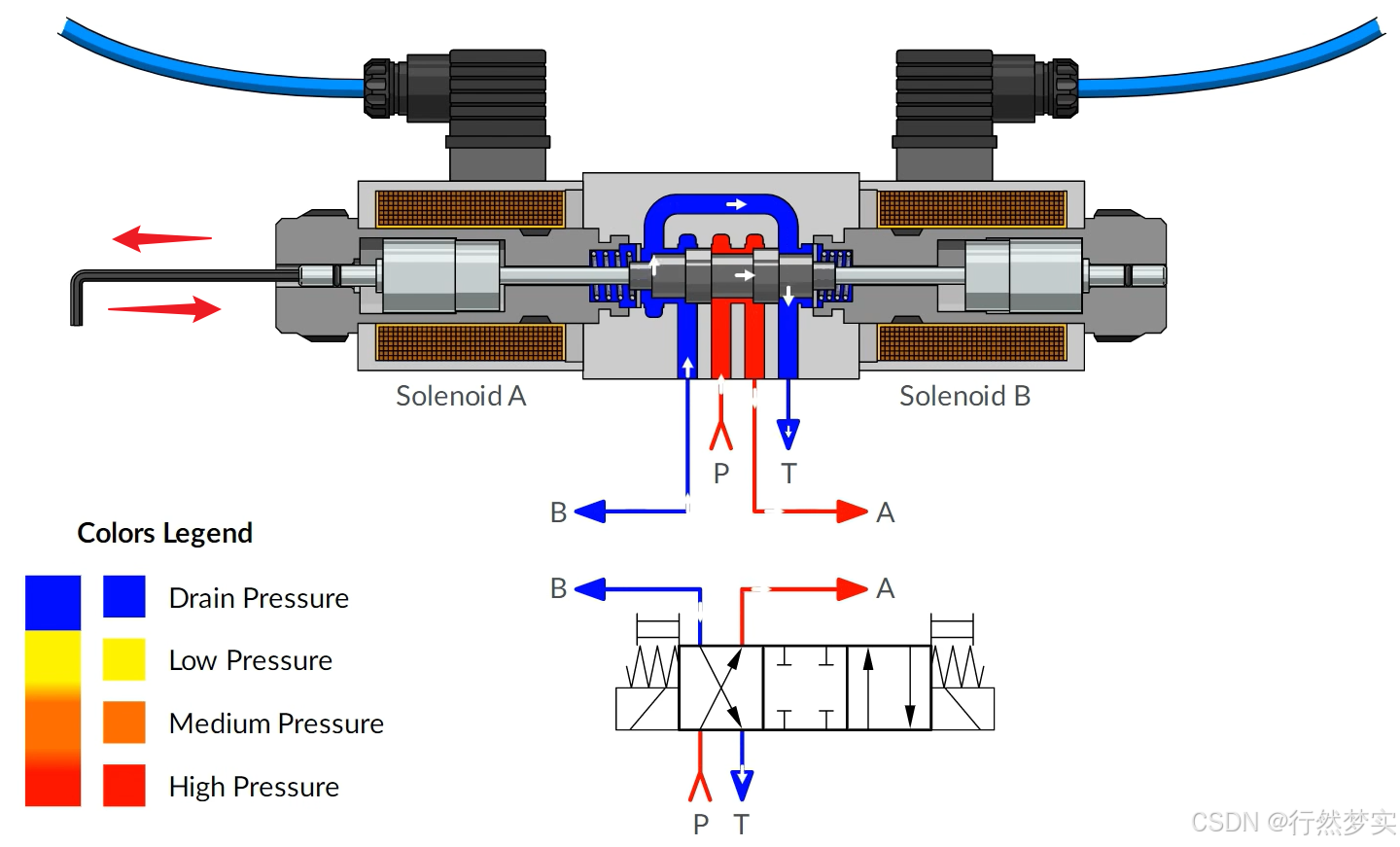

一分钟带你了解液压电磁阀工作原理，你知道它是如何工作的吗？

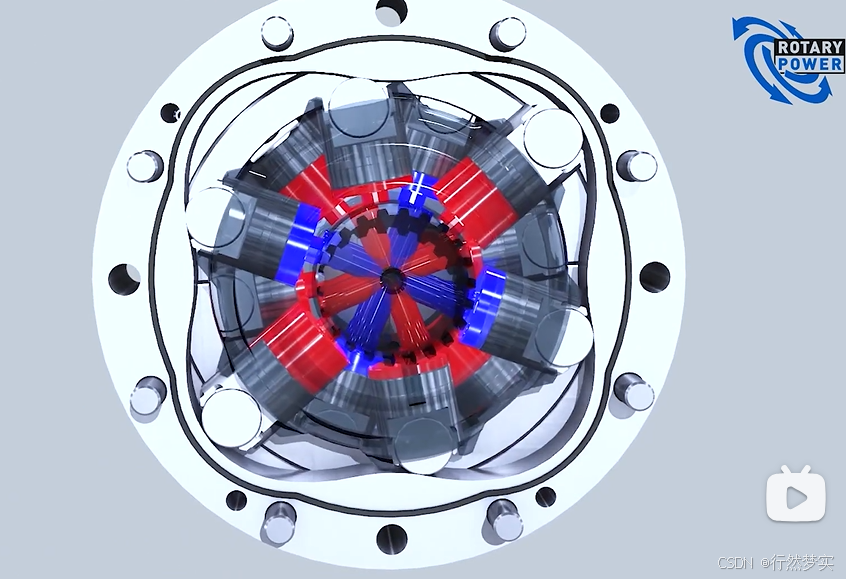

【机械课堂】凸轮液压马达工作原理

压电式

Piezotech印制压电致动器
Bimorph MFC Actuator 压电双晶片执行器（MFC压电纤维材料）

磁致伸缩式（还没看懂）

让机器感知的奥秘：磁致伸缩位移传感器的工作原理

记忆合金

精度太弱了。

音圈电机种类

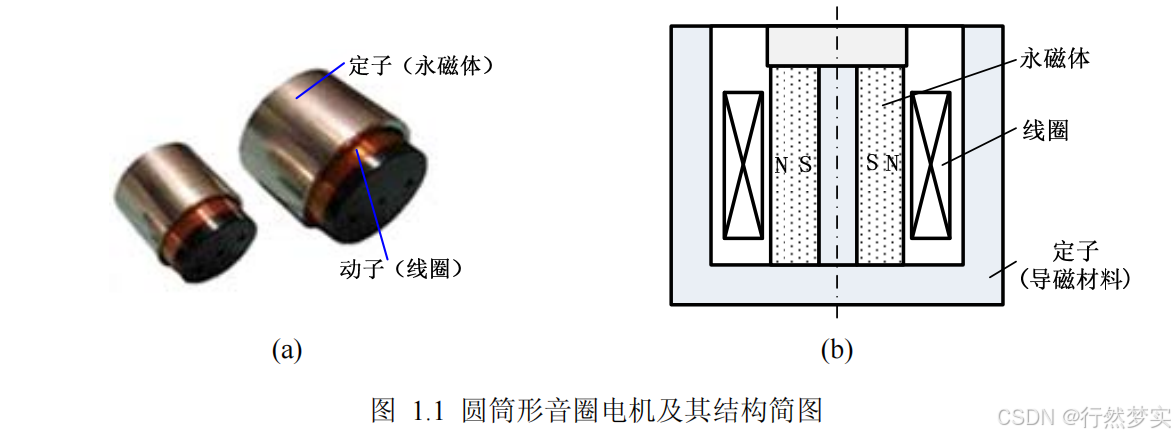

1、（圆）筒形音圈电机

（圆）筒形音圈电机可直接驱动负载；体积小，反应灵敏，能够进行高带宽控制，可达到较高的速度和加速率；适用于移动小负载；无嵌齿效应，能进行平稳的运动控制；行程可从 5mm 到 30mm，精度可达 0.1um。

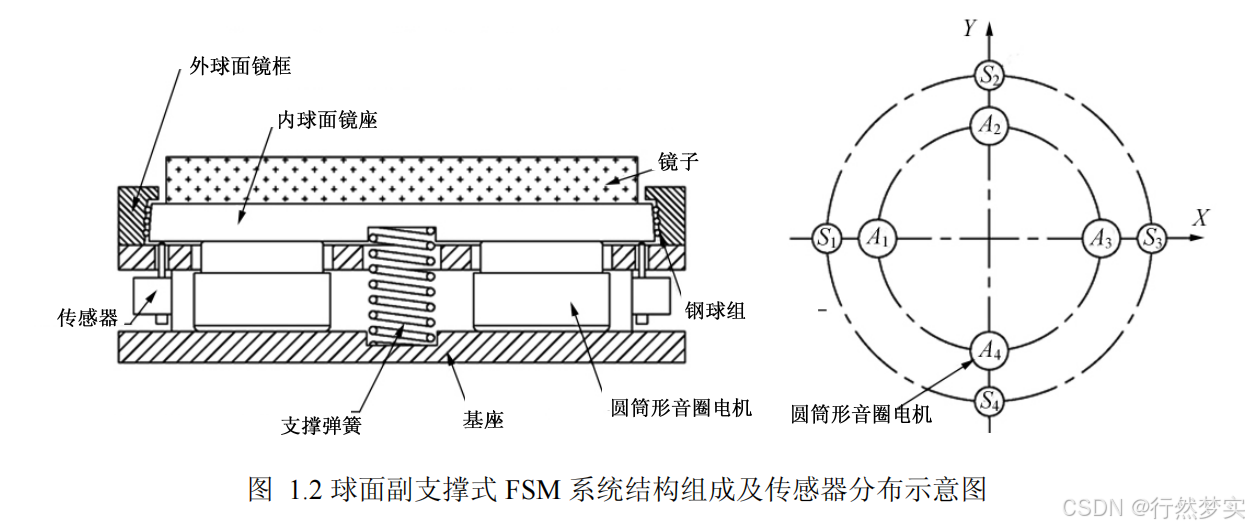

在国内的研究机构中，长春光学精密机械与物理研究所，设计了一种以直线式音圈电机为驱动器的球面副支撑式快速控制反射镜(FSM)，其结构简图如图 1.2 所示。

2、矩形音圈电机

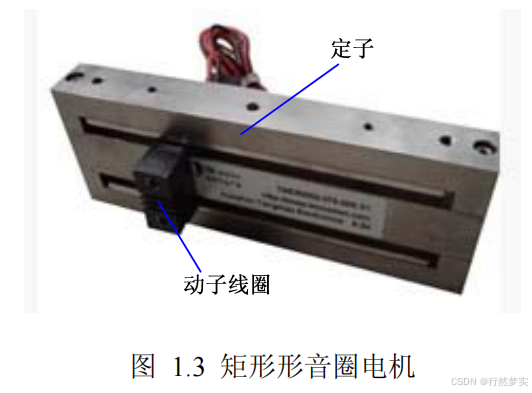

将（圆）筒形音圈电机直线展开，便成了矩形音圈电机，如图 1.3 所示。相对于圆筒形的音圈电机，矩形音圈电机在增加定子永磁体的长度后，可有效加大音圈电机的行程。这种矩形音圈电机类似于永磁同步直线电机，但受电机自身永磁体长度的限制，矩形音圈电机的行程不可能很大。

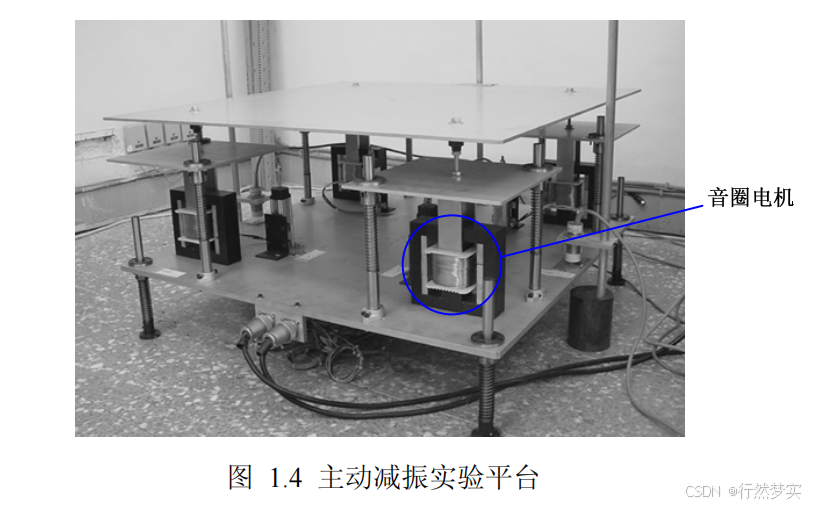

2005 年，台湾的学者陈等利用矩形的音圈电机作为主动减振器的作动器，建立了主动减振平台，如图 1.4 所示。

3、摇臂型音圈电机

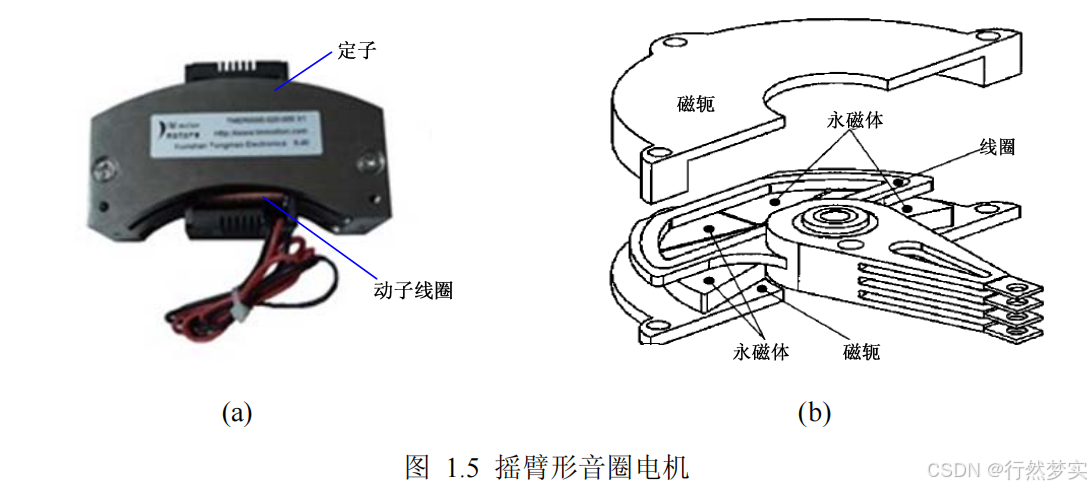

将（圆）筒形音圈电机直线展开，两端弯曲成圆弧，就成为摇臂音圈电机如图1.5(a)所示。摇臂音圈电机产生推力的原理与其它音圈电机相似，即都是通电导线在磁场中的洛伦兹力。因为摇臂形音圈电机永磁体形成圆弧形的磁场，与之对应的线圈（通常是近似梯形的线圈）产生的洛伦兹力也是沿圆弧方向。

在光盘和硬盘驱动中，具有结构紧凑、快速而精确的响应能力和宽工作频带的摇臂音圈电机被广泛应用。
