1. 法拉第电磁感应定律

法拉第定律揭示了时变磁场产生电场的物理机制，其积分形式为：
$\oint_C \mathbf{E} \cdot d\mathbf{s} = -\frac{d}{dt} \int_S \mathbf{B} \cdot d\mathbf{a}$
物理意义：闭合回路 $C$ 中的感应电动势等于穿过该回路所围面积 $S$ 的磁通量变化率的负值。负号体现了楞次定律的方向性，即感应电流的磁场总是阻碍原磁通的变化。

2. 感应电压与磁链

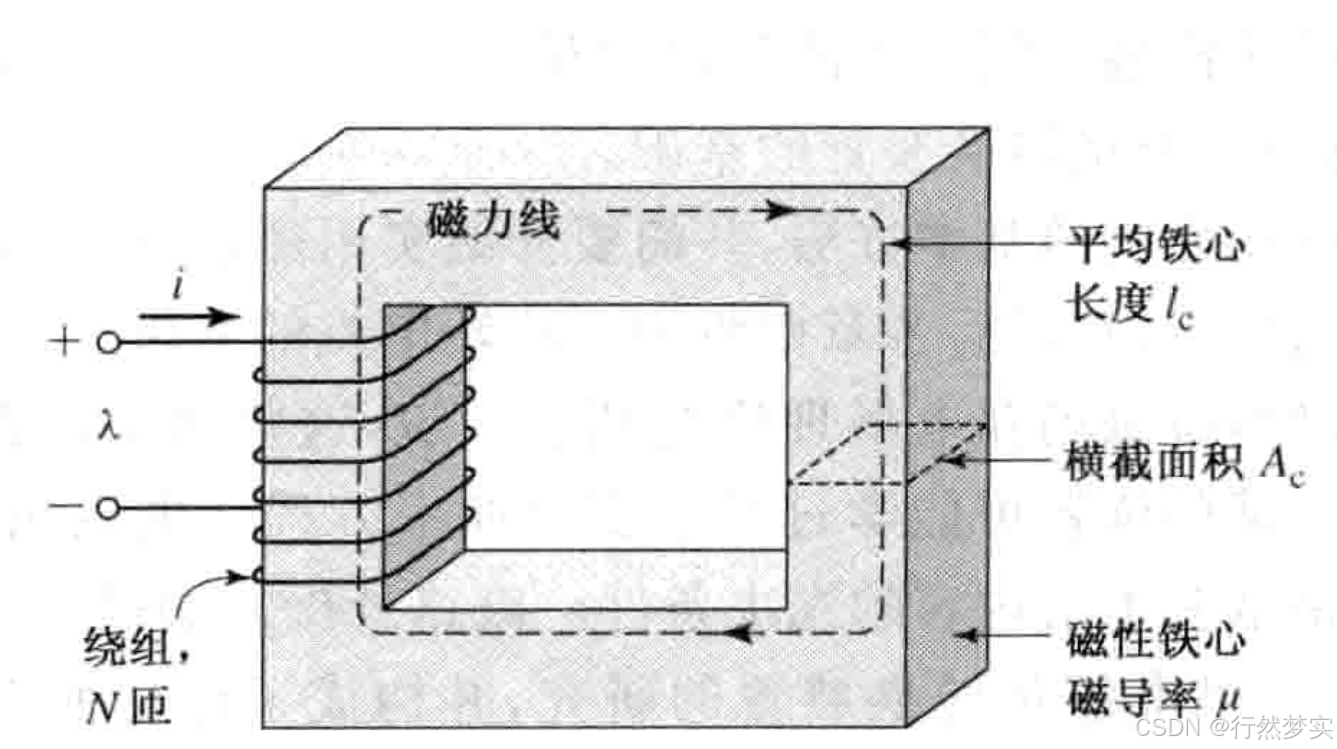

在这里插入图片描述

在 高电导率绕组磁路 中（如变压器或电机绕组），导线内的电场 $\mathbf{E}$ 近似为零，感应电压 $e$ 完全由磁通变化决定：
$\frac{d\varphi}{dt} = \frac{d\lambda}{dt}$

磁链 $\lambda$ ：定义为 $\lambda = N\varphi$ ，单位为韦伯·匝（Wb·turn），表示线圈匝链的总磁通。
物理意义：多匝线圈的感应电压是单匝感应电压的 $N$ 倍，体现了匝数的放大效应。

3. 电感与磁路分析

当磁路材料具有 恒定磁导率 或 气隙磁阻主导 时，磁链 $\lambda$ 与电流 $i$ 呈线性关系，电感定义为：
$\frac{\lambda}{i} = \frac{N^2}{\mathcal{R}_{\text{tot}}}$

磁阻 $\mathcal{R}$ ：类比电路中的电阻，磁阻 $\mathcal{R} = \frac{l}{\mu A}$ ，其中 $l$ 为磁路长度， $\mu$ 为磁导率， $A$ 为截面积。
气隙主导的电感：若气隙磁阻 $\mathcal{R}_g = \frac{g}{\mu_0 A_g}$ 远大于铁心磁阻，电感简化为：
$\frac{N^2 \mu_0 A_g}{g}$
表明电感正比于匝数平方、气隙截面积 $A_g$ ，反比于气隙长度 $g$ 。

4. 非线性材料的限制

非线性磁导率：铁磁材料的磁导率 $\mu$ 随磁场强度 $H$ 非线性变化（饱和效应），导致 $\lambda-i$ 关系非线性，此时电感 $L$ 不再为常数。
工程近似：若气隙磁阻主导（如电机气隙），铁心非线性影响可忽略；或采用平均磁导率计算等效电感，以满足工程精度需求。

5. 应用与意义

电感设计：通过调整匝数 $N$ 、气隙尺寸 $g$ 及材料磁导率，可优化电感值（如开关电源中的储能电感）。
能量转换：法拉第定律是发电机、变压器等设备的核心原理，将机械能转化为电能或实现电压变换。
局限性：在铁心饱和或高频涡流显著时，需结合磁滞损耗、涡流损耗等修正模型。

总结

法拉第定律及磁路分析为电磁设备的设计提供了理论基础。电感作为关键参数，其线性特性依赖于磁路的材料与结构。在工程实践中，需根据磁阻分布（如气隙主导或铁心主导）选择合适的简化模型，并注意非线性效应对精度的影响。

自感与互感

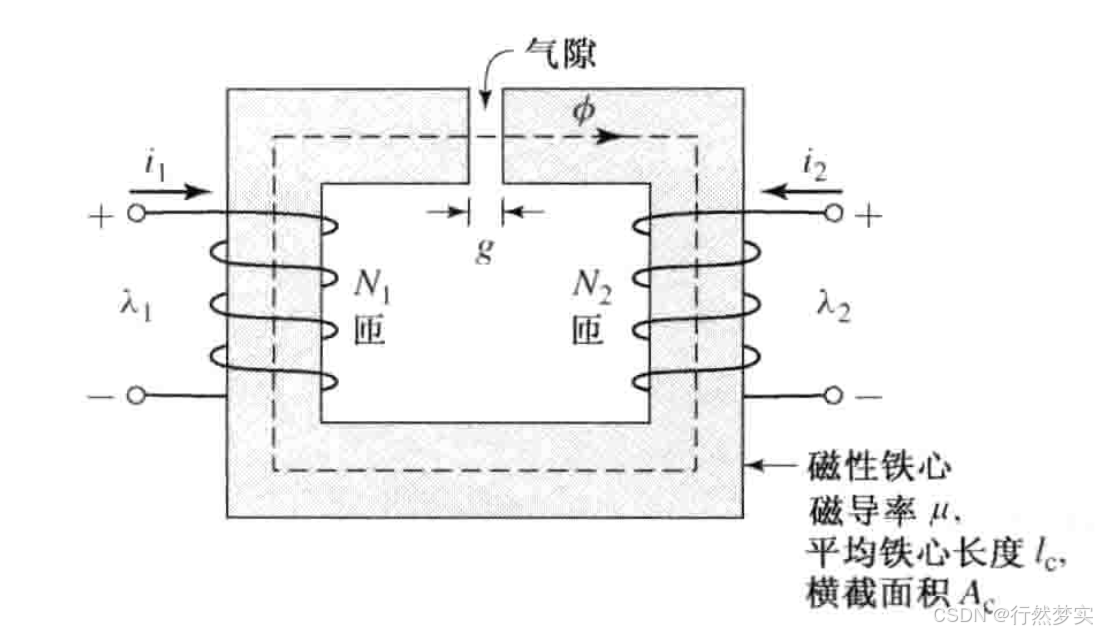

在这里插入图片描述

1. 磁势与磁通计算

总磁势：对于包含两个绕组的磁路（含气隙），总磁势由两个绕组的安匝数叠加决定：
$\mathcal{F} = N_1 i_1 + N_2 i_2$
铁心磁通：假设铁心磁阻可忽略且气隙与铁心截面积相等（ $A_c = A_g$ ），磁通由总磁势驱动：
$\phi = (N_1 i_1 + N_2 i_2) \frac{\mu_0 A_c}{g}$
该磁通决定了铁心材料的磁化状态（工作点）。

2. 自感与互感

磁链分解：基于线性叠加原理（恒值磁导率），各线圈的磁链可分解为自感和互感的贡献：
- 线圈1的磁链：
  $\lambda_1 = L_{11} i_1 + L_{12} i_2$
  其中，自感 $L_{11} = N_1^2 \frac{\mu_0 A_c}{g}$ ，互感 $L_{12} = N_1 N_2 \frac{\mu_0 A_c}{g}$ 。
- 线圈2的磁链：
  $\lambda_2 = L_{21} i_1 + L_{22} i_2$
  其中，自感 $L_{22} = N_2^2 \frac{\mu_0 A_c}{g}$ ，互感 $L_{21} = L_{12}$ （对称性）。
- 物理意义：自感由线圈自身电流产生，互感由相邻线圈电流产生，体现磁场耦合效应。

3. 单绕组感应电压与功率

单绕组电压：静态磁路（固定电感）的感应电压为：
$\frac{di}{dt}$
时变电感系统（如电机或变压器动态运行时）需额外考虑电感变化：
$\frac{di}{dt} + i \frac{dL}{dt}$
功率与能量存储：
- 瞬时功率：
  $\frac{d\lambda}{dt}$
- 磁储能变化：
  $\Delta W = \int_{\lambda_1}^{\lambda_2} i \, d\lambda$
- 恒定电感时的磁储能：
  $\frac{1}{2L} \lambda^2 = \frac{L}{2} i^2$

4. 关键假设与限制

线性磁路：公式推导假设磁导率恒定（线性 $B - H$ 关系），忽略铁磁材料的饱和及非线性效应。
气隙主导：假设气隙磁阻远大于铁心磁阻，磁通主要由气隙参数（ $A_g, \mu_0$ ）决定。
能量守恒：储能公式仅在理想无损耗条件下成立，实际需考虑涡流、磁滞损耗等非理想因素。

总结

该磁路模型通过叠加原理分析了双绕组的自感、互感及能量存储特性，揭示了电感与匝数平方、气隙几何参数的直接关系（如 $\propto N^2 \mu_0 A_g / g$ ）。核心公式为变压器、耦合电感等设备的设计提供理论基础，但需注意非线性材料的限制及动态系统中时变电感的影响。实际应用中，需结合具体场景选择简化模型，平衡计算精度与工程可行性。
