solidworks装配体插入零件

本文详细介绍了如何在CAD软件中插入零部件、调整坐标系、管理打开的多个文件以及实现窗口的直观切换和平铺显示,以便于编辑和观察多个文件。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

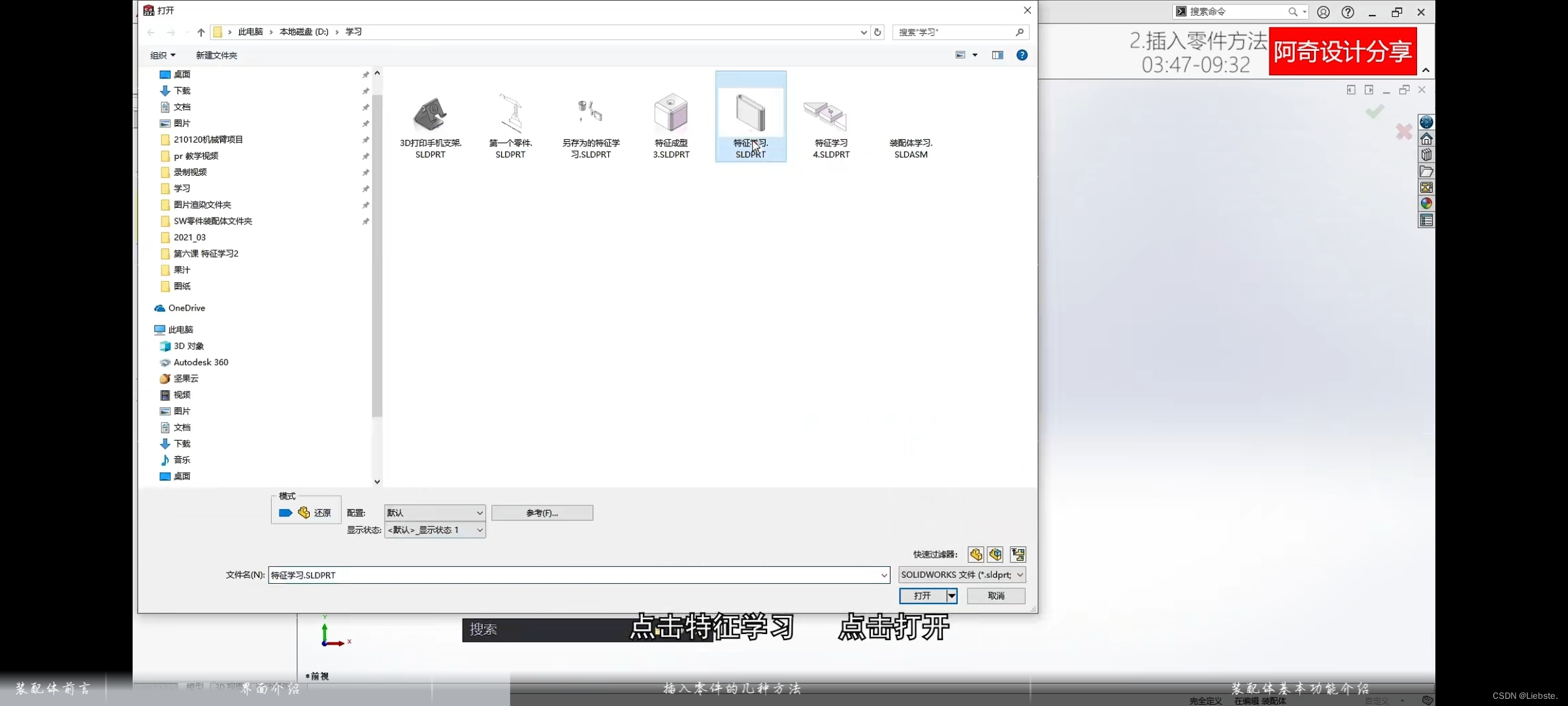

①点击装配体栏,然后点击插入零部件,在弹出的打开界面中找到之前保存零件的文件夹,点击打开,然后自己点击右上角确定按钮。f65b6980914f4da08538ee5057c121bc.jpg

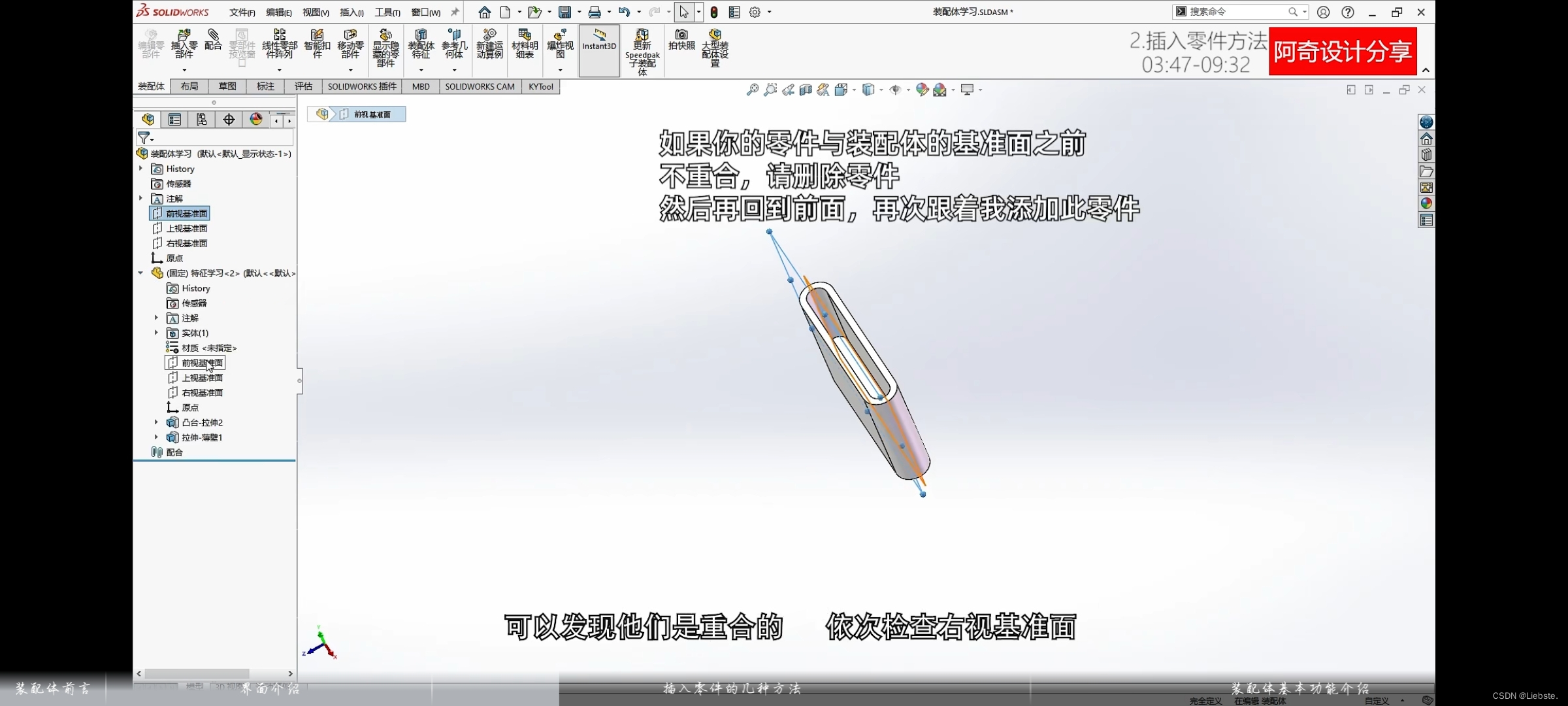

 ②装配体具有一个坐标系,零件也具有一个坐标系,我们在装配体中点击前视基准面,再点击零件旁的三角形按钮,点击零件中的前视基准面,可以发现他们是重合的,依次检查右视基准面、上视基准面,可以发现他们都重合。ab5d469d3a4a48ec83db5bd3459920e1.jpg

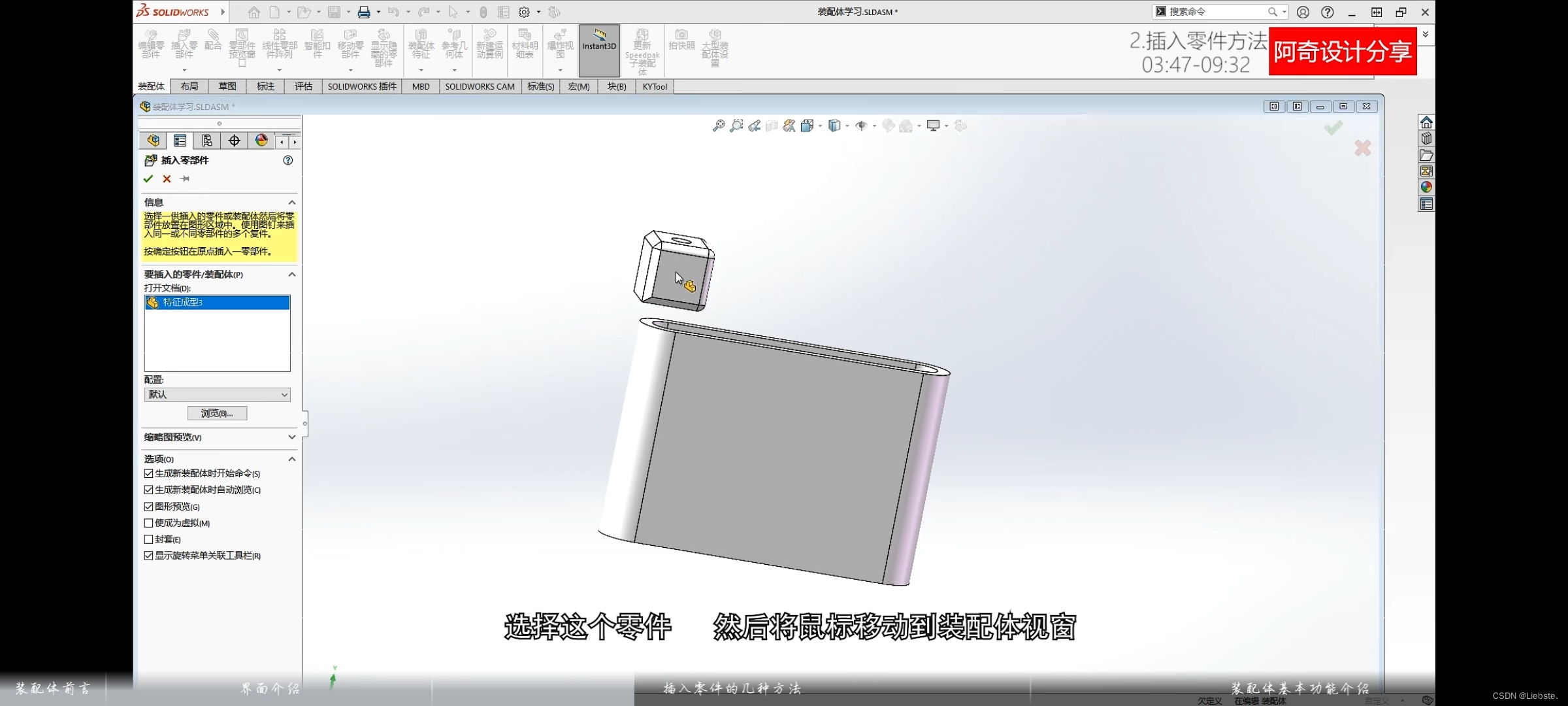

 ③在添加零件时有一个插入打开文档的选项,如果我们同时打开了别的零件或是装配体,就会在这里显示。打开另一个之前绘制的零件,打开后在零件视窗点击最小化按钮,再回到装配体视窗,点击装配体栏插入零件按钮,现在再打开文档里就有刚刚打开的零件可以选择了,选择这个零件,然后将鼠标移动到装配体视窗,插入的零件就随着鼠标移动了,点击左键,零件就添加在装配体中了。7854c085ea814644b103a51a999f4281.jpg

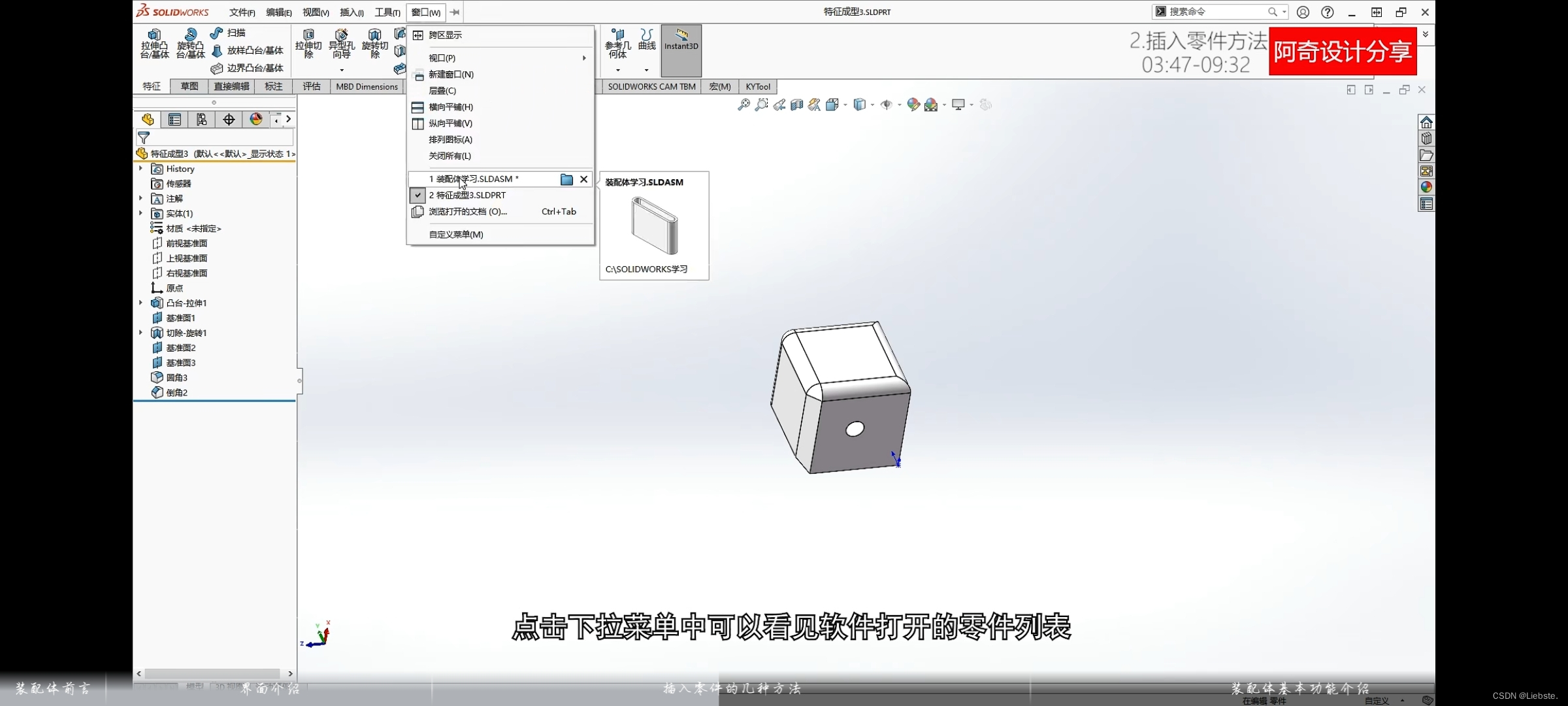

 ④现在软件同时打开了两个文件,可以发现这个装配体是一个窗口,若要切换到另一个窗口应点击装配体视窗的最小化按钮,可以看见打开的文件就在软件的左下角以最小化窗口显示了,再点击任意文件的最大化按钮文件就打开了。另一种切换文件视窗的方法是点击菜单栏的窗口按钮,在下拉菜单中可以看到软件打开的零件列表,零件的名字可以完全显示,点击也可切换文件。dd653754e18a4fcca9851db2c44acf00.jpg

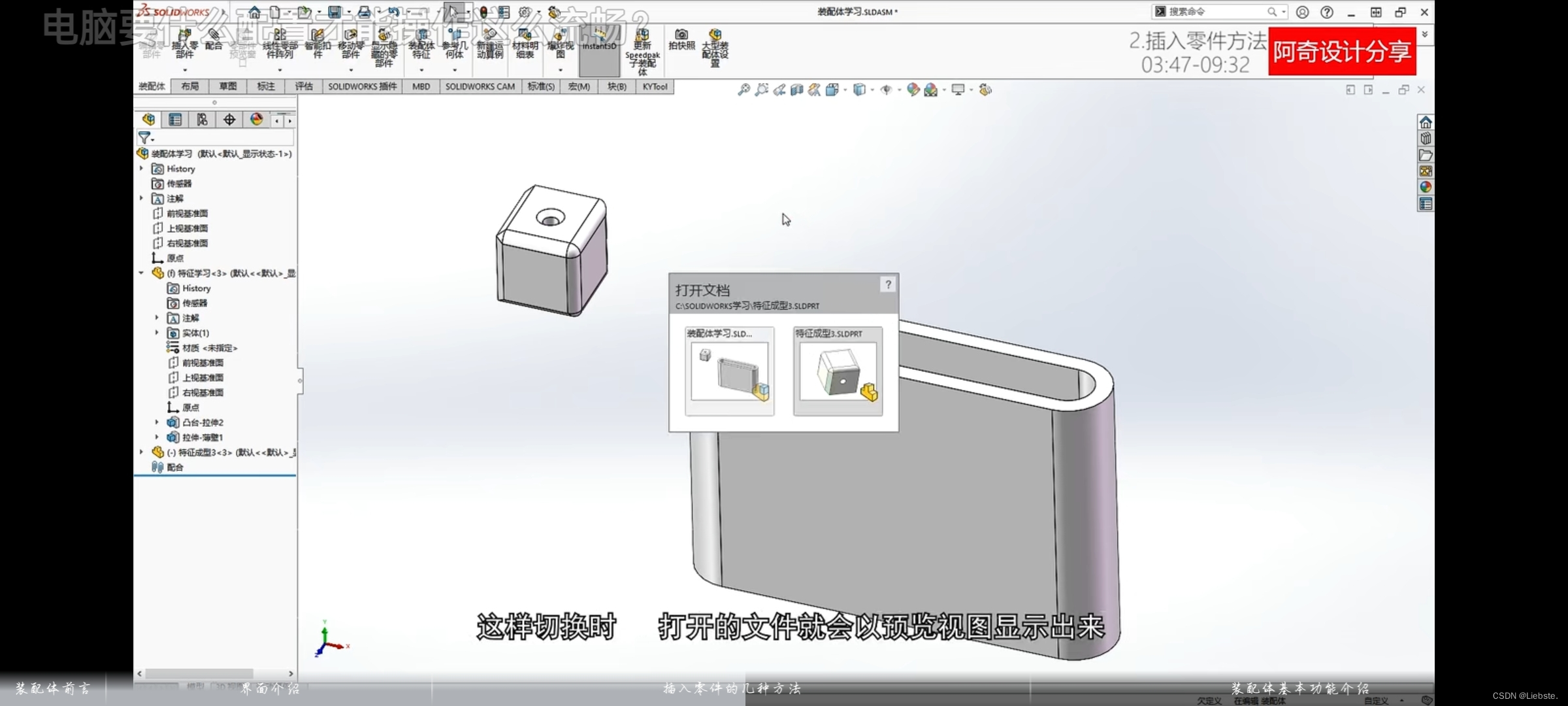

更加直观的切换文件的方法是用键盘Ctrl+Tab键 ,这样切换时打开的文件就会以预览视图的方式显示出来,便于更加快速的判断需要打开哪个文件,点击想要打开的文件就可切换到想要的文件。516d92c7a1334de3a9fe6b592d651050.jpg

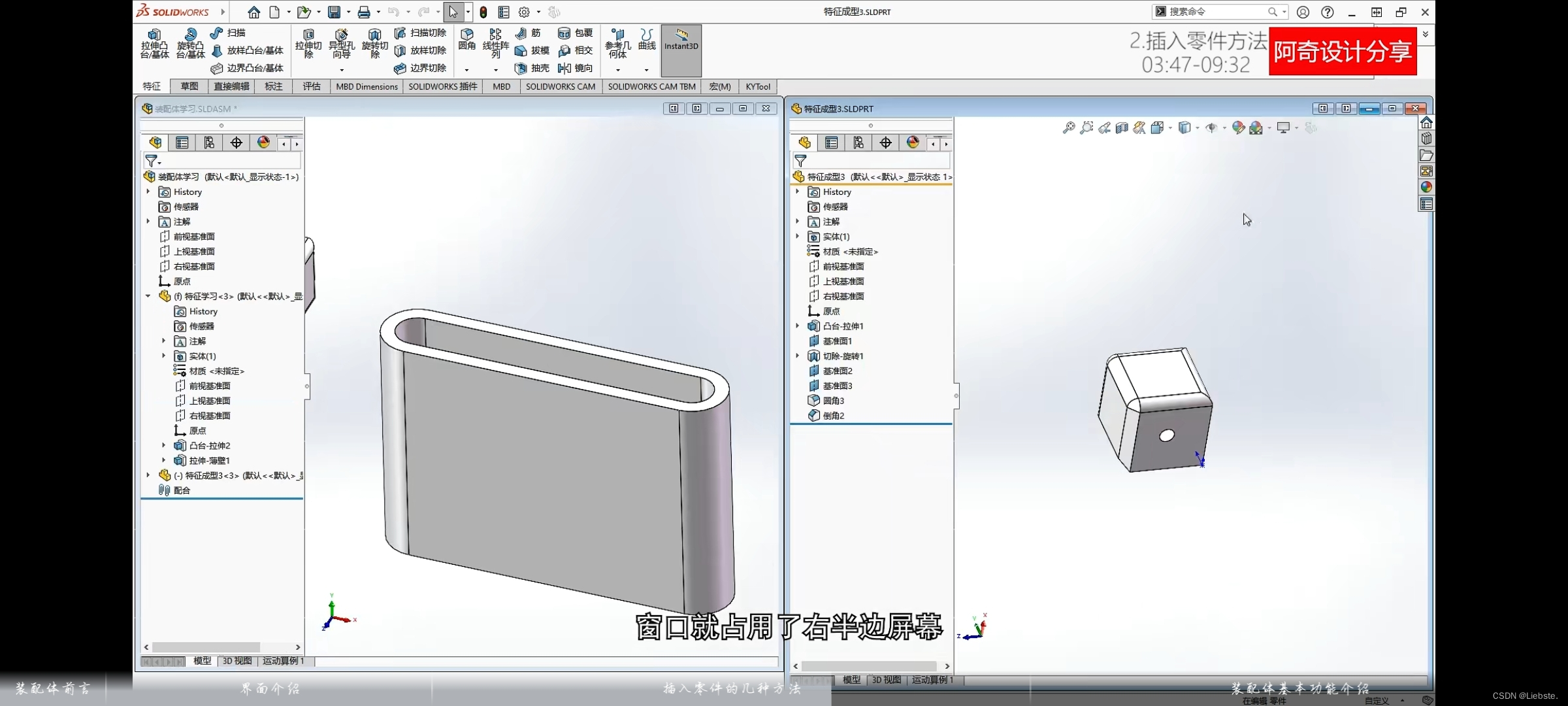

 ⑤若想时两个零件同时显示,点击右上角关闭按钮栏中由两个箭头组成的标志,鼠标停留在这里,可以看见提示为单击以向左平铺和单击以向右平铺,点击向左平铺可以看见当前打开的窗口以最大化状态显示变为占用左半边屏幕的窗口显示,而之前打开的文件最小化在左下角这里,最大化这个窗口后,再点击以向右平铺,这个窗口就只占用了右半边屏幕,这样软件就同时显示两个文件,这种显示便于同时观察和编辑两个不同的文件。99ddc96c5fce4bb98b97cff9462c242a.jpg
