电工实验——有源二端网络等效参数的测定及等效定理的验证

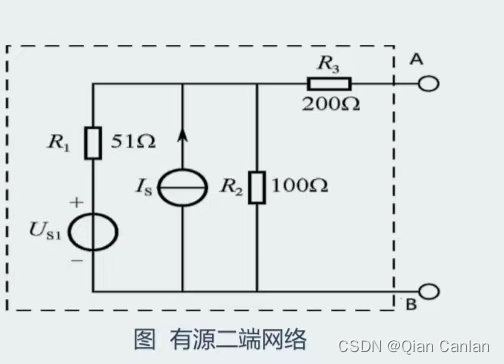

Us1=10V，Is=20mA，R1=51Ω，R2=100Ω，R3=200Ω.

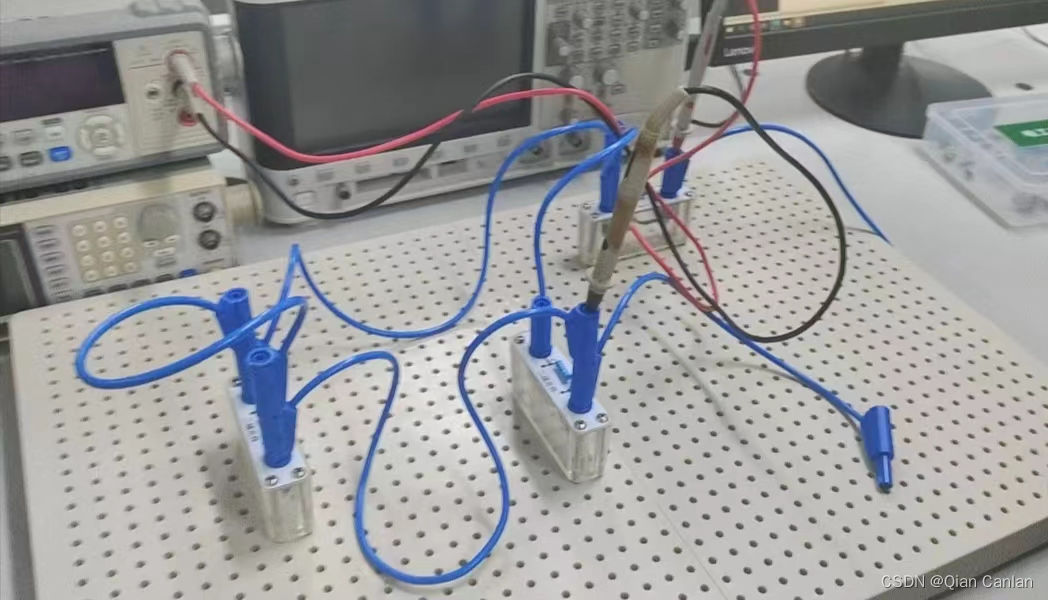

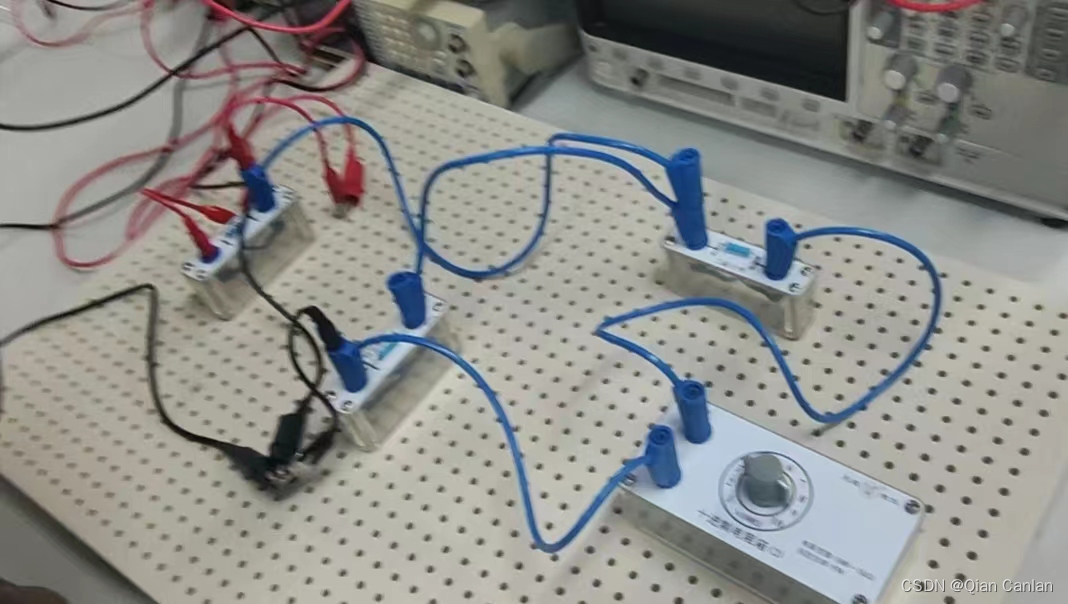

电路搭建要注意：先串后并；电源接入前先调好参数，一表制测量得；接入电源时，开关先断开，不要带电接入。

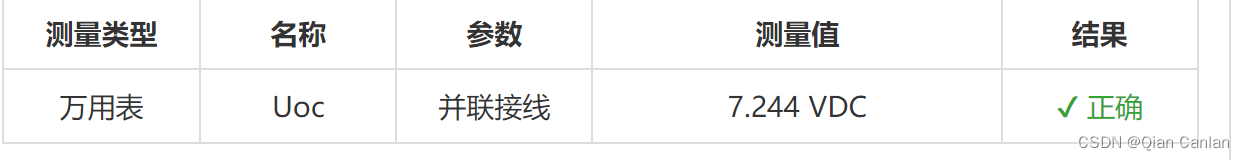

1.开路电压法测量的有源二端网络的开路电压Uoc，即将A，B端断开，不接入电路，可得：

2.

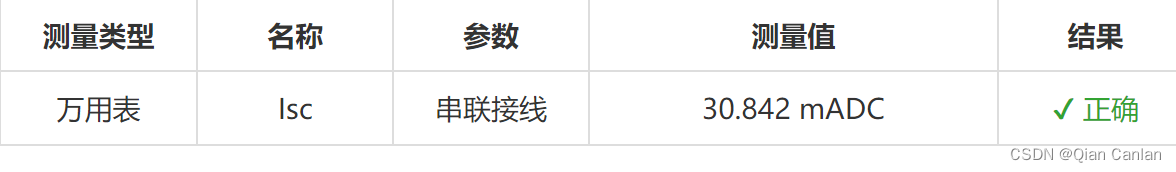

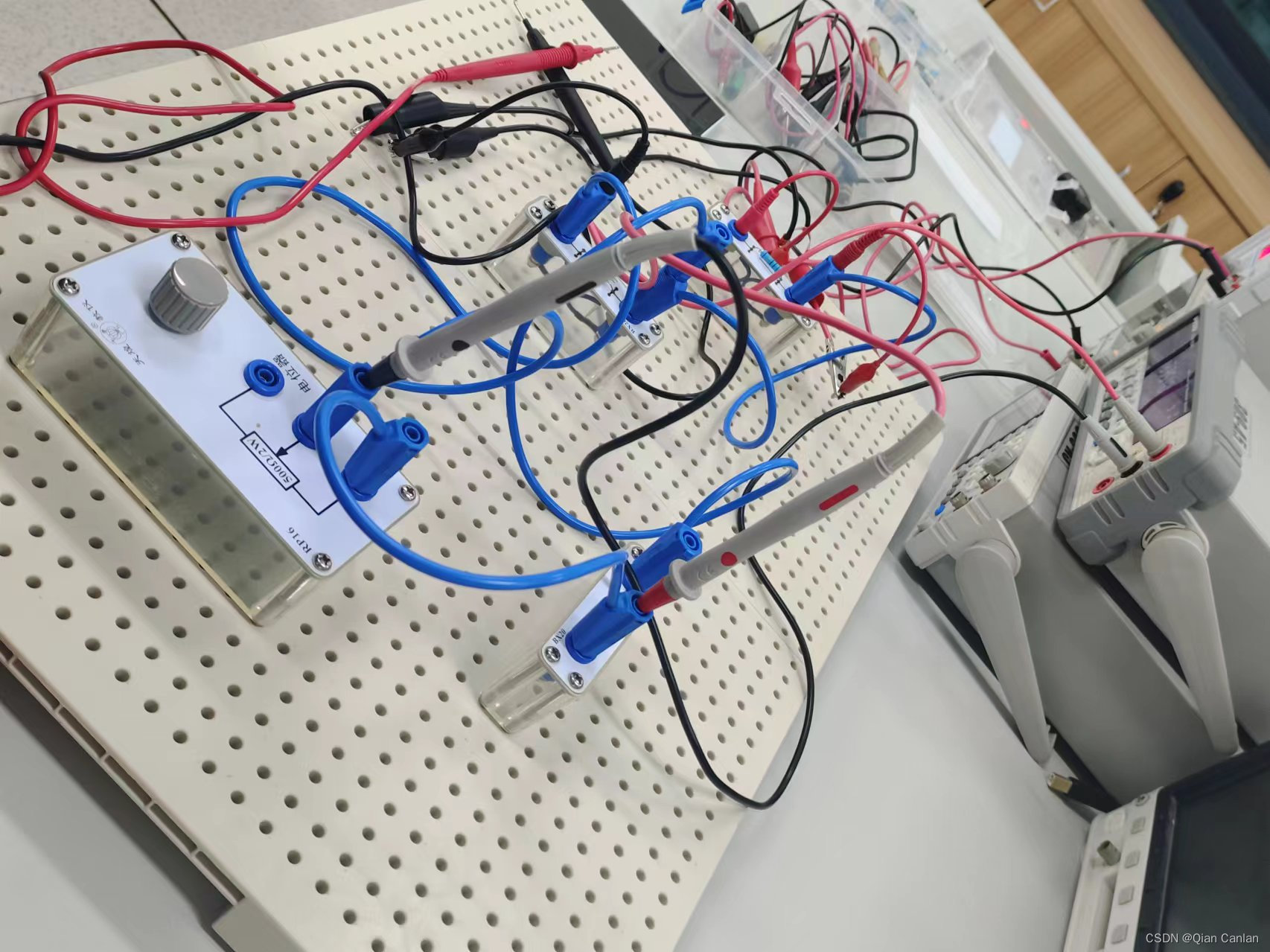

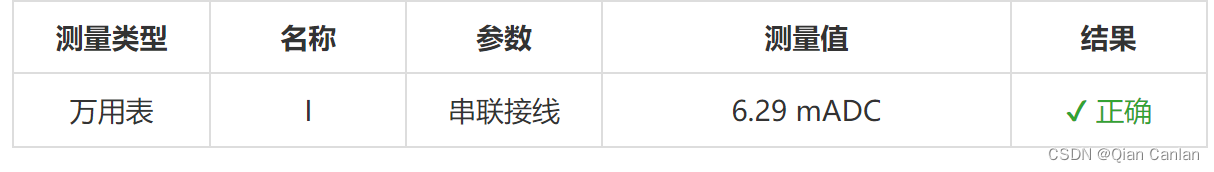

短路电流法测量的有源二端网络的短路电流Isc

3.

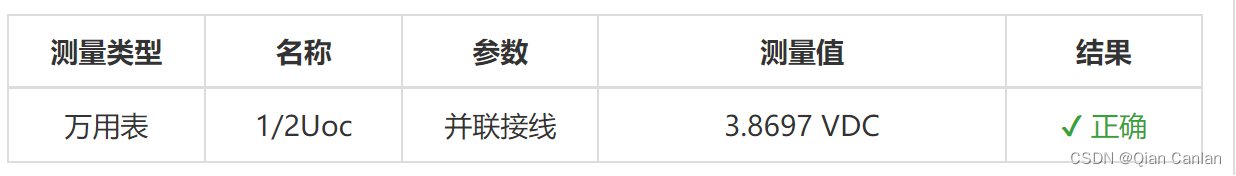

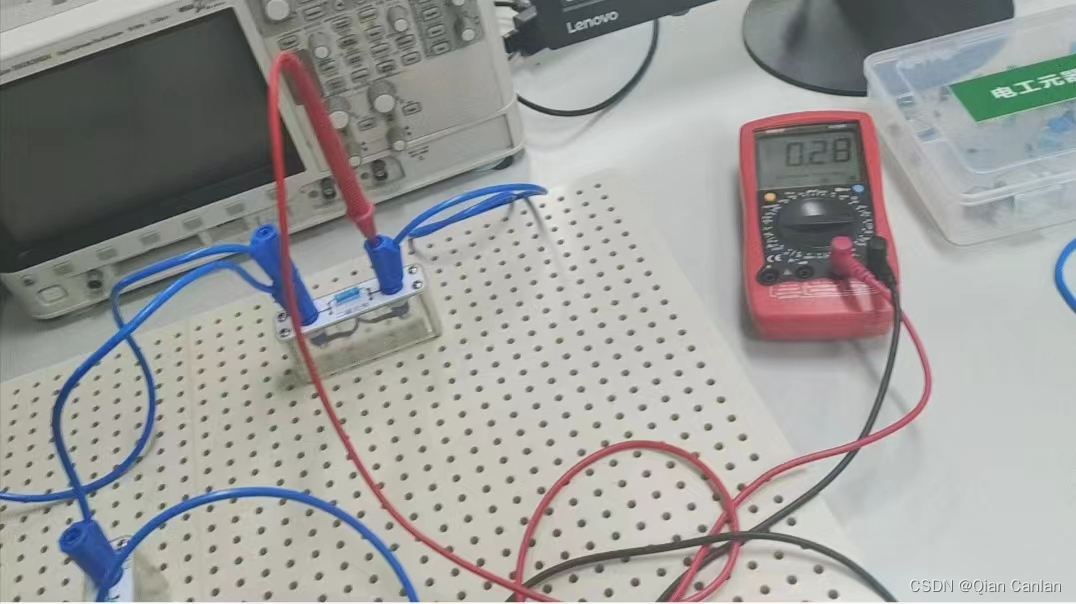

半电压法测量负载上的半电压1/2Uoc

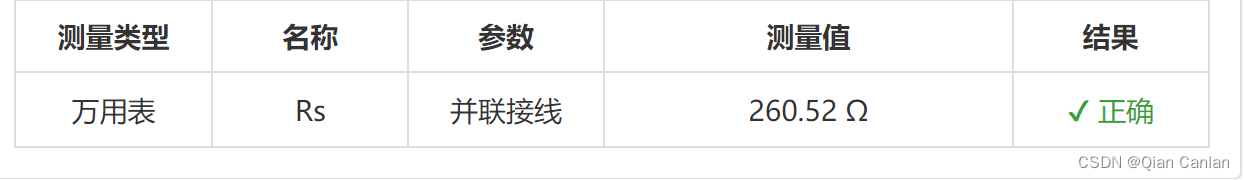

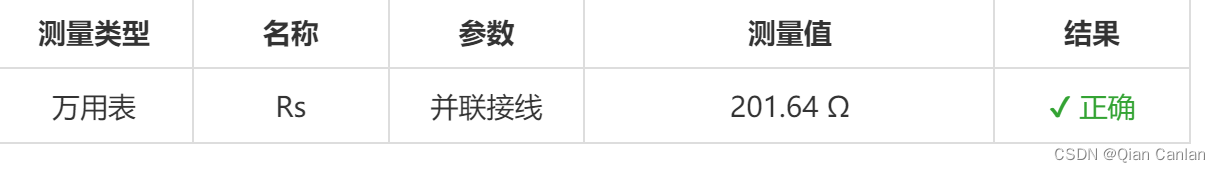

使用半电压法测量负载电阻即网络等效电阻Rs时，只需将万用表的功能调为测量电阻的即可

4.

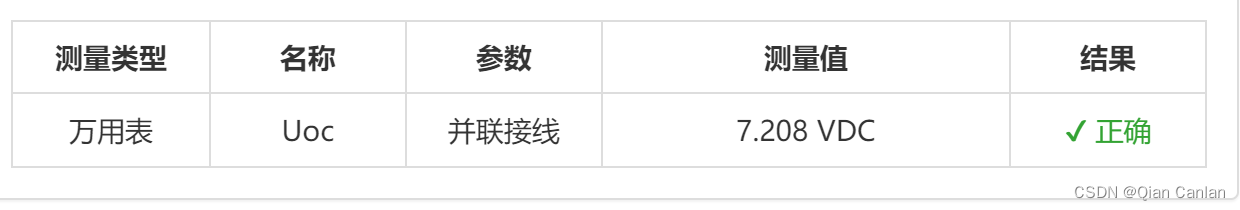

零示法测量的有源二端网络的开路电压Uoc

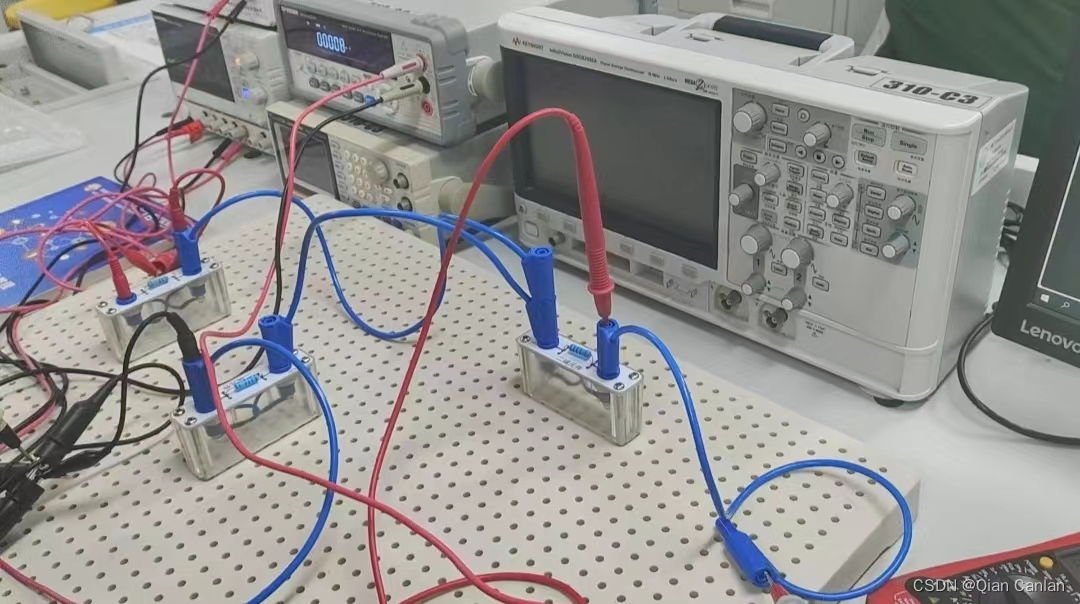

将电压表串联在电路中，调节电源使电压表的值接近于0

5.

除源等效法测量的网络等效电阻Rs

6.

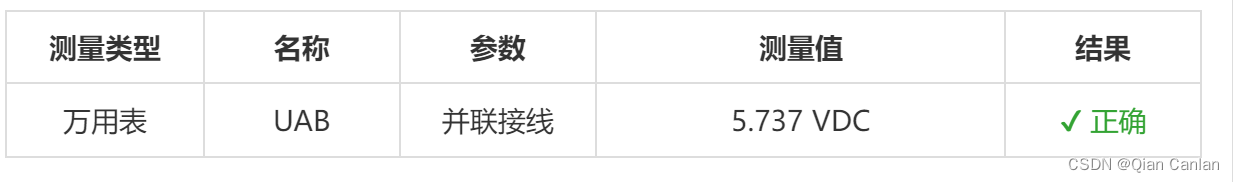

有源二端网络外特性数据：（以负载为900Ω为例，其他阻值只需调节变阻器即可）Uab，I
