S.O.S求救信号实验

一、实验任务

本实验的任务是使学生熟悉Arduion，通过进行S.O.S实验来进一步了解熟悉相关操作及Arduion的实战。任务具体要求我们使用特定代码让LED以S.O.S模式（三个点，紧接三个横杠，再接三个点）闪烁从而发出S.O.S信号。

其中，S.O.S是国际莫尔斯码求救信号。莫尔斯码是一种字符编码，英文的每个字母，由横杠和点不同的组合而成。可以通过LED长闪烁和短闪烁来表示点和横杠来进行莫尔斯编码，表示S.O.S这三个字母。

通过查阅莫尔斯码表可以知道，字母“S”用三个点表示，这里用短闪烁替代，字母“O”则用三个横杠表示，用长闪烁替代。 两个个字母之间可以保留适当停顿时间。要求用函数形式出横杠和点。例如函数名为  dash  dot。

二、硬件设计

该实验用到的硬件有：开发板，面包板，LED，电阻，跳线。

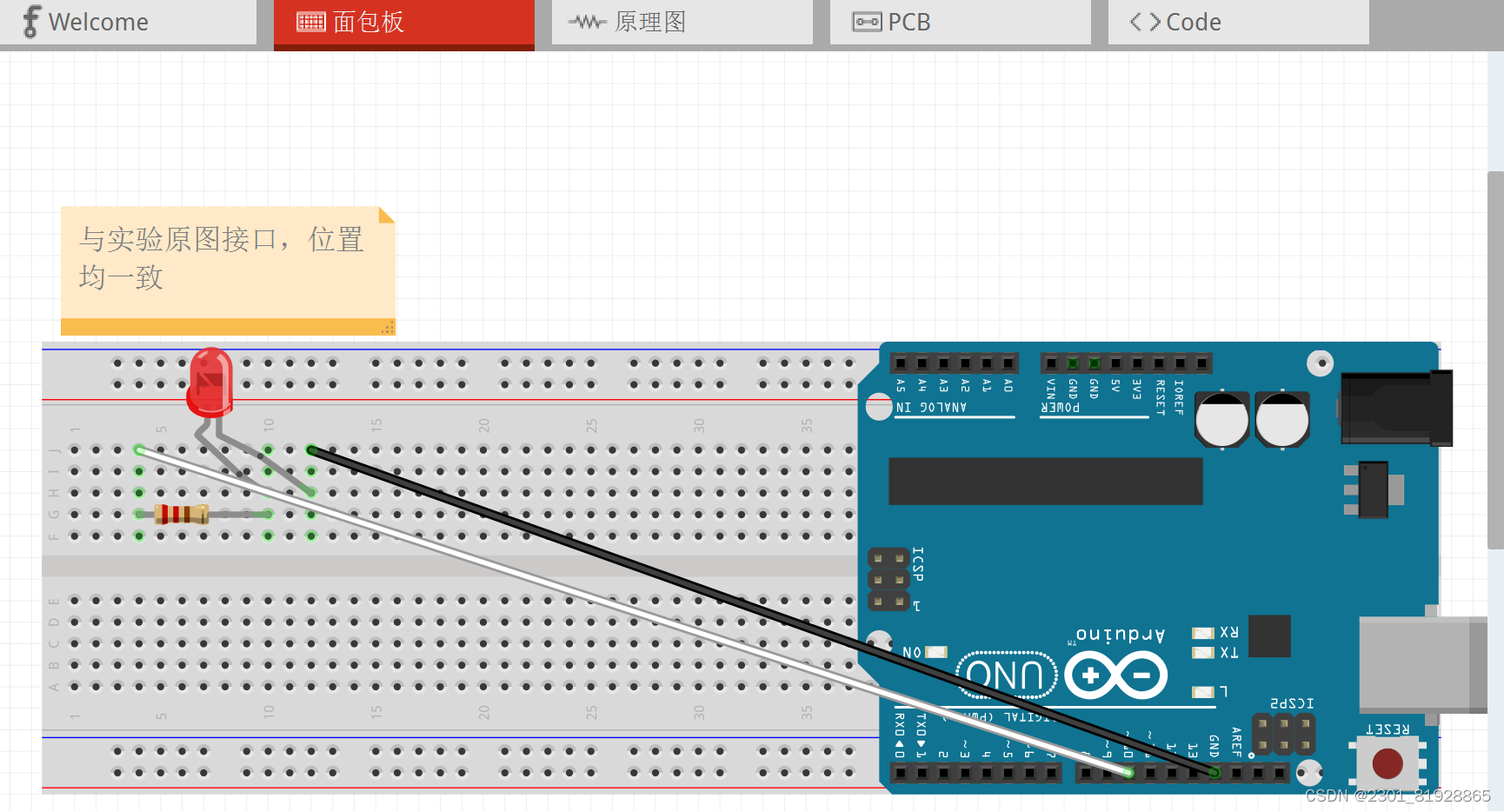

根据输入的代码，我们可以将跳线接到开发板上GND和10的接口，依照面包板的电路设计，我们要将跳线另一端分别接入面包板不同行。再在面包板上接入适当阻值的电阻及LED，并注意电阻和LED的衔接，LED的单向导电性，以确保电路接通，LED能闪烁。最后通过usb连接电脑。

其中，我们的电阻阻值计算公式为：R＝（Vs－Vl）/I  这里Vs是电源电压，Vl是LED需要的电压，I是LED的电源。同时，我们还可以根据四色环的电阻色环代码表，读出相应的阻值。同样，也可以借此为指定阻值的电阻找到代码。

三、软件设计

打开Arduino IDE，在编辑框中输入下列所示代码。

int ledPin=10;

void setup()

{

  pinMode(ledPin,OUTPUT);

}

void loop()

{

  for(int x=0;x<3;x++){

    digitalWrite(ledPin,HIGH);

    delay(150);

    digitalWrite(ledPin,LOW);

    delay(100);

  }

  delay(100);

  for(int x=0;x<3;x++){

    digitalWrite(ledPin,HIGH);

    delay(400);

    digitalWrite(ledPin,LOW);

    delay(100);

  }

  delay(100);

  for(int x=0;x<3;x++){

    digitalWrite(ledPin,HIGH);

    delay(400);

    digitalWrite(ledPin,LOW);

    delay(100);

  }

  delay(5000);



}

在代码里有三个for循环：第一个循环3次，输出三个点；第二个循环3次输出3个横杠；最后一个循环3次，再一次输出3个点。在每一个for循环之间是一小段延时，使用S.O.S字母之间产生一个可见的暂停。最后，在主程序loop重新执行一遍之前，代码等候5秒。

四、结果分析

1、电路实物

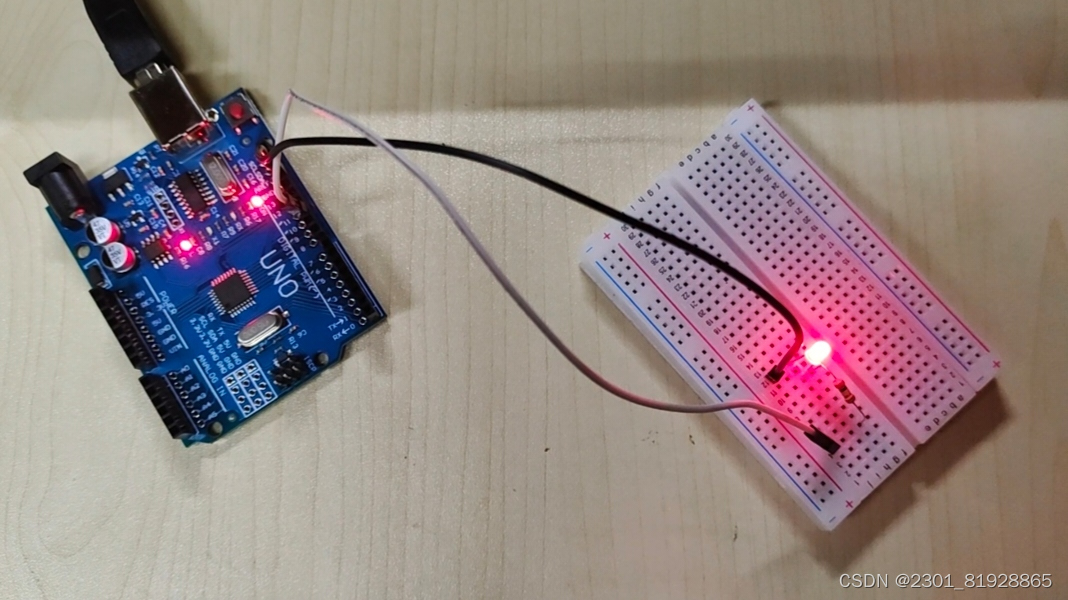

电路实物如图所示，采用Arduino板，供电电压为5V，选择10号接口为信号输入端。

端。

2、结果分析

LED短闪烁成三个点，紧接着长闪烁成三个横杠，然后再接三个点，LED以该模式发出S.O.S信号，第一次结束五秒后又开始循环闪烁。
