基础知识PLC

PLC有五种标准化编程语言：顺序功能图（SFC）、梯形图（LD）、功能模块图（FBD）三种图形化语言和语句表（IL）、结构文本（ST）两种文本语言。

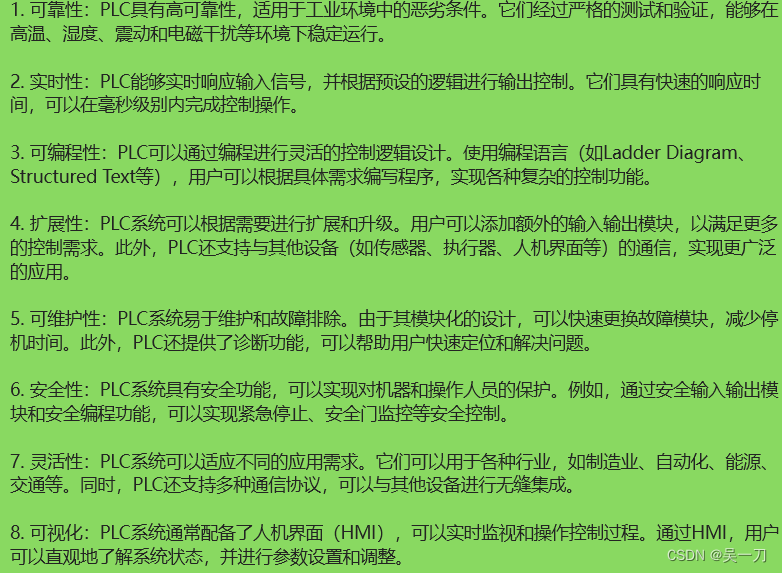

PLC特点

s7-1200整体介绍

1  自带网口（RJ45）没有串口

2 集成输入输出  A（模拟量）I(输出量）

3 高速输入最高一兆HZ

4 高速输出Q 点

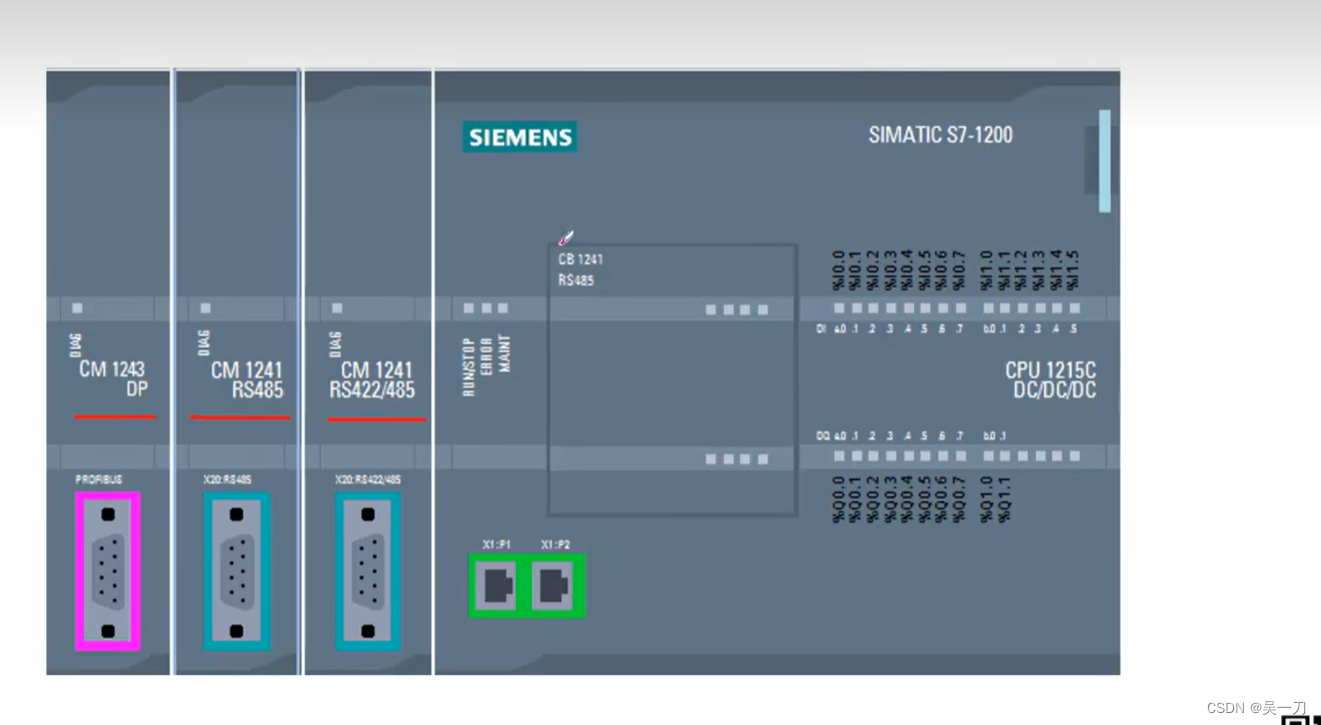

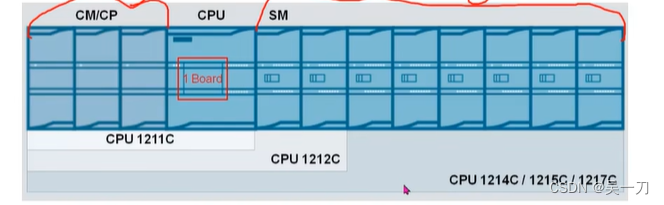

扩展  8个模块+三个通信模块+1个信号版

smart   6个模板＋1个信号版

分类  1 DI数字量输入

         2 DO数字量输出

        3AI模拟量输出

         4AQ模拟量输入

选件 MC卡（内存卡）

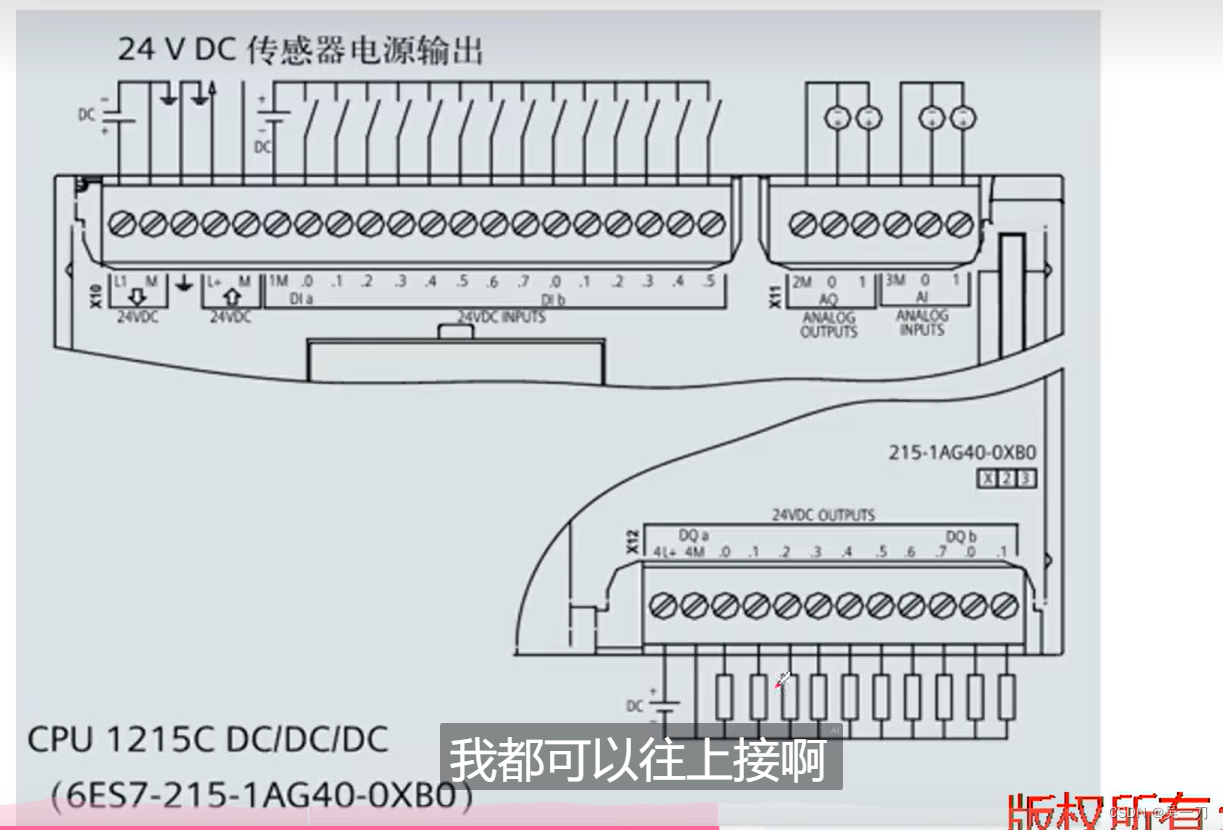

              1200硬件接线

分类  1 AC/DC/RLY        供电电源AC 交流220V  DC直流24v

          2DC/DC/RLY         输入电压24V

          3DC/DC/DC           输出信号 RLY继电器型    DC 晶体管型（只能直流24V）

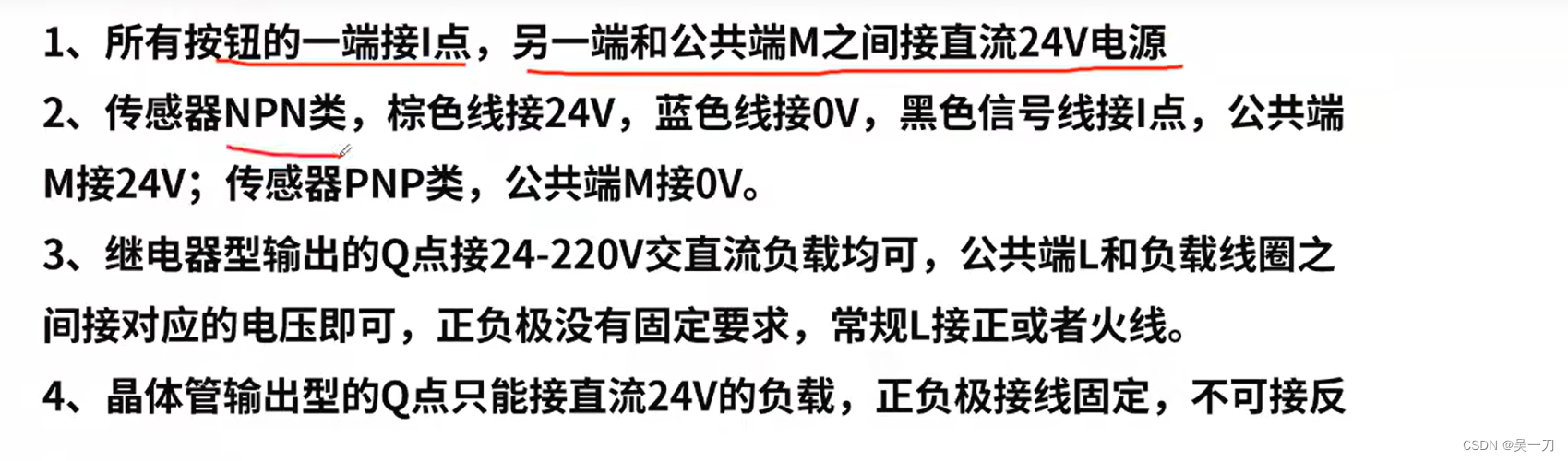

传感器   NPN 接正 PNP接负

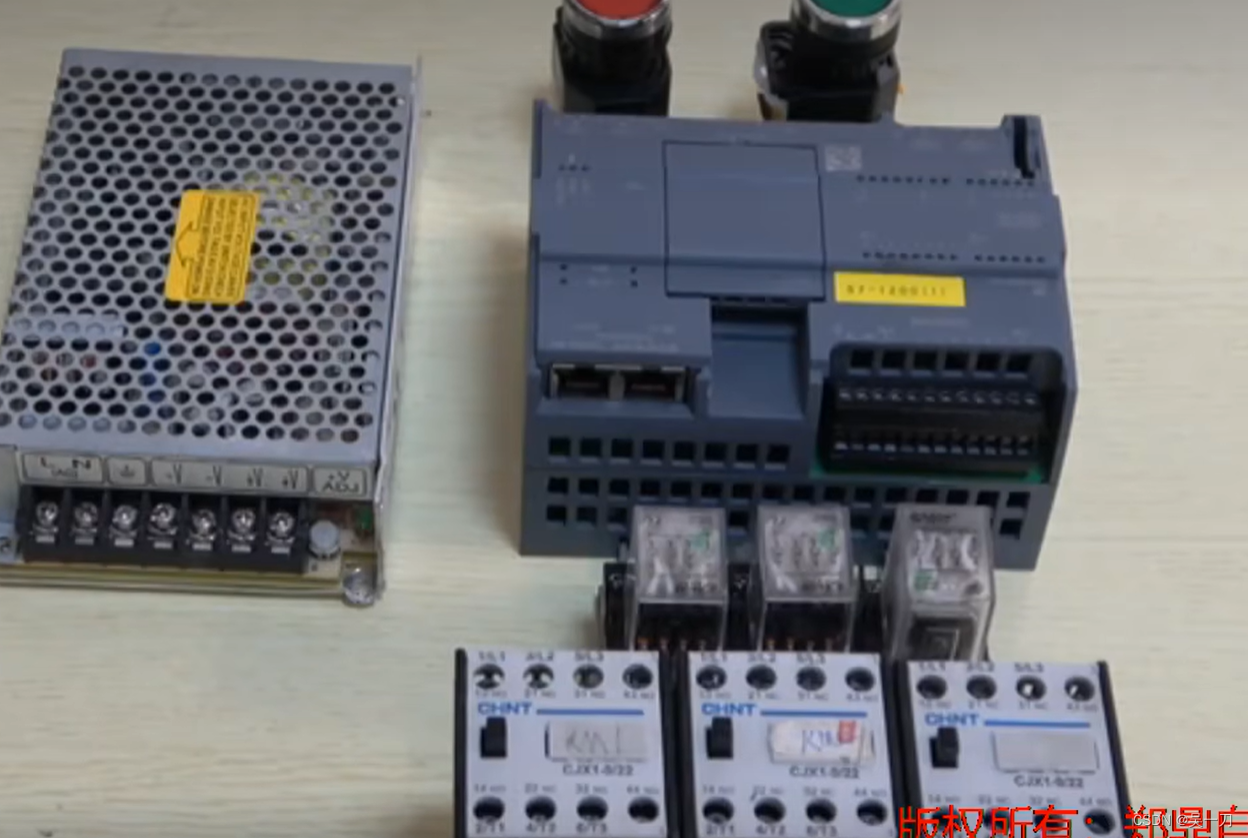

外观

PLC和smart区别



CPU 属性

1 系统存储器

创建 MBx=MB1=M1.0-M1.7

M1.0首次为1

M1.2一直=1  线路M1.2一直闭合

M1.3一直=0  线路M1.3一直断开

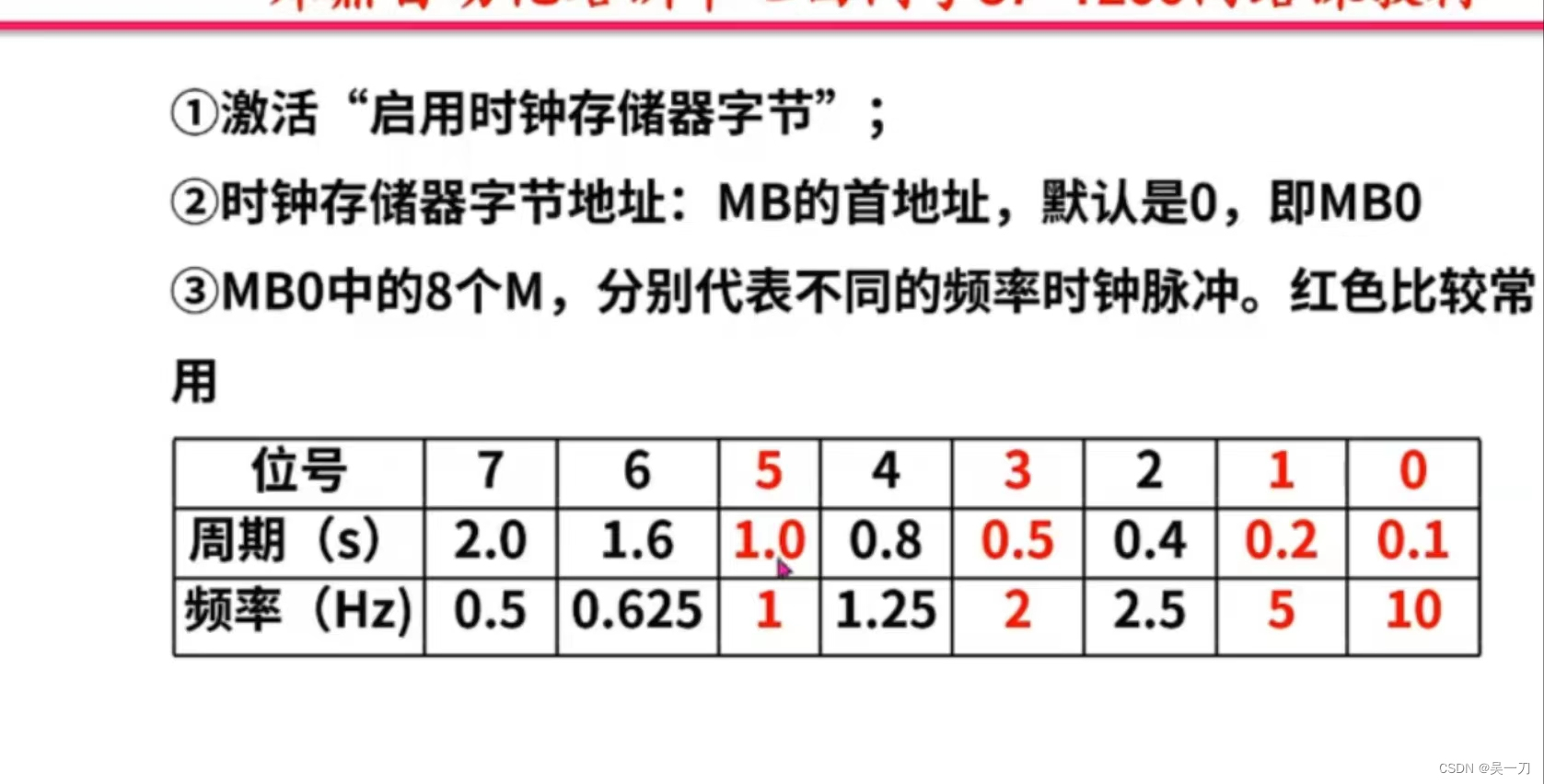

2 时钟存储器
