PLC寄存器基础知识

已于 2023-10-18 13:36:06 修改
阅读量1.5k 收藏 2
点赞数 1
分类专栏： 1-Signal Proc and Filtering 16-通信&常用功能块 文章标签： PLC 算法
于 2023-10-18 09:57:35 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_46143730/article/details/133899395
版权
本文探讨了PLC寄存器的基础知识，特别是西门子PLC的地址关系和32位数据的拆分与合并。对于MODBUS通信中遇到的浮点数处理，介绍了如何在博途PLC中利用绝对地址寻址实现数据操作。同时提到了相关资源链接，供读者深入学习。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

这篇博客所要介绍的内容属于微机原理的相关知识，如果没有修过微机原理，可以找相关书籍看一看，众所知周PLC也是属于微控制器。下面我们看下西门子PLC常用的寄存器地址关系。

1、西门子寄存器地址关系

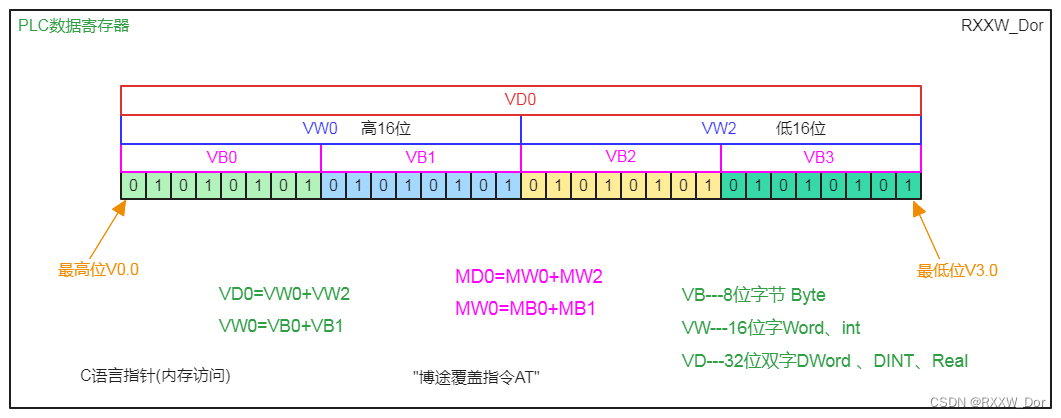

2、32位数据拆分和合并

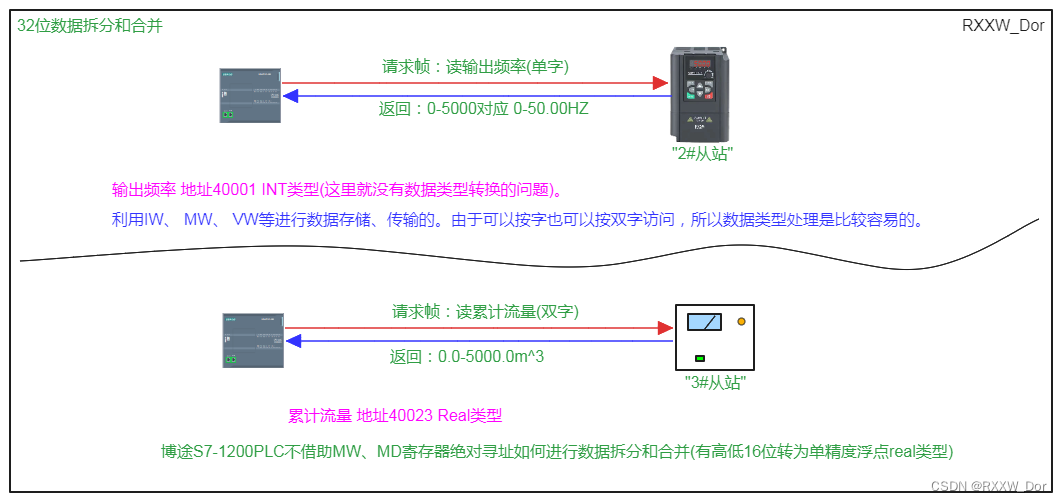

上面32位数据的拆分和合并需要大家对PLC相关寄存器的绝对寻址有所了解，比如MODBUS-通信读取的数据都是以16位寄存器为单位的，当采集的数据类型为浮点数时。我们需要将连续的2个字寄存器组合为一个32位单精度浮点。博途PLC里大家可以利用绝对地址寻址实现数据的拆分和合并，当然也可以利用其它方法实现数据的拆分和合并，详细的方法介绍大家可以查看下面文章链接：
