实验简介
OSPF（Open Shortest Path First）是一种常用的内部网关协议（IGP），用于在企业或自治系统中的路由器之间进行动态路由选择。而MGRE（Multipoint Generic Routing Encapsulation）是一种隧道技术，允许在IP网络中通过虚拟点对点连接来传输多播和广播数据。

在OSPF环境下使用MGRE，可以通过建立虚拟隧道来扩展OSPF网络的范围，特别是在需要跨越非OSPF区域的情况下。MGRE隧道中的OSPF路由器可以在隧道接口上运行OSPF协议，并通过隧道进行OSPF邻居关系的建立和路由信息的交换。

具体步骤
1. 在OSPF网络中的两个或多个路由器上配置MGRE隧道。
2. 在MGRE隧道的端点路由器上配置OSPF协议，使其在隧道接口上运行OSPF。
3. 配置隧道接口的IP地址，并将其添加到OSPF的配置中。
4. 在MGRE隧道的端点路由器上配置隧道源和目的地址。
5. 配置隧道接口的隧道模式、隧道键值和其他相关参数。
6. 配置OSPF邻居关系，并在MGRE隧道上交换路由信息。

通过配置MGRE隧道，在OSPF网络中可以实现跨越非OSPF区域的动态路由扩展，提高网络的灵活性和可扩展性。

实验要求
1、R4为ISP，其上只能配置IP地址，R4与其所有直连设备间均使用公有IP

2、R3-R5/6/7为MGRE环境，R3为中心站点

3、整个OSPF环境IP基于R4的环回

4、所有设备均可访问R4的环回

5、减少LSA的更新量，加快收敛，保障更新安全

6、全网可达

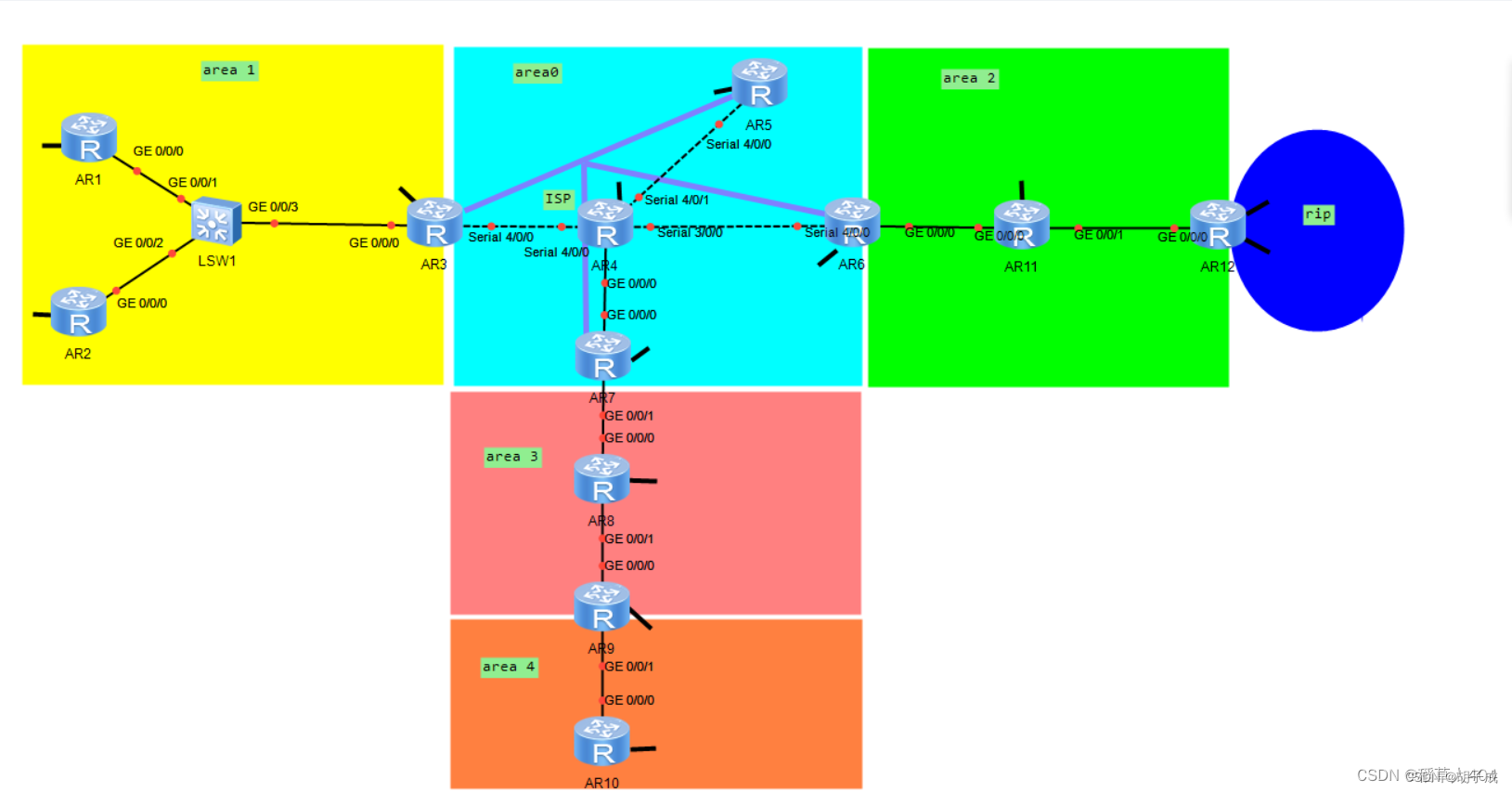

搭建实验拓扑

网划分
根据提供的信息，基于172.16.0.0/16进行子网划分，得到以下网段划分：

1. 172.16.0.0/19 (area 0)
   - 172.16.0.0/24：p2p骨干
   - 172.16.1.0/24：MA骨干
   - 172.16.1.0/29：T通道
   - 172.16.2.0/24：R5环回
   - 172.16.3.0/24：R6环回
   - 172.16.4.0/24：R
