思科模拟器完成计算机网络综合组网（虚拟局域网，交换机，路由器，路由器协议，WWW/DNS/FTP服务，访问控制列表）

一、实验目的

  通过该实验的设计与配置模拟，考核学生对已学知识的掌握程度，加深对网络协议和原理的理解；培养学生利用网络技术结合实际需要分析问题、解决问题的能力；培养学生的组网技能和实际动手能力；培养学生的协调工作能力；提高学生撰写实验报告的能力。

二、实验内容

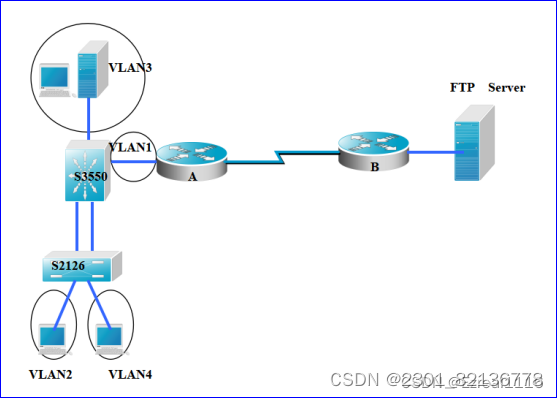

  下图是模拟某学校网络拓扑结构，在该学校网络接入层采用S2126交换机，接入层交换机划分了办公网VLAN2和学生网VLAN4，VLAN2和VLAN4通过汇聚层S3550与路由器A相连，另外S3550上有一个VLAN3存放一台网管机。路由器A和B通过路由协议获取路由信息后，办公网可以访问B路由器后面的FTP服务器。为了防止学生网内的主机访问重要的FTP服务器，A路由器采用了访问控制列表的技术作为控制手段。需要在三层交换机上建立路由

三、实验过程

1.任务分析：

  通过理解实验指导书，若将上述拓扑图左方（学生网、办公网和网管网）称为客户端子网络网，右方（ftp服务器）称为服务端子网络，我们可以将任务分为以下几点：

客户端子网络内，为学生网、办公网和网管网分别划分虚拟局域网，并利用一台二层交换机和三层交换机使它们之间可以相互通信；
客户端子网络可以通过两个路由器与服务器进行通信，访问ftp服务；
为服务器配置更多的服务，比如WWW服务和DNS服务（为其他主机和服务器配置域名）
在客户端子网络直接连接的路由器中设置控制访问列表，使得学生网VLAN4无法访问FTP服务器的FTP服务，但让它们可以有其他通信（比如www服务，DNS）；

2.设计过程和说明：

(1)从上面的任务分析可以提取出关键知识点：

1. 设备之间连接的物理导线选择
2. 交换机基于端口划分VLAN
3. 三层交换机实现跨VLAN通信（交换虚拟接口）
4. 主机网络配置（IP，默认网关，子网掩码）
5. 路由表的建立与路由协议
6. 数据包的转发过程
7. 控制访问列表的控制原理和过程
8. 数据包协议栈

(2)设计：

①网络配置设计

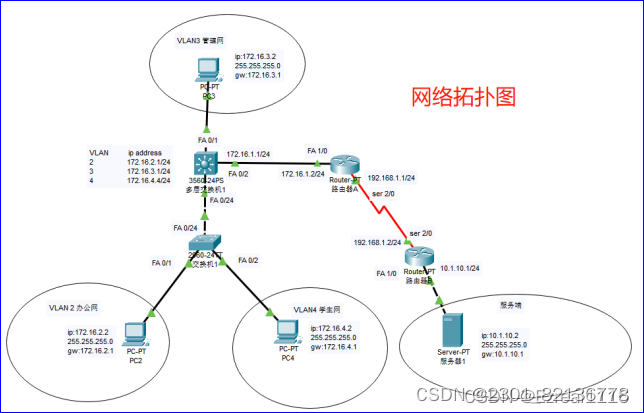

下面是使用思科模拟器设计的实验拓扑图：

客户端子网使用172.16.0.0/16网段
客户端子网中各虚拟局域网分别使用172.16.2.0/24、172.16.3.0/24、172.16.4.0/24网段
整个客户端子网的网关地址为172.16.1.1/24，通过此网关客户端子网可以连接的服务器1 路由器之间使用192.168.1.0/24网段
服务器端使用10.1.10.0/24网段

②网络搭建过程设计

  相信学习计算机网络的同学，必然也是有大量编程经验的程序员。我们在编写程序时一定不会把全部逻辑一次过写完，然后才去执行和调试。否则，bug的定位和解决的难度将会“超级加倍”。因此我们一定是分模块，分单元去实现，并分别调试和检验，最后才整合到一起去整体测试。这次实验我的网络搭建过程也是如此，看到我上面的任务分解了吗？相信细心的同学之前就已经发现了，这四个任务正是按照模块和过程来划分出来的，每一步做完之后都是可检验的。下面将上述四个任务转化为搭建过程：

先按照拓扑图的配置信息搭建左方客户端子网络部分，并使用一台PC机代替路由器A的位置（IP172.16.1.2/24），然后测试PC2,PC3,PC4,临时PC机之间的通信情况；
使用一台临时PC机，代替客户端子网，通过两路由器与服务器1通信，配置服务器1的ftp服务，测试临时PC机与服务器1的通信情况和ftp访问情况。然后将两临时PC机去除，将服务器子网与客户端子网连接，测试客户端和服务器的通信情况和ftp服务情况；
为服务器1配置WWW服务和DNS服务，并为客户机机和服务器配置域名信息，测试服务情况
在路由器A中设置控制访问列表，使得学生网VLAN4无法访问FTP服务器的FTP服务，但可以访问WWW和DNS服务，并测试；


3.具体操作过程，问题及分析：

(1)实验环境

思科网络模拟器（Cisco Packet Tracer）
  推荐各位学习计算机网络的同学有机会尽量使用一下，可以帮助我们快速高效地设计、配置网络，理解网络的搭建过程和工作过程，加深对于理论知识的理解。并且有一个优势是，避免在真实实验室中“由于设备故障，浪费大量时间去排查”的情况，使得我们可以将精力更多地放在学习知识本身。


(2)实验步骤

 ①客户端子网络搭建

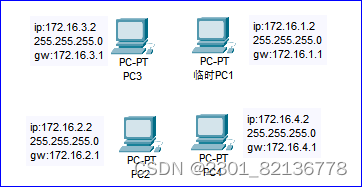

• 第一步：创建四台PC机，分别取名为PC2,PC3,PC4,临时PC1，按照拓扑图所示配置以上主机的网络信息（不在此演示设置过程，而是以注释文本展示）

• 第二步：创建一台二层交换机和多层交换机，将之前的所有设备按照拓扑图相连（注意图中有标明连接的端口）

• 第三步：在二层交换机上创建VLAN2和VLAN4，并将FA0/1和FA0/2接口分别分配给两个VLAN

• Switch>enable
  Switch#configure terminal
  Switch(config)#vlan 2                            !创建VLAN2
  Switch(config-vlan)# name VLAN2                    !命名VLAN2
  Switch(config-vlan)#vlan 4                        !创建VLAN4
  Switch(config-vlan)# name VLAN4                    !命名VLAN4
  Switch(config-vlan)#end
  Switch#configure terminal
  Switch(config)#interface FastEthernet0/1        !将FA0/1分配给VLAN2
  Switch(config-if)#switchport access vlan 2
  Switch(config)#interface FastEthernet0/2        !将FA0/2分配给VLAN4
  Switch(config-if)#switchport access vlan 4

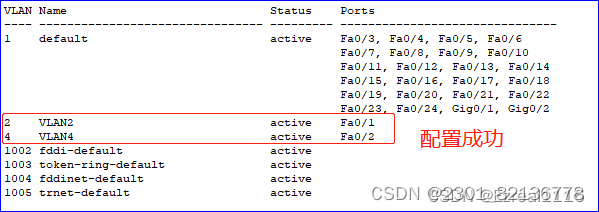

• 第四步：展示二层交换机VLAN配置结果
• Switch(config-if)#END Switch#show vlan
•

• 第五步：把二层交换机的0/24接口做成trunk模式
• Switch#configure terminal Switch(config)#interface FastEthernet0/24 Switch(config-if)#switchport mode trunk
• 第六步：显示Trunk配置
• Switch#show interface fastethernet 0/24 switchport
•
• 第七步：在多层交换机上创建VLAN2,VLAN3,VLAN4

• Switch(config)#vlan 2
  Switch(config-vlan)# name VLAN2
  Switch(config-vlan)#vlan 3
  Switch(config-vlan)# name VLAN3
  Switch(config-vlan)#vlan 4
  Switch(config-vlan)# name VLAN4

• 第八步：为VLAN1,VLAN2,VLAN3,VLAN4配置虚拟接口IP地址

• Switch(config)#interface vlan 1            ！配置vlan1的虚拟接口IP
  Switch(config-if)#ip address 172.16.1.1 255.255.255.0
  Switch(config-if)#no shutdown
  Switch(config-if)#exit                    ！开启接口

  Switch(config)#interface vlan 2
  Switch(config-if)#ip address 172.16.2.1 255.255.255.0
  Switch(config-if)#no shutdown
  Switch(config-if)#exit

  Switch(config)#interface vlan 3
  Switch(config-if)#ip address 172.16.3.1 255.255.255.0
  Switch(config-if)#no shutdown
  Switch(config-if)#exit

  Switch(config)#interface vlan 4
  Switch(config-if)#ip address 172.16.4.1 255.255.255.0
  Switch(config-if)#no shutdown
  Switch(config-if)#exit

• 第九步：将FA0/1端口放入VLAN3
• Switch(config-vlan)#exit Switch(config)#interface fastethernet 0/1 Switch(config-if)#switch access vlan 3
• 第十步：显示交换机配置
• Switch#show running-config
•
• 第十一步：把多层交换机的0/24接口做成trunk模式
• Switch(config)#interface FastEthernet0/24 Switch(config-if)#switchport mode trunk
• 第十二步：显示Trunk配置

• Switch#show interface fastethernet 0/24 switchport

• 第十三步：测试连通性

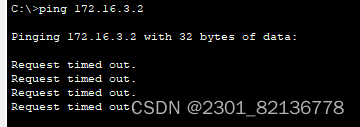

PC4 PING PC3 ping不通：

！做到这一步，实验出现了问题。我第一时间想到的是防火墙，但是检测之后发现所有主机的防火墙都是关闭的，原因不在这里。然后我就分析ping命令的工作过程和数据包的转发过程。
首先，上方的输出信息是“请求超时”，说明请求已经正常发出。而由于ping的是不同网段，是需要网关进行转发的，也就是说主机找到网关这一步是没有问题的。
然后我ping了一下别的网段的网关，发现可以ping通。也就是说，本机发出的数据包是可以正常到达多层交换机的；问题就出在，多层交换机无法将收到的数据包正确转发出去！
那么转发需要什么？过程是怎么样的？路由器首先需要建立起到每一个网段的路由表，指明到哪个网段去需要经过哪个端口，然后当有数据包到达之后，通过目的地址字段进行查表转发，因此我需要确认路由表是不是正确的！

• 第十四步：查看多层交换机路由表

Switch#show ip route

果然，路由表没有建立！经过上网查找资料，原来多层交换机的路由功能需要主动开启！

• 第十五步：开启三层路由器的路由功能

Switch(config)#ip routing

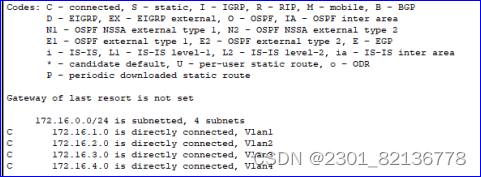

• 第十六步：再次查看多层交换机路由表

Switch#show ip route

可以看到，路由表已经正常建立！

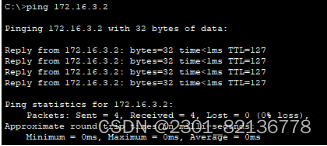

• 第十七步：重新测试连通性

PC4 PING PC3 可以ping通：

任务一完成，客户端子网搭建成功！

 ②服务器子网络和路由搭建

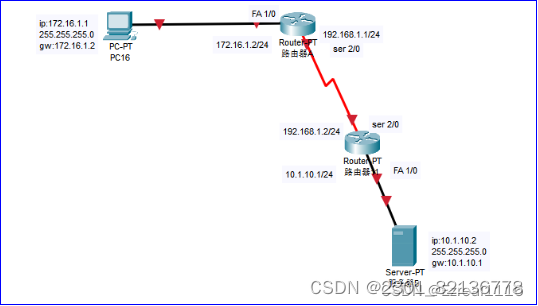

• 第十八步：创建服务器1和临时PC2，按照拓扑图所示配置以上主机的网络信息（不在此演示设置过程，而是以注释文本展示）
• 第十九步：创建路由器A和路由器B，并按拓扑图右方将四台设备连接
•

上图中第一和第三根导线是直通线。后面路由表创建不正常，排查出了是这一步出现了问题，路由器与终端的物理连线应该使用交叉线而不应该是直通线，否则路由器与主机通信不了。因此后面改成交叉线。

• 第二十步：为路由器A的FA1/0和Ser2/0端口配置ip地址

• Router>enable
  Router#configure terminal

  Router(config)#interface FastEthernet1/0
  Router(config-if)#ip address 172.16.1.2 255.255.255.0
  Router(config-if)#no shutdown
  Router(config-if)#exit

  Router(config)#interface Serial2/0
  Router(config-if)#ip address 192.168.1.1 255.255.255.0
  Router(config-if)#no shutdown
  Router(config-if)#exit

• 第二十一步：配置路由器A的RIP路由协议
  Router(config)#router rip
  Router(config-router)#network 172.16.0.0    !定义关联网络172.16.0.0
  Router(config-router)#network 192.168.1.0 !定义关联网络192.168.1.0
  Router(config-router)#exit

• 第二十二步：显示路由器A配置信息
• Router#show running-config
•

• 路由器A设置成功！

• 第二十三步：为路由器B的FA1/0和Ser2/0端口配置ip地址

• Router>enable
  Router#configure terminal
  Router(config)#interface FastEthernet1/0
  Router(config-if)#ip address 10.1.10.1 255.255.255.0
  Router(config-if)#no shutdown
  Router(config-if)#exit

  Router(config)#interface Serial2/0
  Router(config-if)#ip address 192.168.1.2 255.255.255.0
  Router(config-if)#no shutdown
  Router(config-if)#exit

• 第二十四步：配置路由器B的RIP路由协议
  Router(config)#router rip
  Router(config-router)#network 192.168.1.0
  Router(config-router)#network 10.0.0.0
  Router(config-router)#end

• 第二十五步：显示路由器B配置信息
  Router#show running-config
  1


  路由器A设置成功！

  第二十六步：测试客户端和服务器的通信情况
  服务器ping客户端，可以成功通信（客户端也可以ping通服务器，不再展示）：


  第二十七步：服务器上建立ftp服务
  点击服务器图标会弹出配置面板，选择服务栏，开启服务，并添加用户，授予权限


  第二十八步：临时PC2访问FTP服务

  FTP配置成功！

  第二十九步：去除临时PC机，连接客户端子网和服务端子网


  第三十步：多层交换机配置RIP路由协议
  Switch(config)#router rip
  Switch(config-router)#network 172.16.0.0

• Switch(config)#router rip Switch(config-router)#network 172.16.0.0 ！由于与多层交换机直连的只有172.16.0.0的聚合网段，因此只设置这一个即可


  第三十一步：查看多层交换机和路由器的路由表（均正确）
  多层交换机：

•

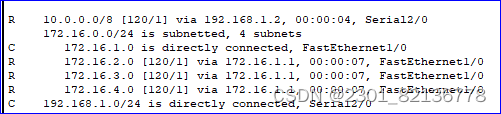

  路由器A：

•


  路由器B：

•


  第三十二步：PC2,PC3,PC4分别访问服务器FTP服务
  学生网PC4访问FTP服务（其他PC也可以访问，不再重复展示，当然所有PC机都可以ping通服务器）：


  任务二完成，客户端可以正常访问服务端！
   ③配置WWW服务和DNS服务
  第三十三步：配置WWW服务（顺便修改了一下helloworld.html文件）


  第三十四步：配置DNS服务
  开启DNS服务并配置四个DNS记录


  为PC2,PC3,PC4和服务器配置DNS服务器地址


  第三十五步：学生主机通过域名访问服务器网站
  点击学生主机图标，选择“桌面”栏，进入Web浏览器软件，输入服务器域名和文件名“server.jnu.edu.cn/helloworld.html”，跳转，可以正确访问的网页！


  第三十六步：管理主机通过域名ping其他两台主机


  任务三完成，客户端可以正常访问服务端其他服务！

   ④路由器A设置控制访问列表
  此步骤需要屏蔽学生网使用服务器FTP服务，但是不能影响到学生网访问其他服务，也不能影响到其他主机。

  第三十七步：设置控制访问列表
  Router(config)#ip access-list extend 101
  !定义一个扩展的IP访问控制列表
  Router(config-ext-nacl)#deny tcp 172.16.4.0 0.0.0.255 host 10.1.10.2 eq ftp
  ！拒绝源地址为172.16.4.0/24网段，目的地址为10.1.10.2，tcp端口为ftp的数据包
  Router(config-ext-nacl)#permit ip any any
  !允许所有的源地址到所有的目的地址的 IP 包的发送
  Router(config-ext-nacl)#exit
  Router(config)#interface fastethernet 1/0
  Router(config-if)#ip access-group 101 in
  ！端口fa1/0入路由器方向引用该访问控制列表
  Router(config-if)#exit

• Router(config)#ip access-list extend 101
  !定义一个扩展的IP访问控制列表
  Router(config-ext-nacl)#deny tcp 172.16.4.0 0.0.0.255 host 10.1.10.2 eq ftp
  ！拒绝源地址为172.16.4.0/24网段，目的地址为10.1.10.2，tcp端口为ftp的数据包
  Router(config-ext-nacl)#permit ip any any
  !允许所有的源地址到所有的目的地址的 IP 包的发送
  Router(config-ext-nacl)#exit
  Router(config)#interface fastethernet 1/0
  Router(config-if)#ip access-group 101 in
  ！端口fa1/0入路由器方向引用该访问控制列表
  Router(config-if)#exit


  第三十八步：学生主机访问FTP（无法访问）


  第三十九步：学生主机通过域名访问服务器网站（验证DNS和WWW服务仍然可用）


  第四十步：教师主机和管理主机通过域名访问服务器网站（验证其他网络不受影响）
  两网段均可正常访问！


  至此，控制访问功能设置成功，任务四完成，网络全部搭建成功，实验完成！

  4.问题总结和思考
    整个实验中总共出现两个问题，一个是多层交换机没有开启路由功能，一个是路由器与主机间选择物理导线错误（应该是交叉线，而不是直通线）。
    解决前者的过程是，经过分析ping命令工作过程和路由转发过程，设计分段测试，定位问题设备为多次交换机，再分析转发过程，得出引发问题的原因（路由表没有正确建立），进而验证，解决。
    解决后者的过程是，通过主机ping网关，发现主机根本找不到网关，又去检测出路由器接口地址没有问题，因此问题一定出在路由器和主机之间的导线上，然后更好导线，解决问题。
  总结就是，出现问题之后如何快速定位问题是最关键的，常用方法就是分段测试，二分法快速排除非故障点。定位到故障点后，需要结合具体知识分析故障原因，进而找出解决方法。

  四、实验总结

•  这次实验是之前实验的一次综合应用，由于我对于之前的实验还算熟悉，因此在分析、设计、操作和解决问题的过程中都比较顺利。
    这次试验我首先对实验任务进行分析，然后提取出所需要的知识点。看到这些知识点，我就知道自己单独完成这个实验是完全没有问题的。然后我就开始设计网络拓扑图和配置信息，再设计网络搭建过程。在设计网络搭建过程时，我采用了“分段搭建，分段检验，最后整合”的思路，保证网络搭建的顺利进行，降低出故障后定位故障点的难度。实验中出现的问题和解决思路已经在上一部分描述清楚，不再赘述。此外，我在实验要求之外还增加了WWW服务和DNS服务的内容，使得服务器能装载更多服务，也能验证访问控制列表对于TCP端口进行控制的能力。
