神州数码:
ULPP Up-Link Protect Protocol 上行链路保护协议
-----用于链路备份,收敛速度短
相当于华为、华三的smart-link(智能链路)-----私有协议
注意:与STP冲突所以做ULPP需关闭生成树协议-----no spanning-tree
1、在一个设备上会把两个端口绑定在ULPP组里面,其中有一个端口为主端口,另外一个端口为副端口
-----主的端口叫做Master
-----副的端口叫做slave
-----主副端口不是通过选举的,而是通过手工指定
2、控制vlan和保护vlan
–保护vlan,通过MSTP实例去保护的vlan,被保护的vlan就是ULPP组里面,然后通过主端口进行转发
–所谓的主端口或者副端口是针对MSTP中实例进行指定的
–控制vlan:发送控制vlan和接收控制vlan
注意:发送控制vlan要和接收控制vlan相同
3、抢占机制:默认不抢占(除非管理员手工开启抢占)
ULSM Up-Link State Monitor 上行链路状态监控
-----用于做ULPP的补充
相当于华为、华三的monitor-link(监控链路)-----私有协议
在ULSM组里面分为uplink(上行链路)和downlink(下行链路)
-----在一个ULSM组中所有uplink断开后,自动关闭downlink

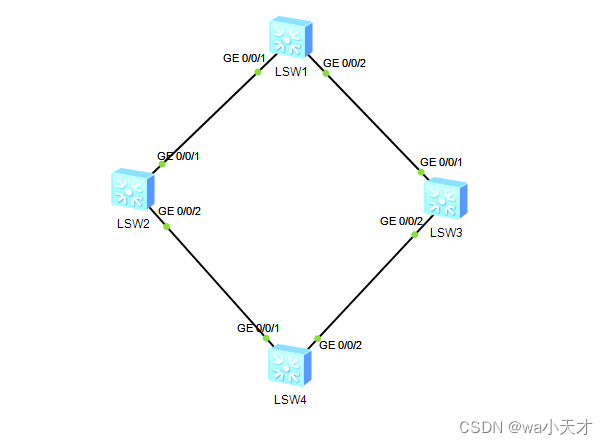

实例(这里用eNSP演示):
Smart-link:
SW1/SW4
vlan 10
vlan 20
interface g0/0/1
undo stp enable #关闭生成树
port link-type trunk
port trunk allow-pass vlan all #允许所有vlan
quit
interface g0/0/2
undo stp enable
port link-type trunk
port trunk allow-pass vlan all
quit
SW1
stp region-configuration
instance 1 vlan 10 20
active region-configuration
smart-link group 1
protected-vlan reference-instance 1 #设置实例一为保护vlan
port g0/0/1 master #g0/0/1为主端口
port g0/0/2 slave #g0/0/2为副端口
preemption mode role
flush send control-vlan 20 #控制vlan为vlan20
SW4
smart-link group 1
flush send control-vlan 20
Monitor-link:
SW2/SW3
monitor-link group 1
port g0/0/1 uplink
port g0/0/2 downlink 1
#g0/0/1断开后,g0/0/2自动shutdown
