74LS90级联实现百进制计数器与清零

一、电路展示

二、所用工具

电路仿真软件:multisim

电路元件:74LS90、4引脚数码管、按钮开关、电阻等

三、设计说明

74LS90级联逻辑电路简图

        74LS90级联实现百进制计数是在十进制的基础上将前一个十进制计数器的QD输出接入后一个十进制计数器的的脉冲输入端口CPA(74LS90十进制计数器在前上一篇文章中提到),因为CPA接收下降沿脉冲触发计数加1,当前一个十进制计数器输出由“9”跳转到“0”时,即二进制由1001到0000,QD输出由1变为0,触发下降沿脉冲,该脉冲接入后一个十进制计数器的输入端CPA,触发十位计数加一,从而实现百进制计数器。在正常工作状态下,两十进制计数器的清零输入端口,即R01、R02都接入低电平,当按钮开关按下时这些端口接入高电平,从而实现清零效果,以上便是该74LS90级联实现的百进制计数器的设计说明,希望对您有帮助。

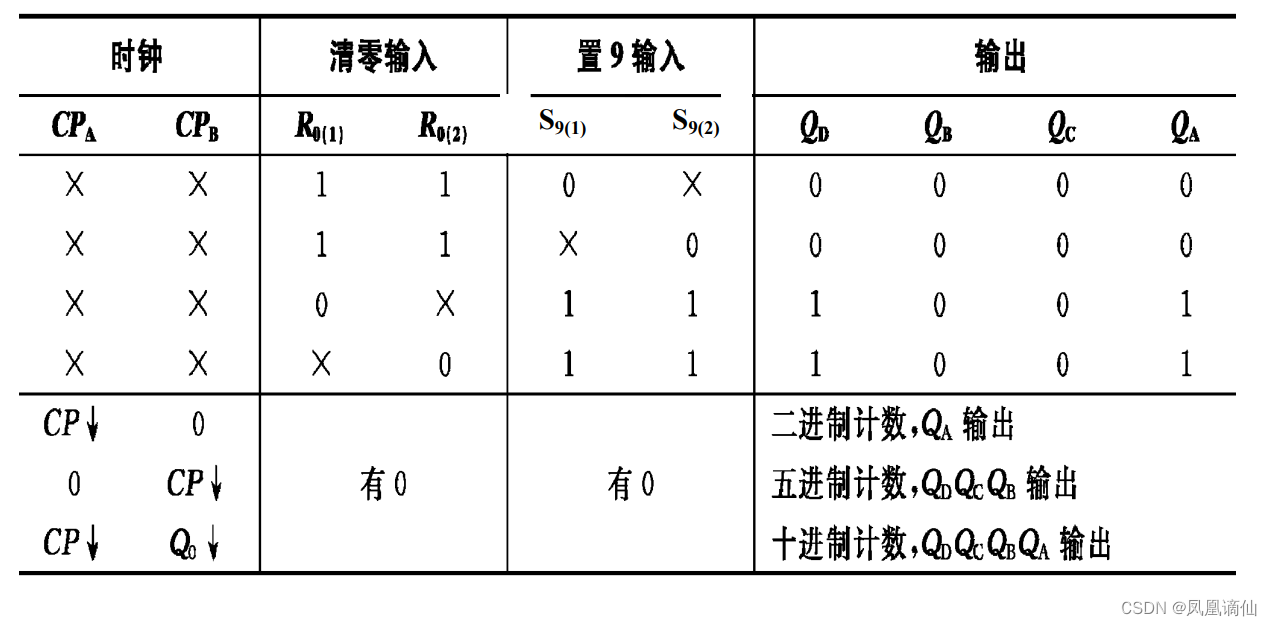

附:74LS90功能表
