软件工程作业之七：形式化方法

一、什么是形式化方法

形式化方法（Formal Methods）是一系列数学技术，用于精确地指定、开发和验证软件和硬件系统的预期行为。这些方法使用数学逻辑和符号表示来描述系统的特性和行为，从而可以进行严格的分析和推理。

一、形式化方法的目的：

通过数学分析提高软件和硬件设计的可靠性和安全性，尤其是在安全性至关重要的系统中。

形式验证：

在硬件（特别是集成电路）和软件系统设计中，形式验证使用数学方法来证明系统的正确性或非正确性。

形式语言：

在数学、逻辑和计算机科学中，形式语言是用精确的数学或机器可处理的公式定义的语言，包括语法和语义两个方面。

语言的表示方法：
   - 枚举法：适用于元素数目有限的形式语言。
   - 形式文法：通过形式文法产生语言。
   - 正则表达式：用于匹配符合一定条件的字符串，与形式语言中的正则表达式有所不同。

应用案例：

   - Intel在Pentium CPU的浮点运算单元出错后，开始在其芯片设计中广泛采用形式化方法。
   - 欧洲航天局的阿丽亚娜5型火箭因导航系统错误而坠毁后，EADS公司在阿丽亚娜火箭的任务调度模型中使用形式化方法。
   - 美国NASA和英国国防部在90年代发布了包含形式化方法使用的设计标准。

二、形式化方法的一些关键特点：

1. 精确性：使用数学语言来精确地定义系统的需求和行为，避免自然语言描述可能带来的歧义。

2. 严格性：通过数学证明来验证系统模型的正确性，确保系统满足所有预定的要求。

3. 自动化：通常与计算机辅助工具结合使用，可以自动检查系统模型的属性，如一致性、完整性和无冲突性。

4. 早期错误检测：在系统开发的早期阶段，通过形式化方法可以发现潜在的设计错误和漏洞，减少后期修改的成本。

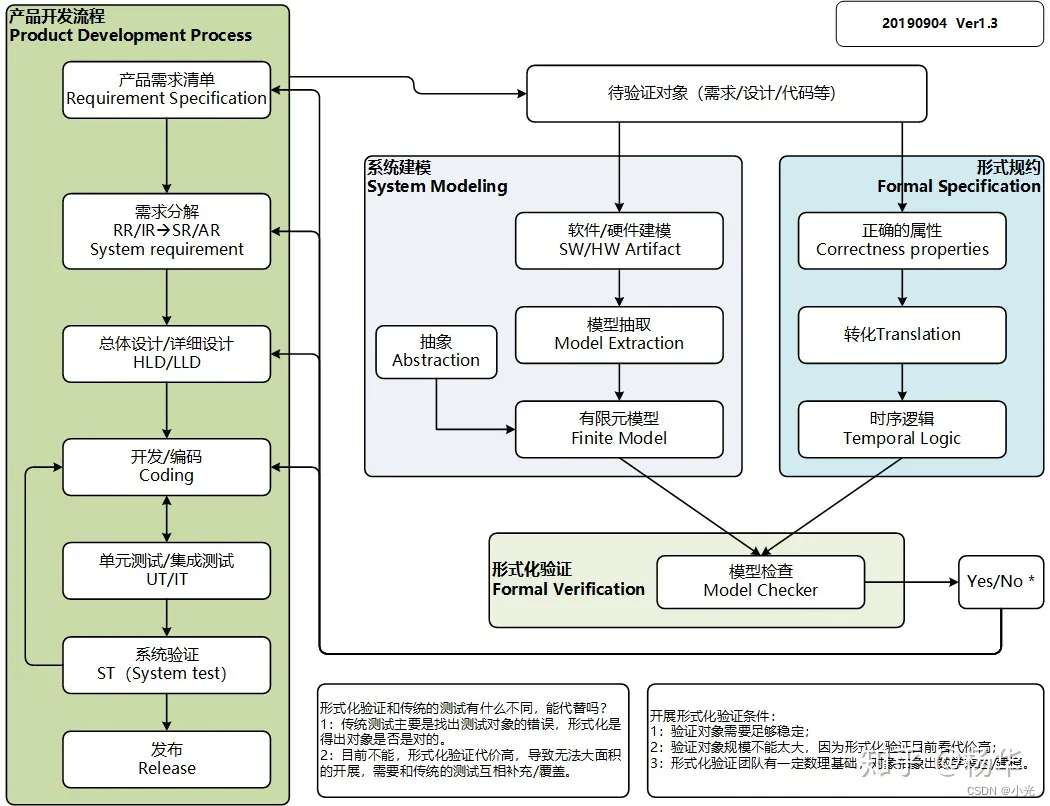

5. 模型检验：一种形式化技术，通过穷举搜索系统的所有可能状态来验证系统的行为，适用于有限状态系统。

6. 定理证明：使用数学证明来验证系统模型的某些属性，如安全性、活性和公平性。

7. 应用领域：形式化方法广泛应用于关键系统的开发，如航空航天、铁路、医疗设备和安全关键软件，这些系统对可靠性和安全性的要求极高。

三、《Thinking in UML大象》（建议书目）

1. UML的目的：UML是一种建模语言，用于帮助开发者以图形化的方式理解和设计复杂的业务流程。

2. UML的核心概念：包括用例、业务、包、关系、组件、节点等元素，以及视图和模型等语法。

3. 建模的重要性：建模是对客观事物进行抽象的过程，有助于更好地理解和表达系统内部结构和工作机制。

4. 面向对象与面向过程：面向对象的设计方法允许更灵活地应对业务变化，而面向过程的方法则在每次业务变化时可能需要重新编写代码。

5. UML视图：分为静态视图和动态视图，静态视图用于表达系统结构，动态视图用于表达用户行为。

6. UML图的种类：

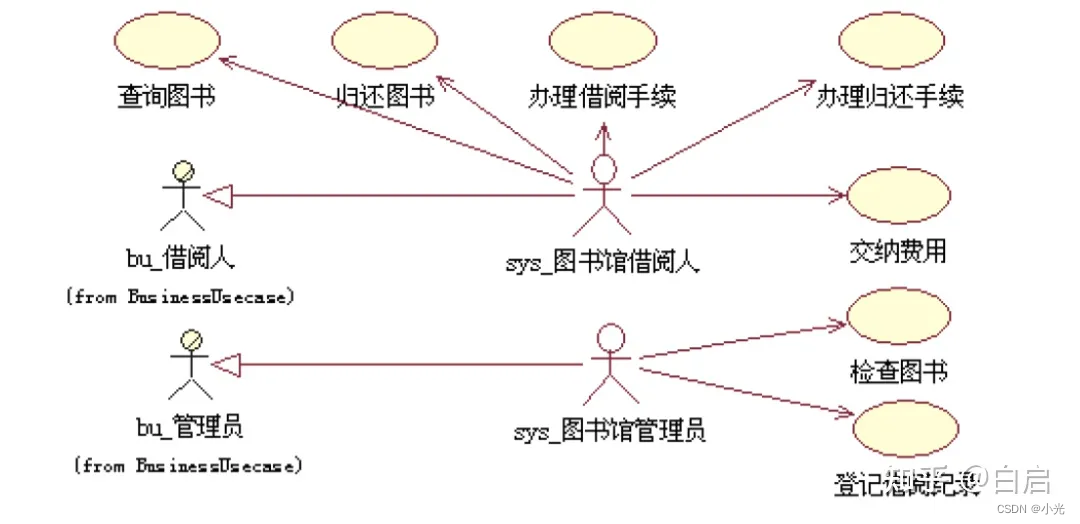

   - 用例图：展示业务用例和系统用例。
   - 类图：描述对象的属性和方法，用于数据库设计和信息结构设计。
   - 状态图：描述事物状态变化的过程。
   - 活动图：描述对象通过一系列动作完成某项工作的过程。
   - 泳道图：分析用例场景中角色的职责。
   - 时序图：描述对象间的消息通信关系和事件顺序。

7. 业务模型与系统模型：业务模型关注对现实业务的理解，而系统模型更侧重于企业内部的系统功能。
