EDEM颗粒堆积到Spaceclaim颗粒重建

 问题描述：该方法适用于流体中静止不动颗粒仿真建模，如多孔介质、过滤等。利用EDEM创建颗粒堆积模型，然后使用Spaceclaim软件进行颗粒模型重建，以及流体域抽取。SpaceClaim重建颗粒脚本代码在文章最后。

第一步：使用三维建模软件如soldiworks或者ansys内的SCDM创建流体域，我在此展示使用的是ANSYS内的Spaceclaim软件。

示例：打开ANSYS Workbench，使用“流体流动（带有Fluent网格划分功能的Fluent）”模块，在几何结构内创建流体域模型。

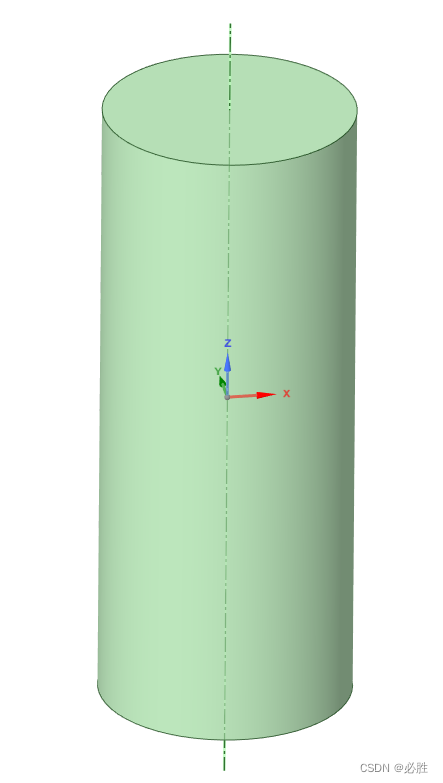

如图所示，直径为40mm高为100mm的圆柱体，并对上下表面及侧面命名为inlet、outlet及wall。

 第二步，为EDEM生成边界网格

示例：对上述模型进行网格划分，然后进入fluent内，将进入口设为壁面，再通过文件>导出>边界网格导出并命名为BC.msh

第三步，在EDEM内创建颗粒

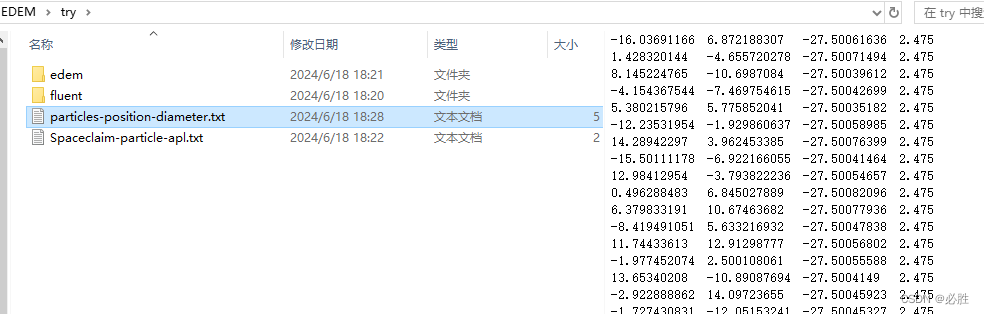

 第四步，导出颗粒坐标及直径，编辑为txt文本（文本中四列分别为颗粒坐标x y z以及颗粒半径的0.99，之所以对颗粒半径进行0.99处理是因为颗粒接触会导致网格划分失败，这个0.99也不是确定，需要根据你的网格参数进行调整）

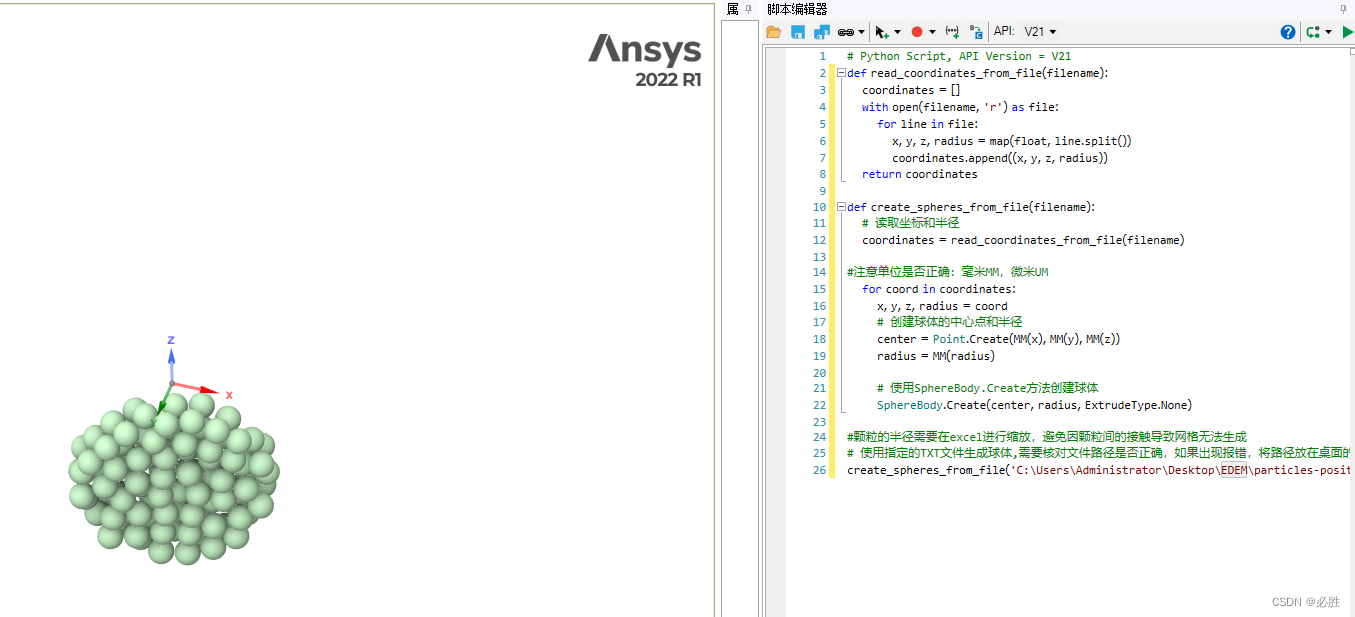

第五步，在Spaceclaim软件脚本窗口，将spaceclaim-particle-apl中的代码复制粘贴并运行，需要注意修改代码中的单位以及文件路径

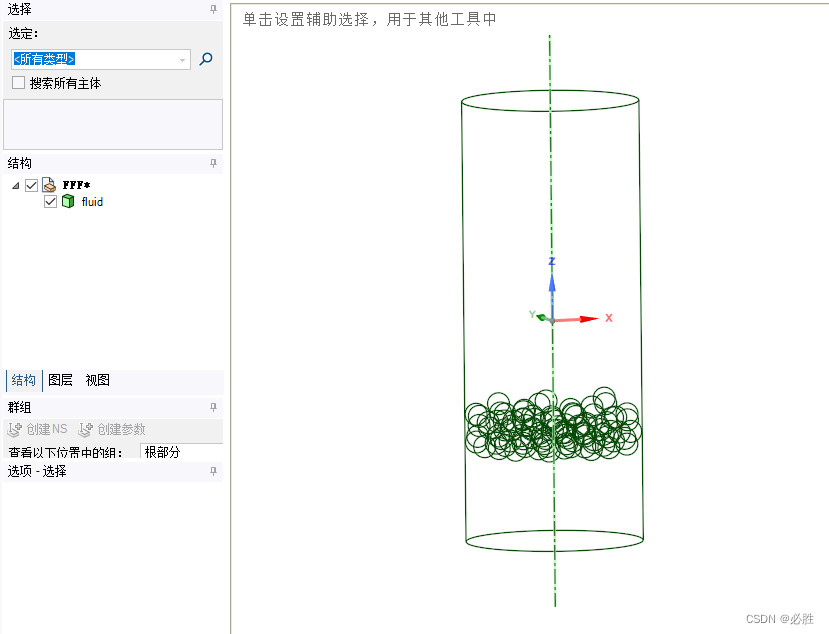

第六步，将所有颗粒创建为新组建，使用“组合”命令，在圆柱体中对所有颗粒进去去除

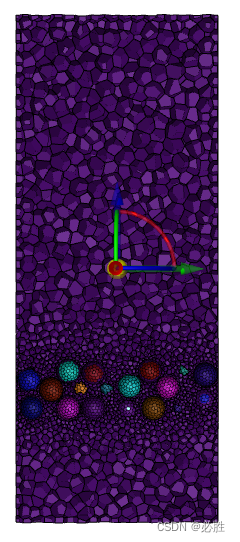

网格划分展示



def read_coordinates_from_file(filename):
    coordinates = []
    with open(filename, 'r') as file:
        for line in file:
            x, y, z, radius = map(float, line.split())
            coordinates.append((x, y, z, radius))
    return coordinates

def create_spheres_from_file(filename):
    # 读取坐标和半径
    coordinates = read_coordinates_from_file(filename)

#注意单位是否正确：毫米MM，微米UM
    for coord in coordinates:
        x, y, z, radius = coord
        # 创建球体的中心点和半径
        center = Point.Create(UM(x), UM(y), UM(z))
        radius = UM(radius)

        # 使用SphereBody.Create方法创建球体
        SphereBody.Create(center, radius, ExtrudeType.None)

#颗粒的半径需要在excel进行缩放，避免因颗粒间的接触导致网格无法生成
# 使用指定的TXT文件生成球体,需要核对文件路径是否正确，如果出现报错，将路径放在桌面的一个文件夹中（可能是路径太远了，但是这种方法可以解决）
create_spheres_from_file('C:\Users\dell\Desktop\Thread-Grease-DEDM-fluent\particles-position-diameter.txt')
