插件简介

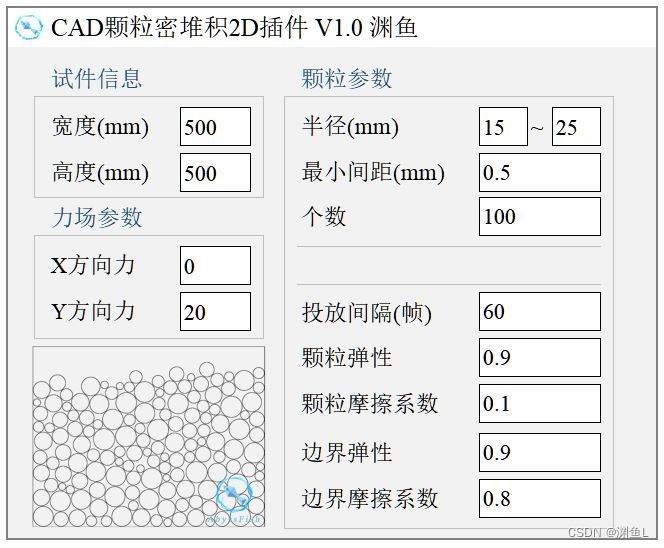

CAD颗粒密堆积2D插件可用于生成二维状态下重力堆积的随机颗粒。插件可指定投放区域、颗粒的粒径范围、颗粒间的间距、颗粒个数等信息，同时可模拟颗粒弹性及摩擦摩擦系数。

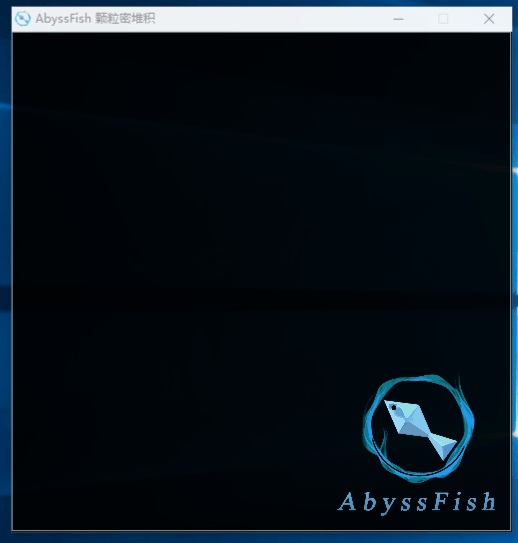

插件采用物理引擎对颗粒行为进行模拟，可实现颗粒在力场作用下的堆积、以及颗粒间的碰撞等。

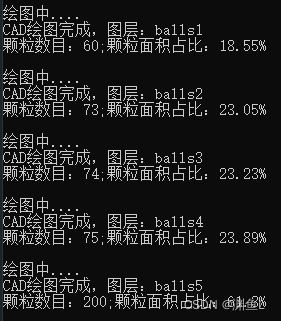

插件可将当前图形输出到AutoCAD，可控制输出时机，在可视化的同时保存当前状态，生成的dwg文件可导入其他有限元软件，同时可统计当前颗粒所占比例。

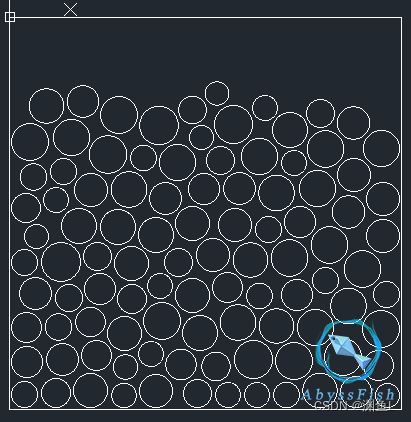

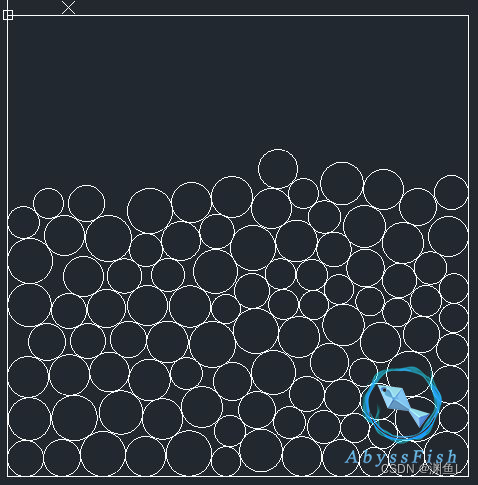

插件可指定颗粒间的最小间距，控制间距可在有限元分析中更好的划分网格，避免计算不收敛。

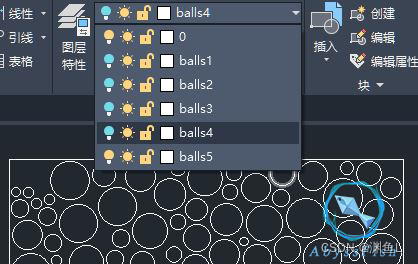

可对同一模型进行多次输出，通过CAD图层对输出进行划分。

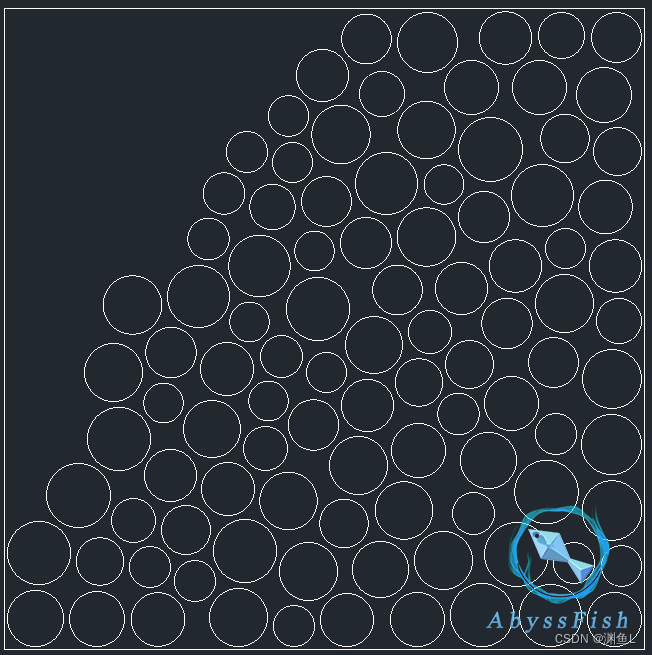

插件可进行力场方向的指定，实现不同的堆积模型，或进行分子热运行模拟等。

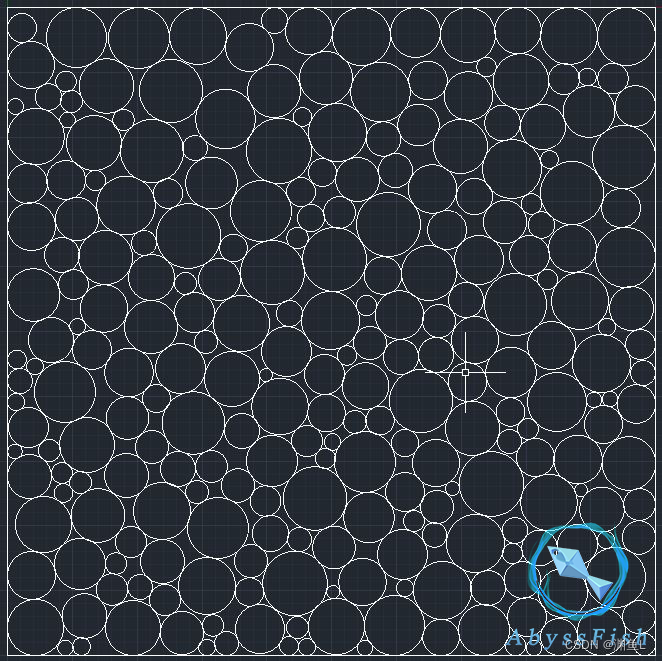

采用堆积模式，可实现高比例粒子的分布模型，下图为82.59%的比例。
说明提醒
插件需要注册，注册后可永久使用，版本更新不影响注册状态，注册请联系QQ：1135122921。
样图下载
Dwg格式样图，可导入Comsol、ANSYS、Abaqus等有限元软件测试。
