HCIA.ACL(协议）

ACL（访问控制列表）

分类：

标准------仅关注数据包中的IP地址

扩展------关注数据包中的源/目标IP，协议号或目标端口号

配置标准ALC

由于标准ACL仅关注数据包中的源IP，故调用时要尽量靠近目标，避免对其他地址的访问被误杀

2000-2999   标准ACL的编号范围

3000-3999   扩展ACL的编号范围

注意：一个编码就是一张规则，一张规则可以容纳大量的具体规则

[R2]ACL 2000   创建标准ACL 2000

[R2-acl-basic-2000]rule deny source 192.168.1.2 0.0.0.0（通配符）

规定 拒绝 源 192.168.1.2

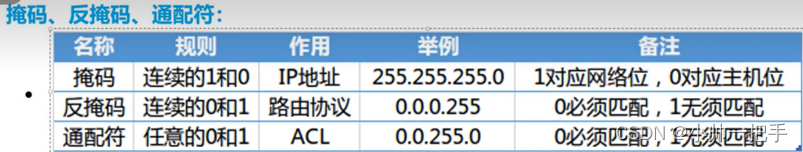

在匹配地址时，需要使用通配符

ACL的通配符与OSPF的反掩码规则相同，唯一区别在于通配符可以进行0 1 穿插。

[R2-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255

规定 允许 源 192.168.1.0 这个网段通过

[R2-acl-basic-2000]rule deny source any

规定 拒绝 所有

[R2-acl-basic-2000]display ACL 2000

查看2000这张表

[R2-acl-basic-2000]rule 7 deny source 1922.168.1.1 0.0.0.0

规定 第7条 为 拒绝 源 192.168.1.1

[R2]interface g 0/0/0

进入需要调用规则的接口

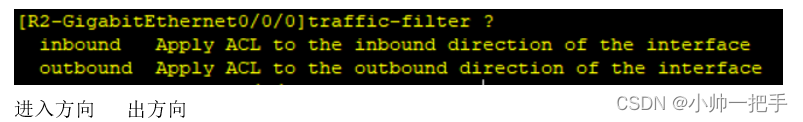

[R2-GigabitEthernet0/0/0]traffic-filter inbound acl 2000

1、仅关注源/目标IP

由于扩展ACL对流量进行了精确匹配，故 可以避免误杀因此调用时要尽量靠近源

[R1]acl 3000 创建扩展配置ACL编号为3000

[R1-acl-adv-3000]rule deny ip source 192.168.1.1 0.0.0.0 destination 192.168.2.2 0.0.0.0

规定 拒绝 源 192.168.1.2 向目标192.168.2.2 的一切IP行为

telnet远程登陆 基于TCP23 端口

条件：

①登录设备必须与被登录设备之间必须可以达

②被登录设备必须打开telnet设定

[R1]acl aaa 开启aaa服务

[R1-aaa]local-user AAA privilege level 15 password cipher 123456

创建一个名为AAA的用户 其等级为15 密码为123456

[R1-aaa]local-user AAA service-type telnet

定义AAA为远程登录所用

[R1]user-interface vty 0 4 创建0-4 一共5个虚拟接口通道

[R1-ui-vty0-4]authentication-mode aaa

定义该通道服务于aaa

2、关注源/目标IP地址的同时，关注目标端口号

[R1-acl-adv-3000]rule deny tcp source 192.168.1.1 0.0.0.0 destination 192.168.2.2 0.0.0.0 destination-port eq 23

规定 拒绝 源192.168.1.1 向 目标 192.168.2.2 的TCP端口23号行为

[R1-acl-adv-3001]rule deny icmp source 192.168.1.1 0.0.0.0 destination 192.168.2.2 0.0.0.0

规定 拒绝 源 192.168.1.1 对目标192.168.2.2 发起icmp请求行为
