D3823：高集成度原边控制PWM功率开关的设计与应用

摘要
        D3823是我们公司代理的一款高精度原边控制离线式PWM功率开关芯片，专为反激式隔离AC-DC电源设计。本文结合数据手册内容，详细解析其核心特性、技术参数、工作原理及典型应用场景，帮助工程师快速掌握设计要点。

---

一、D3823芯片概述

D3823采用原边控制技术，无需TL431和光耦，显著简化外围电路设计，同时集成多种保护功能。其内置BJT（双极结型晶体管）和前沿消隐（LEB）技术，支持宽输入电压范围（90VAC~264VAC），适用于手机充电器、LED驱动电源等小功率离线式电源系统。

---

二、核心特点与优势

特性	描述
原边控制	无需光耦和TL431，降低BOM成本和设计复杂度
CC/CV精度	全电压范围内恒流（CC）、恒压（CV）精度±5%
内置保护功能	过压保护、欠压锁定、逐周期限流、短路保护等
前沿消隐（LEB）	消除开关管导通时的干扰，无需外部RC滤波电路
封装形式	提供DIP8和SOP8两种封装，适配不同场景需求

---

三、关键参数与极限值

1. 极限参数（绝对最大值）

参数	范围	单位
VDD电压	-0.3V~30V	V
VC电压	-0.3V~7V	V
工作环境温度	-40℃~+150℃	℃
结温	≤260℃	℃

2. 典型电特性（VDD=16V, TA=25℃）

参数	测试条件	最小值	典型值	最大值	单位
启动电流	VDD=11V	1	3	-	μA
静态电流	VDD=15V	300	500	-	μA
过流点阈值	-	485	500	515	mV
基准电压（FB）	-	1.97	2.00	2.03	V

---

四、工作原理与设计要点

1. 启动电路设计

• 启动电阻（RN）选择：推荐5MΩ~10MΩ，输入电压90VAC~264VAC时，最大损耗仅14mW。

• 启动电容（C1）选择：推荐2.2μF/50V，计算公式：

  TD_ON=−RN×C1×ln⁡(1−VDD_ONVDC−IDD_ST×RN)TD_ON​=−RN​×C1​×ln(1−VDC​−IDD_ST​×RN​VDD_ON​​)

2. CC/CV控制模式

• 恒流（CC）模式：通过外部限流电阻RS调节输出电流，公式：

  Ipeak(max)=0.5VRSIpeak(max)​=RS​0.5V​

• 恒压（CV）模式：通过辅助绕组检测输出电压，反馈至FB引脚实现闭环控制。

3. 线损补偿技术

内置补偿电路抵消导线压降，公式：

Vref×(1+R1R2)−Icable×R1=NAUXNS×(Vo+ΔV+Vcable)Vref​×(1+R2​R1​​)−Icable​×R1​=NS​NAUX​​×(Vo​+ΔV+Vcable​)

---

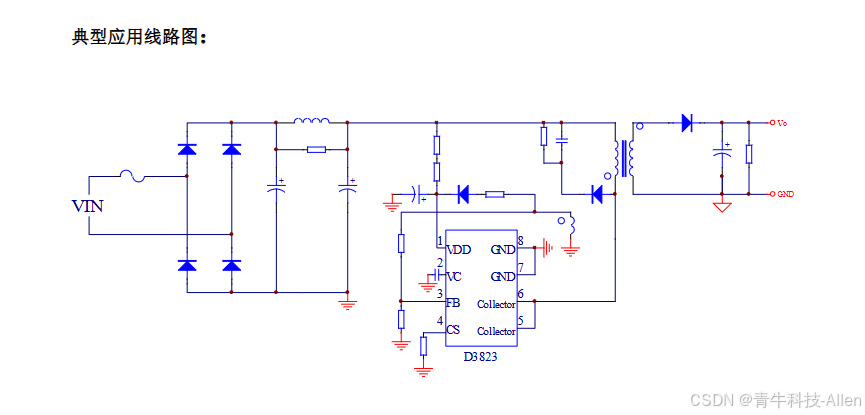

五、典型应用场景

应用领域	设计优势
手机充电器	低待机功耗（静态电流<500μA），支持快速充电
LED驱动电源	高精度恒流输出，适配多路LED串并联
PC/TV辅助电源	宽输入电压范围，内置保护功能提升系统可靠性
适配器替代方案	简化设计，成本较传统RCC方案降低30%以上

---

六、封装信息

1. DIP8封装尺寸（单位：mm）

参数	Min	Max
D	9.00	9.40
E	6.20	6.60

2. SOP8封装尺寸（单位：mm）

参数	Min	Max
D	4.70	5.10
E	3.80	4.00

---

七、总结

D3823凭借其高集成度、低成本和高可靠性，成为小功率离线式电源设计的理想选择。通过原边控制技术和丰富的内置功能，工程师可大幅缩短开发周期并降低生产成本。如需获取完整数据手册或申请样品，请联系绍兴芯谷科技有限公司。

声明：本文数据基于D3823 V1.1版本手册，实际设计请以最新资料为准。
