GC2804——GC2803 的升级，12V H桥驱动，8 个NPN达林顿晶体管，采用SSOP24 封装，应用于安防步进电机驱动产品上

最新推荐文章于 2024-06-19 19:50:24 发布
最新推荐文章于 2024-06-19 19:50:24 发布
阅读量491 收藏 8
点赞数 9
分类专栏： 芯麦 文章标签： 单片机 stm32 嵌入式硬件 安防步进电机驱动
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2302_78576669/article/details/135506169
版权

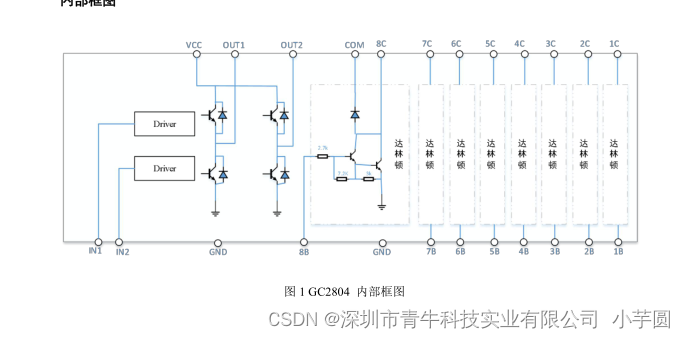

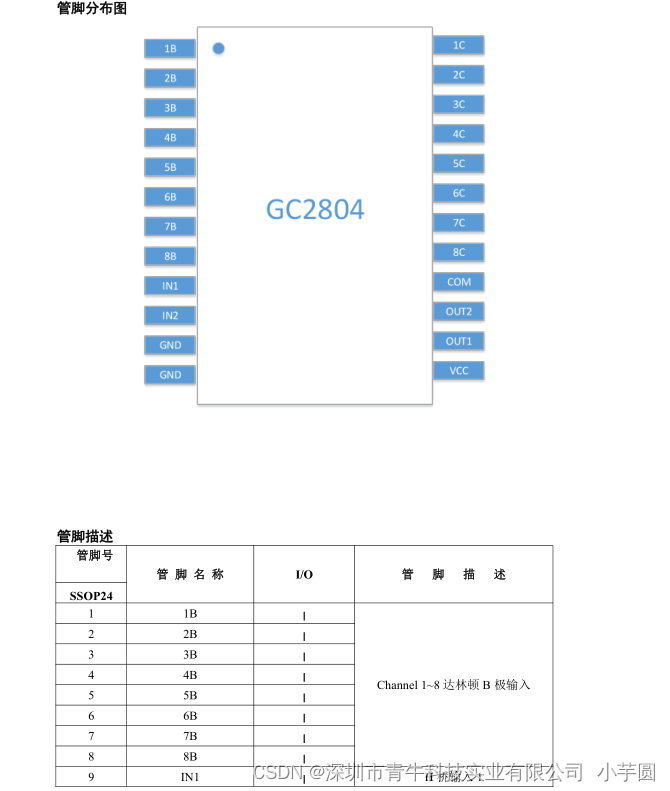

       GC2804 是 GC2803 的升级，在内部集成了 8 个 NPN 达林顿晶体管连接阵列的基础上，又集成了一路 12V 的 H 桥驱动。8 个 NPN 达林顿阵列用来驱动高压的步进电机，H 桥驱动可以用来驱动 IR-CUT，此芯片专用于安防摄像头系统方案。该 GC2804 是专为符合标准 TTL 而制造。封装形式采用通用的SSOP24 的封装
    芯片应用
          ● 安防步进电机驱动
芯片特点
       ● 8 通道 NPN 达林顿管  最高工作电压 50V，耐压 80V   最大工作电流 500mA
       ● 1 通道 H 桥驱动电路  PWM(IN1/IN2)输入模式    工作电压最高 15V    持续电流 0.1A
封装电流 0.3A
