灵活运用自定义布局的GridSpec，创建坐标系实例

# matplotlib中文网 https://www.matplotlib.org

# 需求一：利用自定义布局的GridSpec实例，在画布上创建如图所示的坐标系实例（见运行结果展示图）

1.导入数据

#%matplotlib auto  #设置通过弹出窗口来显示图片
import matplotlib.pyplot as plt
import matplotlib.gridspec as gridspec  #用于创建和管理网格状的子图布局。允许用户在一个主图中创建多个子图，并对它们进行排列和布局。

#1.创建画布实例

fig1 = plt.figure()

#2.创建“区域规划图”实例

spec2 = gridspec.GridSpec(3,4, figure=fig1 , wspace=0.7)

注：在画布中创建一个三行四列，预留0.7范围宽度量的区域图

GridSpec使用方法：

        GridSpec(nrows,ncols,figure=none,left=None,bottom=None,right=None,top=None,wspace=None,hspace=None,width_ratios=None,height_ratios=None)

参数含义：nrows：表示行数。

                   ncols：表示列数

                   figure：表示布局的画布

                   left, bottom, right, top:表示子图的范围

                   wspace:表示子图之间预留的宽度量

                   hspace:表示子图之间预留的高度量

                   width_ratios:设置列的相对宽度

                   height_ratios:宽度=设定值/ sum（设定值）

#3.根据给定的“区域规划图”，创建对应的坐标系实例

#以下均采用切片操作，实现跨行或跨列
ax1 = plt.subplot(spec2[0,0:5]) #等效于上篇文章ax1 =plt.subplot2grid((3,4),(0,0),colspan=4)
ax2 = plt.subplot(spec2[1,0:2])
ax3 = plt.subplot(spec2[1,2:5])
ax4 = plt.subplot(spec2[2,0],projection='polar')#在极坐标系中，角度从正北开始逆时针测量，而距离则从以点为中心的某点开始测量。这种坐标系常用于描述在圆形或球形表面上的运动。
ax5 = plt.subplot(spec2[2,1:5])

GridSpec类对象的使用方式与数组的使用方式相似，采用索引或切片的形式访问每个布局元素

#绘制图形

plt.show()

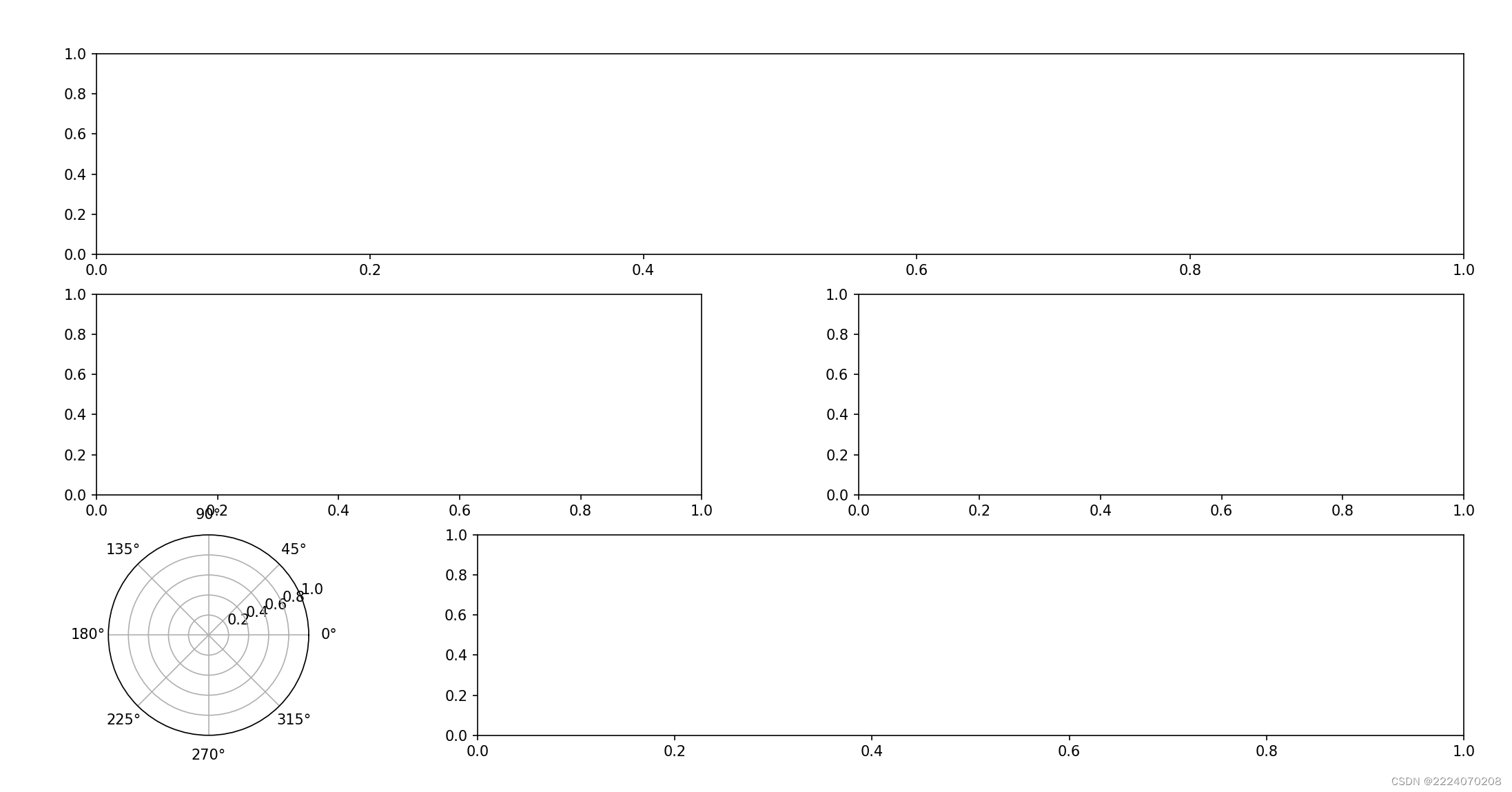

#运行结果：
