摘要

智能照明控制系统是一种集成了智能化、自动化、节能化等技术的照明控制系统。它可以根据不同的场景和时间，自动调节灯具的亮度、颜色、温度等参数，实现更加智能、高效、舒适的照明效果。

1.智能照明开关控制系统的作用

1.1节能环保

通过智能化控制和优化照明参数，根据环境光线、时间和用户需求智能调整灯光的亮度和开关状态，从而实现对电能的高效利用，可以大大减少电能的浪费，从而降低能源消耗和碳排放，具有很强的环保意义。例如：在有人的情况下自动打开灯光，无人时自动关闭，避免了不必要的能源浪费。

1.2提高生活质量

智能照明控制系统可以根据人的需求和环境变化自动调节照明参数，创造更加舒适、自然的照明环境，提高人们的生活质量。如阅读、休息、聚会等，提供更加舒适的照明环境，从而提升用户的生活品质。

1.3增强安全性

智能照明控制系统可以实现远程控制和定时控制等功能，方便用户进行管理和监控，同时也具有更高的安全性能。例如：在家庭进入一定范围内时自动开启照明系统，提高家庭安全性。

1.4实现智能化管理

智能照明控制系统可以与其他的智能家居系统进行联动和控制，实现更加智能化、便捷化的家居管理。

2.智能开关-基础控制

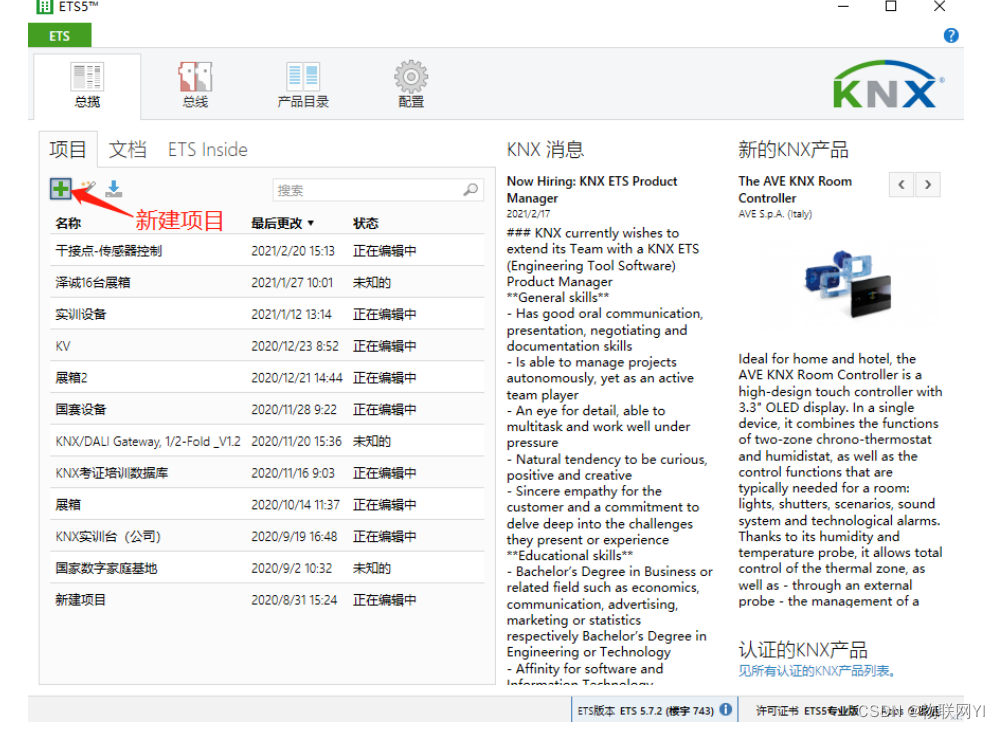

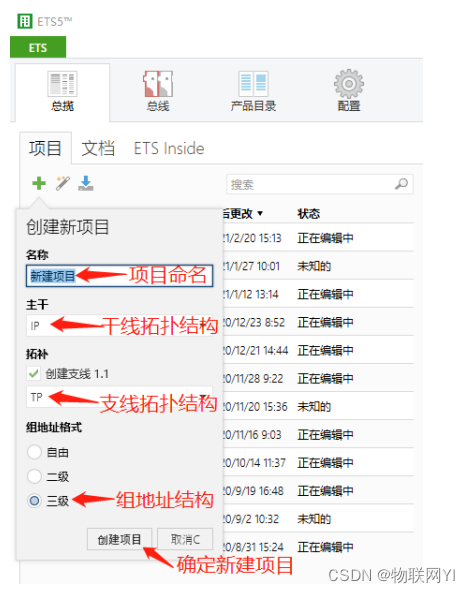

2.1创建项目

2.2导入产品数据

2.2.1导入数据库

从产品目录导入 8 路开关模块的数据库。

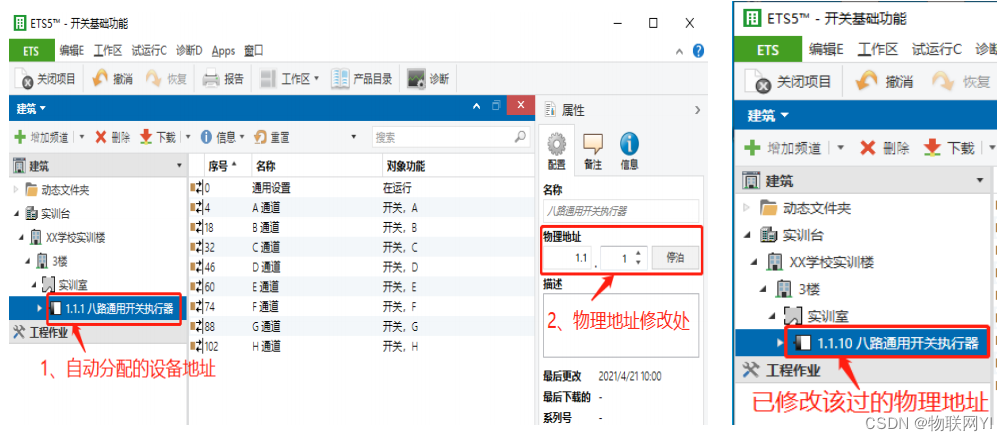

2.2.2分配设备物理地址

在右边的属性栏中分配物理地址（左图），分配好的物理地址 （右图）。

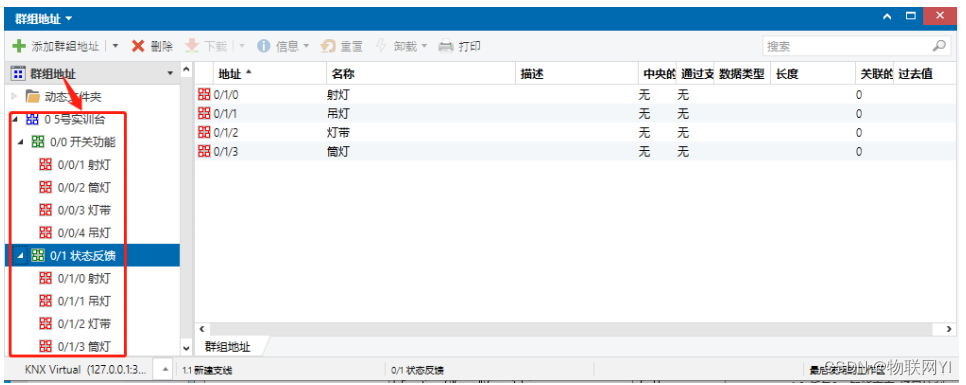

2.3添加组地址

根据要求添加所需的组地址

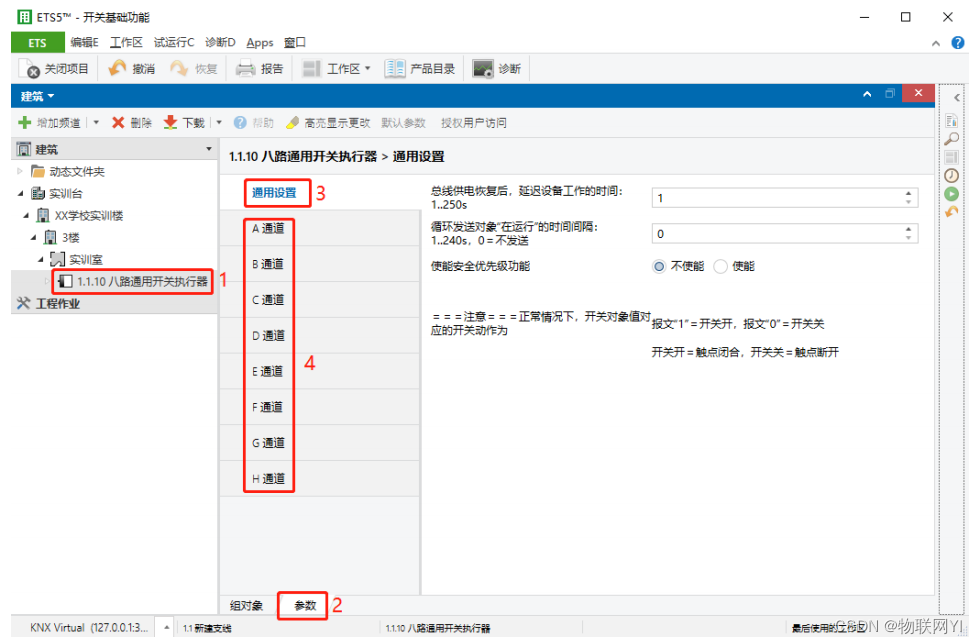

2.4配置8路开关模块

首先选择“8路通用开关选择器”→“参数”→“通用设置”→“X通道”

2.4.1参数：通用设置

通用参数设置界面设置的参数作用于整个继电器的每路输出。

2.4.2参数“总线供电恢复后，延时设备工作的时间（1-250s）”

该参数设置继电器总线恢复供电后到执行动作的延时时间（上电延时时间）,可以防止在同

一时间内太多继电器动作造成总线和220V AC 的异常。设备初始化时间（约需2 秒钟）不包含

在该延时时间内。

2.4.3参数“循环发送对象“在运行”的时间间隔(1...240s, 0 = 不发送) ”

该参数设置继电器通过总线发送报告继电器正常运转报文的时间间隔。当设置为“0”时，

继电器将不发送报告报文。若设置不为“0”时，继电器将按设定的时间周期的发送一个逻辑为

“1”的报文到总线。

2.4.4参数“使能安全优先级功能”

该参数设置是否激活“安全优先级”功能。

可选项：不使能 或使能

选择“不使能”时，将不激活“安全优先级”功能，若选择“使能”将激活“安全优先

级”功能，2个“安全优先级”将被激活。“安全优先级”参数界面如下

2.4.5参数“通道的工作模式”

该参数设定通道的输出模式，有两种操作模式可供选择。

可选项：开关执行器 或电热阀驱动器

“开关执行器”模式用于正常开关如照明。通道的输出是通道“开关”通过各种功能如逻

辑运算、计时功能和安全功能等来控制的。

2.4.6参数“在总线电压恢复时的触点位置”

该参数设置在设备总线上电时继电器触点的位置。

可选项：不改变 、断开 、闭合 ，总线掉电前的触点位置

选择“不改变”时，在总线上电时该通道的继电器触点不发生改变；

选择“断开”时，在总线上电时该通道的继电器触点打开；

选择“闭合”时，在总线上电时该通道的继电器触点闭合；

选择“总线掉电前的触点位置”时，在总线上电时该通道的继电器触点为总线掉电前的触 点位置。

注：应用程序编程完后，所有通道执行的是断开输出的动作。

2.4.7参数“在总线电压掉电时的触点位置”

该参数设置在设备总线掉电时继电器触点的位置。

可选项：不改变 、断开 、闭合

选择“不改变”时，在总线掉电时该通道的继电器触点不发生改变；

选择“断开”时，在总线掉电时该通道的继电器触点打开；

选择“闭合”时，在总线掉电时该通道的继电器触点闭合。

3.开关基础参数设置

3.1开关功能设置（下面以A通道为例设置）

当所有的通道都配置完成后，选择“参数”旁边的“组对象”就可以查看配置好的选项“X 通道 开关，X ”与“X通道 发送开关状态，X” 等对象功能。

4.配置组地址

4.1对应的组地址

选中开关通讯对象，将它拖到与之对应的群组地址中去。

如“开关，A”是开关 A 通道的开关，那么就把它拖到与之对应的组地址“射灯开关”相关联，“开

关，X”也一样。

“发送开关状态，A”是开关 A 通道的开关状态，那么就把它拖到与之对应的组地址“射灯状态反馈”

相关联，“发送开关状态，X”也如此。

4.28路开关模块关联组地址

5.下载地址与应用

5.1下载过程

点击8路开关模块的数据库，然后右击→下载→完整下载→按8路开关模块的编程按钮。

第一次完整下载是编程物理地址和应用程序，还需要按工程按键。如图所示：

当所有的产品数据都下载完成后，就可进行测试所调试的功能是不是所需要的效果，如果有

问题再修改。

6总结

智能照明开关控制系统的作用主要有：便利性、节能环保、安全性等。用户可以通过手机应用、语音指令或遥控器轻松控制灯光的开关和亮度，无需手动操作，提高了生活的便利性。系统可以根据需要自动调节灯光亮度和开关状态，通过智能化的管理方式降低能源消耗，从而达到节能和环保的目的。系统可以设置定时开关功能，模拟居住，提高住户的安全感；同时，在离开家时也可以通过远程控制确保灯光关闭，减少入侵风险。

通过这些作用，智能照明开关控制系统能够为用户提供更加智能、便捷、安全和舒适的灯光体验，同时也有助于节能环保和促进健康。
