单片机实验——矩阵式键盘的中断控制

一、实验目的：

1.了解单片机中中断系统的硬件组成；􀁺

2.理解中断的产生和响应过程；

3.掌握中断编程方法。

二、实验仪器、设备及材料：

PC 机、 keilC 51和proteus（可不用）、电路开发板。

三、实验原理或内容：

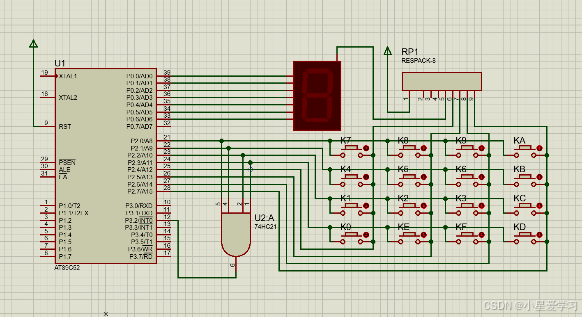

        设计一4*4行列式键盘。要求用中断编程的方法实现如下功能：开机数码管黑屏状态，按下任意键后数码管立即显示该键的键值字符（0~F）.若没有新键按下，则维持前次按键结果。

四、实验步骤、过程、源代码（可续页）：

#include <reg52.h>

#define DISPLAY P0

#define KEYPAD P2

const unsigned char data column_codes[] = { 0xEF, 0xDF, 0xBF, 0x7F };

const unsigned char data key_codes[] = {

    0xE7, 0xEB, 0xDB, 0xBB, 0xED,

    0xDF, 0xBF, 0xEE, 0xDE, 0xBE,

    0x7E, 0x7D, 0x7B, 0x77, 0xD7, 0xE7

};

const unsigned char data display_codes[] = {

    0xC0, 0xF9, 0xA4, 0xB0, 0x99,

    0x92, 0x82, 0xF8, 0x80, 0x90,

    0x88, 0x83, 0xC6, 0xA1, 0x86, 0x8E

};

unsigned char digit = 0xFF;

void delay(unsigned char time)

{

    unsigned char i;

    for (; time > 0; --time) {

        for (i = 125; i > 0; --i) {

            ;

        }

    }

}

void inthandler(void) interrupt 0

{

    unsigned char i, j;

    DISPLAY = 0xFF;

        for (i = 0; i < 4; ++i) {

            KEYPAD = column_codes[i];

            if ((KEYPAD & 0x0F) != 0x0F) {

                for (j = 0; j < 16; ++j) {

                    if (key_codes[j] == KEYPAD) {

                        digit = display_codes[j];

                        break;

                    }

                }

            }

        }

        KEYPAD = 0x0F;

}

void main(void)

{

    IT0 = 1;

    EX0 = 1;

    EA = 1;

    KEYPAD = 0x0F;

    for (;;)

        DISPLAY = digit;

}

五、实验结果分析：

                 本次实验成功地验证了矩阵式键盘的中断控制的过程。实验中，遇到了中断处理函数只执行一次的问题，解决方案是在中断处理函数内重置定时器初值寄存器。
