[stm32标准库]AHT30温湿度采集代码（温度乱飘不稳定解决）

于 2025-02-27 01:00:41 发布
阅读量512 收藏 13
点赞数 7
文章标签： stm32 嵌入式硬件 单片机 c语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2302_78983749/article/details/145891987
版权

前置装备-手册下载

数据手册直接上奥松电子官网下载，可能很多年后AHT30都不是官网首推了........至少我现在看csdn没什么正经的aht30代码hhhhh，aht20跟30有一点点细微的差别（aht30多了CRC校验码）。

直接给出官网AHT30地址AHT30温湿度传感器-温湿度传感器-温湿度传感器 温湿度芯片 温湿度变送器模块 气体传感器 流量传感器 广州奥松电子股份有限公司

通讯协议是I2C协议不清楚的去csdn直接搜索学习，或者去b站看视频学不多说。

  • 温度乱飘但湿度稳定分析解决

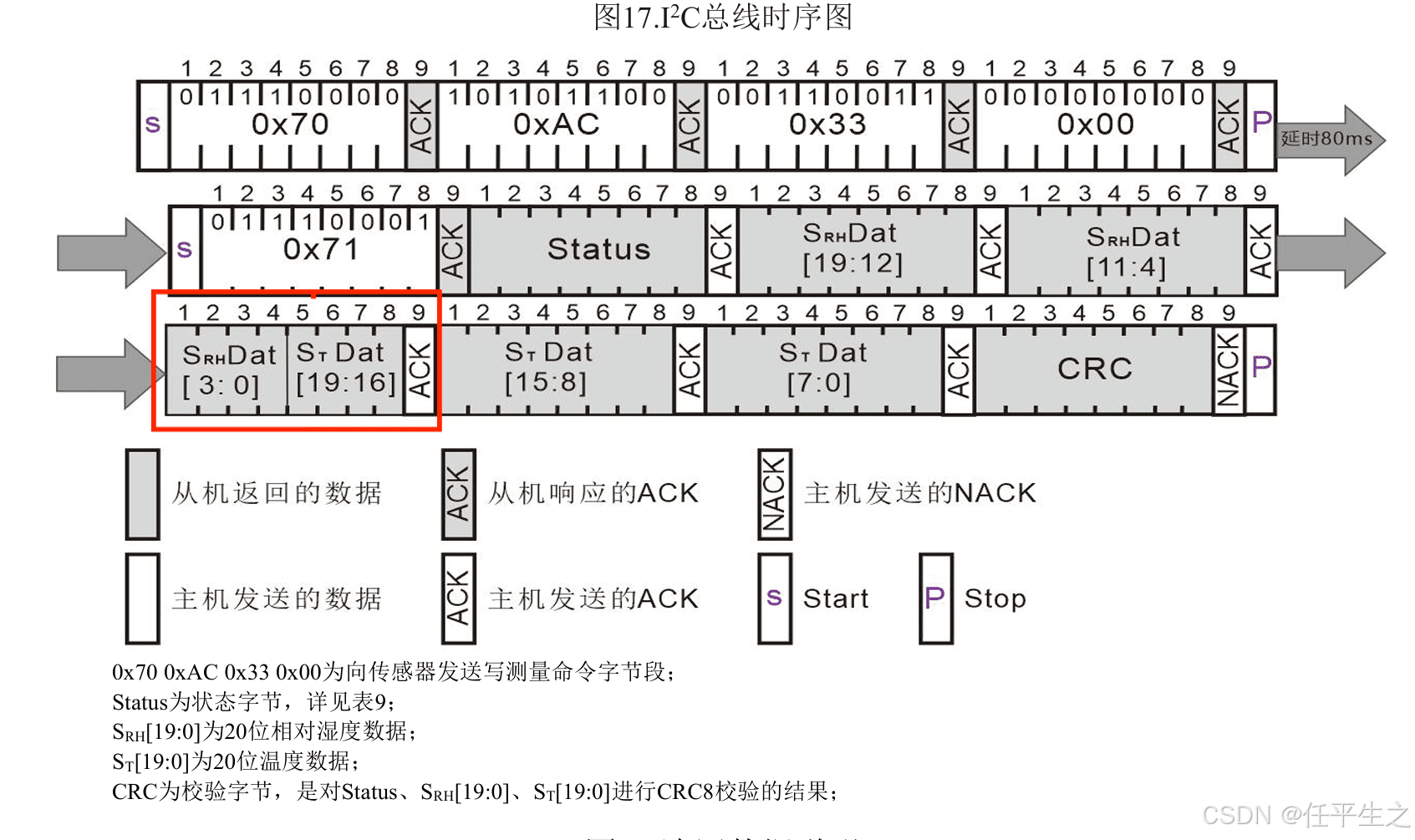

先说温度乱飘 湿度稳定的问题，主要是数据手册没直接说这里1-8位不是字节的1-8位，是接收的1-8位，新手可能理解错了。

问题出在接收到的第四个字节，因为I2C协议读取数据是高位先行，所以读取到的数据也是先接收高位再低位。所以手册这里的1-8位也是从高位到低位，他的意思是手册的第一位其实是字节的第八位。手册上1-4位是接收到的字节的5-8位。

综上所属，这里就是将湿度的最低四位跟温度的最高四位搞反了，湿度的最低四位很灵敏，不停的跳变，给到温度的最高四位就表现为数据乱飘，温度的最高四位很稳定给到湿度最低四位就是很稳定不会跳变。

只要将这两部分拼回属于自己的部分就解决问题了。

  • 完整代码（软件I2C，MYI2C源自恩师江科大，OLED显示代码自己有部分更改）

最后解算出的数据我封装在一个结构体里面了，其他文件用数据，记得加上

extern AHT30_Member AHT30;

AHT30.h

#ifndef _AHT30_H_
#define _AHT30_H_

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "MyI2C.h"

//前置文件Delay MyI2C(软件I2C).

typedef struct{
	float Humi, Temp;
}AHT30_Member;

void AHT30_Init(void);
void AHT30_Reset(void);
uint8_t AHT30_ReadData(void);

#endif

AHT30.c

#include "AHT30.h"

uint8_t AHT30_DataByte[7];
AHT30_Member AHT30;

/**
  * @brief 初始化I2C通信引脚，等待上电5ms。
  * @param	无
  * @retval	无
  */

void AHT30_Init(void){
	MyI2C_Init();
	Delay_ms(5);
}

/**
  * @brief CRC8位校验函数，返回值跟接收到的CRC校验码比价确认传输无误。
  * @param	*message	存储接收到的数据数组指针
  * @param	Num			接收到的字节个数(不包含CRC校验字节)
  * @retval	无
  */

unsigned char Calc_CRC8(unsigned char *message,unsigned char Num)
 {
	unsigned char i;
	unsigned char byte;
	unsigned char crc =0xFF;

	for (byte = 0;byte<Num;byte++){
		crc^=(message[byte]);
		for(i=8;i>0;--i){
		if(crc&0x80)
		crc=(crc<<1)^0x31;
		else
		crc=(crc<<1);
		}
	}
	return crc;
 }

 /**
  * @brief	重置AHT30开始测温
  * @param	无
  * @retval	无
  */

void AHT30_Reset(void){
	MyI2C_Start();
	MyI2C_SendByte(0x70);
	MyI2C_ReceiveAck();
	MyI2C_SendByte(0xAC);
	MyI2C_ReceiveAck();
	MyI2C_SendByte(0x33);
	MyI2C_ReceiveAck();
	MyI2C_SendByte(0x00);
	MyI2C_ReceiveAck();
	MyI2C_Stop();
	Delay_ms(80);
}

/**
  * @brief	启动AHT30并解算数据，用于刷新温湿度数据。
  * @param	无
  * @retval	返回值为1代表校验成功数据可用，为0代表校验失败数据不可用。
  */

uint8_t AHT30_ReadData(void){
	uint8_t i;
	uint32_t H = 0, T = 0;

	AHT30_Reset();
	MyI2C_Start();
	MyI2C_SendByte(0x71);
	MyI2C_ReceiveAck();
	for(i = 0; i < 7; i++){
		if(i != 6){
			AHT30_DataByte[i] = MyI2C_ReceiveByte();
			MyI2C_SendAck(0);
		}else{
			AHT30_DataByte[i] = MyI2C_ReceiveByte();
			MyI2C_SendAck(1);
		}
	}
	MyI2C_Stop();
	if((Calc_CRC8(AHT30_DataByte, 6) == AHT30_DataByte[6])){
		H |= AHT30_DataByte[1];
		H <<= 8;
		H |= AHT30_DataByte[2];
		H <<= 8;
		H |= AHT30_DataByte[3];
		H >>= 4;

		T |= AHT30_DataByte[3] & 0x0F;
		T <<= 8;
		T |= AHT30_DataByte[4];
		T <<= 8;
		T |= AHT30_DataByte[5];

		AHT30.Temp = (float)T * 200.0 / 1024.0 / 1024.0 - 50.0;
		AHT30.Humi = (float)H / 1024.0 / 1024.0 * 100;
		return 1;
	}
	else{
		return 0;
	}
}

MYI2C.h

#ifndef __MyI2C_H__
#define __MyI2C_H__

void MyI2C_Init(void);
void MyI2C_Start(void);
void MyI2C_Stop(void);
void MyI2C_SendByte(uint8_t Byte);
uint8_t MyI2C_ReceiveByte(void);
void MyI2C_SendAck(uint8_t AckBit);
uint8_t MyI2C_ReceiveAck(void);

#endif

MYI2C.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

/*
	I2C协议的开漏输出给1就是默认1分不清是谁说的， 开漏输出下拉给0才能确认是从机主动给的。

*/

void MyI2C_W_SCL(uint8_t Bit){
	GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)Bit);
	Delay_us(10);
}

void MyI2C_W_SDA(uint8_t Bit){
	GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)Bit);
	Delay_us(10);
}

uint8_t MyI2C_R_SDA(void){
	uint8_t BitValue;
	BitValue = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11);
	Delay_us(10);
	return BitValue;
}

void MyI2C_Init(void){
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitTypeDef GPIO_Initstruct;
	GPIO_Initstruct.GPIO_Mode = GPIO_Mode_Out_OD;
	GPIO_Initstruct.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
	GPIO_Initstruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_Initstruct);

	GPIO_SetBits(GPIOB, GPIO_Pin_10 | GPIO_Pin_11);
}

void MyI2C_Start(void){
	MyI2C_W_SDA(1);
	MyI2C_W_SCL(1);
	MyI2C_W_SDA(0);
	MyI2C_W_SCL(0);
}

void MyI2C_Stop(void){
	MyI2C_W_SDA(0);
	MyI2C_W_SCL(1);
	MyI2C_W_SDA(1);
}

void MyI2C_SendByte(uint8_t Byte){
	//传入非0数据就会写1，不管是0x80, 0x40, 0x20.
	uint8_t i;
	for(i = 0; i < 8; i++){
		MyI2C_W_SDA(Byte & (0x80 >> i));
		MyI2C_W_SCL(1);
		MyI2C_W_SCL(0);
	}

}

uint8_t MyI2C_ReceiveByte(void){
	uint8_t Byte = 0x00, i;
	MyI2C_W_SDA(1);		//释放数据线给从机放数据
	for(i = 0 ; i < 8; i++){
		MyI2C_W_SCL(1);		//释放时钟线准备读数据
		if(MyI2C_R_SDA() == 1){
			Byte |= (0x80 >> i);  //判断1就赋1，不是就保持默认0.
		}
		MyI2C_W_SCL(0);
	}
	return Byte;
}
//发送应答为0， 不应答为1.
void MyI2C_SendAck(uint8_t AckBit){
	MyI2C_W_SDA(AckBit);
	MyI2C_W_SCL(1);
	MyI2C_W_SCL(0);
}

//正确接收则返回0，不正确则为1.
uint8_t MyI2C_ReceiveAck(void){
	uint8_t AckBit;
	MyI2C_W_SDA(1);		//释放数据线给从机放数据
	MyI2C_W_SCL(1);		//释放时钟线准备读数据
	AckBit = MyI2C_R_SDA();
	MyI2C_W_SCL(0);		//进入下一个时钟单元
	return AckBit;
}

main.c

#include "stm32f10x.h"     // Device header
#include "OLED.h"
#include "AHT30.h"

extern AHT30_Member AHT30;

int main(){
	OLED_Init();
	AHT30_Init();
	OLED_ShowString(1, 1, "Temp:    C");
	OLED_ShowString(2, 1, "Humi:    %");
	while(1){
		if(AHT30_ReadData()){
			OLED_ShowFloatNum(1, 6, AHT30.Temp, 2, 1);
			OLED_ShowFloatNum(2, 6, AHT30.Humi, 2, 1);
		}
	}
}

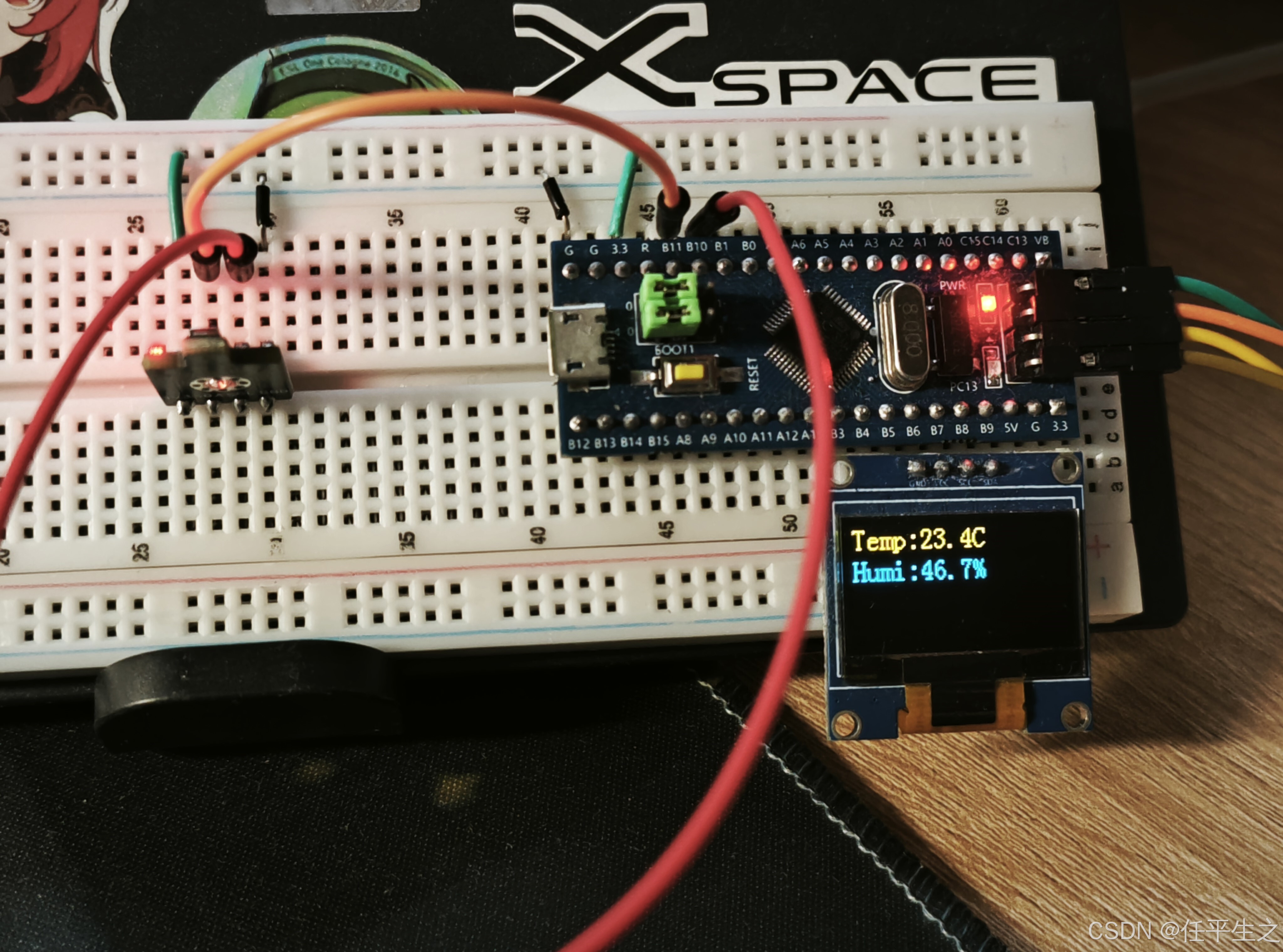

  • 现象

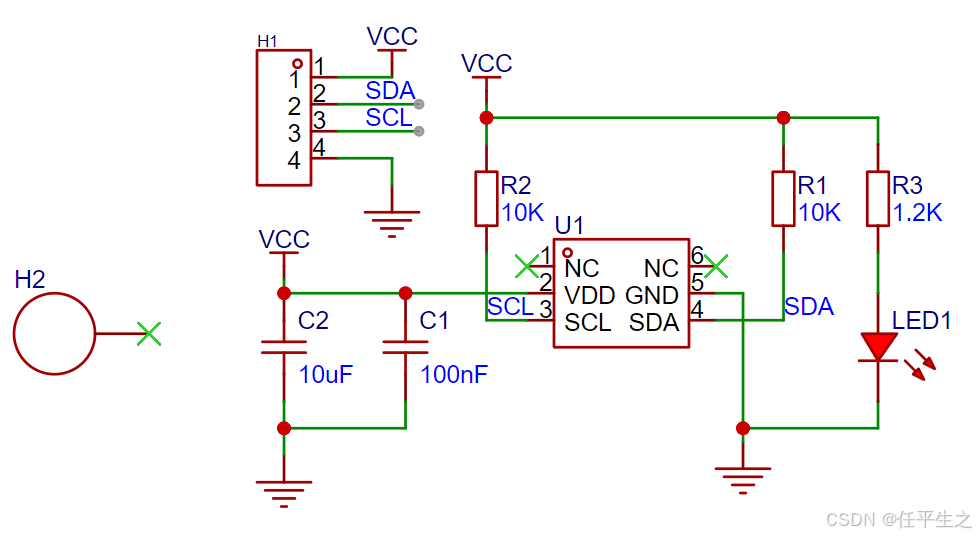

结尾附图一张（买的优新电子的模块，他家工程师画的图）
