ASAIR奥松电子AHT30温湿度传感器IIC通信

远眸航拍

已于 2024-07-03 17:34:56 修改

阅读量965

点赞数 8

文章标签：单片机 stm32 fpga开发

于 2024-07-03 17:33:28 首次发布

本文链接：https://blog.csdn.net/qq_33722367/article/details/140155630

版权

一、传感器简介

广州奥松电子，AHU30,IIC通信，

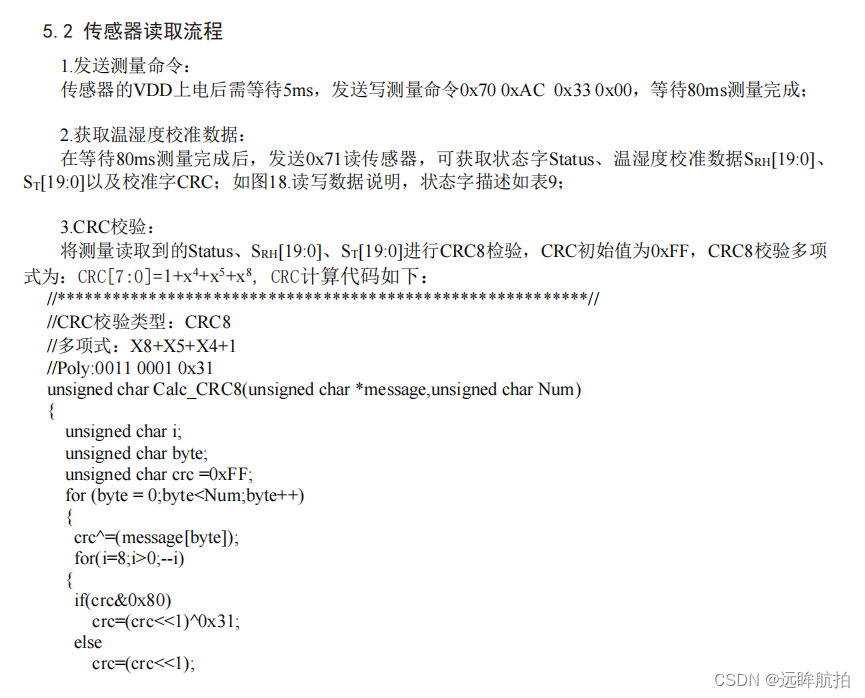

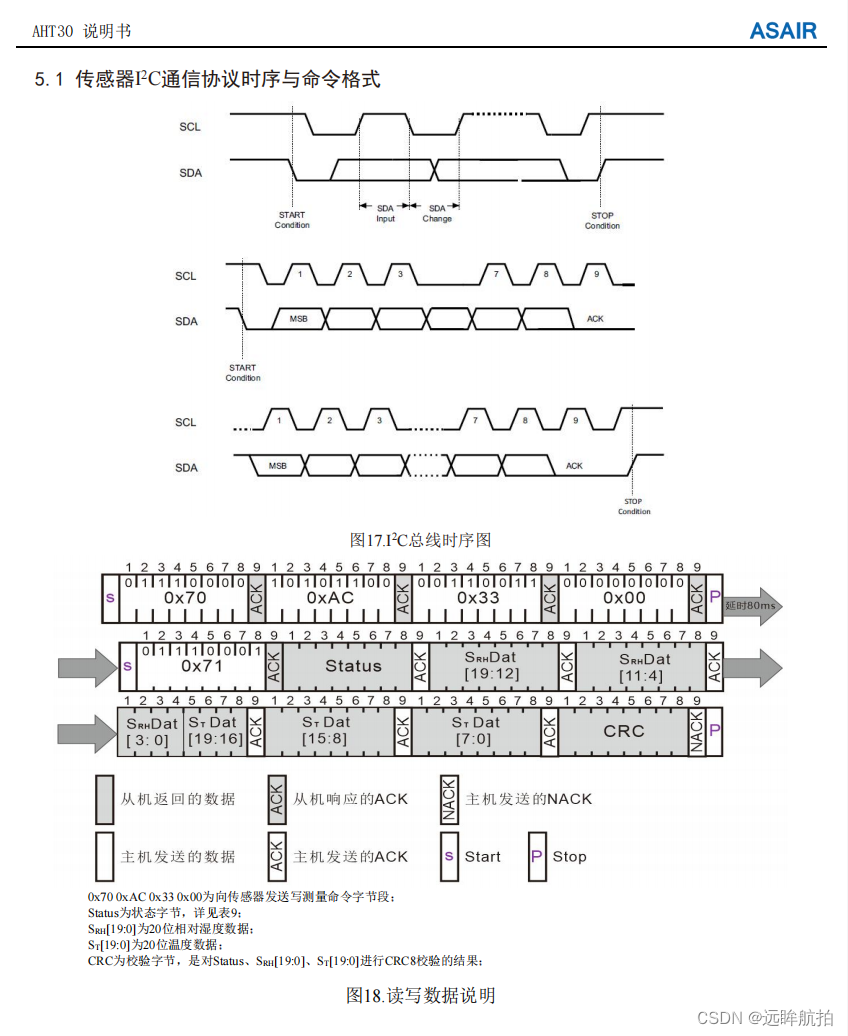

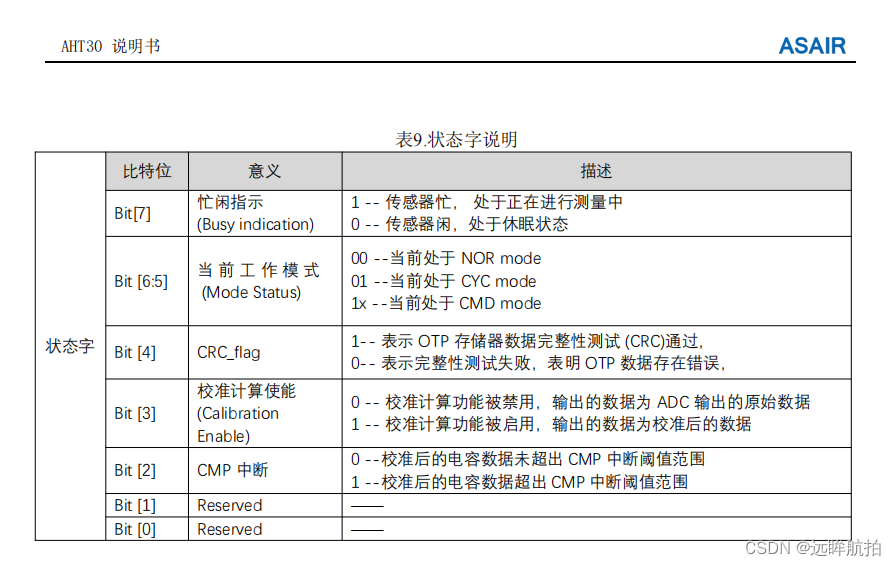

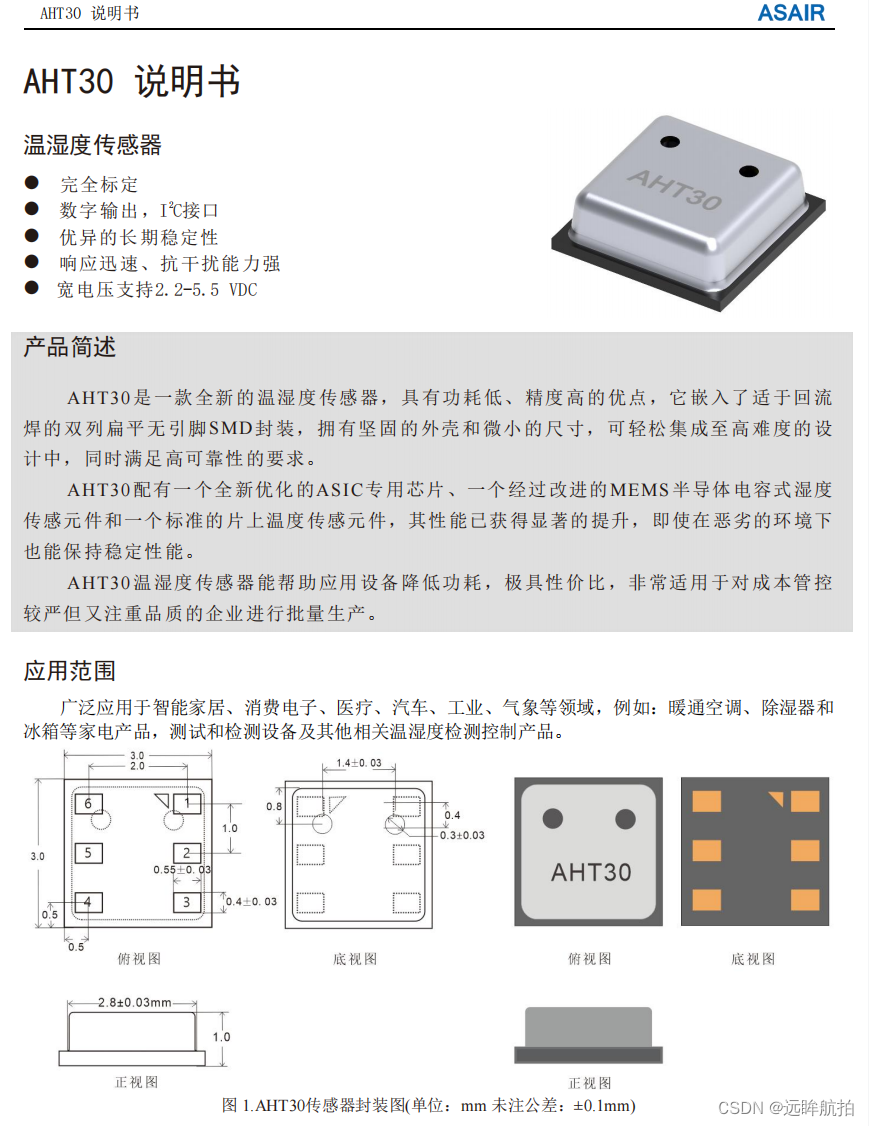

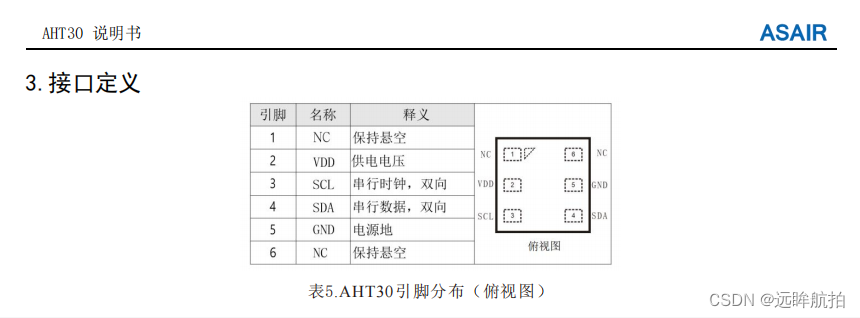

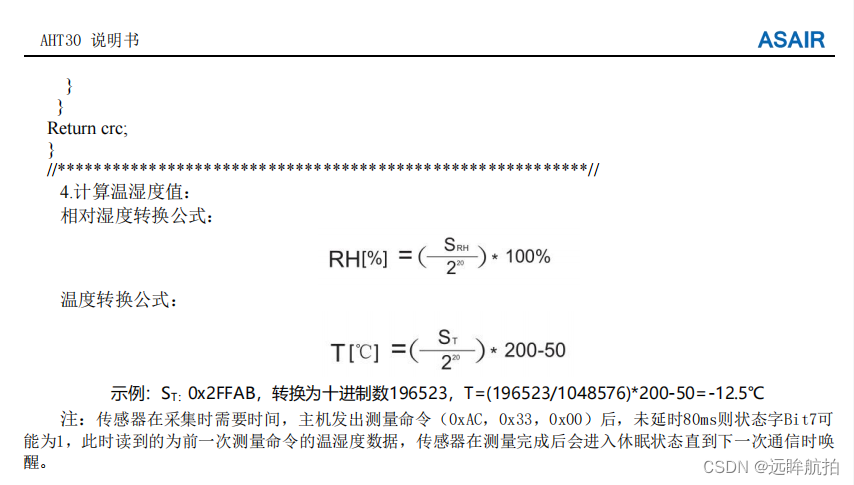

算了直接挂厂家说明书吧

二、硬件搭建

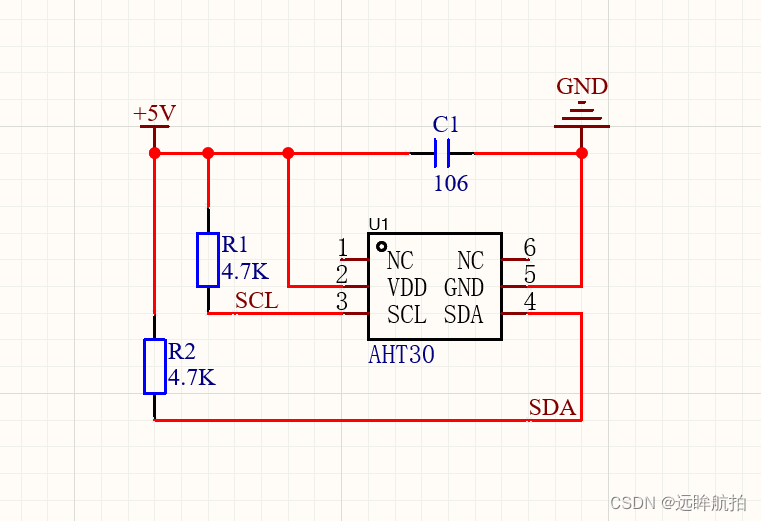

根据官方给出的标准电路画的

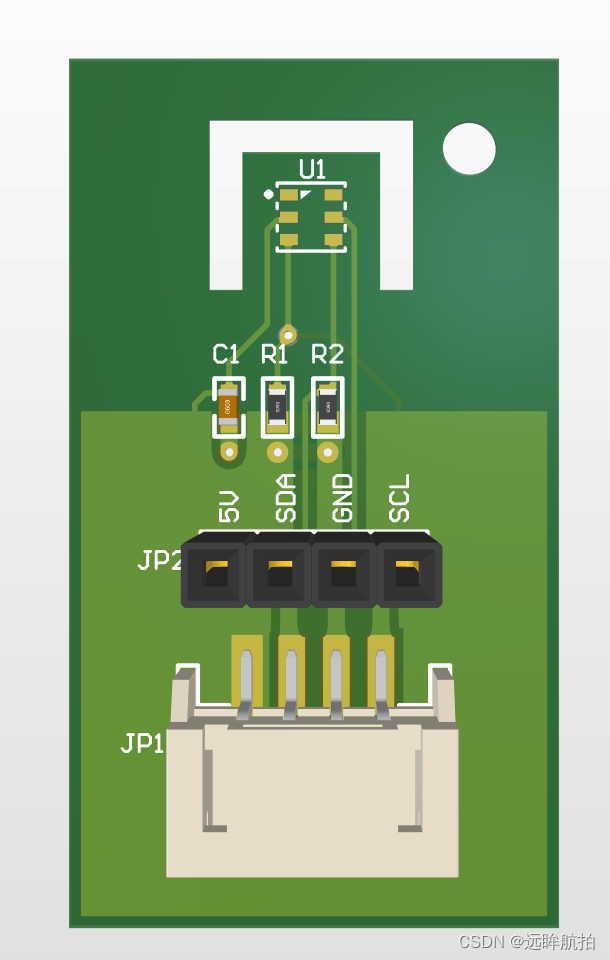

3D仿真图

三、软件搭建

iic_h：

IIC接口的引脚定义

#ifndef __IIC3_H
#define __IIC3_H

#include "./SYSTEM/sys/sys.h"
#include "./BSP/VAR/var.h"


/******************************************************************************************/
/* 引脚 定义 */

#define IIC3_SCL_GPIO_PORT               GPIOA
#define IIC3_SCL_GPIO_PIN                GPIO_PIN_7
#define IIC3_SCL_GPIO_CLK_ENABLE()       do{ __HAL_RCC_GPIOA_CLK_ENABLE(); }while(0)   /* PA口时钟使能 */

#define IIC3_SDA_GPIO_PORT               GPIOB
#define IIC3_SDA_GPIO_PIN                GPIO_PIN_0
#define IIC3_SDA_GPIO_CLK_ENABLE()       do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0)   /* PB口时钟使能 */

/******************************************************************************************/

/* IO操作 */
#define IIC3_SCL(x)        do{ x ? \
                              HAL_GPIO_WritePin(IIC3_SCL_GPIO_PORT, IIC3_SCL_GPIO_P
