CDB转OA完整教学
- 以.18um工艺库为例

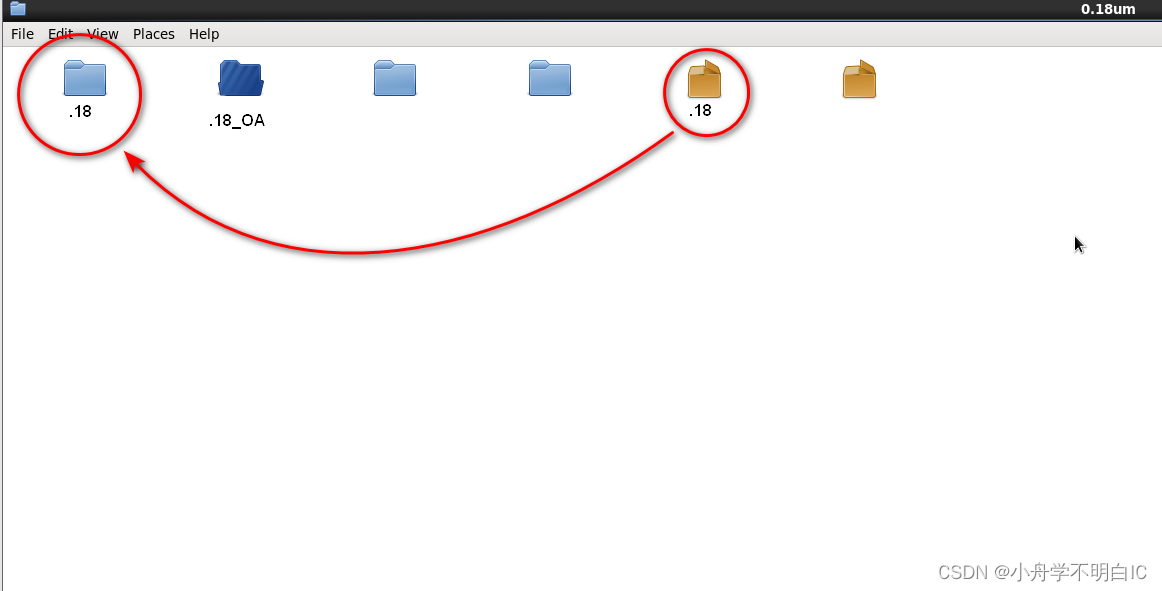

1.首先将CDB的.18文件解压
![](https://img-blog.csdnimg.cn/direct/129942d237ed48a19527af19bcbbdc70.png)
2.新建一个.18_OA的文件夹,在文件下再新建一个OA的文件夹
3.再再OA文件夹下新建一个CDB的文件夹,真的是最后一个文件夹的(咱不是在套娃)

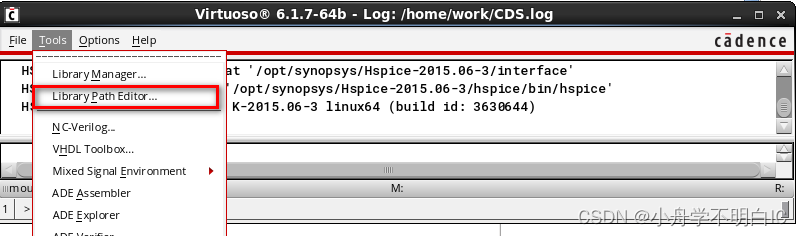

右击在CDB打开终端,现在CDB文件是空的,所以我们要添加.18的工艺库并且在CDB中生成一个cds.lib的文件。点击Library_Path_Editor添加工艺库。
![](https://img-blog.csdnimg.cn/direct/f4b647e0c25d4ef081e5a995c9ec34aa.png)
4.点击Add Library
![](https://img-blog.csdnimg.cn/direct/35fb96e55cf24e4f90c47ffae588acaa.png)

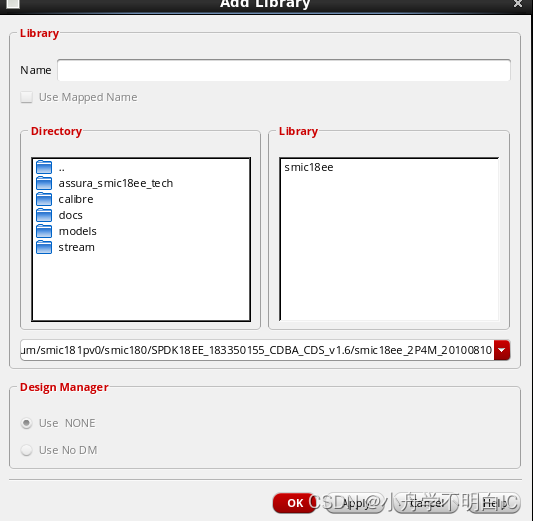

5.找到解压完文件下的.18工艺库,选择点击欧克。
![](https://img-blog.csdnimg.cn/direct/988a6efb24eb4657a1b3bfbbdfa01b4d.png)
6.这时你发现无法save了,因为没有cds.lib文件,点击save As...

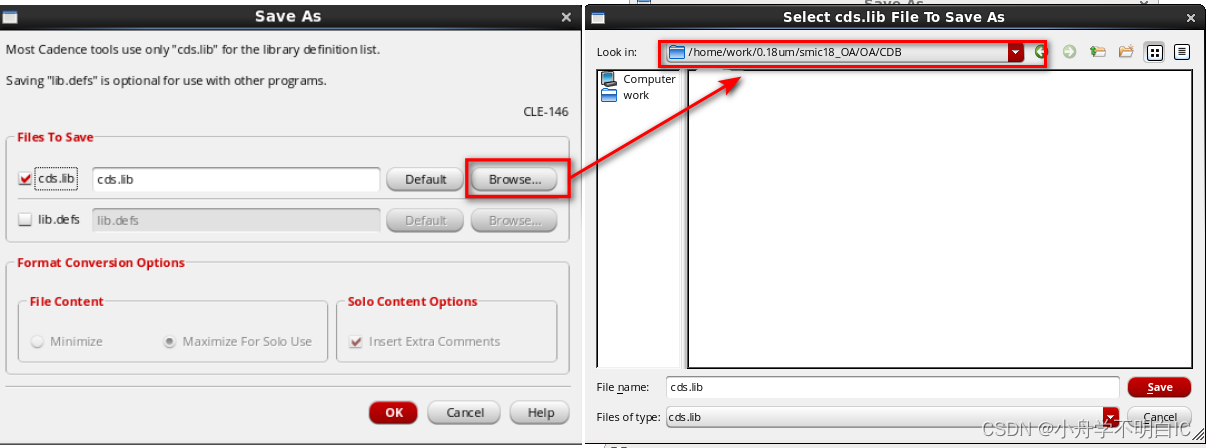

7.打开后点击Browse保存在新建的CDB文件夹下,save保存。
![](https://img-blog.csdnimg.cn/direct/eb7017de94e04ede99b54fb0221e1fbc.png)

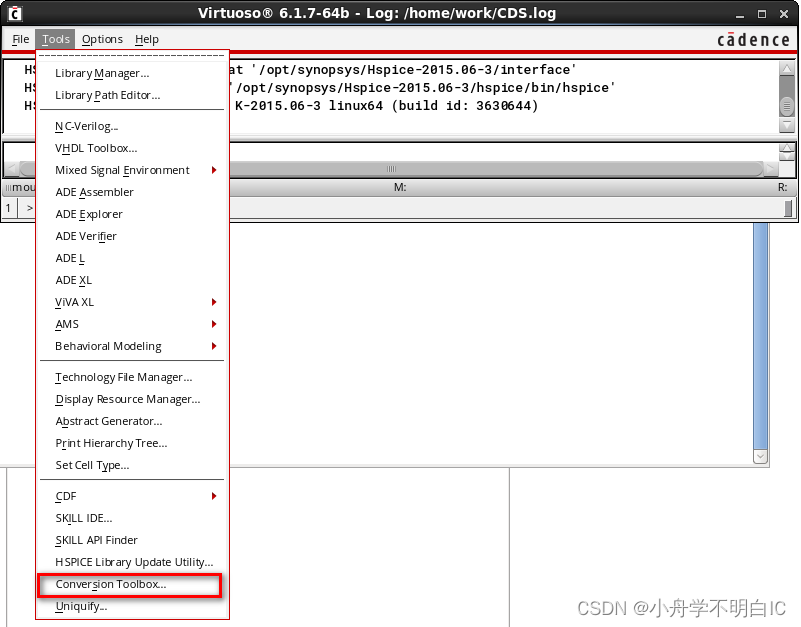

8.点击红框内

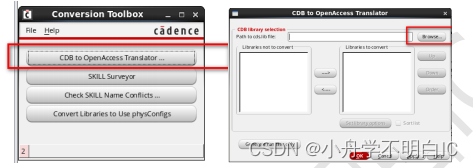

9.点击红框内,进行CDB转OA。

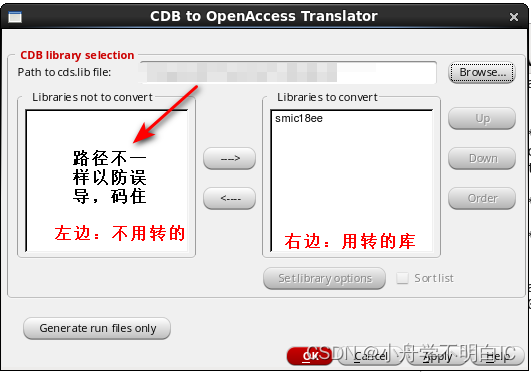

10.点击Browse找到CDB中的cds.lib,然后点击OK,把要转的库放右边哦。
![](https://img-blog.csdnimg.cn/direct/e6c2e6be95534786aaca101cbc2b175d.png)

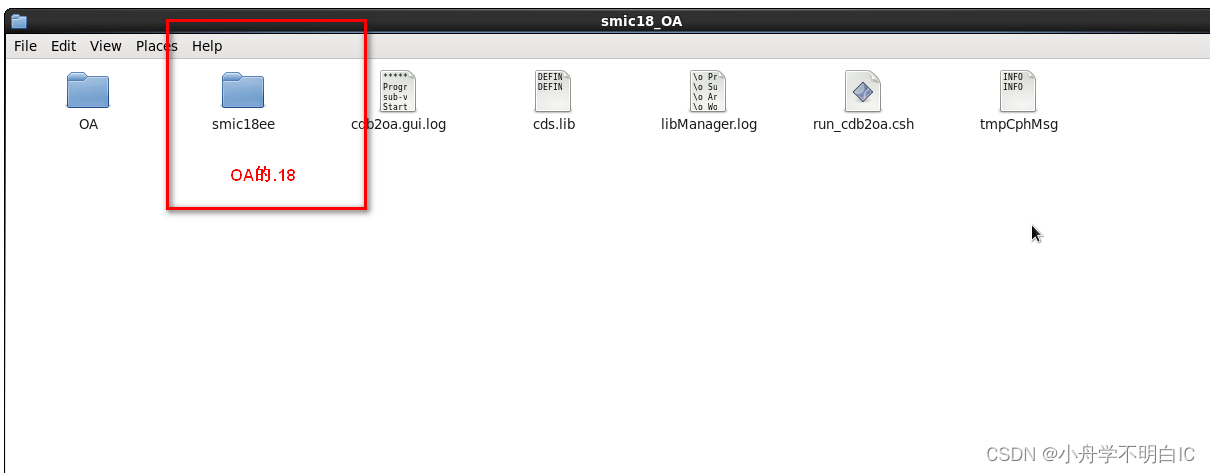

11.跑完之后在0.18_OA的库里就多了转好的smic18ee的OA,将这个文件添加到其他的cds.lib中也可使用。
11.或者把解压后的CDB的0.18文件中的smic18ee删掉,然后将转好的OA复制进去,这样就完成了CDB转OA了。
