使用Keil软件调试步骤

1.调试代码

接下来将以Code1代码进行调试。

    while(1)
	{
		 GPIO_SetBits(GPIOA, GPIO_Pin_0);
		 delay_ms(500);
		 GPIO_ResetBits(GPIOA, GPIO_Pin_0);
		 delay_ms(500);
	}

Code1

2.设置Debug

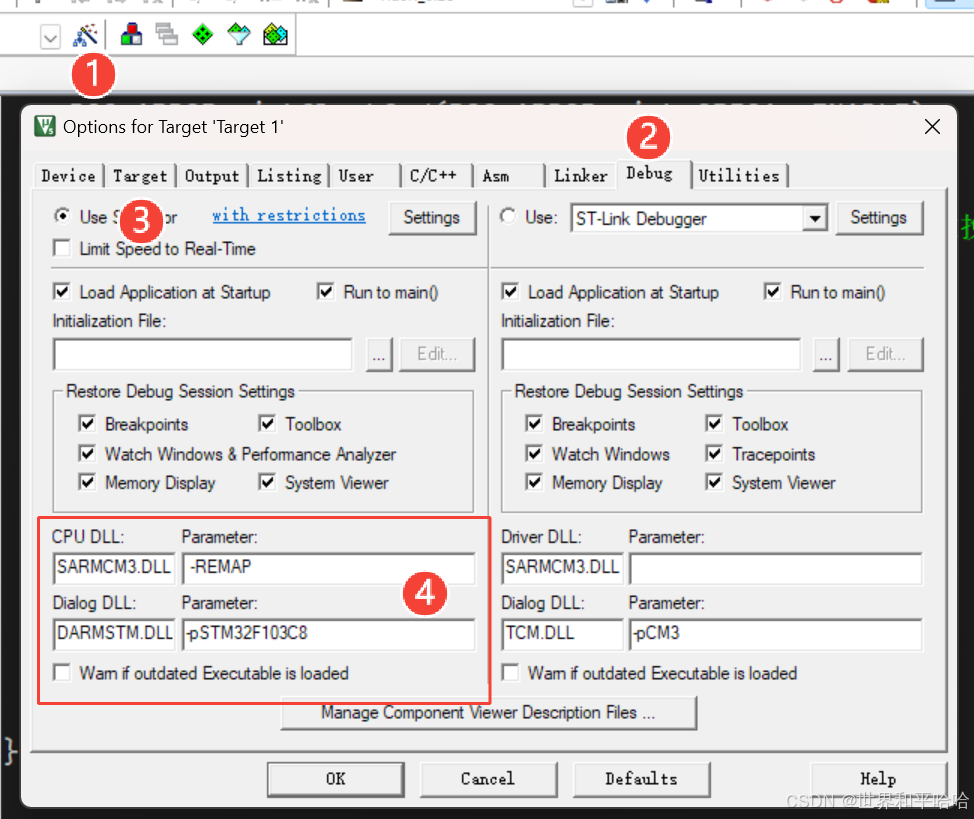

图1

图1中④的dialog dll内容来自图2,复制时注意不要多复制了空格,此处若是有错误,debug时将无法进入while(1){......}。

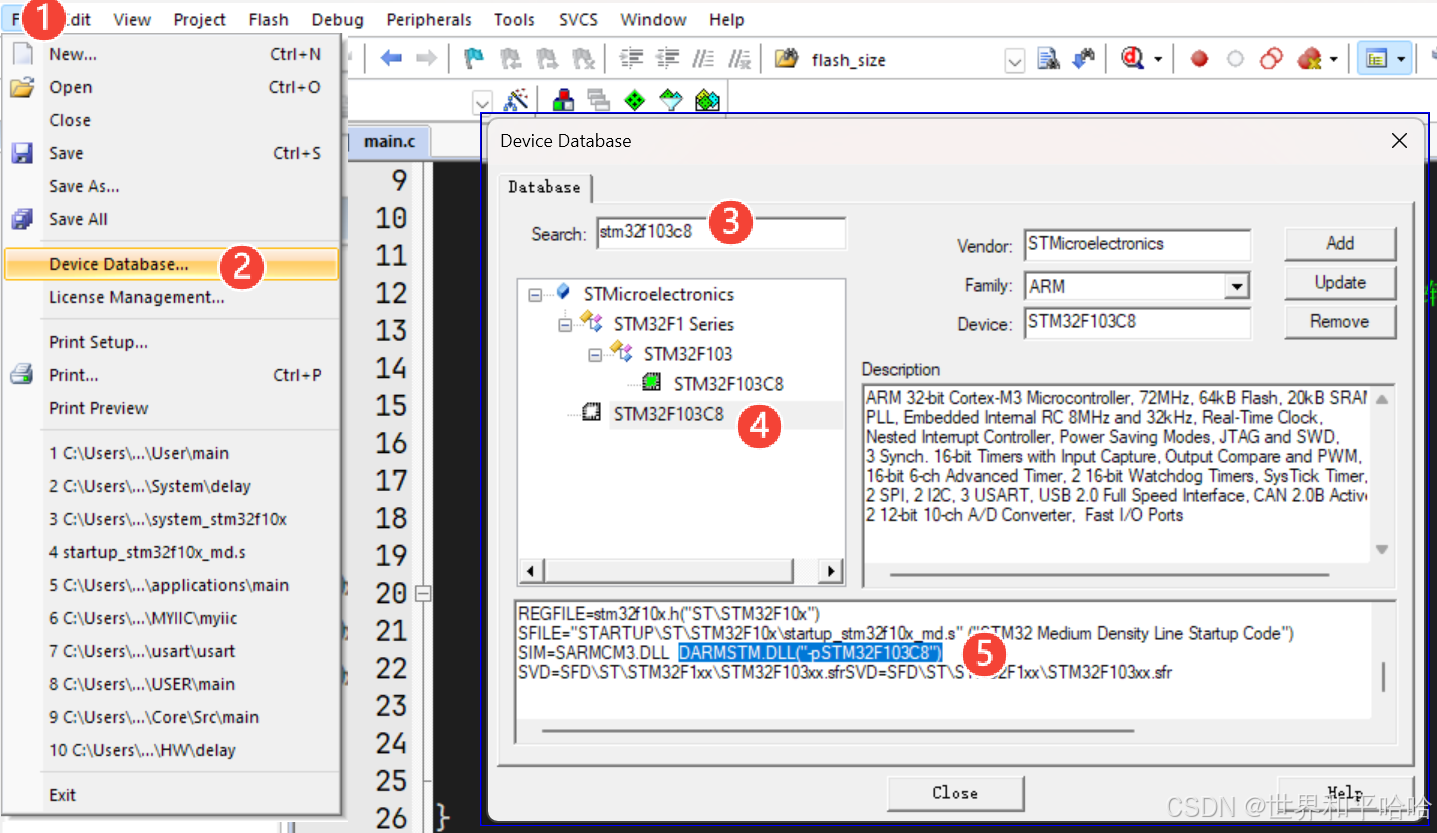

图2

3.设置晶振频率

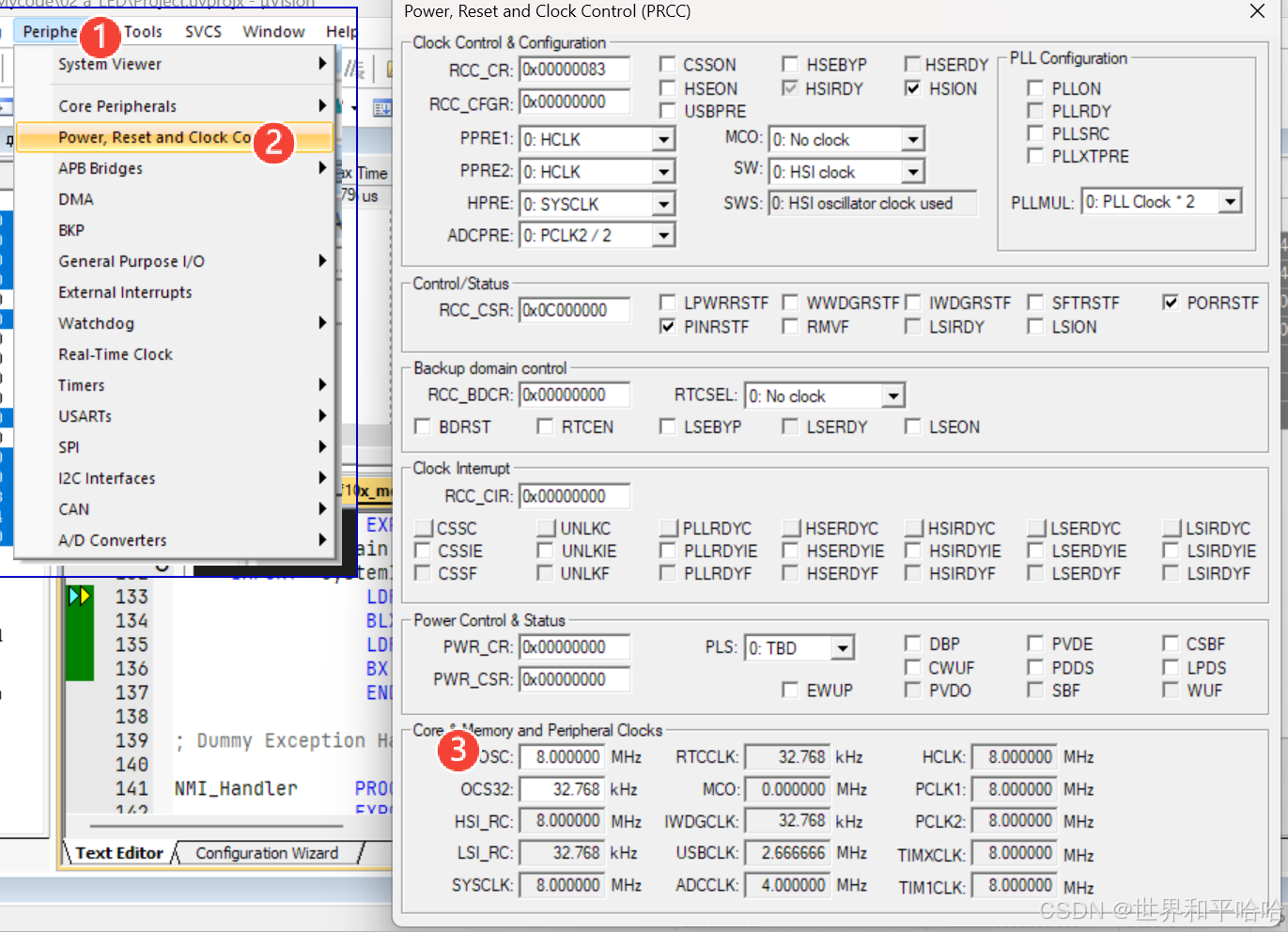

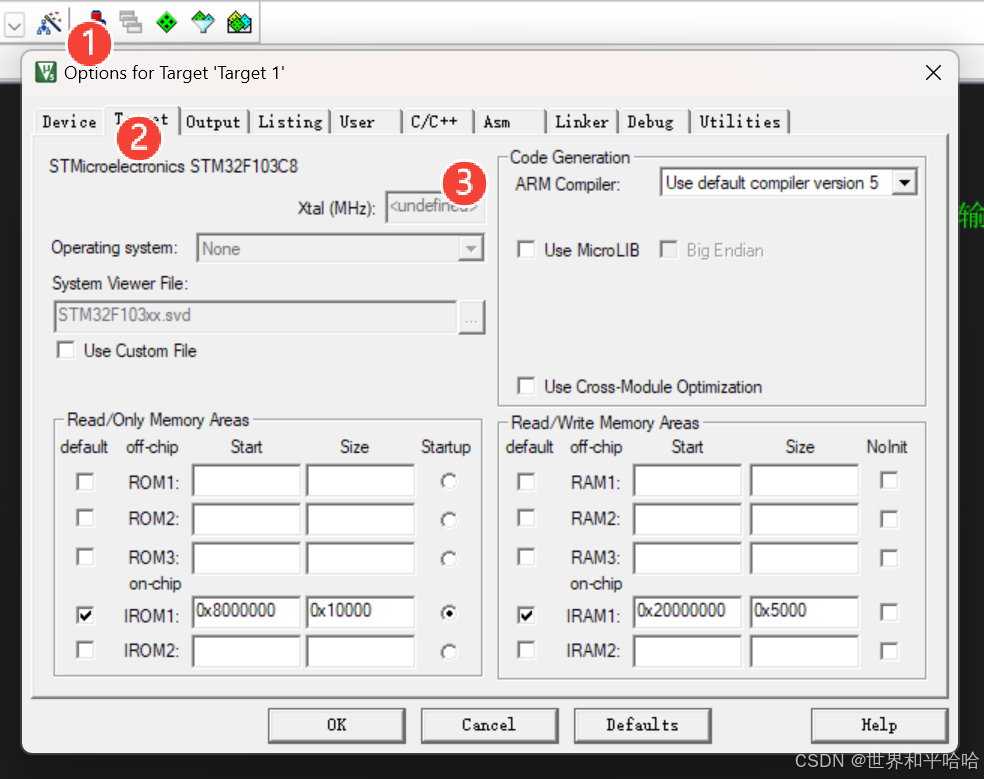

老版本Keil在图3设置晶振频率。新版本可先进入debug模式,后在图4设置晶振频率为8MHz(此处各有各的数值)。

图3

图4

参考博客:keil5.36无法修改XTL时钟,导致软件调试时定时时间错误的解决方法_keil target xtal 灰色-CSDN博客

### 如何在 Keil 5 中配置外部晶振 #### 配置目标设备参数 为了使项目能够识别并使用外部晶振,在Keil MDK环境中,需先设定好目标器件的相关参数。这通常是在项目的选项设置中完成的。通过双击工程管理窗口中的Target名称进入Options for Target对话框[^1]。 #### 设置时钟频率 当遇到XTAL(晶体振荡器)设置项呈现灰色不可编辑的情况,可能是因为当前使用的版本存在某些限制或是默认加载的目标配置不允许修改此值。此时可以尝试手动调整相关寄存器来改变系统的时钟源以及倍频系数等参数以适应新的外接晶振频率[^2]。 对于具体的STM32系列单片机而言,如果要从内部高速RC切换到外部8MHz HSE作为PLL输入,则可以通过如下方式修改初始化代码: ```c // 原始配置 PLL 使用HSE 并且倍频为9次 (72 MHz) RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9); // 更改为使用HSE并且倍频6次(48MHz),适用于不同需求下的系统工作频率调整 RCC->CFGR &= ~(uint32_t)RCC_CFGR_PLLMULL; RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL6); ``` 上述操作会直接影响到微控制器的工作频率,请确保所选的频率范围符合硬件手册的要求,并考虑到实际应用场景的需求[^3]。 #### 更新启动文件和其他资源 除了更改内核与时钟相关的寄存器之外,还需要确认启动文件(.s/.asm),链接脚本(.sct 或 .ld),以及其他任何依赖于特定时钟速度定义的地方都得到了适当更新,以便整个应用程序能稳定运行在新指定的时钟速率下。
