2021第十二届EDA蓝桥杯省赛第一场客观题

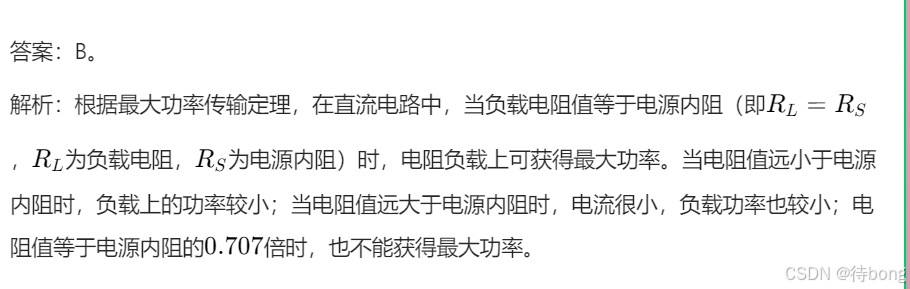

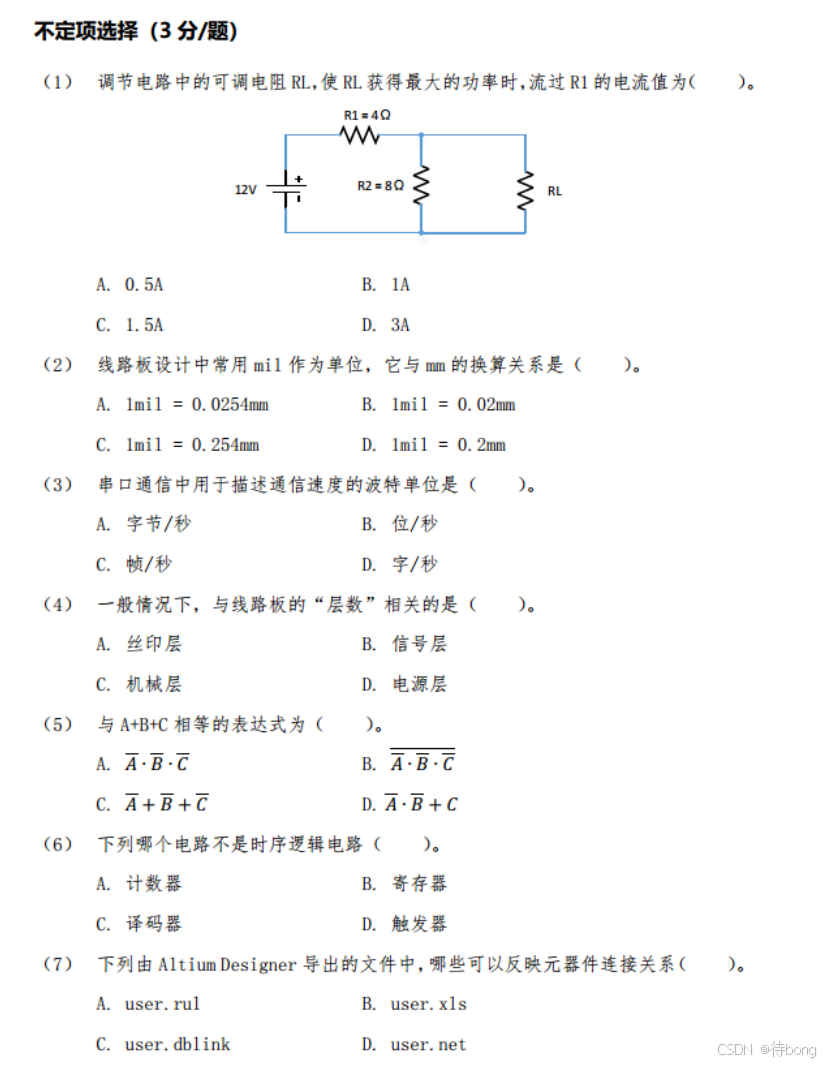

1、C；外阻等于内阻的时候获得最大功率，需要用到戴维南等效电路原理，等效一个电压和·一个电阻出来，然后再进行计算！电压源和R1等效成一个3A电流源和一个3Ω电阻，然后变成一个3A电流源和一个8/3Ω电阻，然后变成一个8V电压源和一个8/3Ω电阻，所以RL=8/3Ω时功率最大，然后变成一个8V电压源串联2个8/3Ω电阻，可以算出电流是1.5A

2、A；1 inch = 1000mil ; 1mil = 0.0254mm ; 1 inch = 25.4 mm

1 inch = 2.54cm = 25.4 mm = 1000 mil

3、B；1 bit = 一个二进制位；8 bit = 1 byte；

在计算机中，还有1字（word）这种说法，在16位计算机中1字就是16位；在32位计算机中1字就是32位；在64位计算机中1字就是64位；1字就是计算机在存储或者读取的时候，一次性读取或者存储的数据长度；

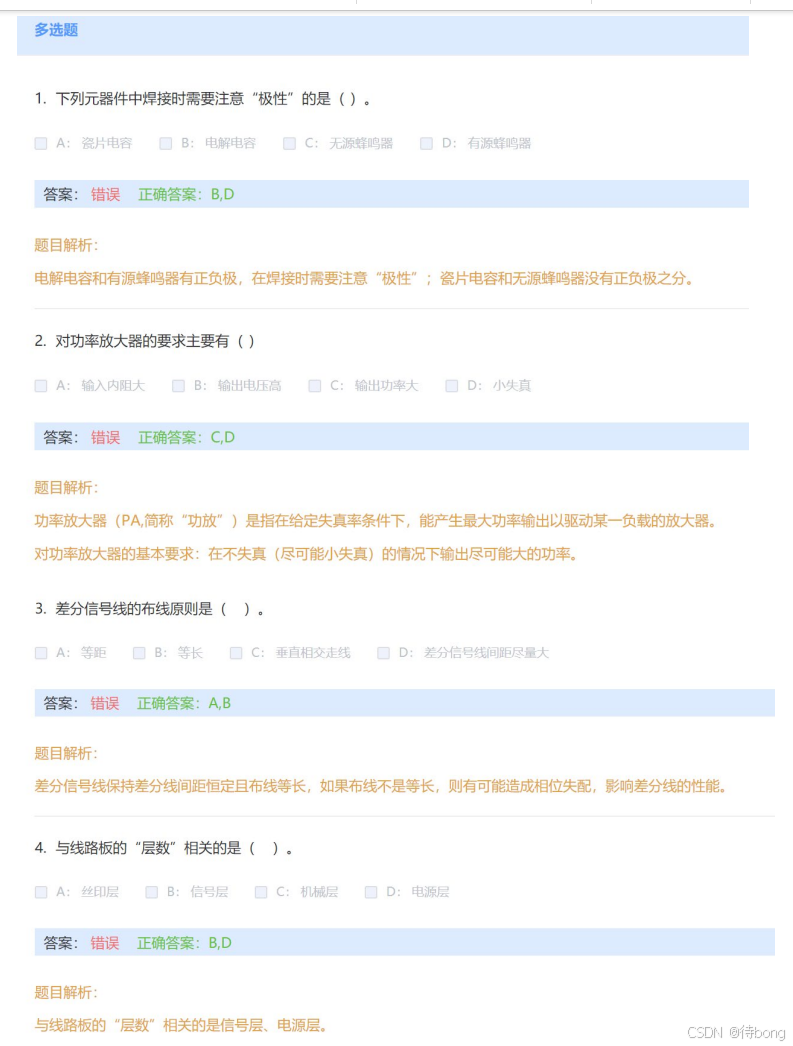

4、BD；一个铜皮算一层，即可以走线的那个层，信号层和电源层就算2层

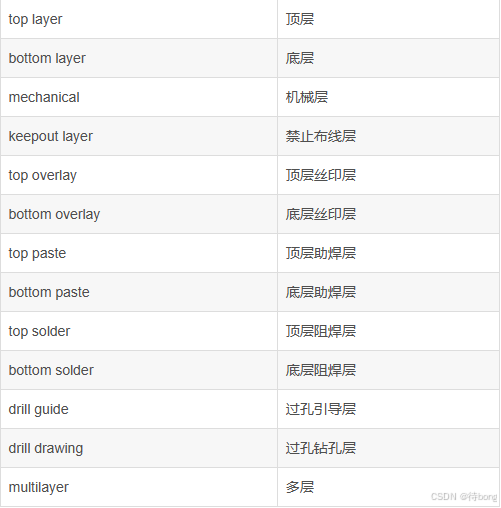

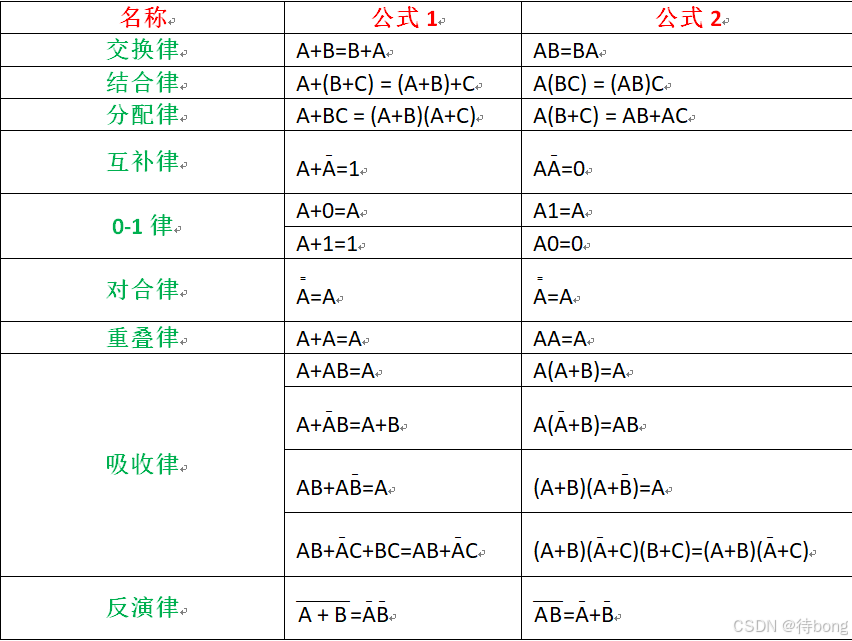

5、B；数电基础很重要，这里考察的是反演律

6、C；时序逻辑电路，取决于现在的输入，和以前的状态有关；注意这里要的是哪个不是时序逻辑电路，很明显译码器和前面的状态无关，所以选C；计数器需要保持之前的数字然后再增加；寄存器也是需要存储当前的状态；触发器的话，需要保持输出，然后在触发信号到来的时候改变输出状态，所以也是带有存储功能；

组合逻辑电路的话是由逻辑门（如与门、或门、非门等）组成的电路，其输出仅取决于当前的输入，与电路过去的状态无关。不取决于电路过去的状态

7、D；AD软件：user.rul-是用于创建PCB设计；user.xls-是表格文件；user.dblink-是数据库链接；user.net-是AD导出网表文件

user.rul：
- 作用：用于创建 PCB 设计的规则文件。在 PCB 设计过程中，规则起着至关重要的作用，它可以对布线间距、线宽、过孔大小、电气连接等诸多方面进行约束和规范。通过设置不同的规则，可以确保 PCB 设计符合电气性能、生产工艺以及设计要求等多方面的标准，从而提高设计的可靠性和可制造性。例如，设置布线间距规则可以防止不同网络的导线之间发生短路；设置线宽规则可以满足电流承载能力和信号传输要求。
user.xls：
- 作用：作为表格文件，通常用于记录和整理与设计相关的数据。可以用来存储元件清单、引脚信息、封装信息、设计参数等各种数据。例如，元件清单表格可以列出设计中使用的所有元件的名称、型号、数量、封装形式等信息，方便在采购元件和进行物料管理时使用；也可以用于记录一些自定义的设计规则参数或者设计过程中的一些中间数据，便于查看和分析。
user.dblink：
- 作用：是数据库链接文件，用于建立 AD 软件与外部数据库之间的连接。通过这个链接，AD 软件可以与数据库进行数据交互，例如从数据库中读取元件的详细信息、封装数据、3D 模型等，也可以将设计过程中的一些数据写入到数据库中进行存储和管理。这在大型设计项目或者团队协作设计中非常有用，可以实现数据的集中管理和共享，提高设计效率和数据的一致性。例如，多个设计师可以共享同一个数据库中的元件信息，确保使用的元件数据是最新和一致的。
user.net：
- 作用：是 AD 导出的网表文件，它包含了电路原理图的连接信息，如元件之间的引脚连接关系、网络名称等。网表文件是将原理图设计转化为 PCB 设计的重要中间文件，在进行 PCB 布局布线时，PCB 设计软件会读取网表文件中的信息，自动建立元件之间的电气连接关系，从而指导 PCB 的布线工作。同时，网表文件也可以用于与其他电子设计软件进行数据交换，方便在不同的设计环境中进行协同设计或者对设计进行验证和分析。

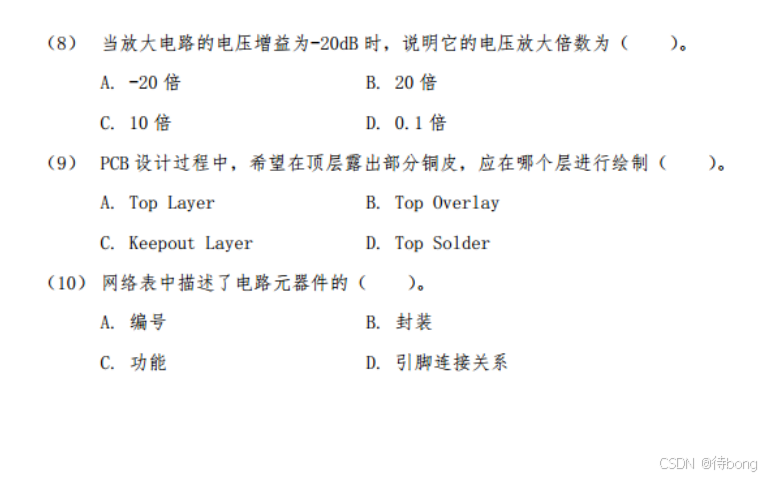

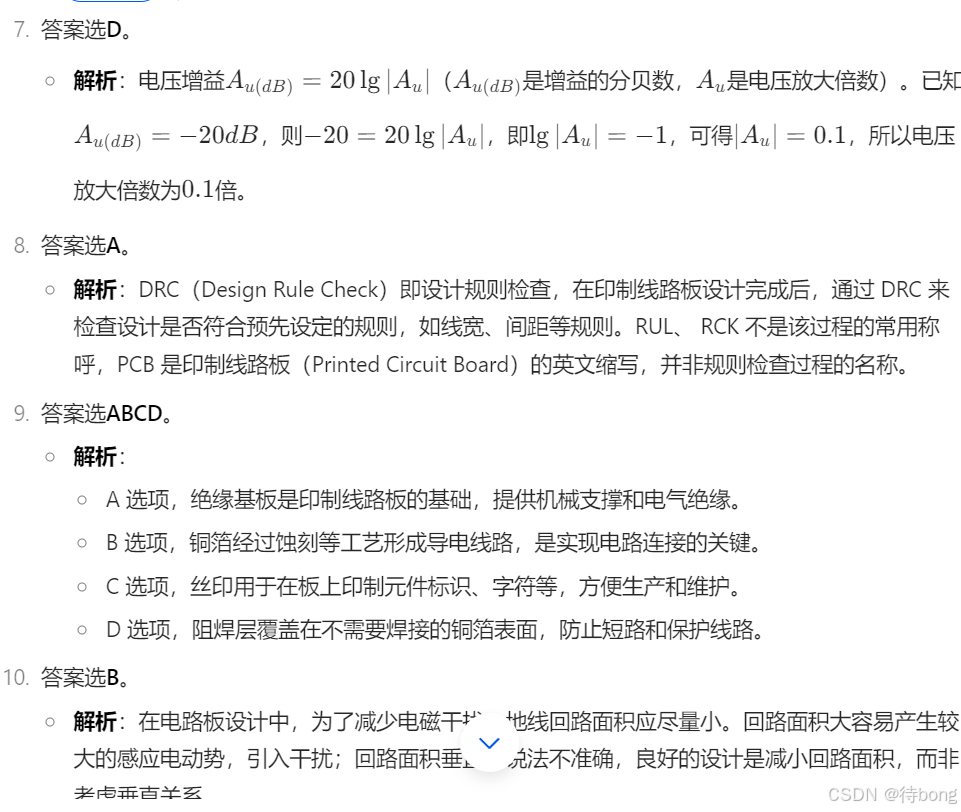

8、D；增益=20LgAv；所以增益为-20dB的时候，电压放大倍数Av=0.1；

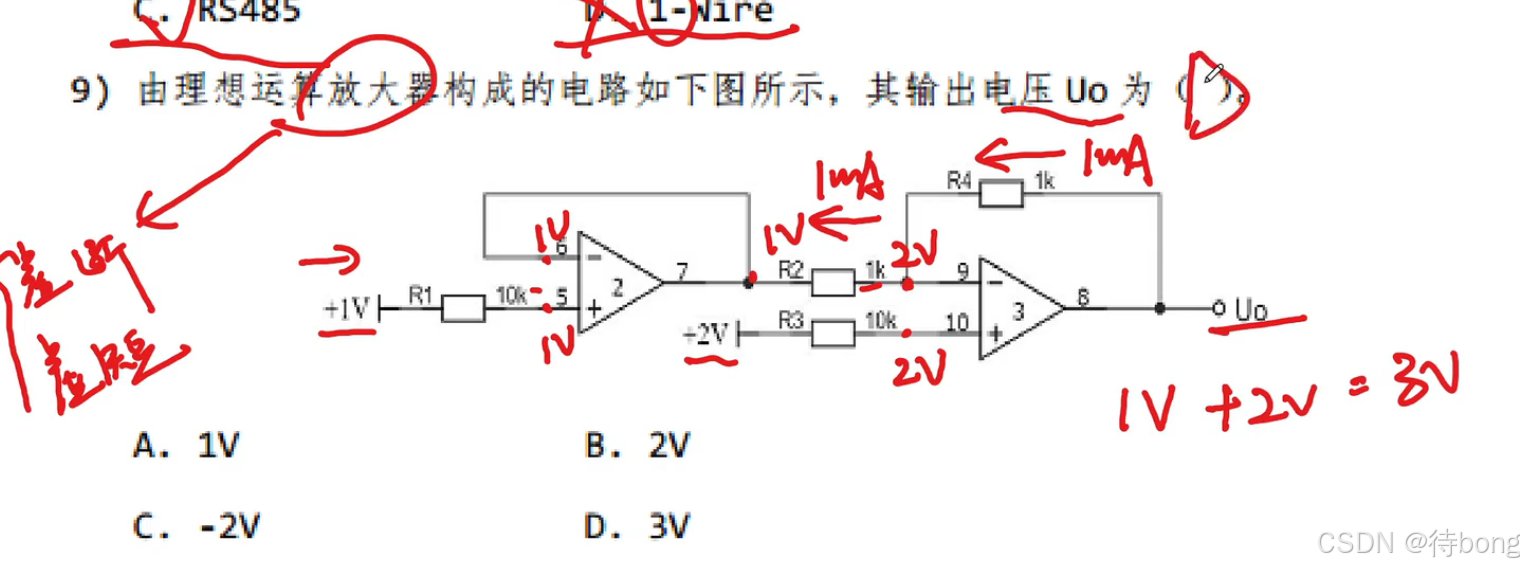

9、D

10、ABD

2021第十二届EDA蓝桥杯省赛第二场客观题

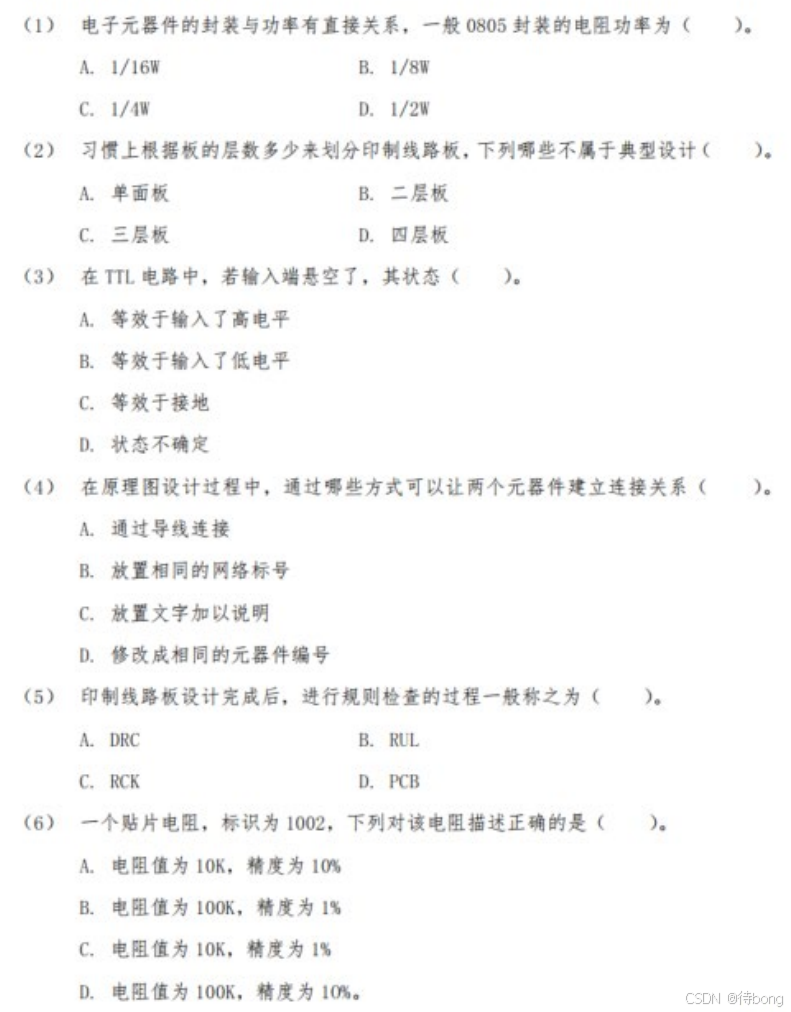

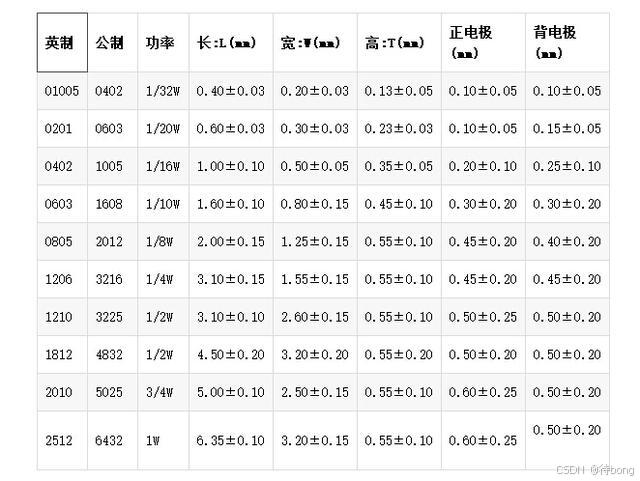

1、B；查电阻功率和封装的对照表可以知道；

2、C；三层板其实也是可以做出来，但是考虑的实用性和性价比，所以3,5,7,9层板这些都不是典型的设计！

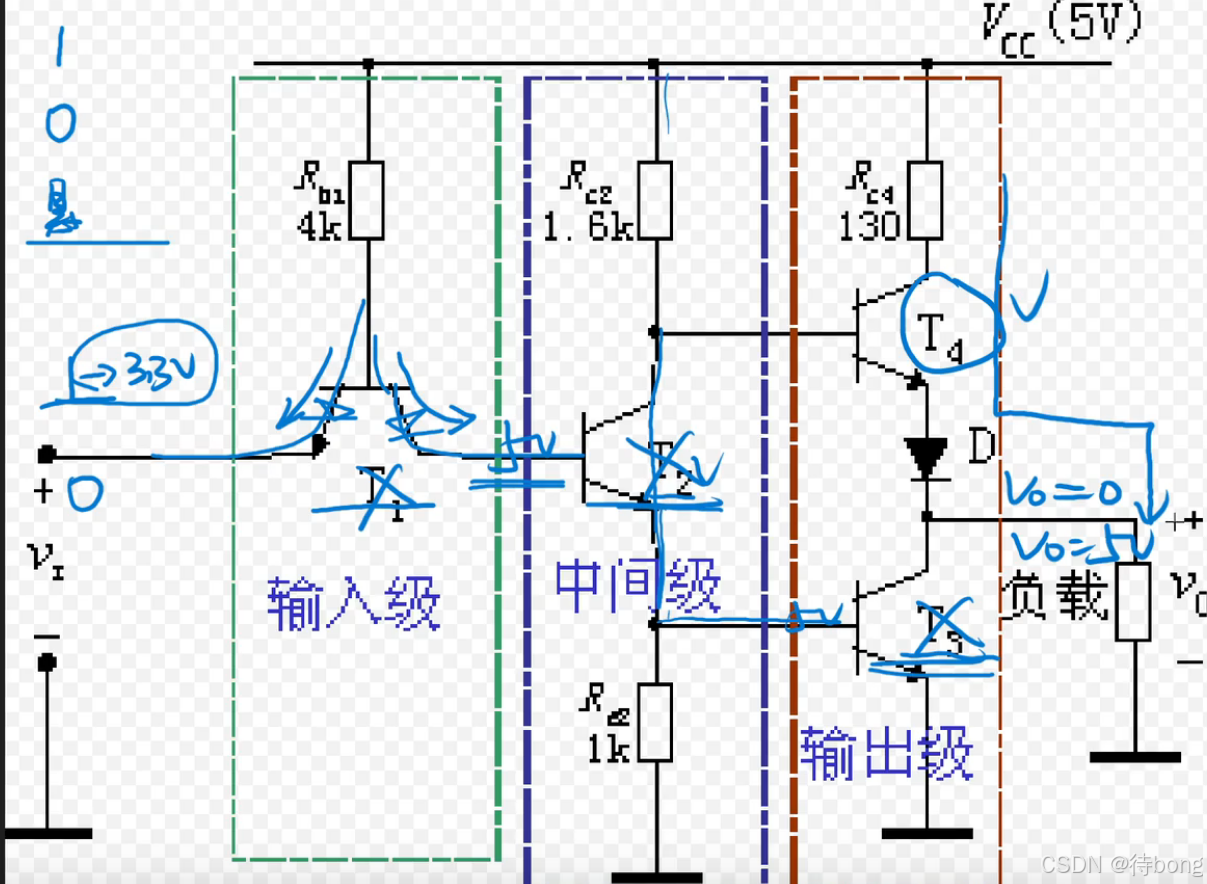

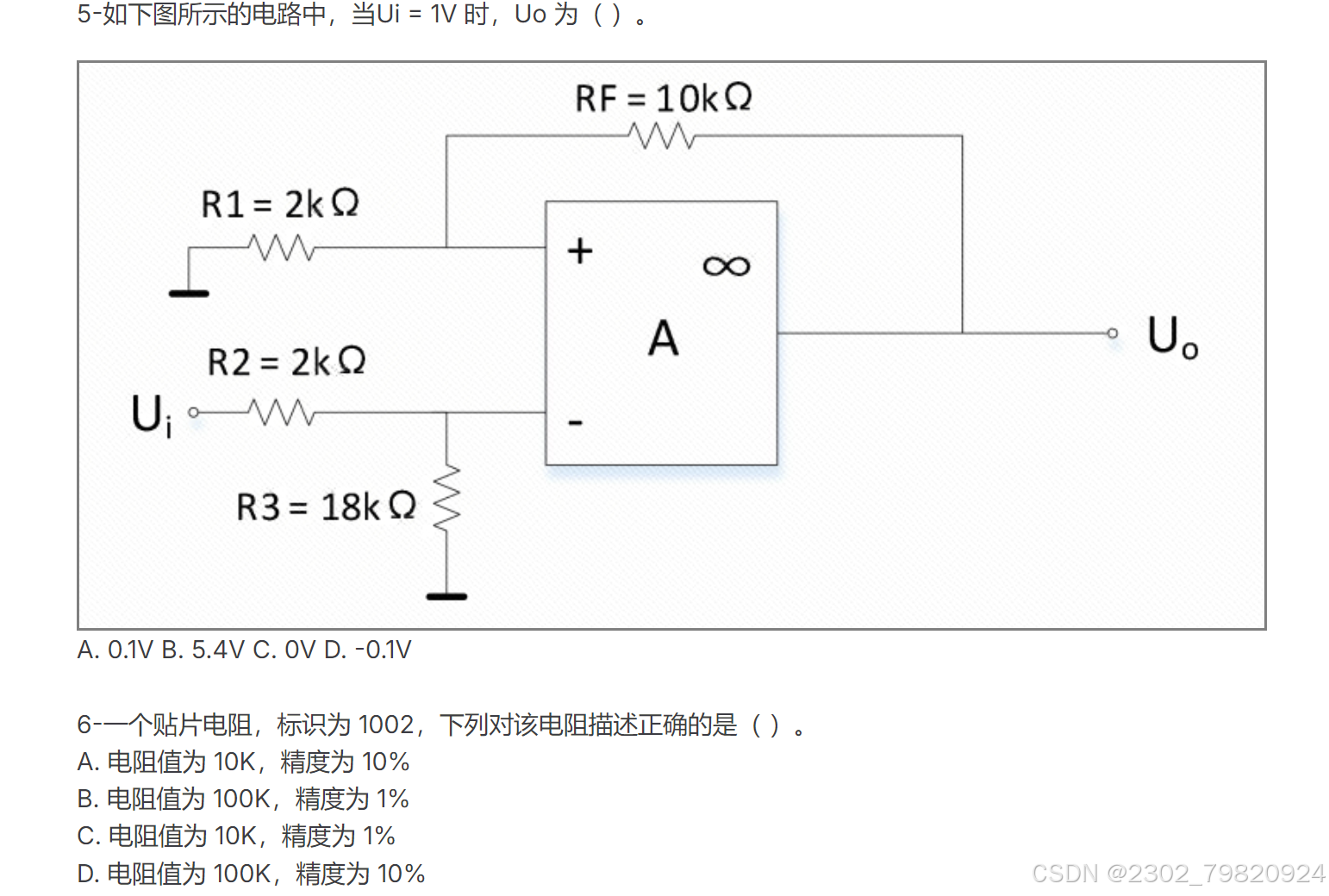

3、A；因为分析下面的电路，①当Vi输入为1的时候，Vo输出为0；②当输入Vi为0的时候，Vo为5V；③当输入电压Vi为悬空的话，输出电压Vo也是位0；所以总结上面3种情况，输入电压为1和悬空的时候，输出电压是一样的，姑悬空相当于输入了高电平；

4、AB；

5、A；

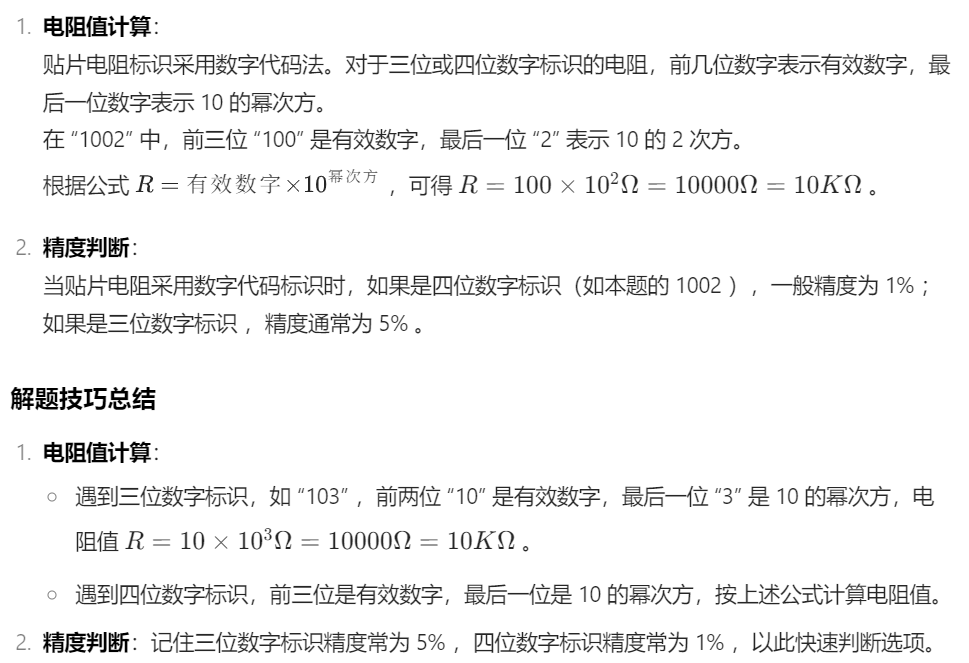

6、C；4位代表精度是1%；3位数代表精度是5%；1002=100✖️10的2次方=10000Ω=10kΩ；

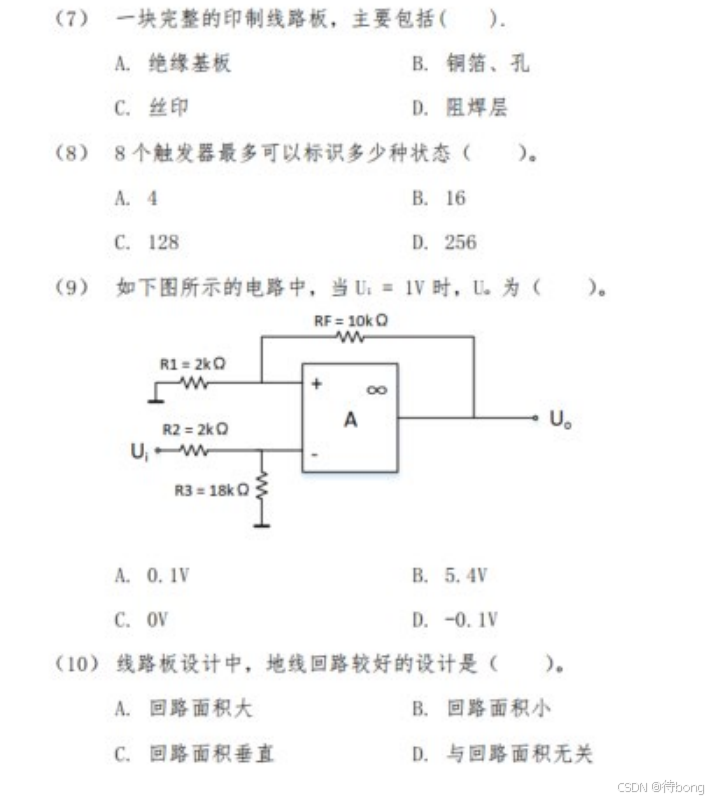

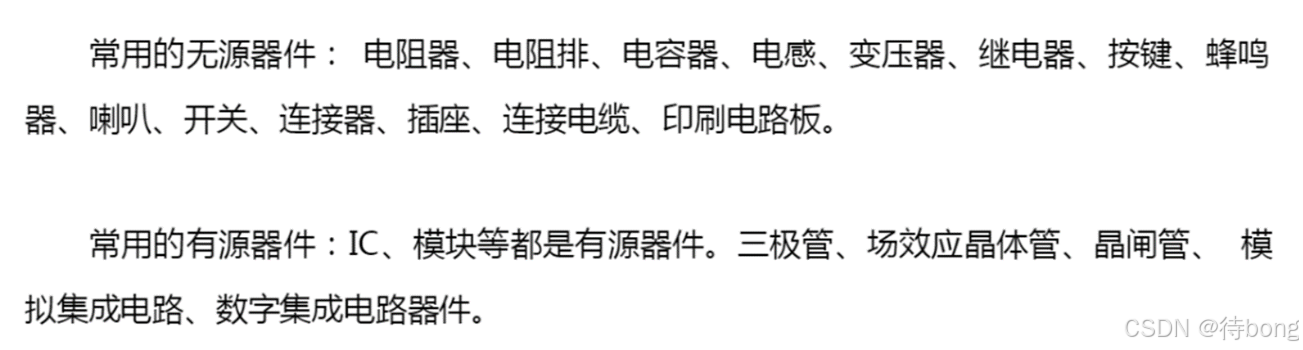

7、ABCD；

8、D；一个触发器可以标注2个状态，所以8个触发器可以标注2的8次方的状态即256；

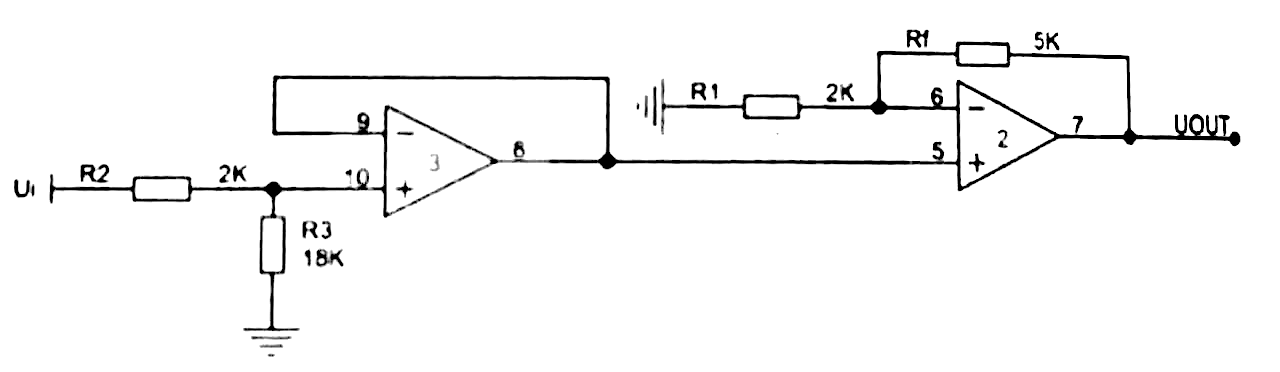

9、●第9题应该是题目出错了，输出端的反馈，反馈到同向端，当反馈到同向端的时候，电路的放大能力是无限大的，即这个时候输出的电压就是芯片所能提供的最大电压，即芯片的供电电压是多少就输出多少，所以这个题的选项里面没有答案；●原题意应该是反馈信号输入到反向端，按照反向端和同向端反过来这种形式看的话，V+=0.9Vi，所以V-=0.9Vi，所以可以算得经过R1的电流是多少，所以经过RF的电流也就知道是多少，可以求得Vo=5.4Vi；

10、B；即画PCB的时候经常在元件摆放位置的接地端再打个过孔，减小回路面积，即回路面积越小越好；回路面积越小，它对外的辐射就越小，受外界干扰就越小。。

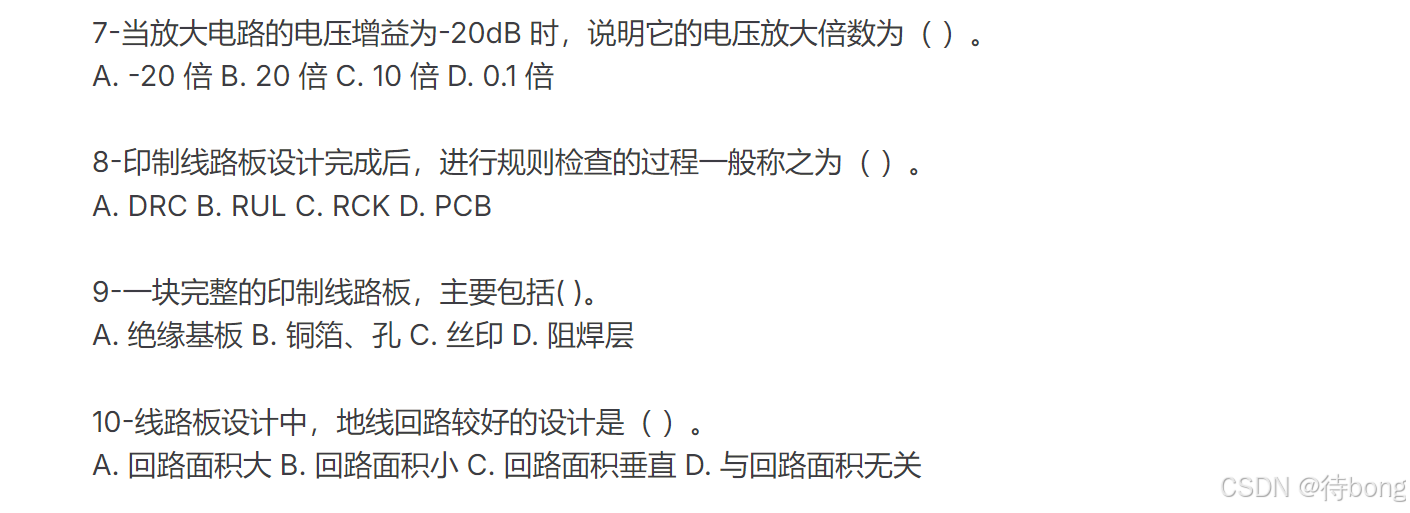

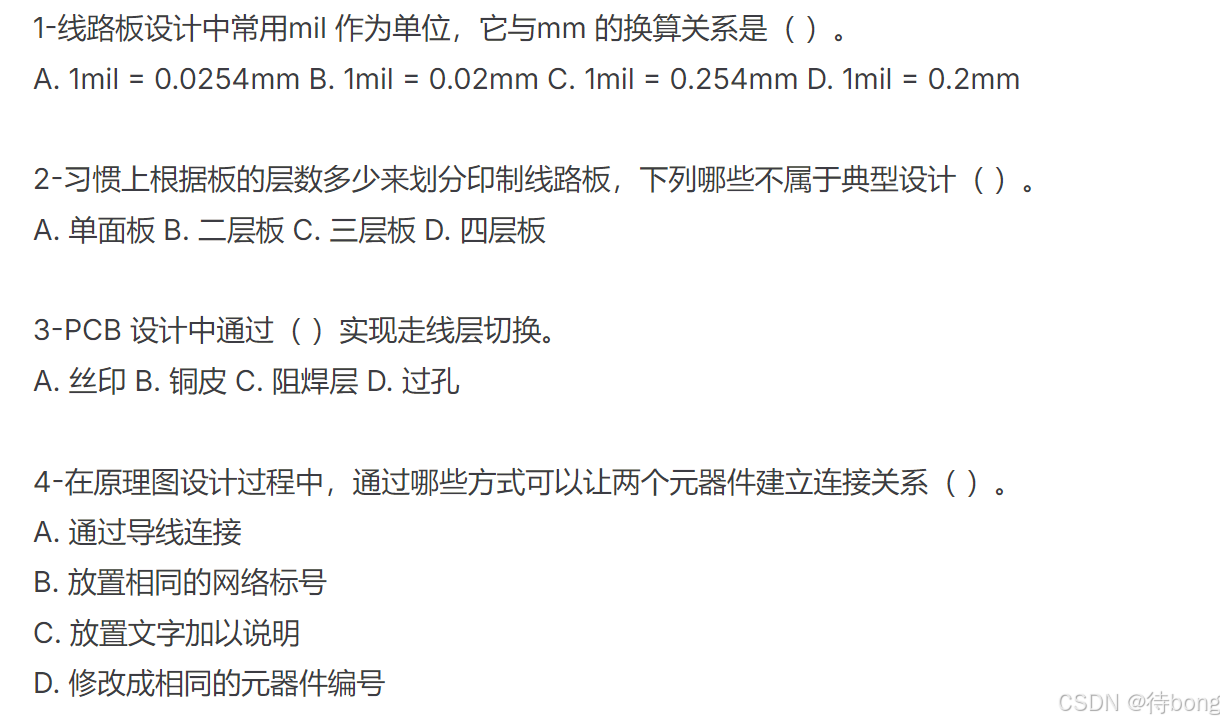

22年十三届EDA模拟考2

1、A；它们之间的换算关系是：1mil = 0.0254mm，这是一个固定的换算标准，所以选项 A 正确。

2、C；三层板在印制线路板的典型设计中较为少见，不属于常见的根据层数划分的典型类型。

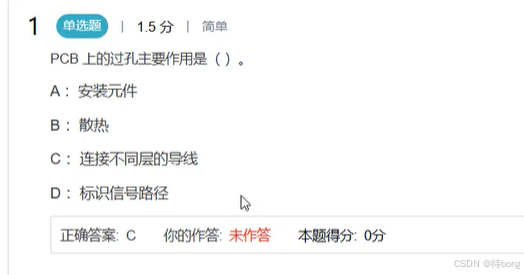

3、D；“过孔” 是在 PCB 不同层之间钻孔镀铜，能够连接不同层的走线，从而实现走线层的切换。

4、AB；

使用导线直接连接两个元器件，是最直观且常用的建立连接关系的方式，电流可以通过导线在两个元器件之间传输。
放置相同的网络标号，代表这些具有相同网络标号的元器件在电气上是连接在一起的，即使它们在原理图上没有用导线直接相连，在后续的电路处理中也被视为连接状态。

5、D

6、C

标识为 “1002” 是四位代码，前三位数字表示有效数字，第四位数字表示 10 的幂次。

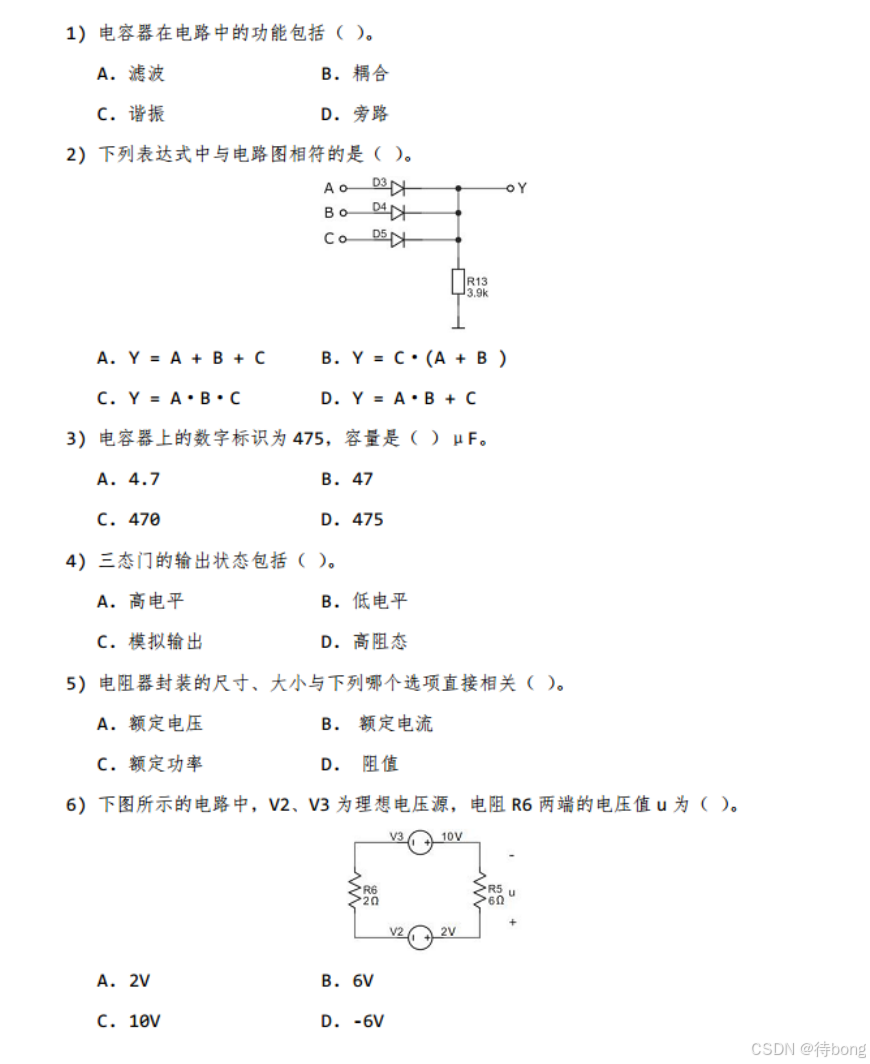

2022年第十三届EDA蓝桥杯省赛第一场客观题

1、ABCD

2、A，或的逻辑

解析：图中三个二极管 D3、D4、D5 的阳极分别连接输入信号 A、B、C，阴极连接在一起后经电阻 R13 接地，输出 Y 取自二极管阴极公共端。在二极管构成的逻辑电路中，这种连接方式属于或门电路。当 A、B、C 中只要有一个（或多个）为高电平时，对应的二极管导通，输出 Y 就为高电平；只有 A、B、C 全为低电平时，所有二极管截止，输出 Y 才为低电平，符合逻辑或运算关系，即 \(Y = A + B + C\) ，所以选 A。

3、A

4、ABD

5、C

6、D

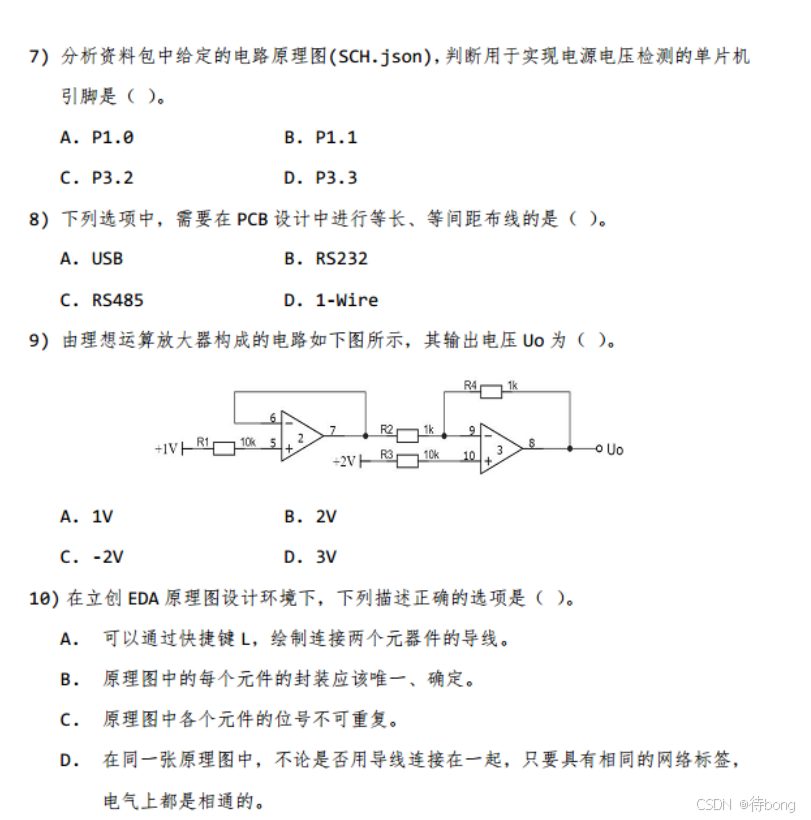

7、B

8、AC

9、D

10、BCD，嘉立创连接导线用的是快捷键 W，，L是布线拐角

2022年第十三届EDA蓝桥杯省赛第二场客观题

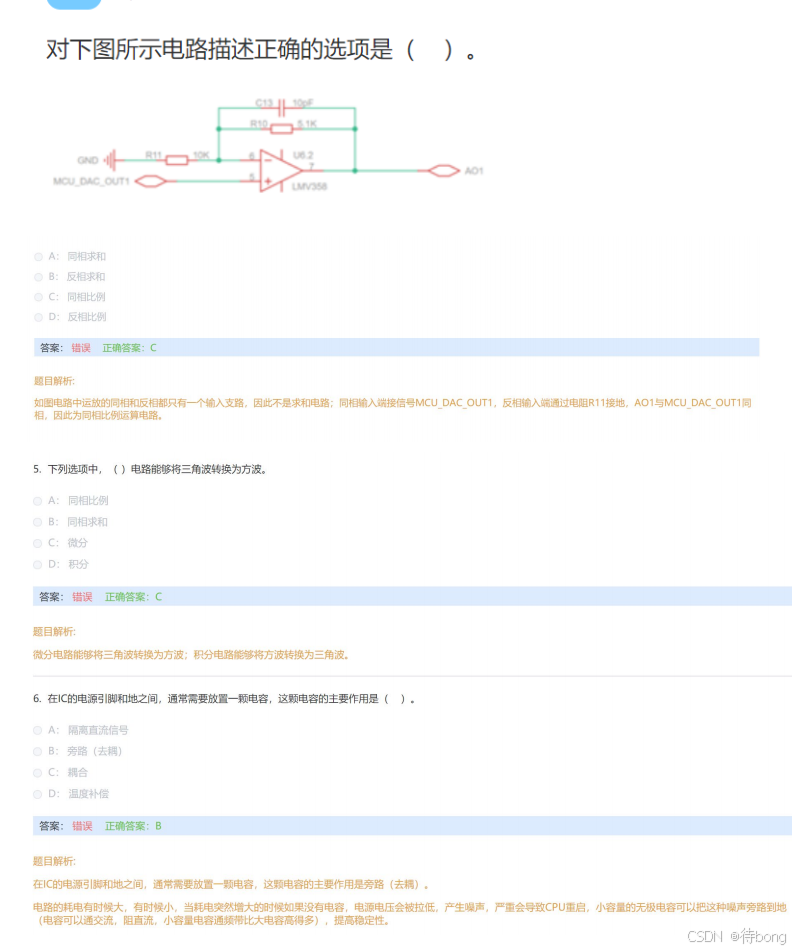

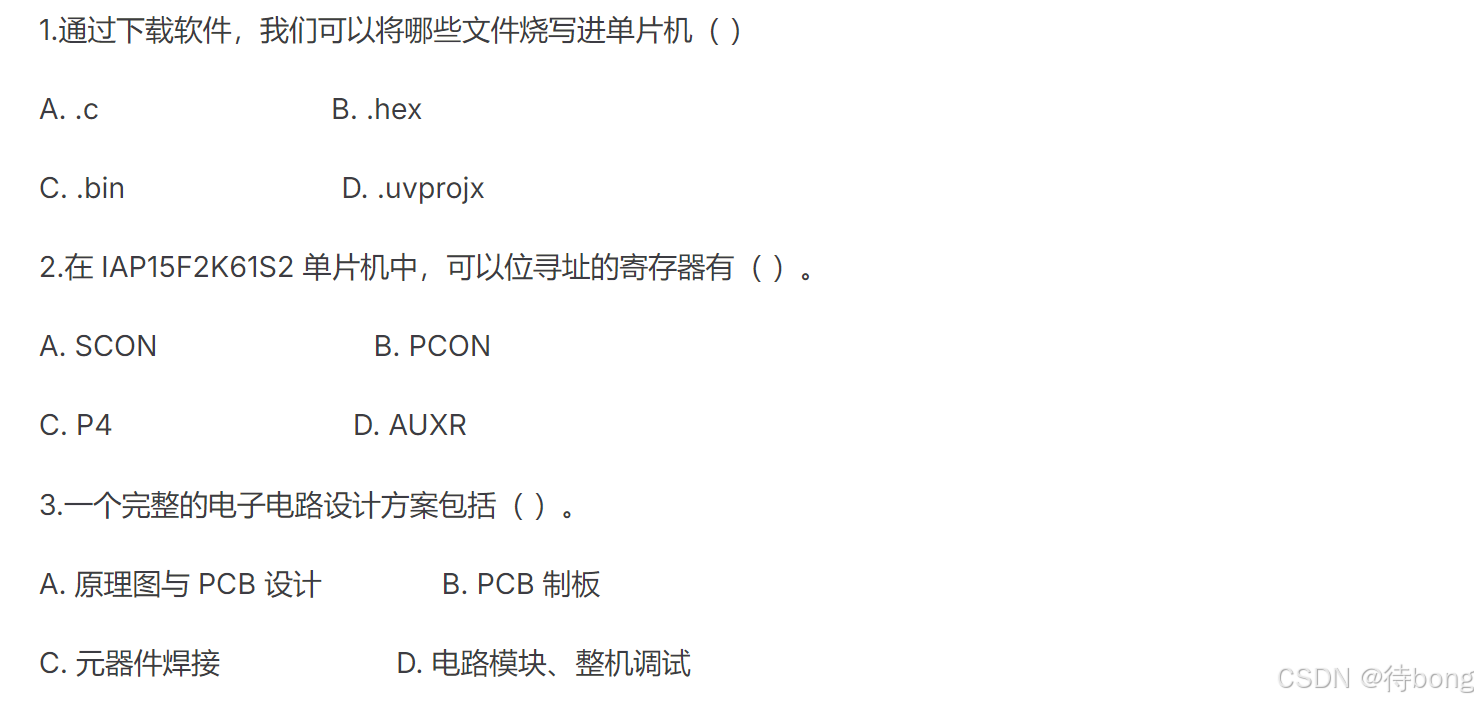

2、补充：SCON是串口控制寄存器、PCON是电源控制寄存器、/O端口寄存器、AUXR是辅助控制寄存器。STM32系列里面的可寻址寄存器更加多，比如

R0~R12：通用寄存器，用于存储操作数和数据。
SP (Stack Pointer)：堆栈指针。
LR (Link Register)：链接寄存器。
PC (Program Counter)：程序计数器。
xPSR (Program Status Register)：程序状态寄存器
RCC、NVIC、GPIO、USART、ADC、TIM、SPI、I2C、DAC、IWDG、PWR等

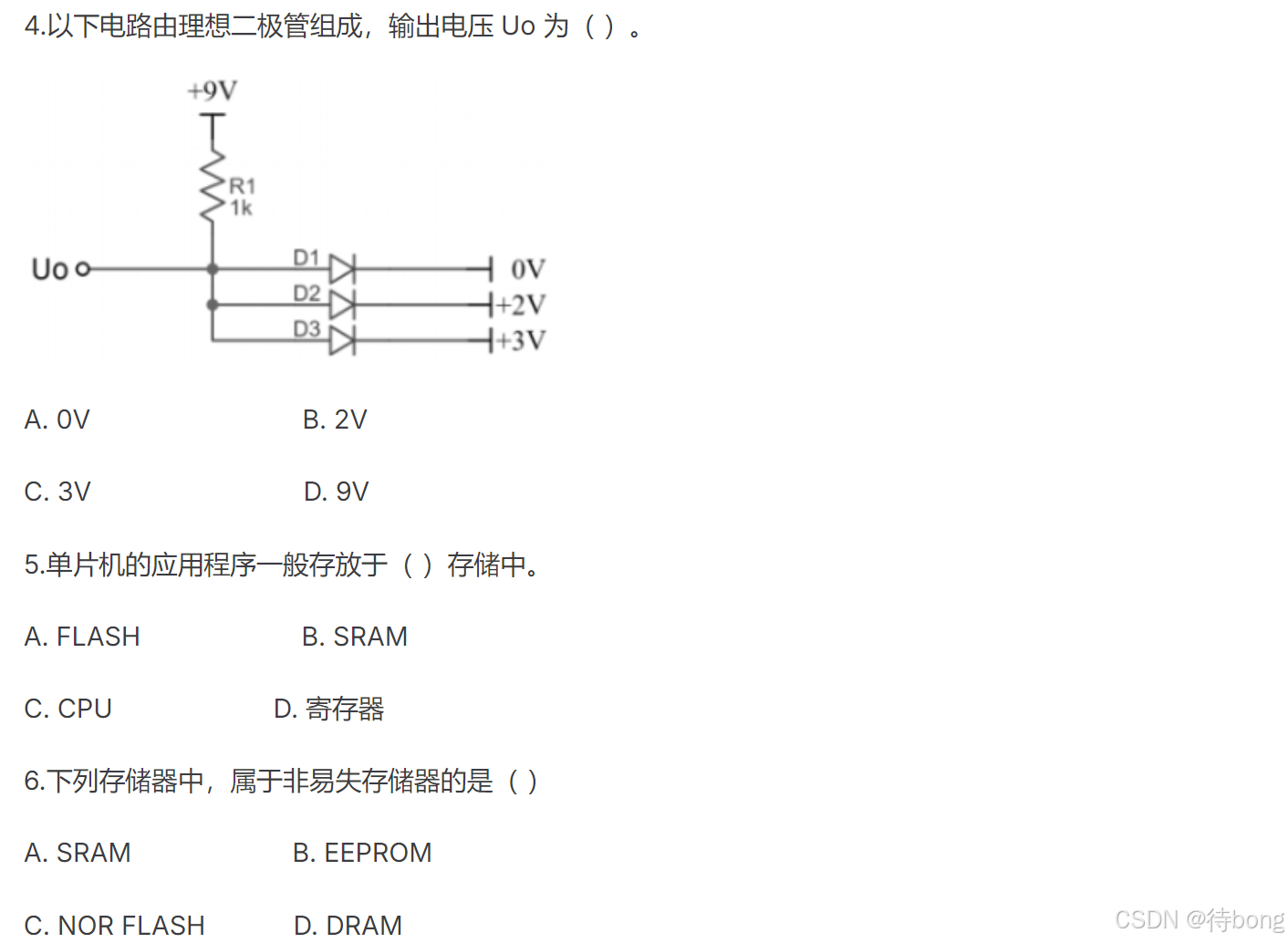

5、

FLASH存储器是一种非易失性存储器，意味着即使断电，数据也不会丢失。单片机的应用程序通常存放在FLASH存储器中，因为它具有可以被编程和擦除的特性，非常适合存储固化的程序代码。
在单片机中，应用程序代码通常被写入FLASH存储器中，并在系统启动时加载和执行。
**SRAM（静态随机存储器）**是易失性存储器，意味着一旦断电，存储的数据会丢失。SRAM通常用于存放运行时数据（例如临时变量、栈等），而不是应用程序的代码。
所以，SRAM通常用于存放数据，不适合存放应用程序代码。

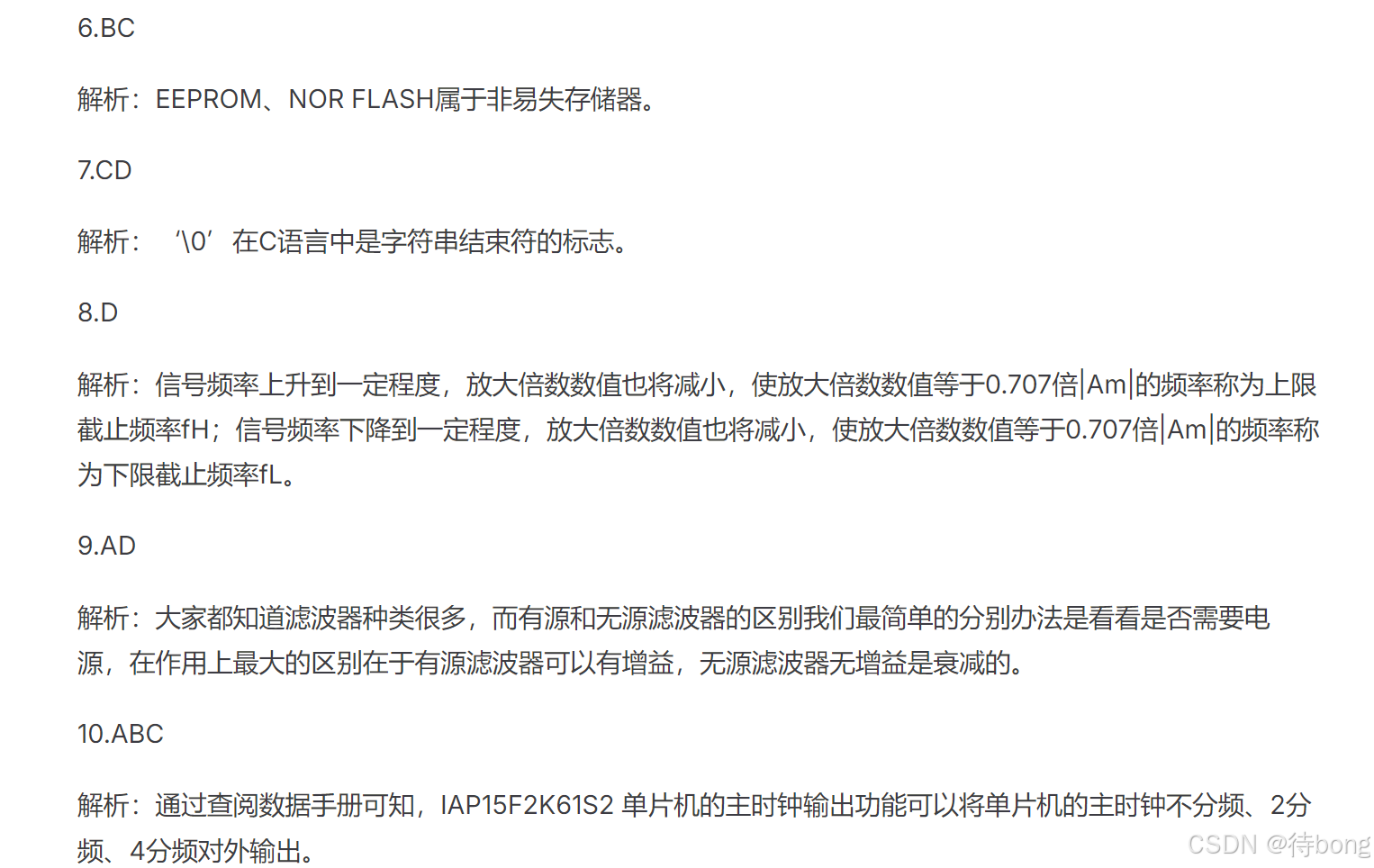

6、1. SRAM（静态随机存储器）；2. EEPROM（电可擦除可编程只读存储）；3、NOR FLASH（闪存）；4、DRAM（动态随机存储器）

非易失性存储器：EEPROM 和 NOR FLASH（可以在断电后保留数据）
易失性存储器：SRAM 和 DRAM（断电后数据丢失）

7、'\0' 是一个字符常量，表示字符的 空字符（ASCII 码为 0）。
'0' 是字符常量，表示字符 '0'。字符 '0' 的 ASCII 值是 48，因此它的值是 48，非 0 的数值，在 C 语言中会被视为逻辑“真”

9、

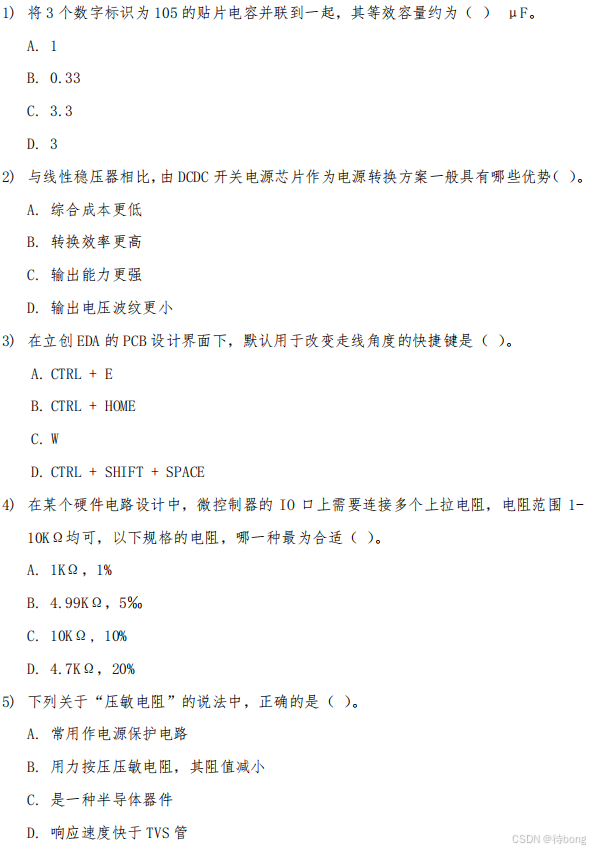

2022年第十三届EDA蓝桥杯国赛客观题

1.D

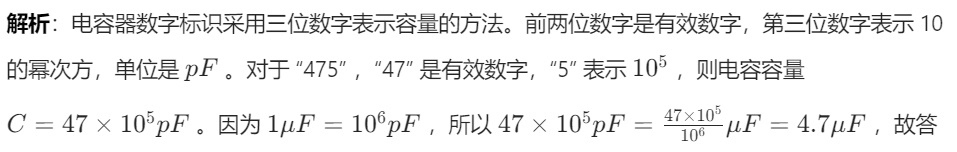

解析：贴片电容一般用3位数字表示容值，前两位为有效数字，最后一位为0的个数，基本单位为pF，标识为105则容值为：10 00000pF = 1 μF；电容在并联电路中的电容公式：
C = C1+C2+C3，则3 个 1 μF的电容并联后气等效容量为3 μF。电容并联是直接相加，电阻并联就是先乘后除。

2.BC

解析：与线性稳压器相比，由 DCDC 开关电源芯片作为电源转换方案一般转换效率更高、输出能力更强。

3.D

解析：CTRL + E：无功能；CTRL + HOME：设置坐标；W：绘制走线；CTRL + SHIFT + SPACE：切换走线拐角，与快捷键L一致。

4.D

解析：从经济角度出发，4.7KΩ，20%的电阻最合适。

5.AC

解析：压敏电阻是电压敏感电阻器的简称，指一种对电压变化反应灵敏的限压型元件，是一种非线性电阻元件，其特点是：在规定的温度下，当电压超过某一临界值时，其阻值将急剧减小，通过它的电流急剧增加，电压和电流不呈线性关系。TVS管的响应速度很快，为ps级，而压敏电阻响应速度较慢，为ns级。

6.CD

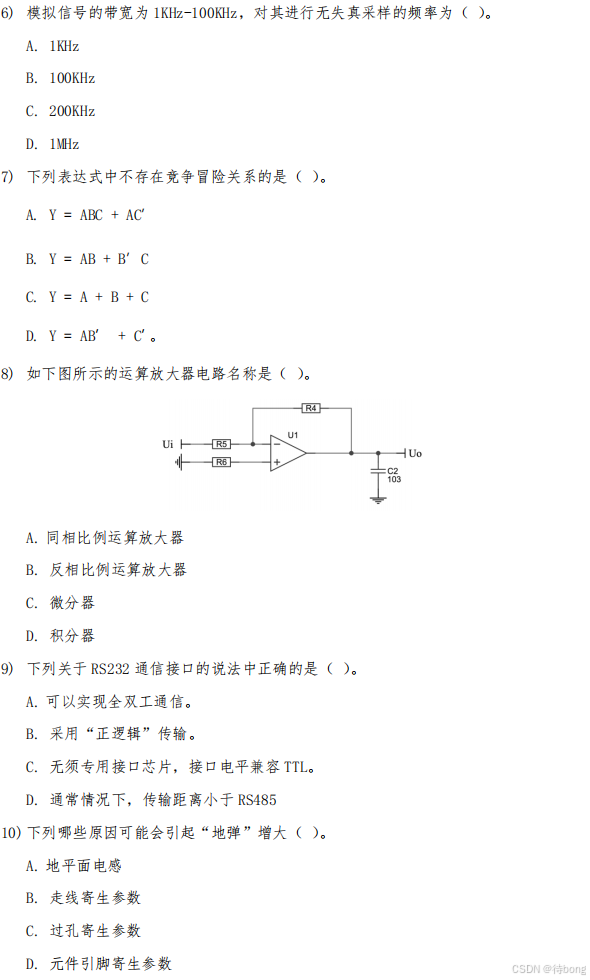

解析：采样定理要求若想不失真，采样频率必须大于信号频率的两倍。信号的带宽为 1KHz-100KHz，对其进行无失真采样，频率至少为200KHz。

7.CD

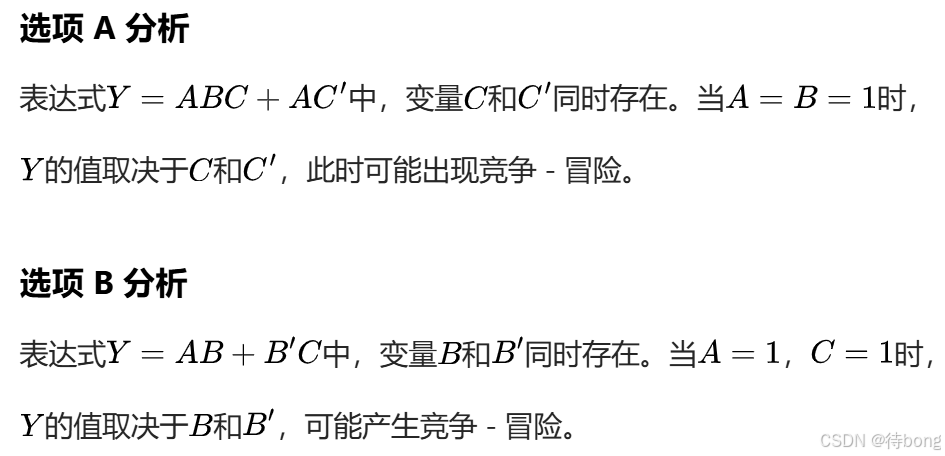

解析：组合逻辑电路中，同一信号经不同的路径传输后，到达电路中某一会合点的时间有先有后，这种现象称为逻辑竞争，而因此产生输出干扰脉冲的现象称为冒险。

8.B

解析：如图，信号电压通过电阻R5加到运放的反相输入端，输出电压通过电阻R6和R4反馈到运放的同相输入端，输入端和输出端相反极性，因此是反相比例运算放大器。

9.AD

解析：RS232的接收数据的发送数据的线是分开的，所以可以同时接收和发送数据，可以实现全双工通信；规定逻辑“1”的电平为-5V~-15 V，逻辑“0”的电平为+5 V～+15 V，采用“负逻辑”传输；接口电平与TTL电平不兼容，需将TTL电平转换成RS232电平；RS232传输距离有限，小于 RS485。

10.ABCD

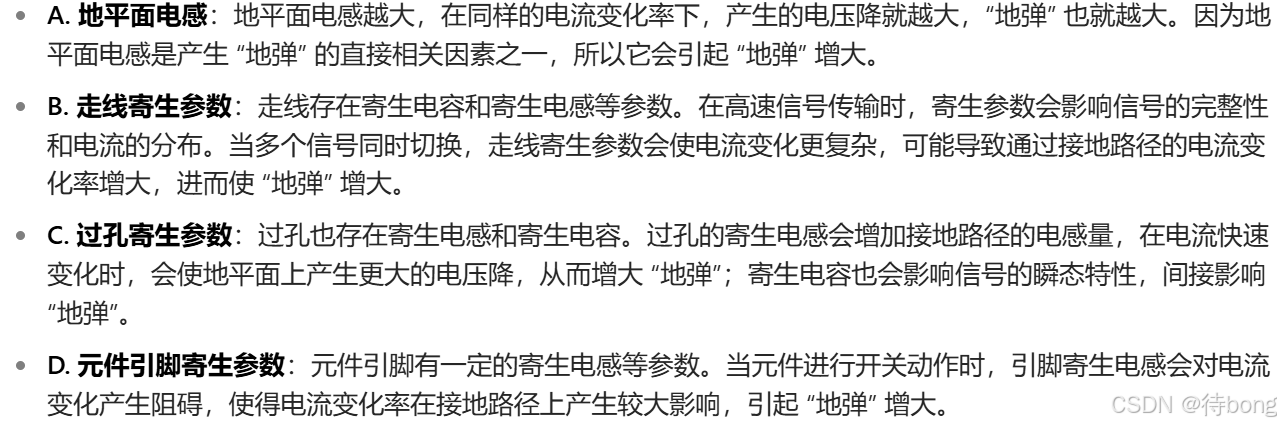

“地弹”（Ground Bounce），也叫地电位反弹，是高速数字电路设计中常见的一种现象。

解析：地平面电感、走线寄生参数、过孔寄生参数、元件引脚寄生参数等都可能会引起“地弹”增大。

23年第十四届EDA模拟1

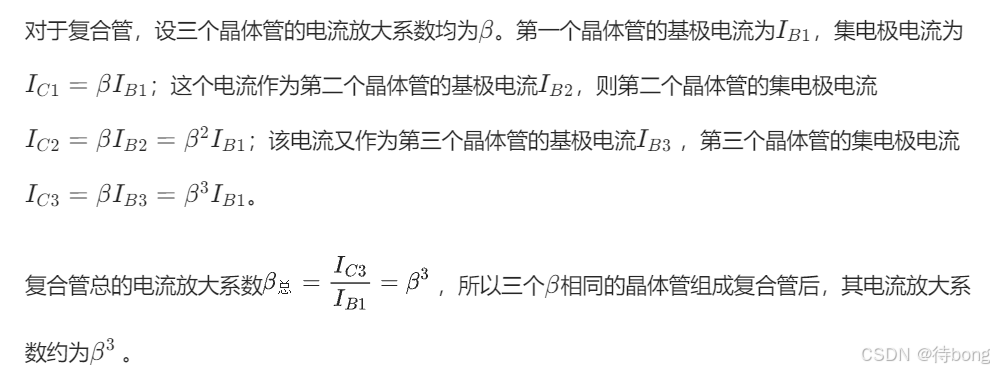

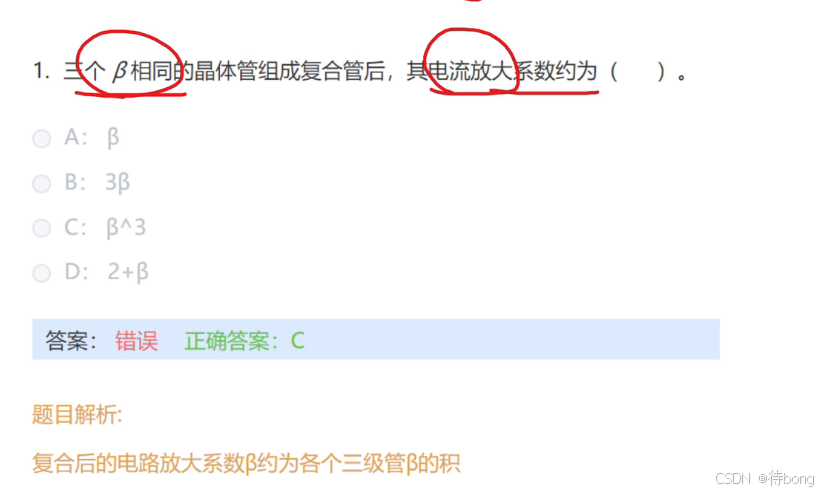

1.三个β相同的晶体管组成复合管后，其电流放大系数约为（）。

A.β

B.3β

C.β^3

D.2+β

答案：C

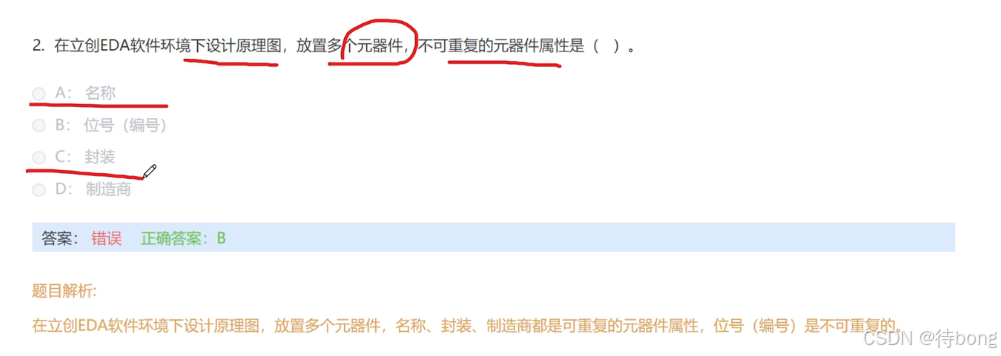

2.在嘉立创EDA软件环境下设计原理图，放置多个元器件，不可重复的元器件属性是（）。

A.名称

B.位号（编号）

C.封装

D.制造商

答案：B

A 选项：名称是元器件的类别标识，比如电阻、电容等，多个同类型的元器件名称可以相同。
B 选项：位号（编号）是用于唯一标识原理图中每个元器件的，在一张原理图里，每个元器件的位号都不能重复，以便于区分和管理各个元器件，在后续的生产、调试等环节也能准确对应。
C 选项：封装指的是元器件焊接到电路板上时所对应的外观和引脚布局等，多个相同类型或不同类型的元器件可以采用相同的封装。
D 选项：制造商是生产元器件的厂家，不同的元器件可以来自同一个制造商，所以该属性可以重复。

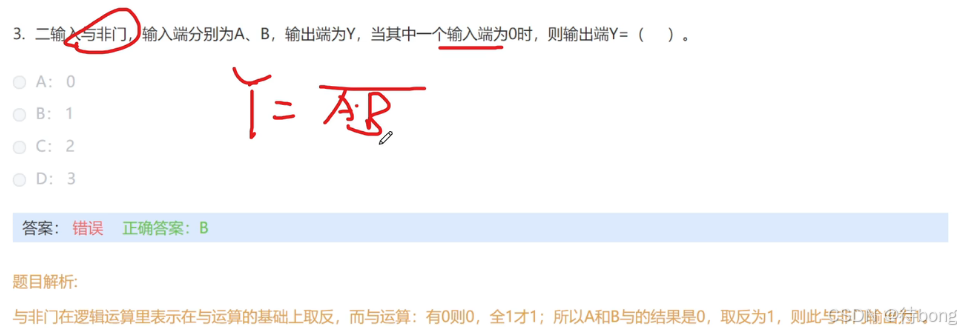

3.二输入与非门，输入端分别为A、B，输出端为Y，当其中一个输入端为0时，则输出端Y=（）。

A.0

B.1

C.2

D.3

答案：B

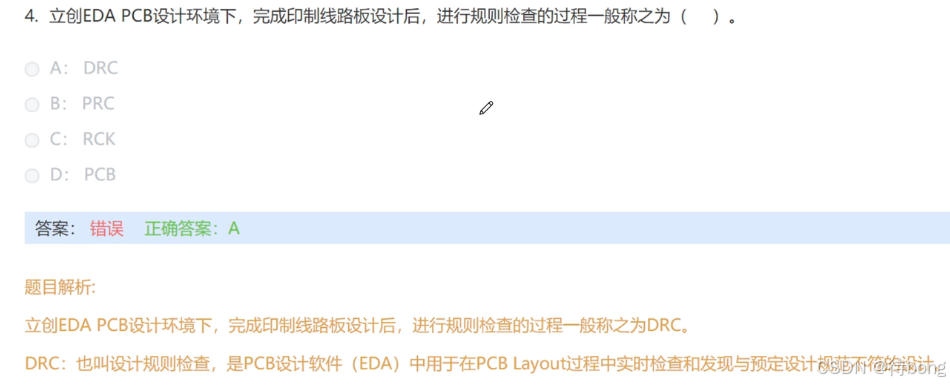

4.嘉立创EDA PCB设计环境下，完成印制线路板设计后，进行规则检查的过程一般称为（）。

A.DRC

B.PRC

C.RCK

D.PCB

答案：A

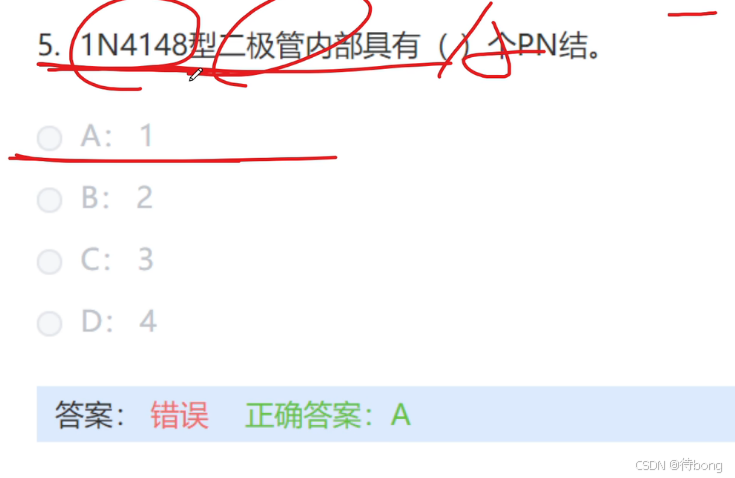

5.1N4148型二极管内部具有（）个PN结。

A.1

B.2

C.3

D.4

答案：A
普通二极管是由一个 PN 结加上相应的电极引线和管壳做成的，1N4148 型二极管属于普通的小信号开关二极管，它内部只有 1 个 PN 结，具有单向导电性，用于一般的信号整流、开关等电路中

6.现已知，低频段的截止为f1，高频段的截止为f2，当频率满足条件f>f1和f<f2的信号可以通过，则此为（）滤波器。

A.带通滤波器

B.带阻滤波器

C.低通滤波器

D.高通滤波器

答案：A

A 选项：带通滤波器允许在某一个特定频段内的信号通过，这个频段就是由低频截止频率f1和高频截止频率f2所确定的，即f>f1且f<f2的信号可以通过，符合题目描述。
B 选项：带阻滤波器阻止某一个特定频段内的信号通过，也就是f1<f<f2的信号被抑制，其余频率信号通过，与题目条件不符。
C 选项：低通滤波器允许低频信号通过，截止频率为f2，信号频率f<f2时可以通过，没有低频截止频率f1的限制条件，不符合题意。
D 选项：高通滤波器允许高频信号通过，截止频率为f1，信号频率f>f1时可以通过，没有高频截止频率f2的限制条件，不符合题意。

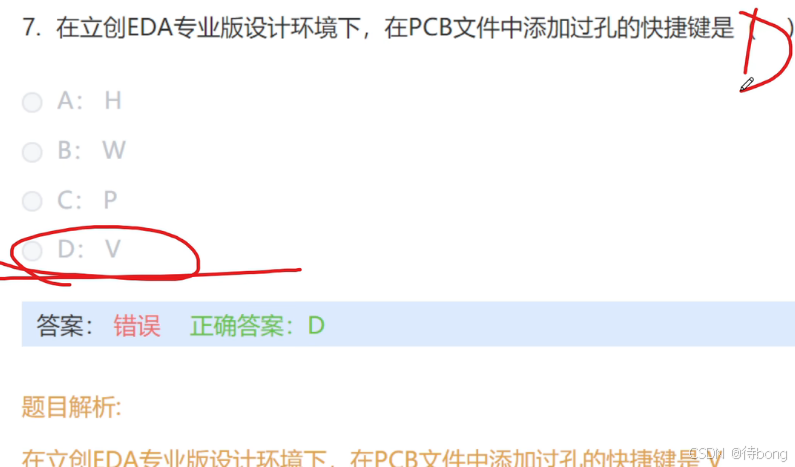

7.在嘉立创EDA专业版设计环境下，在PCB文件中添加过孔的快捷键是（）。

A.H

B.W

C.P

D.V
答案：D

A 选项，“H” 一般不是添加过孔的快捷键。
B 选项，“W” 在嘉立创 EDA 中常用于绘制导线。
C 选项，“P” 一般用于放置元器件等操作。
D 选项，按下 “V” 键可以快速在 PCB 文件中添加过孔。

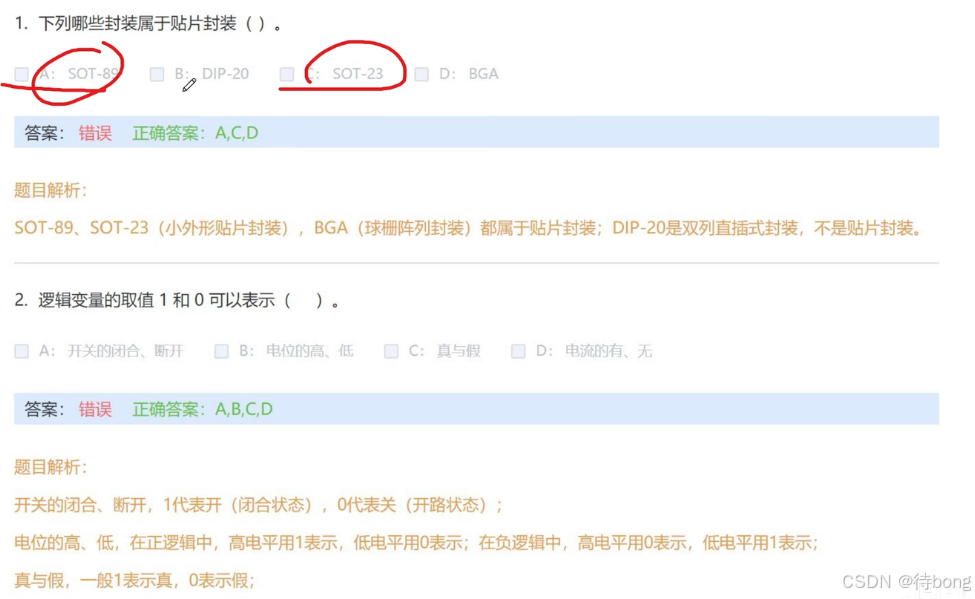

8.下列哪些封装属于贴片封装（）。

A.SOT-89

B.DIP-20

C.SOT-23

D.BGA

答案：ACD

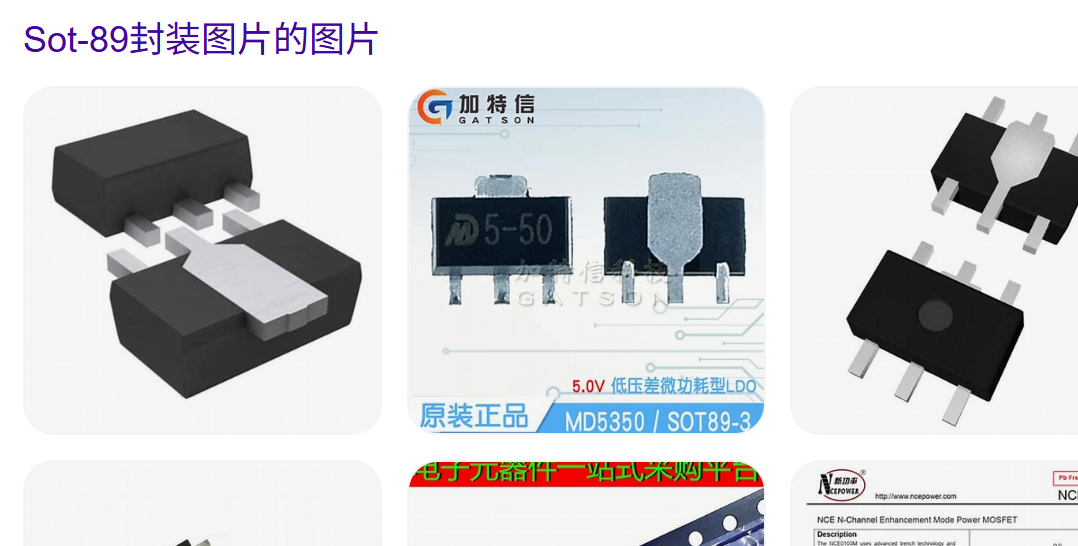

A 选项：SOT - 89（Small Outline Transistor - 89）是小外形晶体管封装的一种，属于贴片封装，常用于功率较小的晶体管等元件。

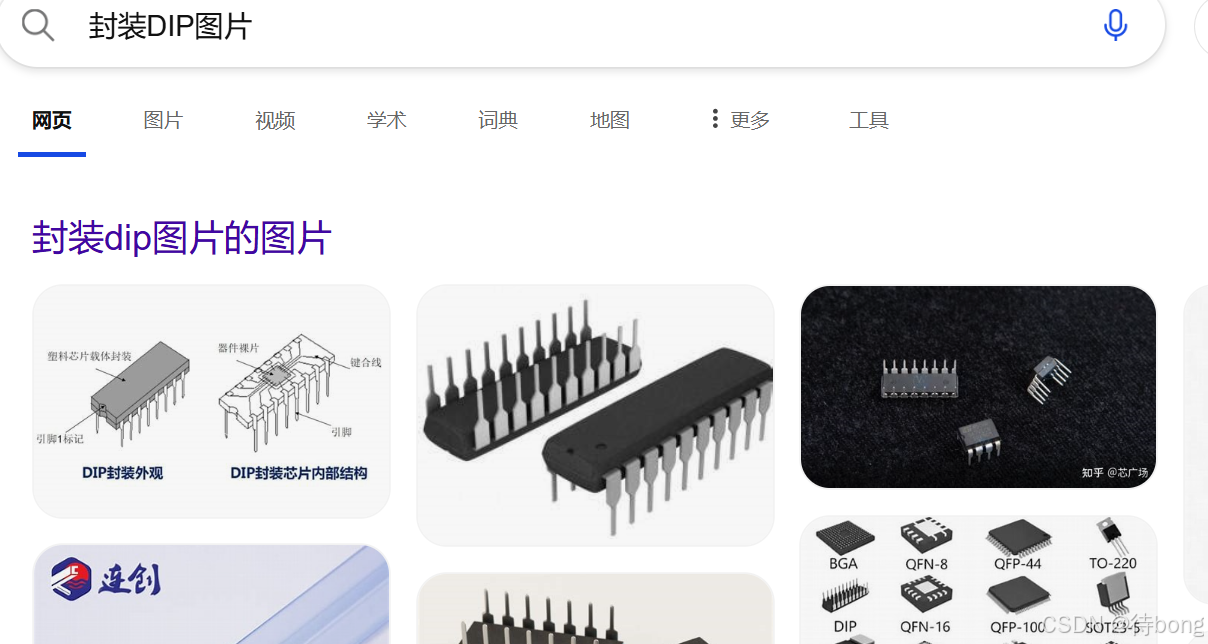

B 选项：DIP - 20（Dual In - line Package - 20）即双列直插式封装，有两排引脚，需要插入到电路板的插孔中，不属于贴片封装。

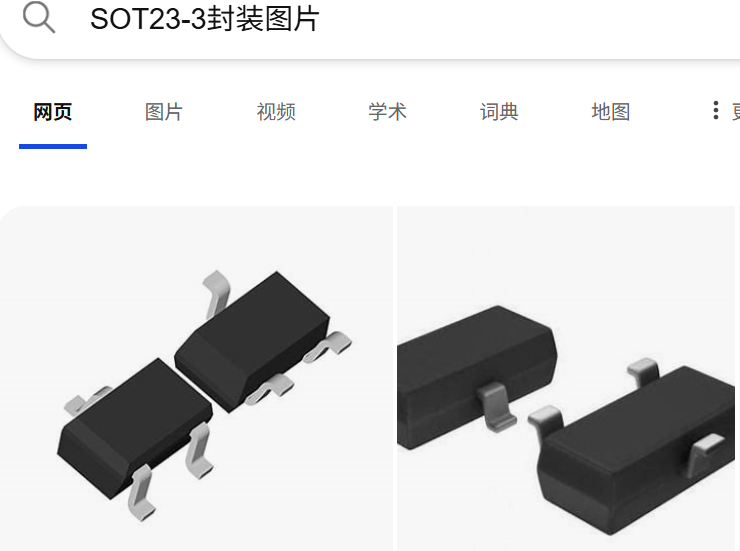

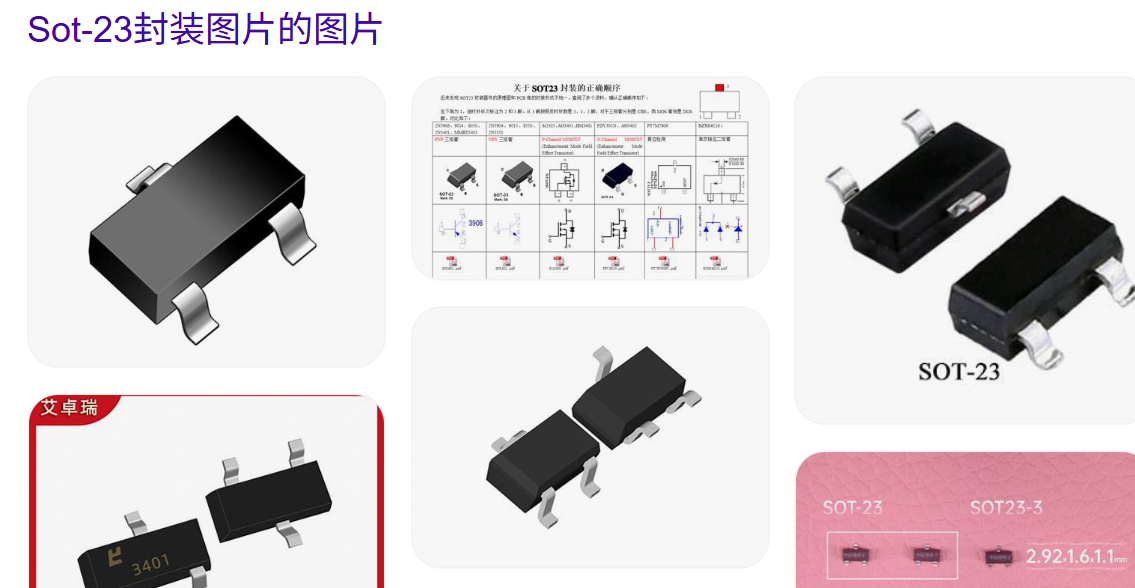

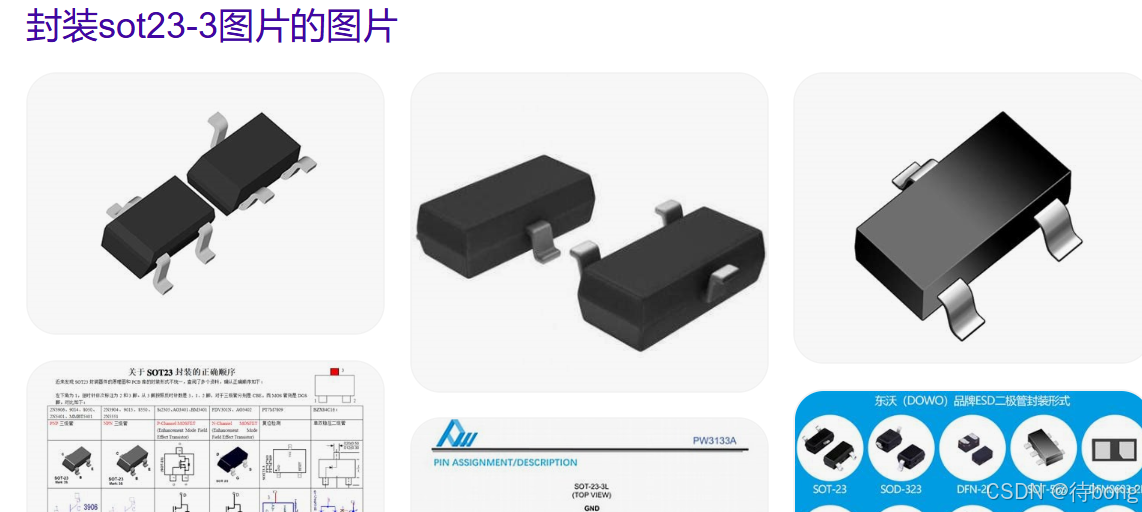

C 选项：SOT - 23 是一种常见的小外形晶体管贴片封装，通常用于小型的晶体管、二极管或集成电路等元件。

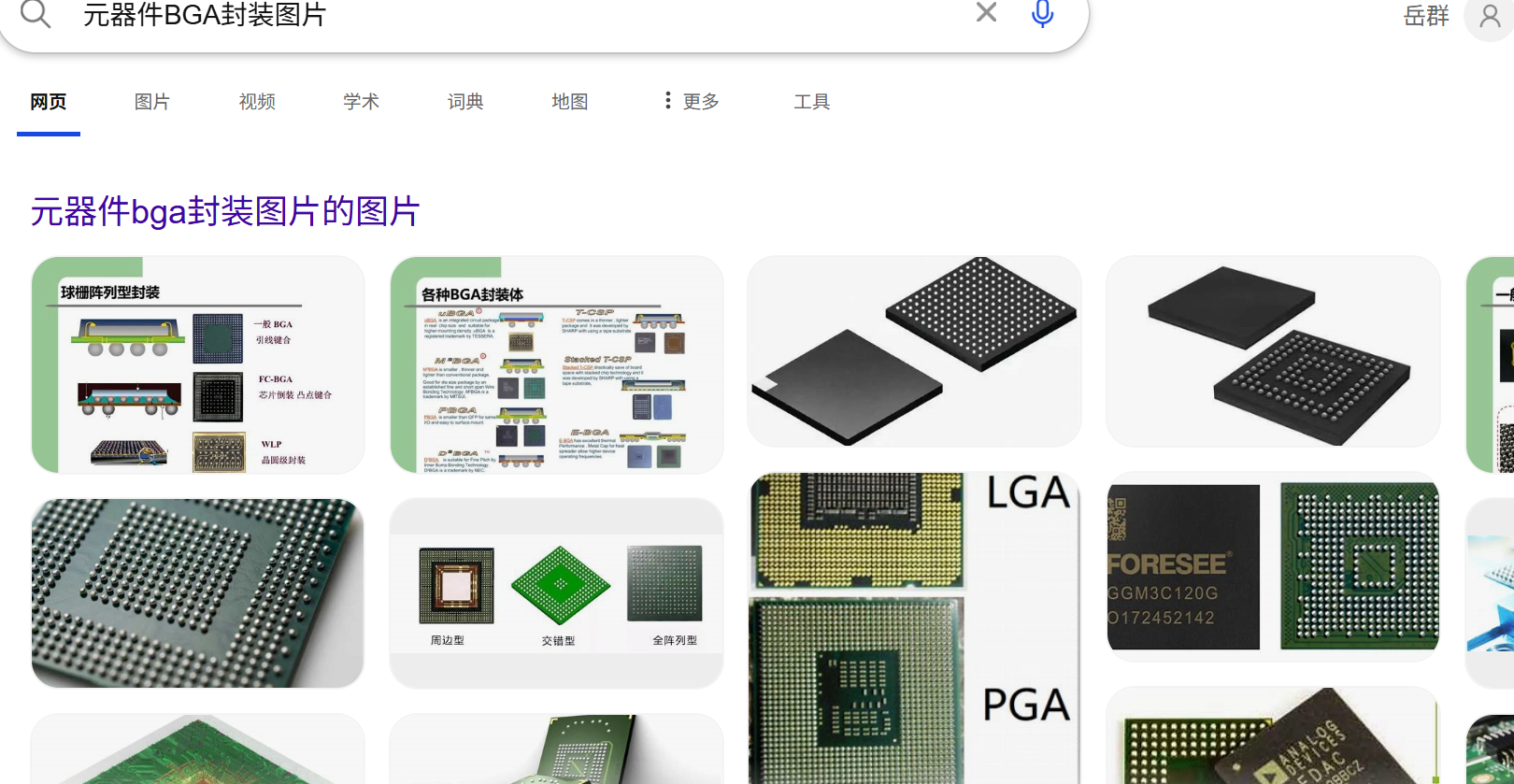

D 选项：BGA（Ball Grid Array）即球栅阵列封装，是将元件的引脚以球状形式分布在元件底部，通过表面贴装技术焊接到电路板上，属于贴片封装。

9.逻辑变量的取值1和0可以表示（）。

A.开关的闭合、断开

B.电位的高、低

C.真与假

D.电流的有、无

答案：ABCD

10.一般情况下，与线路板的“层数”相关的是（）。

A.丝印层

B.信号层

C.机械层

D.电源层

答案：BD

23年第十四届EDA模拟2

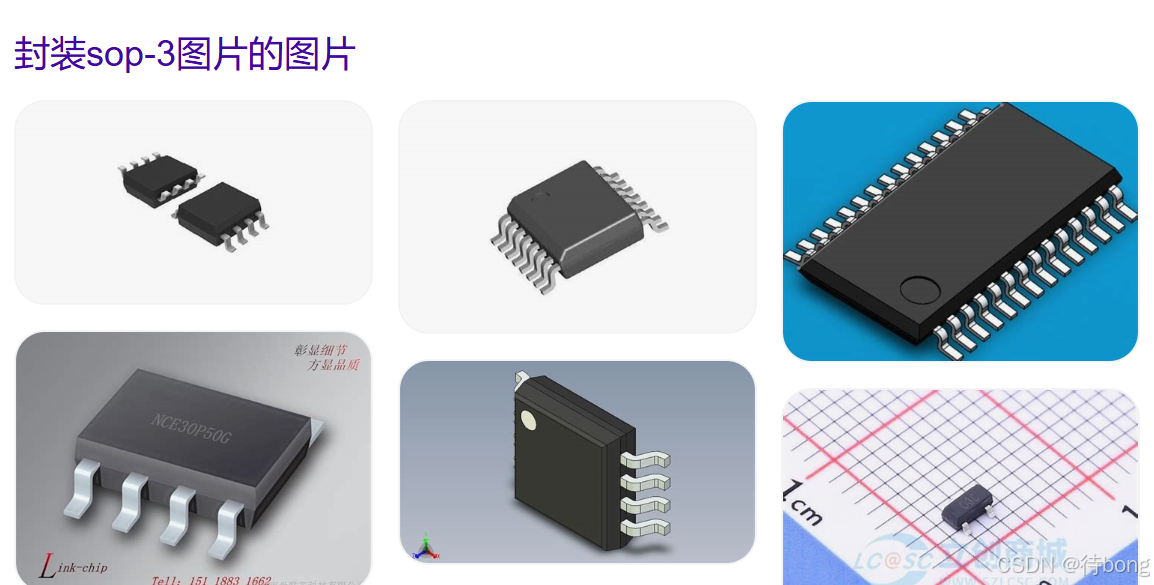

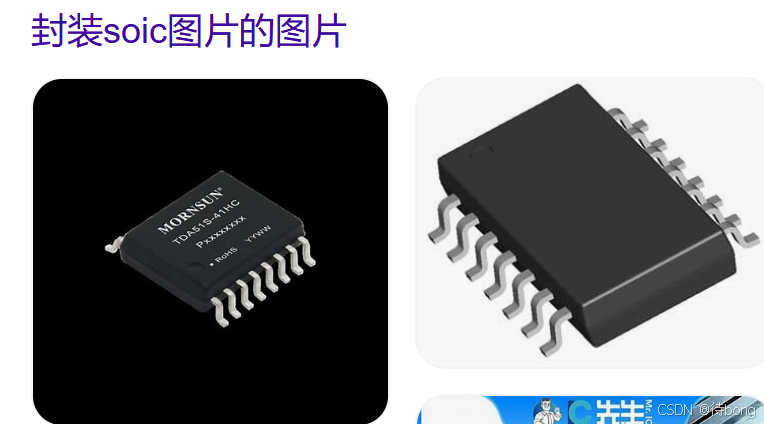

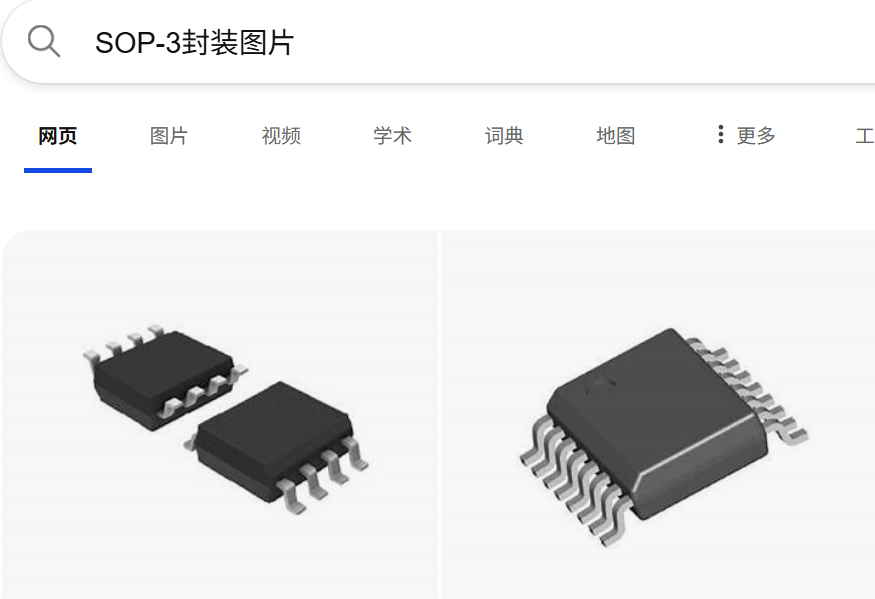

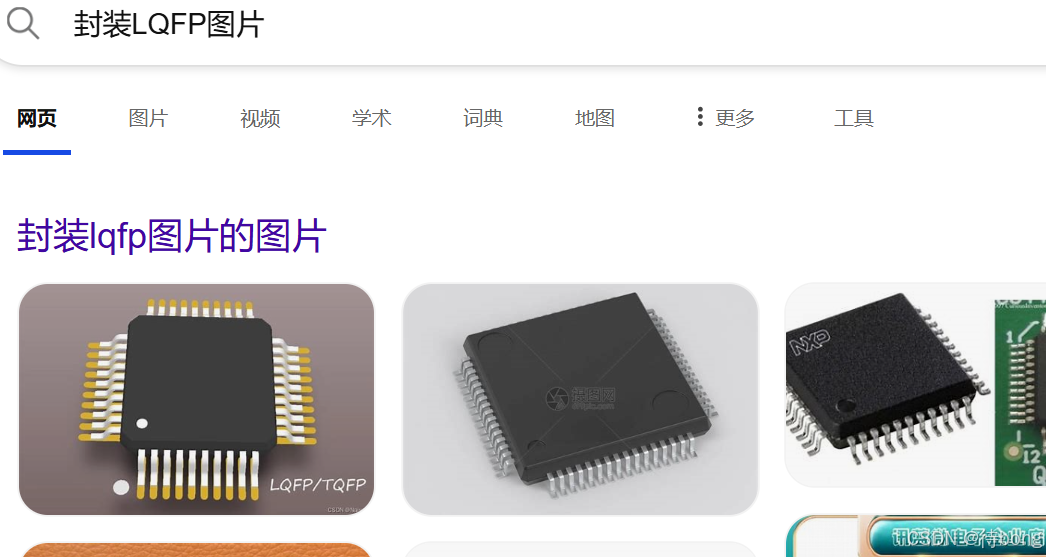

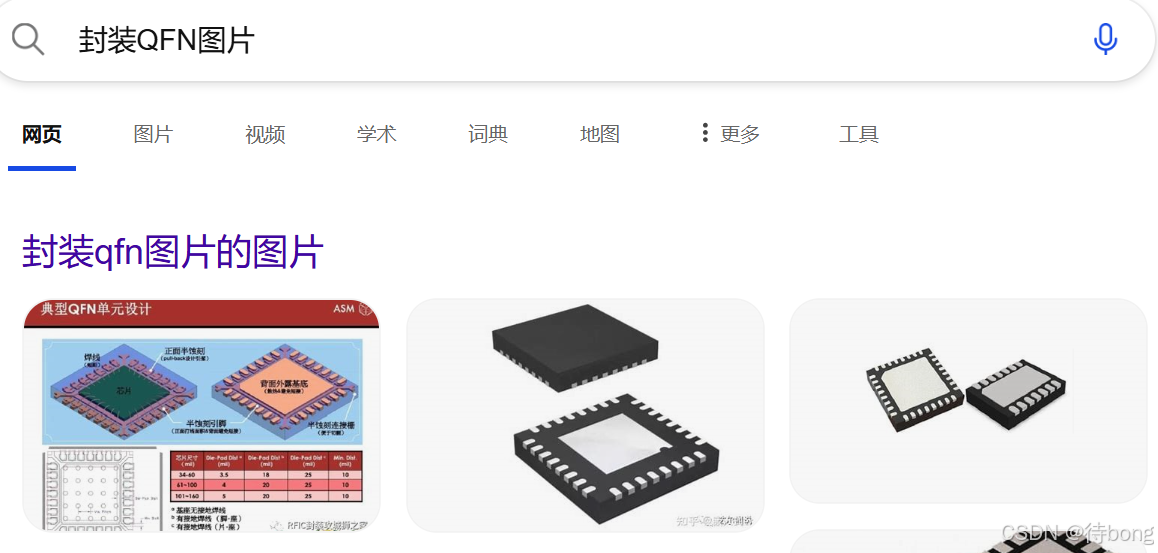

1.下图中给出的元器件，最符合哪种封装类型（）？

A.SOIC

B.QFN

C.LQFP

D.DIP

答案：A

2.在给定的电路原理图中，用外部电源（电池）接入的接插件位号为（）

A.CN1

B.CN2

C.CN3

D.CN4
答案：去看原理图

3.用于连接各层之间元器件引脚的金属孔称为（）。

A.焊盘

B.过孔

C.安装孔

D.接插件

答案：B

A 选项：焊盘是用于焊接元器件引脚的金属部分，通常在电路板表面，主要作用是实现元器件与电路板的电气连接和机械固定，并非连接各层之间引脚。
B 选项：过孔是在多层电路板中，通过钻孔并镀铜形成的金属孔，用于连接不同层之间的元器件引脚或导线，实现各层之间的电气连接。
C 选项：安装孔主要用于将电路板固定在设备外壳或其他结构件上，不参与电路的电气连接，与连接各层之间元器件引脚无关。
D 选项：接插件是用于实现电路连接或断开的可插拔部件，比如常见的 USB 接口等，不是用于连接电路板各层之间元器件引脚的金属孔。

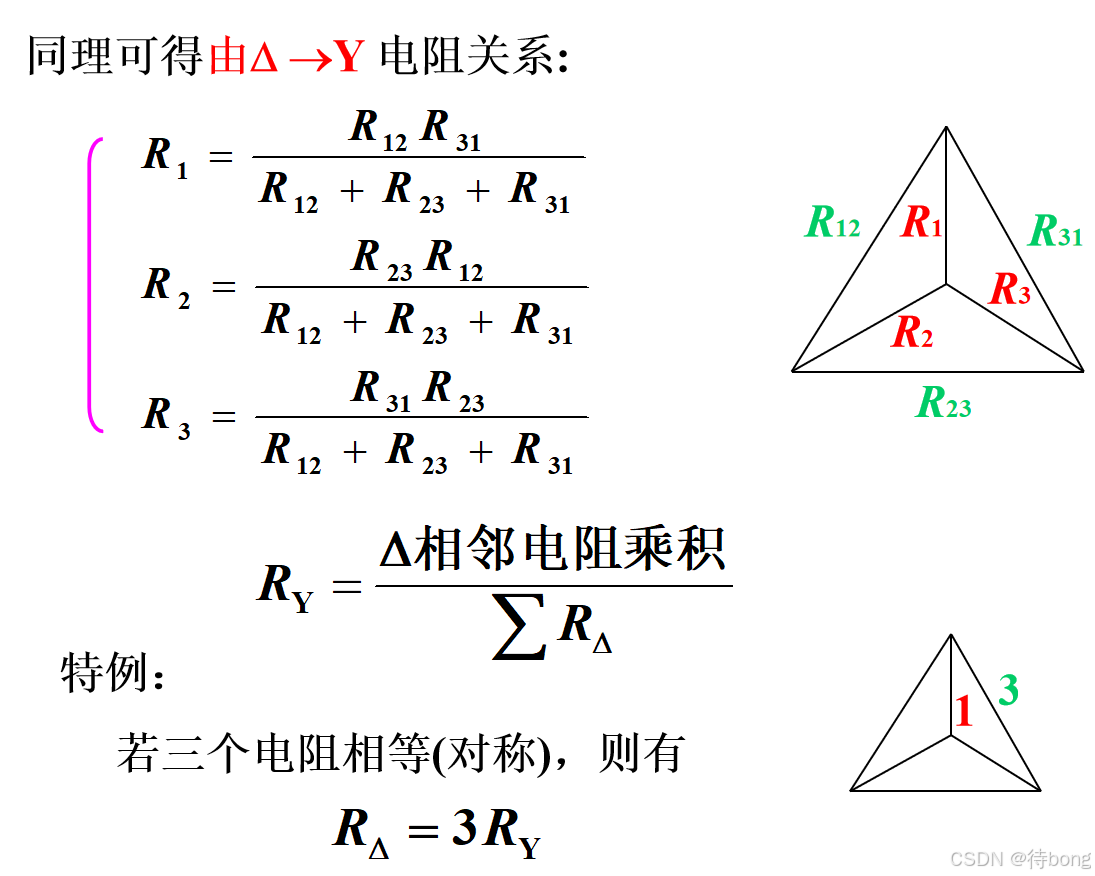

4.已知接成Y形电路的三个电阻都是30Ω，则等效三角形电路的三个电阻值分别为（）。

A.10Ω、10Ω、10Ω

B.30Ω、30Ω、30Ω

C.10Ω、30Ω、90Ω

D.90Ω、90Ω、90Ω

答案：D

5.在嘉立创EDA专业版PCB的设计环境下，调出测量工具快捷键是（）。

A.M

B.Alt+M

C.Ctrl+M

D.Shift+M
答案：C----但是我在自己电脑里面是Alt+N

A 选项：单独按 “M” 键，通常不是调出测量工具的快捷键。
B 选项：“Alt+M” 在该软件中不是用于调出测量工具的组合键。
C 选项：按下 “Ctrl+M” 组合键可以快速调出测量工具，用于测量 PCB 上的距离、尺寸等。
D 选项：“Shift+M” 在嘉立创 EDA 专业版中一般也不用于调出测量工具。

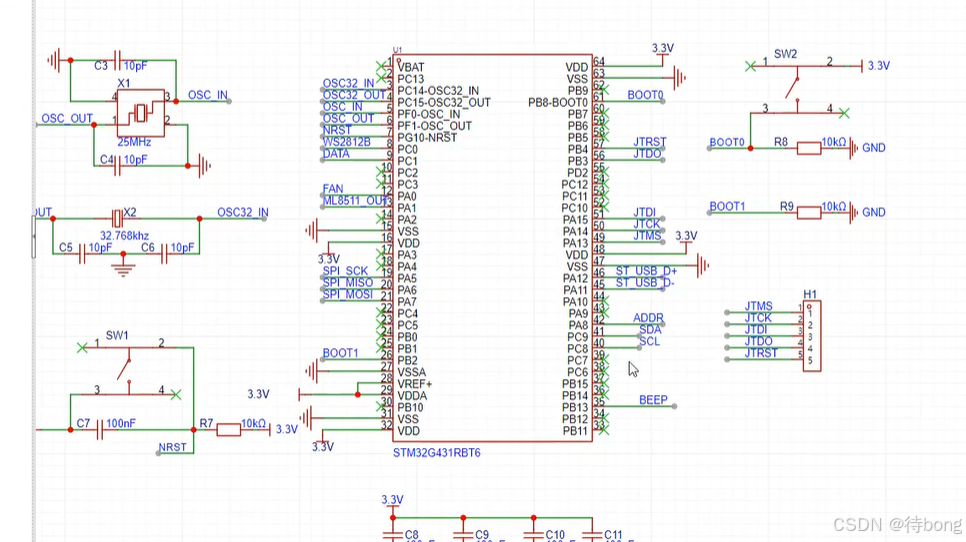

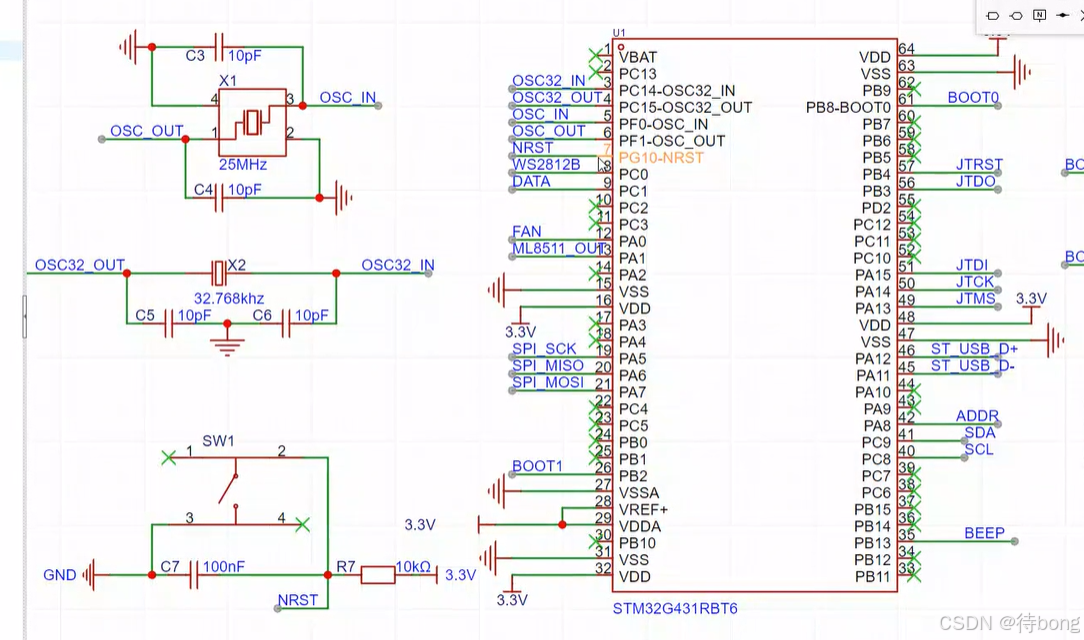

6.在给定的电路原理图中，用于电源电压检测的引脚是（）

A.U1.1

B.U1.12

C.U1.24

D.U1.48

7.振荡电路的自激振荡的平衡条件是（）？

A.电压平衡

B.相位平衡

C.振幅平衡

D.电流平衡
答案：BC

振荡电路产生自激振荡需要满足两个平衡条件：

相位平衡条件：反馈信号的相位与输入信号的相位相同，这样才能保证信号在每次循环放大过程中不会因为相位的改变而相互抵消，从而维持振荡。也就是说，在一个完整的振荡周期内，信号经过放大和反馈回路后，其相位变化必须是360∘（或0∘ ）的整数倍。
振幅平衡条件：反馈到放大器输入端的信号幅度必须足够大，以补偿放大器和反馈网络在信号传输过程中的损耗，使得振荡能够持续稳定地进行下去。即反馈信号的幅度与原输入信号幅度在经过一个循环后相等。

而电压平衡和电流平衡并不是振荡电路自激振荡的平衡条件。

8.逻辑变量的取值1和0可以表示（）。

A.开关的闭合、断开

B.电位的高、低

C.真与假

D.电流的有、无
答案：ABCD

9.网表一般包含元器件的信息是（）

A.封装

B.属性

C.编号

D.管脚之间连接关系
答案：ABCD

10.下列关于元器件的焊接要求说法中正确的是（）？

A.焊接表面应清洁，油垢、锈斑都会影响焊接效果。

B.合理的使用助焊剂，可以提高焊接质量。

C.焊接温度应适当，过高、过低均会导致焊接不良。

D.单个焊点的焊接时间不宜过长，避免损伤线路板和器件

答案：ABCD

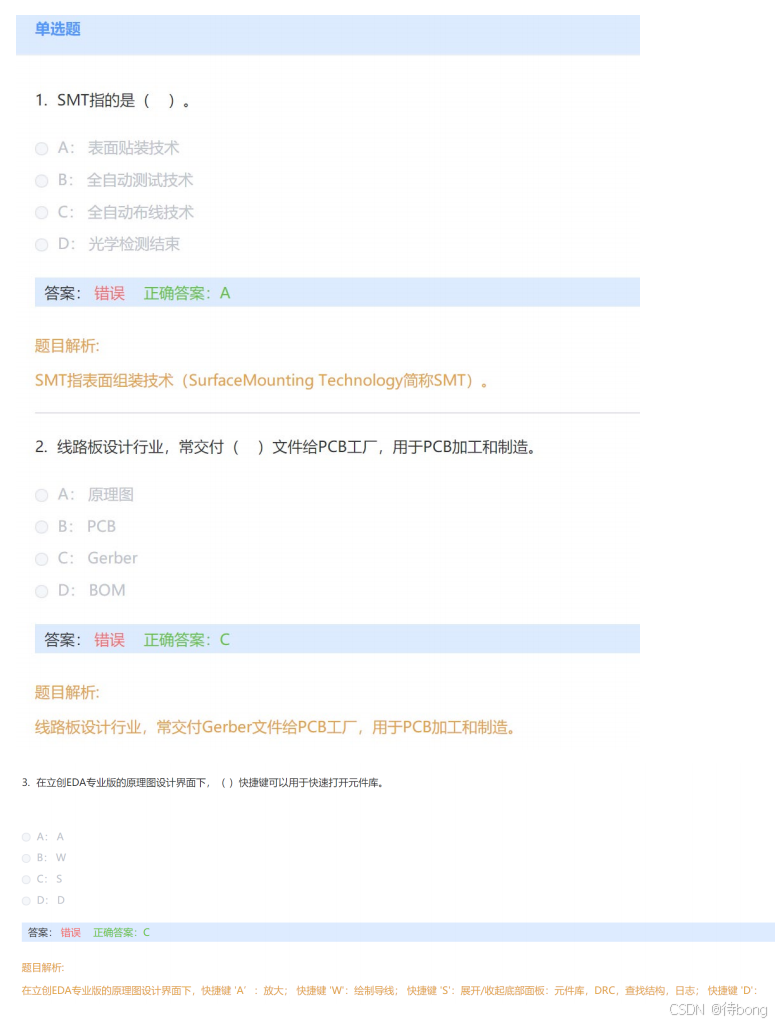

2023年第十四届4T出品省赛模拟题一

2023年第十四届4T出品省赛模拟题二

二极管内部只有一个PN结

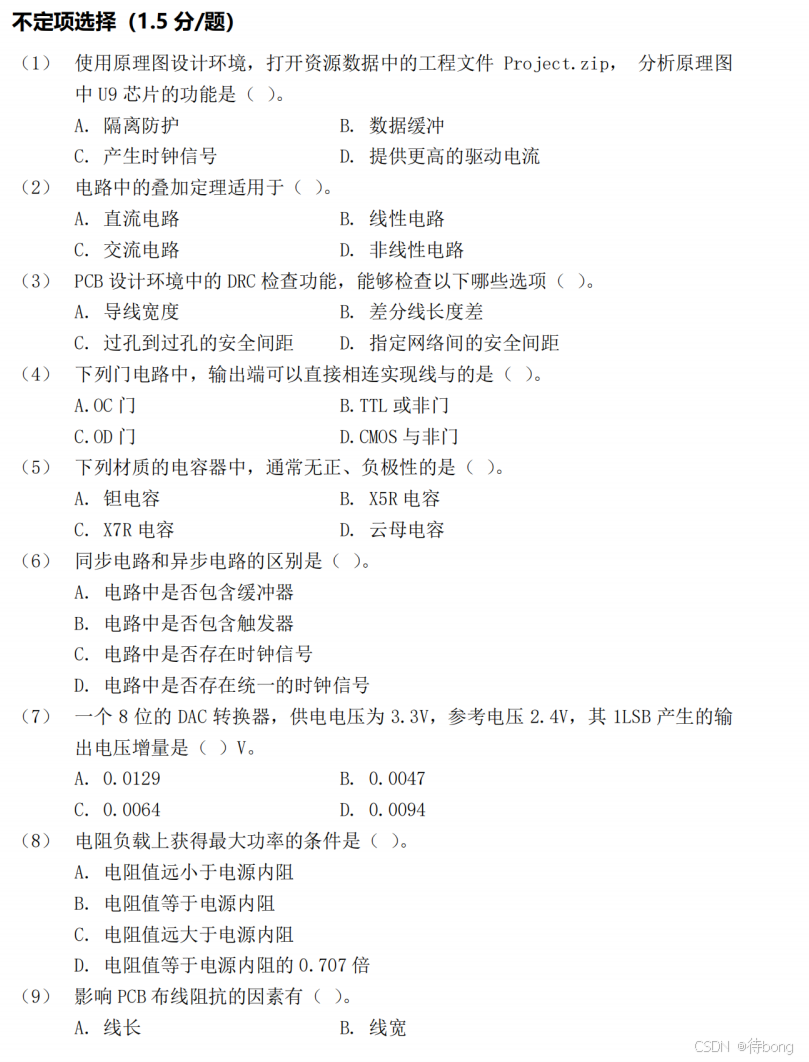

2023年第十四届EDA蓝桥杯省赛客观题

1、D

嘉立创所示芯片用来驱动继电器

2、B，叠加定理是指在线性电路中，多个独立电源共同作用产生的响应等于各个独立电源单独作用时产生响应的代数和。它只适用于线性电路，无论是直流线性电路还是交流线性电路都适用，但不适用于非线性电路。A 选项直流电路表述不准确，直流电路有线性和非线性之分，只有线性直流电路适用；C 选项交流电路同理，只有线性交流电路适用；D 选项非线性电路不满足叠加定理的适用条件。

3、ABCD,

A 选项：DRC（Design Rule Check，设计规则检查）可以检查导线宽度是否符合预先设定的最小宽度、最大宽度等规则，避免因导线过细导致电流承载能力不足，或过宽浪费布线空间。
B 选项：对于差分线，其长度差需要控制在一定范围内以保证信号的同步性和完整性，DRC 功能可以对差分线长度差进行检查。
C 选项：过孔与过孔之间需要保持一定的安全间距，防止电气短路等问题，DRC 能够检查该间距是否满足设计规则。
D 选项：为防止不同网络之间相互干扰或短路，需要指定网络间的安全间距，DRC 可以对这些设定的网络间安全间距进行检查。

4、AC,

A 选项 OC 门（集电极开路门）：OC 门的输出级晶体管集电极是开路的，在工作时需要外接上拉电阻。多个 OC 门的输出端直接相连，通过外接上拉电阻，可以实现线与功能，即只有当所有 OC 门的输出都为高电平时，公共输出端才为高电平，只要有一个为低电平，公共输出端就为低电平。
B 选项 TTL 或非门：TTL 或非门的输出端内部有推拉式结构，不允许直接相连。如果直接相连，当一个门输出高电平，另一个门输出低电平时，会形成低阻通路，产生很大的电流，可能会损坏器件，无法实现线与功能。
C 选项 OD 门（漏极开路门）：类似于 OC 门，OD 门的输出级场效应管的漏极是开路的，需要外接上拉电阻。多个 OD 门输出端相连并接上拉电阻后，能够实现线与逻辑。
D 选项 CMOS 与非门：CMOS 与非门的输出端也具有推挽式结构，直接相连会导致逻辑错误和可能的器件损坏，不能实现线与功能。

5、BCD，

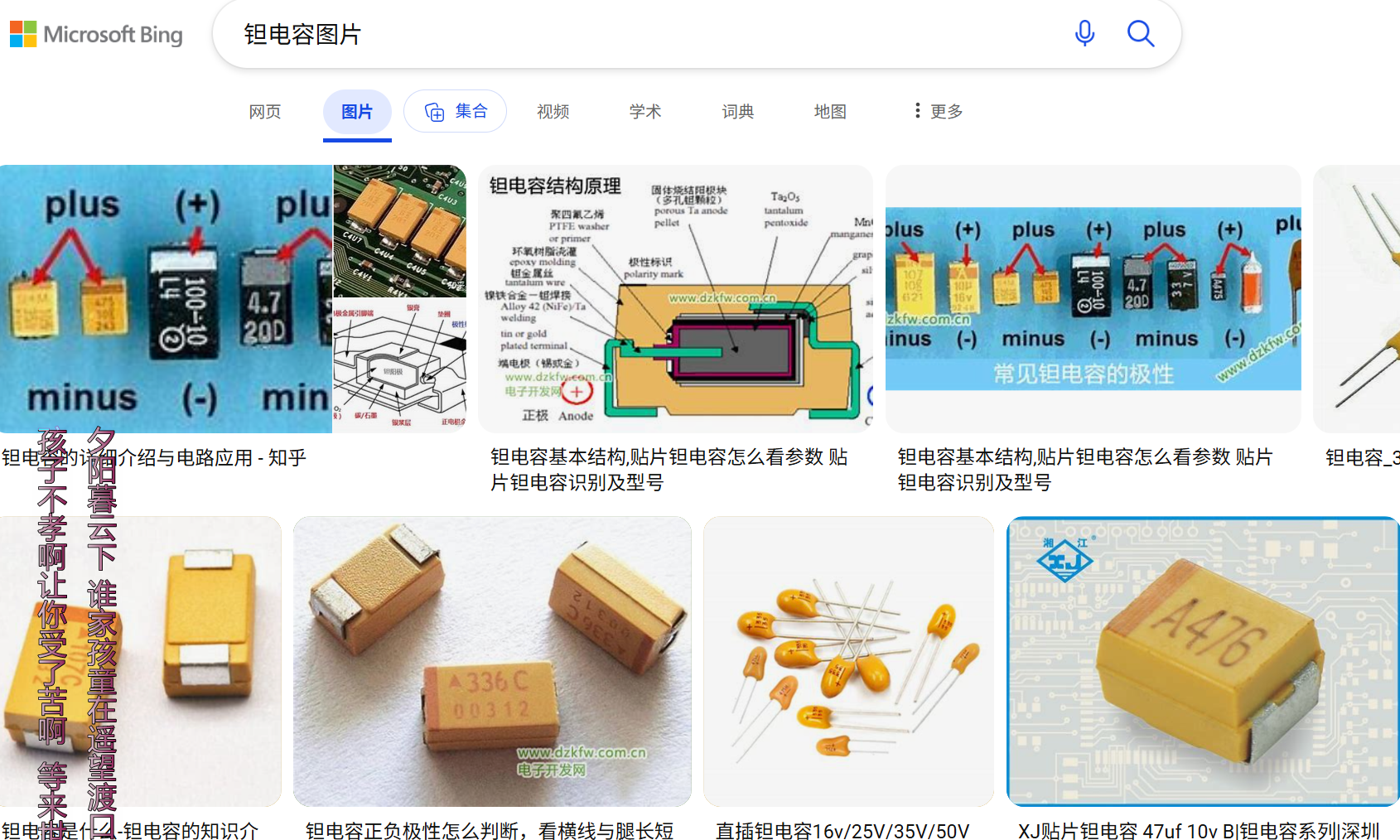

A 选项钽电容：钽电容是有极性的电容，使用时正极和负极不能接反。因为其内部结构和工作原理的原因，接反后可能导致电容性能下降甚至出现爆炸等危险。

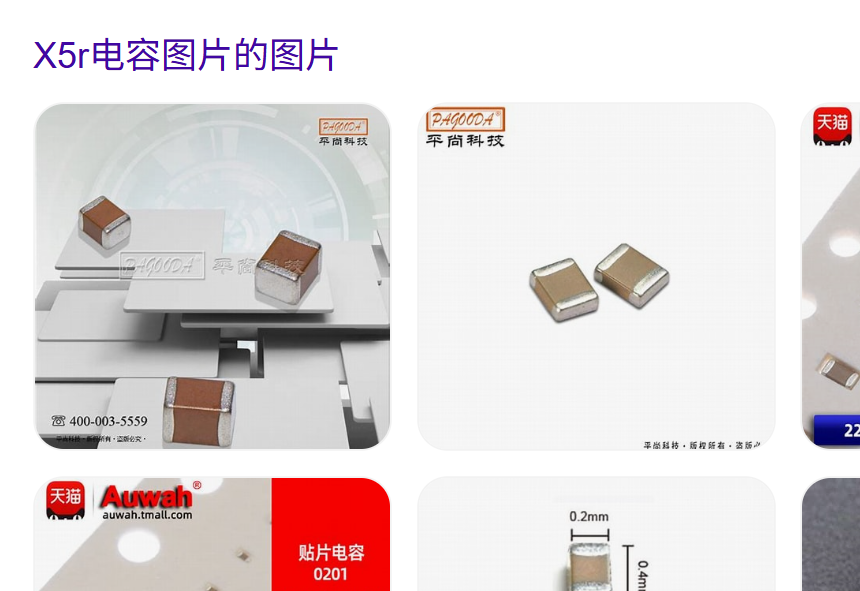

B 选项 X5R 电容：属于多层陶瓷贴片电容，是无极性电容。其容值随温度变化有一定的变化范围，主要用于各类交流、直流电路中，不需要区分正负极。

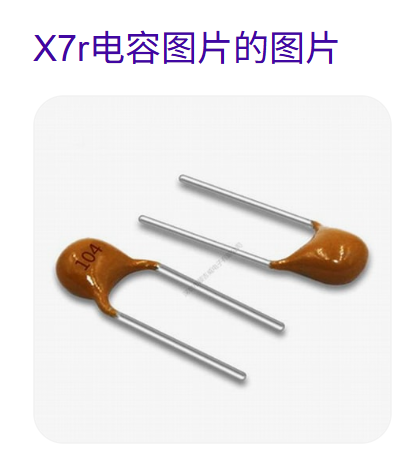

C 选项 X7R 电容：同样是多层陶瓷贴片电容，也是无极性的。X7R 电容的温度特性比 X5R 电容稍好一些，在很多电路中被广泛应用，安装时无需考虑极性。

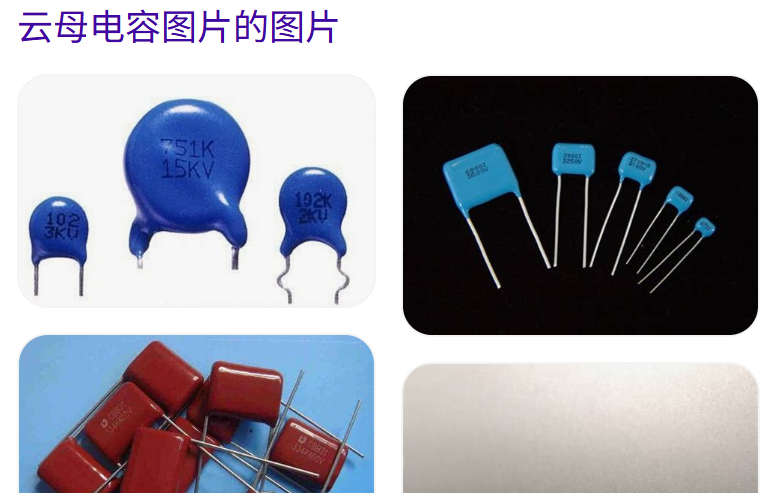

D 选项云母电容：是以云母作为介质的电容，属于无极性电容。云母电容具有稳定性好、绝缘电阻高、温度系数小等优点，在电路中使用时正负极连接没有要求。

6、D，

A 选项：缓冲器主要用于提高驱动能力、隔离前后级电路等，同步电路和异步电路中都可能包含缓冲器，它不是区分两者的关键，所以 A 选项错误。
B 选项：触发器是一种具有记忆功能的基本逻辑单元，同步电路和异步电路中都可以有触发器，不能以此来区分，B 选项错误。
C 选项：同步电路和异步电路中都可能存在时钟信号，异步电路也会有时钟信号用于部分模块，只是没有统一的时钟来同步所有操作，所以 C 选项错误。
D 选项：同步电路中所有的触发器或其他时序逻辑单元都由一个统一的时钟信号来同步控制，它们的状态变化都发生在时钟信号的特定沿（上升沿或下降沿）。而异步电路没有统一的时钟信号，电路中各部分的状态变化是由输入信号的变化直接引起的，不需要时钟信号来同步，因此该选项正确。

7、

8、

9、ABCD，

A. 线长：布线长度越长，阻抗越大。因为较长的导线会增加信号传输路径上的电感和电阻效应，从而影响阻抗。
B. 线宽：线宽越宽，阻抗越小。较宽的导线等效于更大的导体横截面积，电阻变小，同时也会对分布电容等参数产生影响，进而改变阻抗。
C. 铜厚：铜厚增加，导线的电阻减小，会使阻抗发生变化。较厚的铜层意味着更好的导电性，对阻抗有降低作用。
D. 基材的介电常数：介电常数会影响布线周围的电场分布，进而影响分布电容等参数。介电常数越大，分布电容越大，会使阻抗发生相应改变。

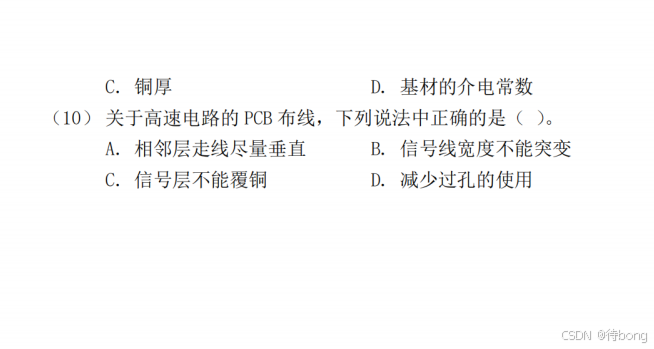

10ABD，

A 选项：相邻层走线尽量垂直，这样可以减少不同层走线之间的电场耦合，降低串扰。如果相邻层走线平行，会增大分布电容，增加串扰的可能性，所以该选项正确。
B 选项：信号线宽度不能突变，因为线宽的突变会引起特性阻抗的变化，导致信号反射，影响信号质量，所以在高速电路中要保持线宽的一致性，该选项正确。
C 选项：信号层是可以覆铜的。合理覆铜可以起到屏蔽干扰、降低地线阻抗等作用，但需要正确处理，比如保证覆铜与信号线之间有合适的间距等，所以该选项错误。
D 选项：过孔会引入寄生电感和电容，对高速信号的传输产生不利影响，如造成信号的延时、衰减和反射等。因此在高速电路的 PCB 布线中应减少过孔的使用，该选项正确。

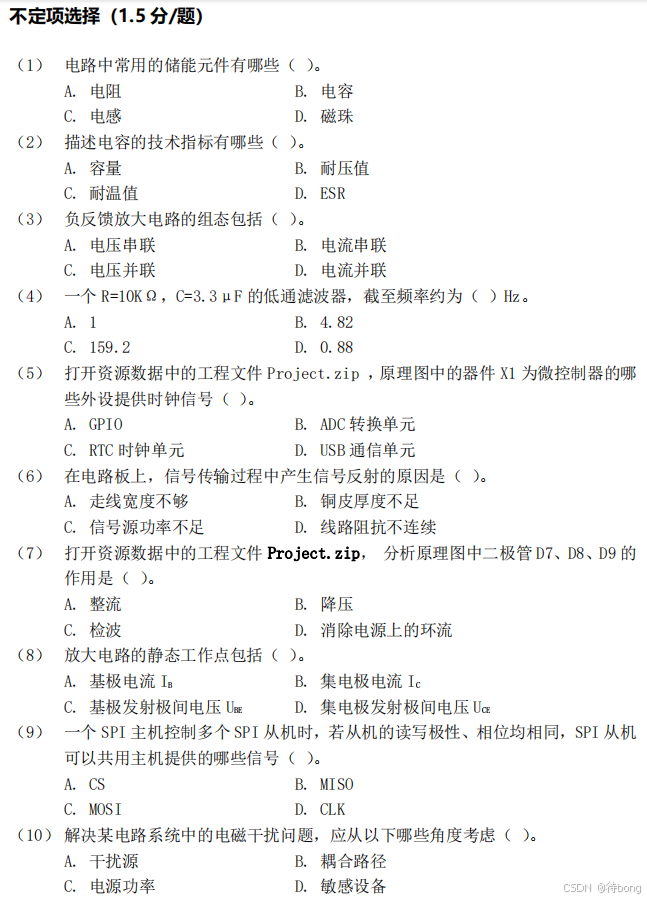

2023年第十四届EDA蓝桥杯国赛客观题

1、答案：BC

A 选项：电阻在电路中主要起阻碍电流的作用，将电能转化为热能消耗掉，并不具备储能功能。
B 选项：电容可以在两极板间存储电荷，从而储存电场能量，是常用的储能元件。
C 选项：电感在电流通过时会产生磁场，将电能转化为磁场能储存起来，属于储能元件。
D 选项：磁珠主要用于抑制高频噪声，通过将高频能量转化为热能消耗掉，并非储能元件。

2、答案：ABCD

A 选项：容量即电容量，是指电容储存电荷的能力，单位有法拉（F）、微法（μF）等，是描述电容的基本指标。
B 选项：耐压值表示电容能够承受的最大电压，若工作电压超过耐压值，电容可能会被击穿损坏。
C 选项：耐温值指电容能够正常工作的温度范围，不同类型的电容耐温性能不同，超出该范围，电容的性能可能会受到影响。
D 选项：ESR 即等效串联电阻，是电容在高频下表现出的电阻特性，会影响电容在滤波等电路中的性能。

3、答案：ABCD

A 选项：电压串联负反馈的特点是输入电阻增大，输出电阻减小，能稳定输出电压，常用于需要高输入电阻和稳定输出电压的场合。
B 选项：电流串联负反馈使输入电阻增大，输出电阻增大，能稳定输出电流，适用于需要稳定输出电流的电路。
C 选项：电压并联负反馈会使输入电阻减小，输出电阻减小，能稳定输出电压，常用于信号源内阻较大且需要稳定输出电压的情况。
D 选项：电流并联负反馈导致输入电阻减小，输出电阻增大，能稳定输出电流，适用于需要从信号源获取较大电流且稳定输出电流的电路。

4、答案：B

5、答案：C

6、答案：D

A 选项：走线宽度主要影响线路的电阻、电流承载能力以及特性阻抗的大小，但不是产生信号反射的直接原因。
B 选项：铜皮厚度对线路的电阻和散热等有影响，与信号反射没有直接关联。
C 选项：信号源功率不足会影响信号的传输距离和强度，但不会直接导致信号反射。
D 选项：当信号在传输过程中遇到线路阻抗不连续的情况，如线路分支、过孔、不同宽度走线的连接处等，部分信号能量就会被反射回来，所以线路阻抗不连续是产生信号反射的主要原因。

7、答案：

8、答案：ABCD

A 选项：基极电流\(I_{B}\)是静态工作点的重要参数之一，它决定了三极管的工作状态。
B 选项：集电极电流\(I_{C}\)与基极电流\(I_{B}\)存在一定的放大关系（\(I_{C}=\beta I_{B}\)，\(\beta\)为三极管电流放大倍数），是衡量放大电路性能的关键指标，属于静态工作点内容。
C 选项：基极发射极间电压\(U_{BE}\)对于三极管的导通和截止起着关键作用，不同类型的三极管正常导通时\(U_{BE}\)有特定的范围，是静态工作点的组成部分。
D 选项：集电极发射极间电压\(U_{CE}\)反映了三极管集电极和发射极之间的电位差，可用于判断三极管工作在放大区、饱和区还是截止区，属于静态工作点参数。

9、答案：CD

A 选项：CS（Chip Select，片选信号）用于选择特定的从机，每个从机通常需要独立的 CS 信号，以确定主机与哪个从机进行通信，不能共用，所以该选项错误。
B 选项：MISO（Master In Slave Out，主入从出）是从机向主机发送数据的信号线，多个从机同时向主机传输数据时会产生冲突，因此不能共用，该选项错误。
C 选项：MOSI（Master Out Slave In，主出从入）是主机向从机发送数据的信号线，当多个从机的读写极性和相位相同时，可以共用 MOSI 信号，主机通过不同的 CS 信号来控制数据传输对象，该选项正确。
D 选项：CLK（Clock，时钟信号）用于同步主机和从机之间的数据传输，多个从机如果读写极性和相位相同，可以共用 CLK 信号，在同一个时钟节拍下进行数据传输操作，该选项正确。

10、答案：ABD

A 选项：明确干扰源是解决电磁干扰问题的基础，只有确定干扰源（如高频电路、电机等），才能针对性地采取抑制措施，如屏蔽、滤波等。
B 选项：耦合路径是干扰信号从干扰源传播到敏感设备的途径，包括传导耦合和辐射耦合。切断或削弱耦合路径，如合理布线、使用屏蔽线等，能有效减少干扰。
C 选项：电源功率主要与电路能够提供的能量大小有关，与电磁干扰的产生和抑制没有直接的因果关系，所以该选项错误。
D 选项：了解敏感设备对干扰的敏感程度和易受干扰的频率范围等特性，有助于采取合适的防护措施，如对敏感设备进行屏蔽、增加滤波电路等。

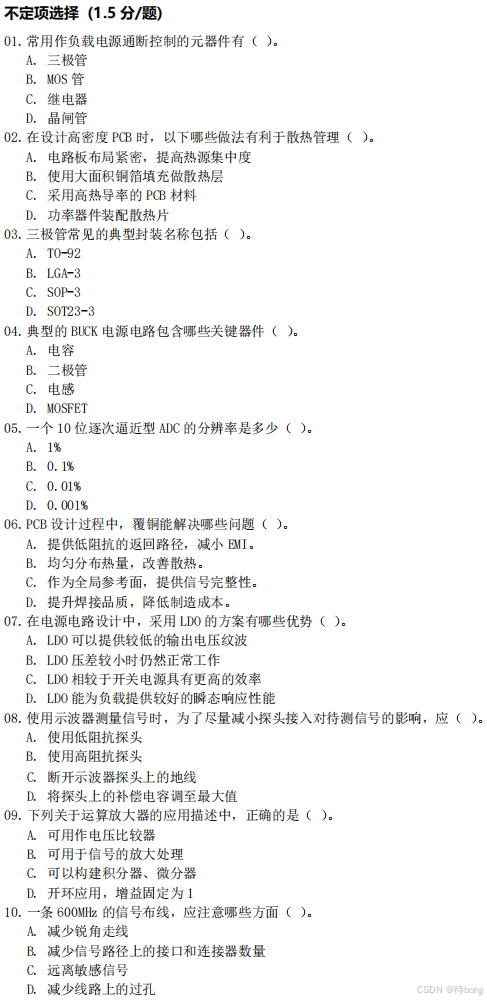

2024第十四届EDA蓝桥杯省赛真题一

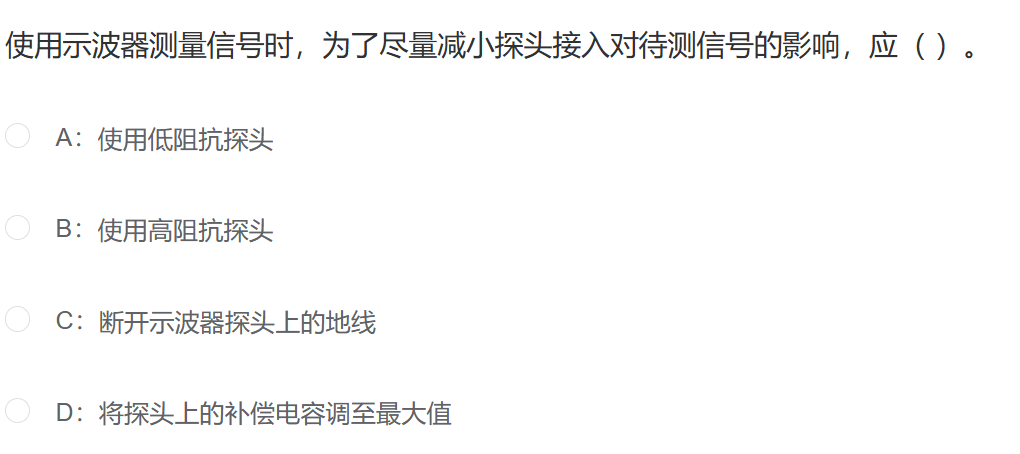

答案：B

选项 A：低阻抗探头输入阻抗较低，接入电路时会从待测信号源吸取较大电流，从而改变待测信号的原有状态，增加对信号的影响，所以 A 选项错误。
选项 B：高阻抗探头具有很高的输入阻抗，接入待测电路时，从信号源吸取的电流极小，对原信号的分流作用微弱，能够尽量减小对被测信号的影响，故 B 选项正确。
选项 C：断开示波器探头上的地线会使示波器无法正确建立参考电位，导致测量不准确，还可能引入干扰，并且这并不能减小探头对待测信号的影响，所以 C 选项错误。
选项 D：探头上补偿电容的作用是校准探头，使其与示波器输入通道匹配，消除信号失真。将补偿电容调至最大值并不能减小探头对待测信号的影响，反而可能导致信号补偿过度，出现测量误差，所以 D 选项错误。

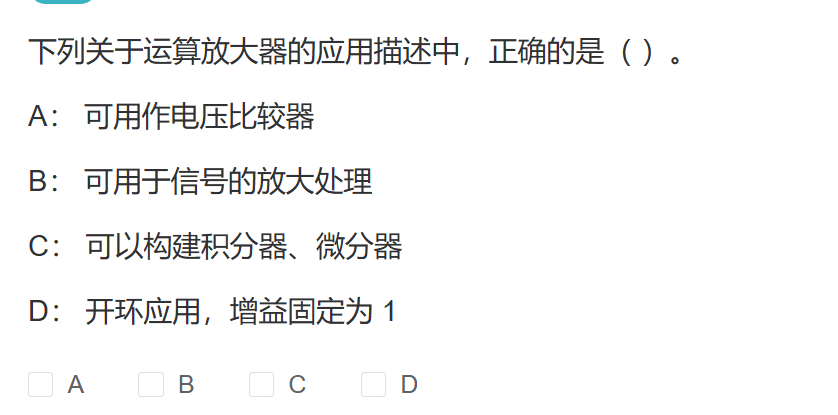

答案：ABC

A 选项：运算放大器可当作电压比较器使用。将两个输入电压分别接到运算放大器的同相和反相输入端，当同相端电压高于反相端电压时，输出高电平；反之输出低电平，所以 A 选项正确。
B 选项：运算放大器的基本功能之一就是信号放大。通过引入合适的反馈网络，如在反相或同相比例运算电路中，能够对输入信号进行放大处理，B 选项正确。
C 选项：利用运算放大器和电容、电阻等元件可以构建积分器和微分器。在积分电路中，电容作为反馈元件，实现对输入信号的积分运算；在微分电路中，电容在输入回路，实现对输入信号的微分运算，C 选项正确。
D 选项：运算放大器开环应用时，其增益非常高，接近无穷大，而不是固定为 1 。只有在闭环负反馈应用中，通过反馈网络设置参数，才可以将增益控制在特定值，D 选项错误。

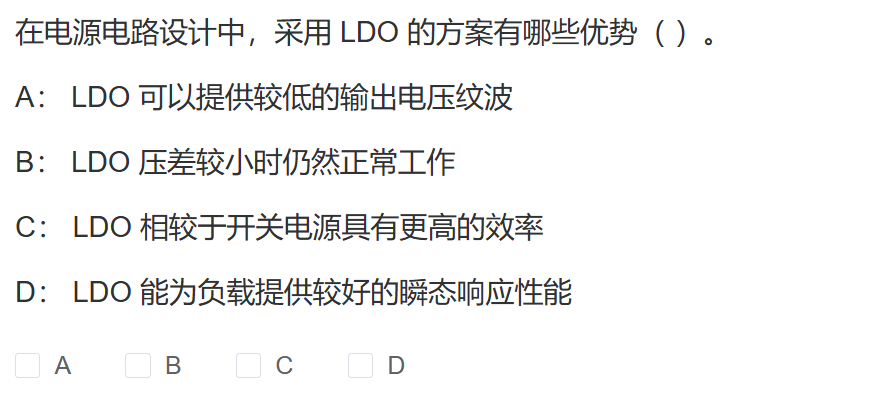

答案：ABD

A 选项：LDO（低压差线性稳压器）内部一般采用线性调整方式，没有开关电源中开关管频繁导通、关断带来的电流突变，所以输出电压纹波较低，能够为对电源纹波敏感的电路（如射频电路、高精度模拟电路等）提供较为纯净的电源，该选项正确。
B 选项：LDO 的特点就是在输入输出电压差较小时也能正常工作，能够在有限的输入电压范围内实现稳定的电压输出，适用于一些输入电压与所需输出电压差值不大的应用场景，该选项正确。
C 选项：开关电源通过高频开关动作来实现电压转换，在合适的负载条件下，其效率通常可达 80% - 90% 甚至更高。而 LDO 是通过线性调整管的功率耗散来实现电压稳定，自身会有一定的功率损耗，效率相对较低，一般在 50% - 70% 左右，所以 LDO 相较于开关电源效率更低，该选项错误。
D 选项：LDO 对负载电流的变化响应速度较快，能够在负载电流突变时，迅速调整输出电压，维持输出电压的稳定，为负载提供较好的瞬态响应性能，该选项正确。

答案：ABC

A 选项：覆铜可以为信号回流提供低阻抗路径。当信号在 PCB 走线中传输时，有了低阻抗的回流路径，能减少信号反射和电磁干扰（EMI）的产生，降低对外界的电磁辐射，该选项正确。
B 选项：覆铜增加了 PCB 的散热面积，能够将热量更均匀地分布开来，有助于热量散发出去，对于功率器件等发热元件较多的电路，可改善散热效果，该选项正确。
C 选项：大面积覆铜可以作为全局参考面，比如接地覆铜。它为信号提供了稳定的参考电位，能减少信号噪声，提高信号完整性，该选项正确。
D 选项：覆铜本身并不能直接提升焊接品质，也无法降低制造成本。相反，大面积覆铜可能会因为散热过快等原因给焊接带来一定难度，并且覆铜会增加材料成本，该选项错误。

答案：ABCD

A. 电容：在 BUCK 电源电路中，输出端的电容用于平滑输出电压，滤除高频纹波，使输出电压更加稳定。同时，在输入侧也可能会用电容来进行滤波，抑制电源噪声。
B. 二极管：通常为续流二极管。当功率开关管（如 MOSFET）关断时，电感中的电流不能突变，续流二极管为电感电流提供续流通道，维持电流回路，保证电路正常工作。
C. 电感：是 BUCK 电路中的重要储能元件。在功率开关管导通期间，电感储存能量；在开关管关断期间，电感释放能量，维持负载电流的连续。
D. MOSFET：作为功率开关管，在控制信号的作用下周期性地导通和关断，通过控制导通时间与周期的比例（占空比）来调节输出电压的大小。

答案：ACD

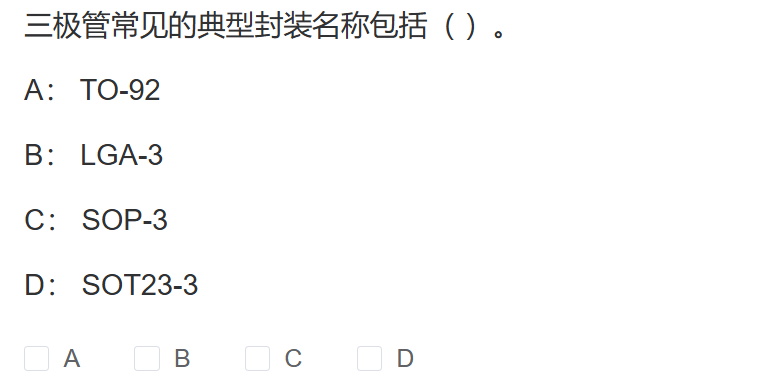

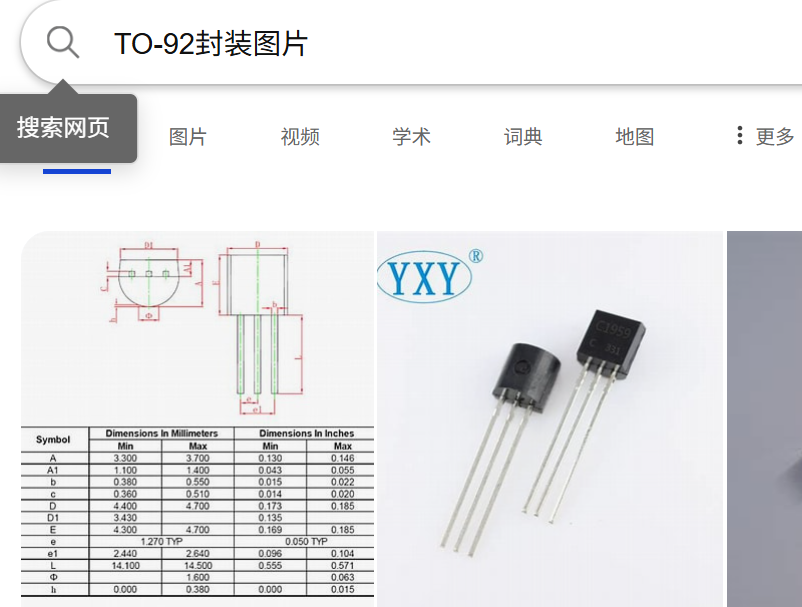

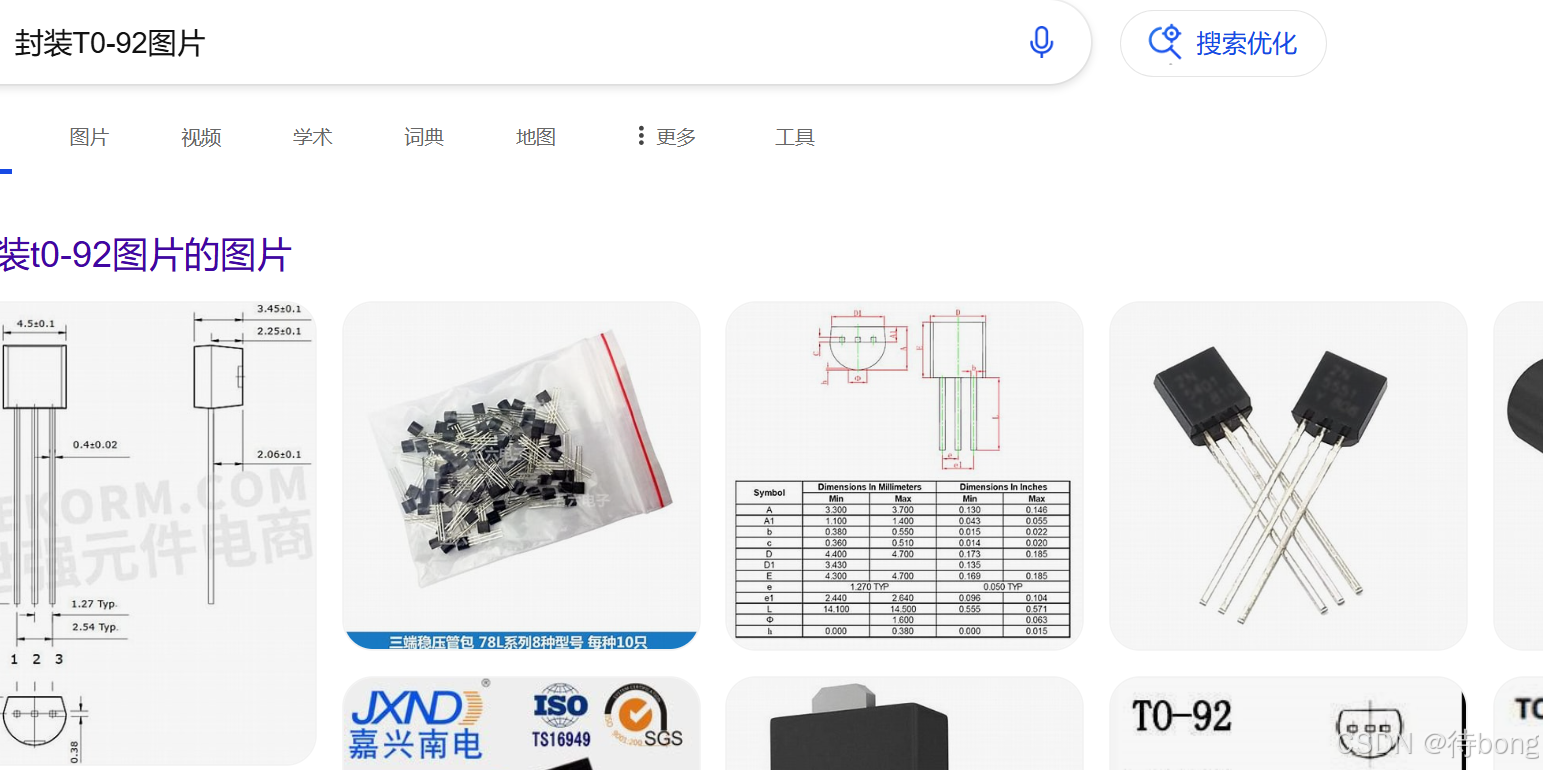

A. TO - 92：这是一种传统且常见的三极管直插式封装。它具有三个引脚，常用于小功率三极管，在各种电子电路如放大电路、开关电路等中广泛应用，散热和机械性能较好，便于手工焊接。

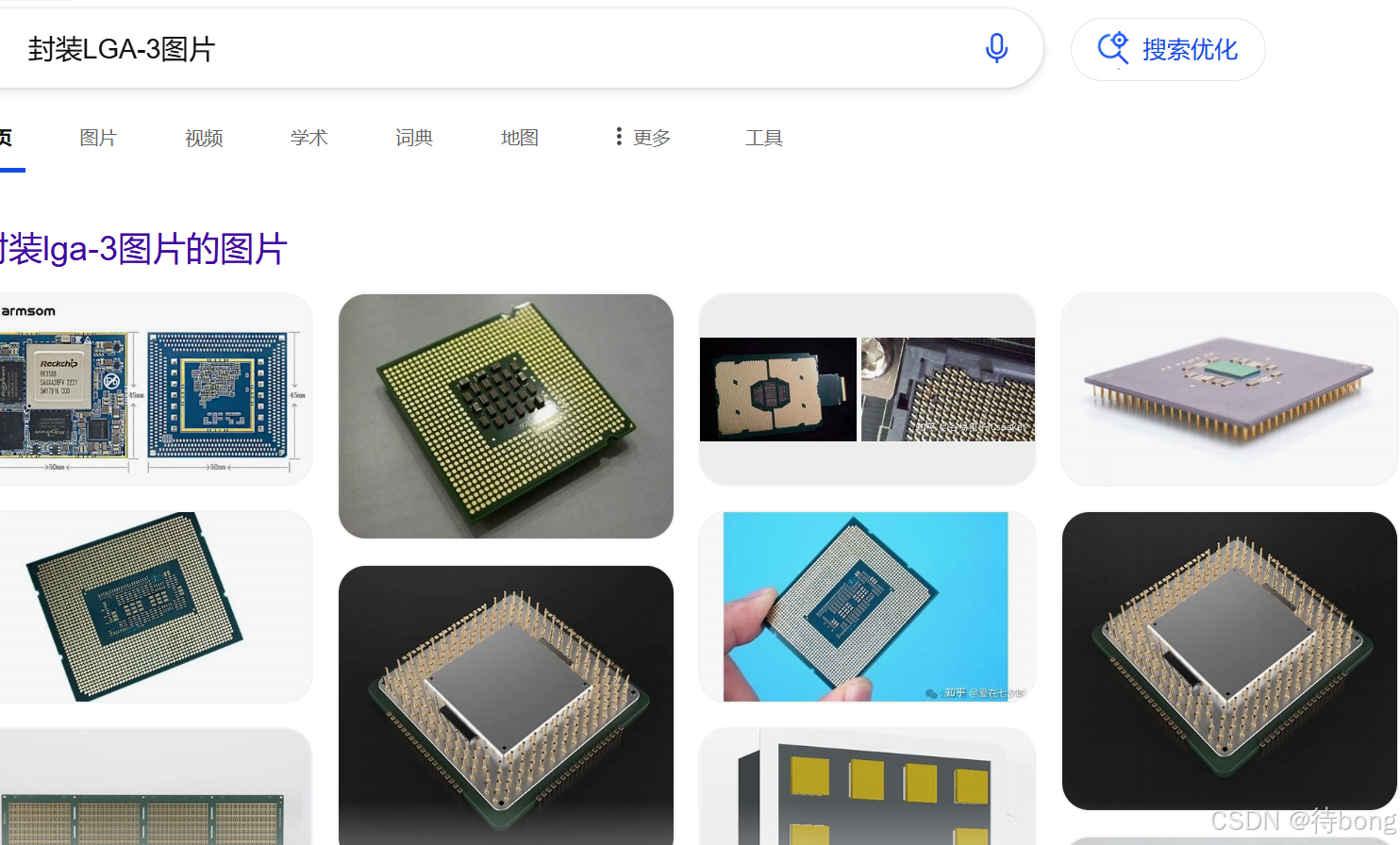

B. LGA - 3：LGA（Land Grid Array ，引脚网格阵列）封装一般用于处理器等大规模集成电路，通过底部的金属触点与电路板连接。三极管很少采用这种封装形式，所以 B 选项错误。
C. SOP - 3：SOP（Small Outline Package ，小外形封装）是表面贴装型封装，SOP - 3 是有三个引脚的小外形封装形式，适用于一些对空间要求较高的电路板设计，常用于中小功率三极管，便于自动化贴片生产。
D. SOT23 - 3：SOT（Small Outline Transistor ，小外形晶体管）封装是一种表面贴装式封装，SOT23 - 3 是常见的三极管表面贴装封装形式，体积小巧，常用于对体积要求严格的电路，如便携式电子设备中的电路。

答案：BCD

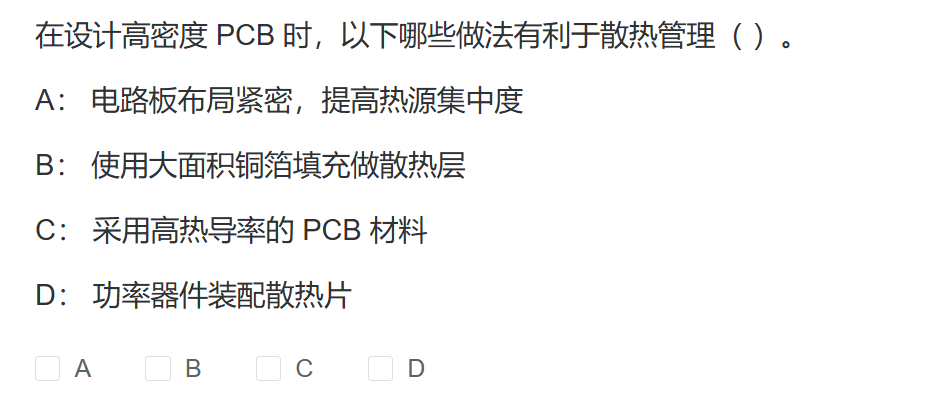

A 选项：电路板布局时若将热源过度集中，热量难以散发，会导致局部温度过高，影响器件性能和寿命，不利于散热管理，所以 A 选项错误。
B 选项：使用大面积铜箔填充做散热层，可利用铜良好的导热性，增大散热面积，加快热量传导和扩散，有助于将热量散发出去，是有效的散热措施，B 选项正确。
C 选项：采用高热导率的 PCB 材料，能使热量在 PCB 内部更快速地传导，避免热量局部积聚，从而改善散热效果，C 选项正确。
D 选项：功率器件工作时会产生较多热量，装配散热片可增加散热面积，通过热传导和对流等方式将热量散发到周围环境中，能有效降低功率器件温度，D 选项正确。

答案：ABCD

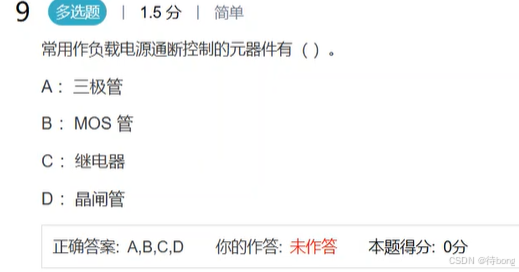

A. 三极管：三极管工作在开关状态时，通过基极电流控制集电极和发射极之间的导通与截止，可实现对负载电源的通断控制，常用于小功率电路中。
B. MOS 管：MOS 管属于电压控制型器件，通过栅极电压控制漏极和源极之间的导通与截止，具有导通电阻小、开关速度快等优点，广泛应用于各类电源通断控制电路，从小功率到较大功率电路都适用。
C. 继电器：继电器是一种电控制器件，当输入量（如电压、电流等）达到规定值时，其输出电路会发生预定的阶跃变化。通过控制继电器线圈的通电与断电，可实现触点的闭合与断开，从而控制负载电源的通断，常用于对隔离要求较高或需要较大电流控制的场合。
D. 晶闸管：晶闸管是一种可控整流器件，也可用于电源通断控制。在承受正向电压时，仅在门极施加触发信号后才导通，一旦导通，即使触发信号消失也能继续保持导通状态，常用于一些大功率或需要特殊控制逻辑的负载电源控制场景。

答案：ABCD

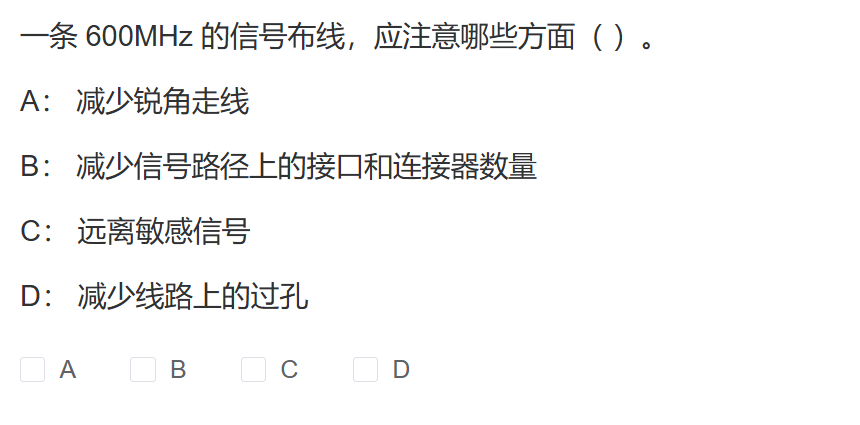

A 选项：锐角走线会使信号传输路径上的阻抗发生变化，导致信号反射，从而影响信号完整性。减少锐角走线，采用钝角或圆弧走线，可降低信号反射，保证信号的正常传输，所以 A 选项正确。
B 选项：信号路径上的接口和连接器数量越多，引入的寄生参数（如寄生电容、寄生电感）就越多，这些寄生参数会对高频信号产生较大影响，如造成信号衰减、延迟、反射等。减少接口和连接器数量可降低寄生参数的影响，保证信号质量，B 选项正确。
C 选项：600MHz 的高频信号本身容易对外产生电磁辐射，也易受到其他信号干扰。远离敏感信号，可避免相互间的串扰，防止信号失真，保证各信号正常工作，C 选项正确。
D 选项：过孔会引入寄生电感和电容，对于 600MHz 的高频信号，过孔产生的寄生参数会对信号传输产生较大影响，如引起信号衰减、相位变化等。减少线路上的过孔数量，可降低寄生参数的影响，提升信号完整性，D 选项正确。

2024年第十五届EDA蓝桥杯省赛第一场客观题

1、ABCD

C 选项：继电器是一种电控制器件，当输入量（如电压、电流等）达到规定值时，其输出量会发生跳跃式变化。通过控制继电器线圈的通电或断电，可实现触点的闭合或断开，进而控制负载电源的通断。
D 选项：晶闸管在一定条件下，能从阻断状态转变为导通状态，一旦导通，只有当电流小于维持电流等特定情况时才会截止，因此可用于负载电源的通断控制。

2、BCD

3、ACD

4、ABCD

5、B

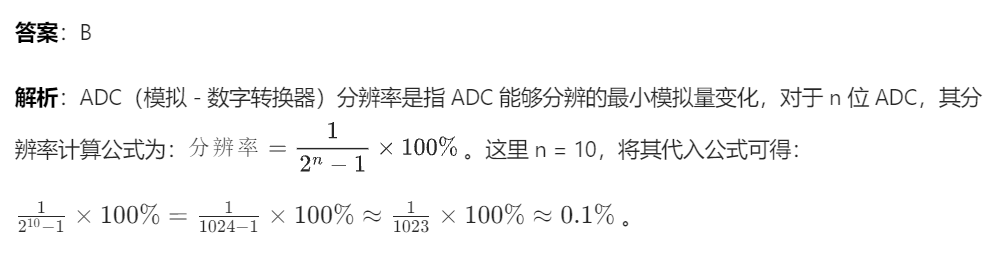

ADC（模拟数字转换器）的分辨率计算公式为：分辨率，其中n为 ADC 的位数。对于 10 位逐次逼近型 ADC，n=10，则分辨率为2101×100%=10241×100%≈0.1% 。

6、ABC

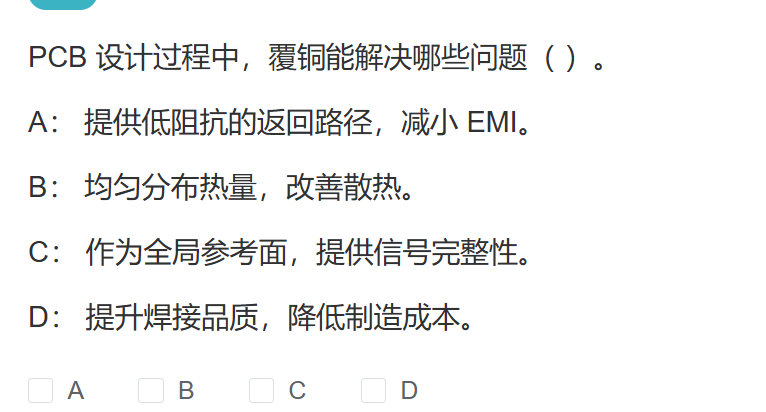

A 选项：覆铜可以提供低阻抗的电流返回路径，减少信号回流的干扰，从而降低电磁干扰（EMI）。
B 选项：铜的导热性好，覆铜能够均匀分布热量，有助于改善电路板的散热性能。
C 选项：大面积的覆铜可以作为全局参考面，为信号传输提供稳定的参考电位，提高信号完整性。
D 选项：覆铜主要是为了改善电气性能和散热，对提升焊接品质作用不大，而且会增加制造成本，所以该选项错误。

7、ABD

A 选项：LDO（低压差线性稳压器）内部采用线性调节方式，输出电压纹波较小，能够提供较为纯净的电源。
B 选项：LDO 在输入输出压差较小时也能正常工作，保证输出电压的稳定。
C 选项：LDO 在工作时会有一定的功率损耗在调整管上，相比于开关电源，其效率较低，所以该选项错误。
D 选项：LDO 对负载电流的变化能够快速响应，为负载提供较好的瞬态响应性能。

8、B

A 选项：低阻抗探头会分流较多的电流，对被测信号影响较大，所以该选项错误。
B 选项：高阻抗探头的输入阻抗高，从被测电路中吸取的电流极小，能尽量减小对被测信号的影响，该选项正确。
C 选项：断开示波器探头上的地线会导致无法形成信号回路，无法正常测量信号，还可能引入更多干扰，所以该选项错误。
D 选项：将探头上的补偿电容调至最大值，会破坏探头的频率补偿特性，使测量结果不准确，所以该选项错误。

9、ABC

A 选项：运算放大器可以通过设置合适的反馈电阻，构成电压比较器，用于比较两个输入电压的大小。
B 选项：运算放大器可以对微弱信号进行放大处理，是其最基本的应用之一。
C 选项：通过在运算放大器的反馈回路中接入电容和电阻，可以构成积分器和微分器，实现积分和微分运算。
D 选项：运算放大器开环应用时，增益非常高，而不是固定为 1，所以该选项错误。

10、ABCD

A 选项：锐角走线会增加信号的反射和辐射，减少锐角走线可以降低信号失真和电磁干扰。
B 选项：信号路径上的接口和连接器数量过多，会引入更多的阻抗不连续点，增加信号损耗和反射，减少它们的数量有利于信号传输。
C 选项：600MHz 的信号属于高频信号，远离敏感信号可以避免相互干扰。
D 选项：过孔会引入寄生电容和电感，对高频信号产生损耗和反射，减少线路上的过孔可以改善信号质量。

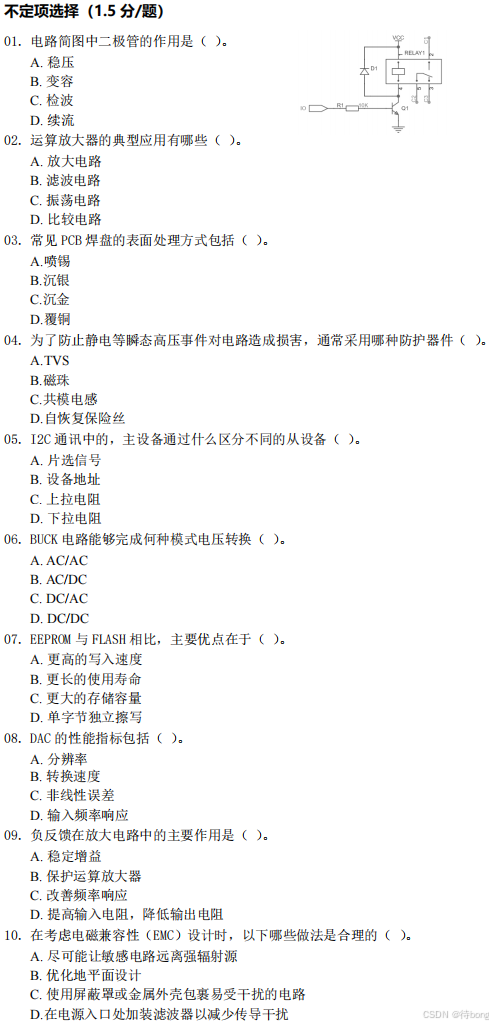

2024年第十五届EDA蓝桥杯省赛第二场客观题

1、B

图中二极管与继电器线圈并联，当继电器线圈断电时，会产生反向电动势，二极管为反向电动势提供续流通道，防止反向电动势对其他元件造成损坏，起到保护作用，这是续流二极管的典型应用。而稳压一般是稳压二极管的作用；变容二极管用于改变电容；检波二极管用于从高频信号中检出低频信号，这些都不符合图中二极管的连接和作用。

2、ABCD

A 选项：运算放大器通过合理设置反馈电阻，可以构成各种放大电路，实现对信号的放大。
B 选项：将运算放大器与电容、电阻等元件组合，可以构成有源滤波电路，如低通、高通、带通、带阻滤波器。
C 选项：利用运算放大器的放大作用，结合正反馈网络，可以构成振荡电路，产生一定频率的信号。
D 选项：把运算放大器设置成开环或者正反馈状态，可作为比较电路，用于比较两个输入信号的大小。

3、ABC

A 选项：喷锡是在 PCB 焊盘表面喷上一层锡铅合金，保护焊盘不被氧化，便于焊接。
B 选项：沉银是在焊盘表面通过化学沉积的方法覆盖一层银，具有良好的可焊性和电气性能。
C 选项：沉金是在焊盘表面沉积一层镍金层，可提高焊盘的可焊性和抗氧化性。
D 选项：覆铜主要是为了改善 PCB 的电气性能、散热等，不是焊盘的表面处理方式。

4、A

A 选项：TVS（瞬态电压抑制二极管）能在极短时间内将其两端的阻抗降低，吸收瞬间大电流，将其两端电压钳位在一个预定值，有效保护电路免受静电等瞬态高压的冲击。
B 选项：磁珠主要用于抑制高频噪声，通过将高频能量转化为热能消耗掉，不能防护静电等瞬态高压。
C 选项：共模电感主要用于抑制共模干扰信号，对静电等瞬态高压没有防护作用。
D 选项：自恢复保险丝是一种过流保护器件，当电路中电流过大时，它的阻值会迅速增大，切断电路，主要用于过流保护，而非静电防护。

5、B

A 选项：片选信号一般用于 SPI 等通讯协议中选择从设备，I2C 通讯中没有片选信号。
B 选项：在 I2C 通讯中，每个从设备都有一个唯一的设备地址，主设备通过发送不同的设备地址来区分和选择不同的从设备进行通讯。
C 选项：上拉电阻在 I2C 总线中用于确保总线在空闲状态下有一个确定的高电平，但不是区分从设备的方式。
D 选项：I2C 总线中一般不使用下拉电阻来区分从设备，下拉电阻主要用于某些需要低电平默认状态的电路中。

6、D

BUCK 电路是一种降压式直流 - 直流（DC/DC）转换器，它将较高的直流电压转换为较低的直流电压，所以选 D。A 选项 AC/AC 是交流 - 交流转换；B 选项 AC/DC 是交流 - 直流转换；C 选项 DC/AC 是直流 - 交流转换，均不符合 BUCK 电路的功能。

7、D

A 选项：FLASH 的写入速度通常比 EEPROM 快，所以该选项错误。
B 选项：两者的使用寿命都比较长，且 EEPROM 在擦写次数上一般不如 FLASH，所以该选项错误。
C 选项：一般情况下，FLASH 的存储容量比 EEPROM 更大，所以该选项错误。
D 选项：EEPROM 的特点是可以对单字节进行独立的擦除和写入操作，而 FLASH 通常是按块进行擦除，所以该选项正确。

8、ABC

A 选项：分辨率表示 DAC 能够分辨的最小电压变化，是其重要性能指标，通常用位数表示。
B 选项：转换速度指 DAC 将数字信号转换为模拟信号所需的时间，反映了其工作的快慢。
C 选项：非线性误差描述了 DAC 实际输出与理想输出之间的偏差程度，体现了转换的准确性。
D 选项：DAC 是将数字信号转换为模拟信号，不存在输入频率响应的指标，所以该选项错误。

9、ACD

A 选项：负反馈可以稳定放大电路的增益，减少由于温度、电源电压变化等因素引起的增益波动。
B 选项：负反馈主要是改善放大电路的性能，而不是保护运算放大器，所以该选项错误。
C 选项：负反馈可以拓展放大电路的通频带，改善频率响应，使放大电路在不同频率下都能稳定工作。
D 选项：电压串联负反馈提高输入电阻，电压并联负反馈降低输入电阻；电压负反馈降低输出电阻，电流负反馈提高输出电阻，合理的负反馈类型组合可以达到提高输入电阻、降低输出电阻的效果，增强放大电路带负载能力和信号获取能力。

10、ABCD

A 选项：让敏感电路远离强辐射源，可以减少辐射干扰对敏感电路的影响，是合理的 EMC 设计措施。
B 选项：优化地平面设计，如采用完整的地平面、减少地平面的分割等，可以降低地阻抗，减少地环路干扰，提高电路的抗干扰能力。
C 选项：使用屏蔽罩或金属外壳包裹易受干扰的电路，能够阻挡外部电磁场的干扰，起到屏蔽作用。
D 选项：在电源入口处加装滤波器可以滤除电源线上的高频干扰信号，减少传导干扰进入电路系统。

2024年第十五届EDA蓝桥杯国赛客观题

1.施密特触发电路的应用包括（）

A. 线性放大

B. 脉冲整形

C. 脉冲鉴幅

D. 振荡电路

答案：BCD

A 选项：施密特触发电路是一种非线性电路，主要用于波形变换等，不用于线性放大，线性放大通常由运算放大器等线性器件实现，所以该选项错误。
B 选项：施密特触发电路可以将不规则的脉冲信号整形成规则的矩形脉冲信号，常用于脉冲整形，该选项正确。
C 选项：通过设置合适的阈值电压，施密特触发电路能够鉴别输入脉冲信号的幅度，当输入信号幅度达到阈值时，输出状态发生改变，可用于脉冲鉴幅，该选项正确。
D 选项：将施密特触发电路与适当的反馈网络和定时元件相结合，可以构成振荡电路，产生一定频率的脉冲信号，该选项正确。

2.差分信号传输中如何对抗差模干扰（）。

A. 通过识别并放大单一线路的噪声

B. 使两条信号线受到的噪声相互抵消

C. 忽略两条线路间的任何差异性噪声

D. 让线路中的共模噪声与差模噪声互相抵消

答案：B

A 选项：差分信号传输是利用两条线路传输幅度相等、相位相反的信号，目的不是识别并放大单线路噪声，这样做会引入更多干扰，所以该选项错误。
B 选项：差分信号传输中，两条信号线紧密耦合，它们受到的外界干扰（共模干扰）基本相同。接收端通过计算两条线路信号的差值，共模噪声相互抵消，只保留真正的差分信号，从而有效对抗差模干扰，该选项正确。
C 选项：在差分信号传输中，需要关注两条线路间的差异性噪声（差模噪声），并通过合理的设计来消除或减小它，而不是忽略，所以该选项错误。
D 选项：共模噪声和差模噪声性质不同，它们不会相互抵消，对抗差模干扰主要是通过合理的布线、屏蔽等措施减少差模噪声的引入，以及利用差分接收电路的特性来处理，所以该选项错误。

3.PCB封装设计过程中需要考虑哪些因素（）。

A. 焊接工艺

B. 焊盘承受电流的大小

C. 尺寸、焊盘间距

D. 散热需求

答案：ABCD

A 选项：不同的焊接工艺（如手工焊接、波峰焊、回流焊等）对 PCB 封装的要求不同。例如，手工焊接的焊盘尺寸和间距可以稍大一些，而波峰焊和回流焊要求封装的尺寸精度和一致性更高。
B 选项：焊盘需要承载一定的电流，若设计的焊盘过小，无法承受电路中的电流，会导致焊盘发热甚至烧毁。因此要根据电路中电流的大小来设计焊盘的尺寸和厚度。
C 选项：PCB 封装的尺寸和焊盘间距必须与实际元器件的尺寸相匹配，以确保元器件能够正确安装到电路板上，否则可能出现安装不上去或电气连接不良的问题。
D 选项：对于发热较大的元器件，在封装设计时需要考虑散热需求。比如增加散热焊盘、设计散热孔等，帮助热量散发，保证元器件正常工作。

4.信号的完整性问题包括（）。

A.反射

B.串扰

C.振铃

D.信号延时

答案：ABCD

A 选项：当信号在传输线中传播遇到阻抗不匹配的情况时，部分信号会被反射回来，导致信号失真，影响信号完整性。
B 选项：串扰是指相邻信号传输线之间的相互干扰，一个信号线上的信号会耦合到相邻信号线上，从而破坏信号的完整性。
C 选项：振铃现象是由于信号的反射和寄生电感、电容的振荡引起的，在信号的上升沿和下降沿会出现振荡波形，可能导致误码等问题，影响信号质量。
D 选项：信号在传输过程中会有一定的延时，如果延时过大，或者不同信号之间的延时差异较大，会导致信号之间的时序错乱，影响电路的正常工作，这也是信号完整性问题的一部分。

5.关于场效应管的控制机制描述正确的选型（）。

A.场效应管通过控制输入电流来调节输出电流

B.场效应管通过控制输入电压来调节输出电流

C.场效应管需要信号源提供大量电流才能工作

D.场效应管的输入电阻较低

答案：B

A 选项：场效应管是电压控制器件，不是通过控制输入电流来调节输出电流的，该选项错误。
B 选项：场效应管通过在栅极（或门极）施加一定的电压，改变沟道的导电能力，从而调节漏极（或源极）的输出电流，该选项正确。
C 选项：场效应管的输入阻抗很高，所需的输入电流极小，不需要信号源提供大量电流就能工作，该选项错误。
D 选项：场效应管具有很高的输入电阻，这是它的重要特性之一，该选项错误。

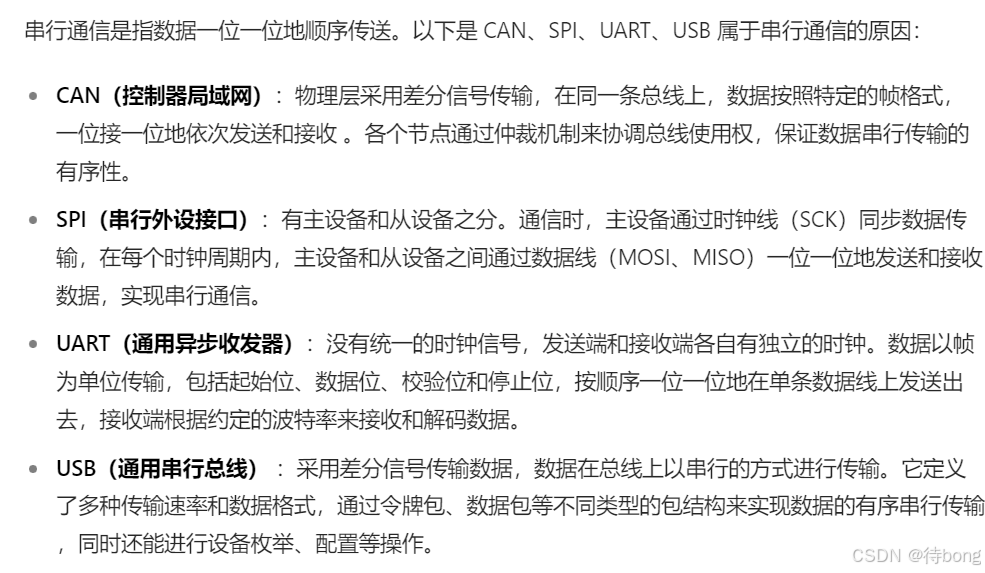

6.属于串行通信方式的选项（）。

A.CAN

B.SPI

C.UART

D.USB

答案：ABCD

A 选项：CAN（Controller Area Network）即控制器局域网，是一种串行通信协议，常用于汽车电子等领域，能在强电磁干扰环境下可靠地进行数据传输。
B 选项：SPI（Serial Peripheral Interface）即串行外设接口，是一种高速、全双工、同步的串行通信总线，用于微控制器与外部设备之间的通信。
C 选项：UART（Universal Asynchronous Receiver - Transmitter）即通用异步收发器，是一种异步串行通信方式，通过发送和接收引脚进行数据的串行传输，常用于单片机与其他设备的通信。
D 选项：USB（Universal Serial Bus）即通用串行总线，是一种串行通信接口标准，用于设备之间的数据传输、充电等，具备即插即用、高速传输等特点。

7.关于热敏电阻，下列说法中正确的是（）

A.常用于过流保护电路

B.常用于温度测量电路

C.温度升高、阻值增大

D.热敏电阻值与温度之间为线性关系

答案：B

A 选项：过流保护电路常用的是自恢复保险丝等元件，热敏电阻主要反映温度变化，并非用于过流保护，该选项错误。
B 选项：热敏电阻的阻值会随温度变化而显著改变，通过测量其阻值变化可以推算出温度，常用于温度测量电路，该选项正确。
C 选项：热敏电阻分为正温度系数（PTC）和负温度系数（NTC）两种。PTC 热敏电阻温度升高阻值增大，NTC 热敏电阻温度升高阻值减小，该选项表述不全面，错误。
D 选项：热敏电阻阻值与温度之间通常是非线性关系，并非线性关系，该选项错误。

8.对改善、优化PCB电磁兼容性有帮助的因素包括（）。

A.PCB的层数

B.元器件的布局

C.导线的宽度和长度

D.接地层的设计

答案：ABCD

A 选项：合适的 PCB 层数可以更好地进行电源层、地层和信号层的布局，减少信号干扰和电磁辐射，例如增加地层可以提供更好的屏蔽效果。
B 选项：合理的元器件布局能够避免强干扰源与敏感元件靠近，减少相互干扰，还能优化信号路径，降低信号传输过程中的电磁辐射。
C 选项：导线的宽度和长度会影响其阻抗和电磁辐射特性。较宽的导线可以降低电阻，减少信号损耗；较短的导线可以减少电磁辐射和信号延迟，对电磁兼容性有帮助。
D 选项：良好的接地层设计可以提供低阻抗的电流回流路径，减少地电位差引起的干扰，同时起到屏蔽作用，提高 PCB 的电磁兼容性。

9.磁珠参数“100R@100MHz”中的“100MHz”通常指的是什么（）。

A.测量磁珠阻抗的标准测试频率

B.磁珠能够完全阻断的最高频率

C.磁珠开始呈现容性行为的频率

D.磁珠的自谐振频率

答案：A

A 选项：“100R@100MHz” 表示在 100MHz 这个标准测试频率下，磁珠呈现的阻抗为 100 欧姆，该选项正确。
B 选项：磁珠不能完全阻断任何频率的信号，只是对某些频率的信号有较强的衰减作用，该选项错误。
C 选项：磁珠的容性和感性行为与磁珠的结构和材料等多种因素有关，不是由这个标注频率决定，该选项错误。
D 选项：自谐振频率是磁珠的电感和寄生电容发生谐振时的频率，与 “100MHz” 这个标注含义不同，该选项错误。

10.在三极管放大电路设计中，合理设置静态工作点Q点的主要目的是什么（）。

A.减少信号失真

B.提高三极管的电流放大倍数β

C.维持良好的放大特性

D.让三极管在无信号输入时仍能持续放大

答案：AC

A 选项：如果静态工作点设置不合理，三极管可能进入截止区或饱和区，导致信号的顶部或底部被削波，产生失真。合理设置静态工作点可以让三极管在放大信号的整个周期内都工作在合适的区域，减少信号失真。
B 选项：三极管的电流放大倍数 β 是由三极管本身的材料、结构等因素决定的，与静态工作点的设置无关，该选项错误。
C 选项：合适的静态工作点能保证三极管始终工作在放大区，维持良好的放大特性，使输入信号能够被有效地放大。
D 选项：三极管在无信号输入时处于静态，静态工作点是为了保证有信号输入时能正常放大，而不是让其在无信号输入时持续放大，该选项错误。

11.哪些措施有助于消除数字电路中的竞争-冒险现象（）。

A.提高系统频率

B.引入选通脉冲

C.对电路进行逻辑优化

D.适当引入冗余项

答案：BCD

A 选项：提高系统频率会使信号的变化速度加快，各信号间的时延差异更容易导致竞争 - 冒险现象的出现，而不是消除该现象，该选项错误。
B 选项：引入选通脉冲，在电路稳定后才对输出进行采样，避开竞争 - 冒险产生的瞬间毛刺，从而消除其对后续电路的影响。
C 选项：对电路进行逻辑优化，例如简化逻辑表达式、减少逻辑门的级数等，可以降低信号传输的延迟差异，减少竞争 - 冒险现象的发生。
D 选项：适当引入冗余项，可在逻辑上消除一些可能导致竞争 - 冒险的临界情况，使电路输出更加稳定。

12.如下图所示的运算放大器电路中，运放通过±5V双电源供电，Ui=1V时，VOUT的电压值为（）。

A.0V

B.+5V

C.-5V

D.3.15V

答案：D

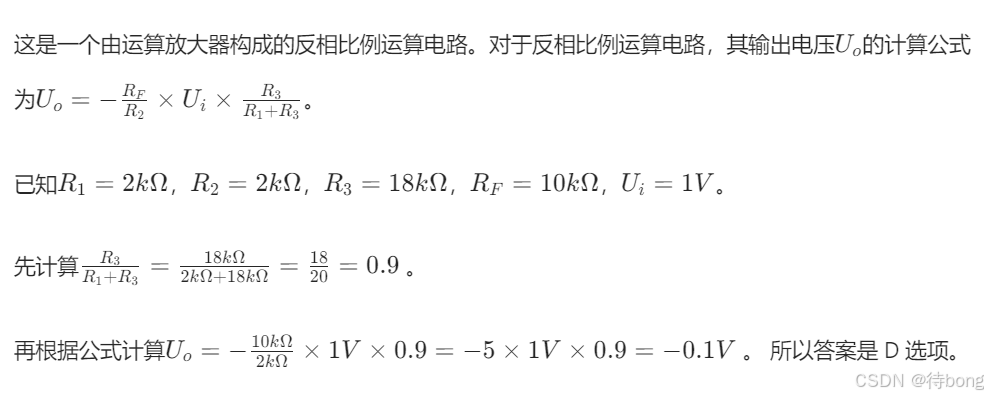

13.在选择合适的ADC（模数转换器）时，需考虑的因素包括（）。

A.分辨率

B.转换速率

C.接口类型

D.电源要求和功耗

答案：ABC

A 选项：分辨率决定了 ADC 能够分辨的最小模拟量变化，用位数表示，比如 8 位、12 位等。分辨率越高，转换后的数字量对模拟量的表示就越精确，所以是选择 ADC 时需要考虑的重要因素。
B 选项：转换速率指 ADC 完成一次模拟量到数字量转换所需的时间的倒数。对于快速变化的模拟信号，需要选择转换速率足够高的 ADC，以保证能够准确采集信号，因此转换速率是关键考量因素之一。
C 选项：接口类型决定了 ADC 与其他设备（如微控制器）之间如何进行数据传输和通信，常见的接口类型有 SPI、I2C 等。选择与系统中其他设备接口兼容的 ADC，可以简化电路设计和软件编程，所以接口类型也需要考虑。

14.打开数据包工程文件阅读原理图，Q1元件的作用是（）。

A.防电源反接

B.提高输出电压

C.静电防护

D.负载开关控制

答案：

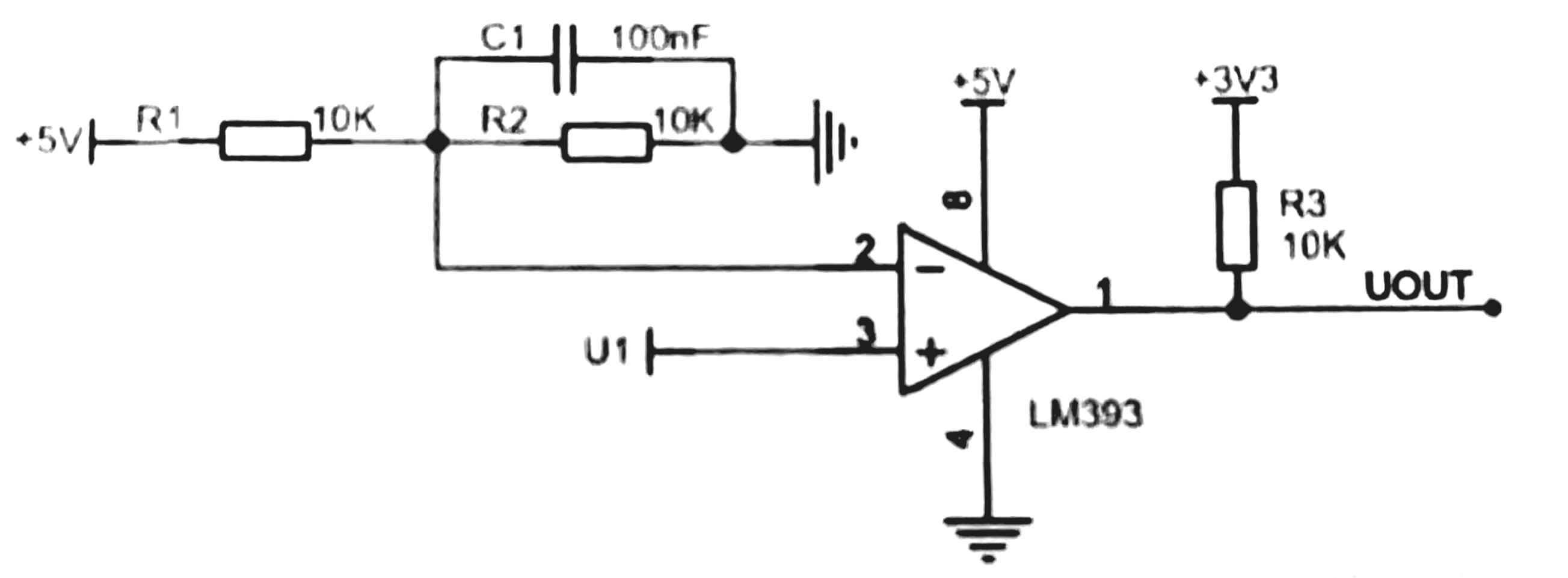

15.由比较器LM393构成的电路如下图所示，当U1=3V时，UOUT的电压值为（）。

A.0V

B.3V

C.3.3V

D.5V

答案：C

\(U_{-}=\frac{R2}{R1 + R2}×5V=\frac{10K}{10K + 10K}×5V = 2.5V\)
同相输入端电压\(U_{+}=U1 = 3V\) 。
因为\(U_{+}>U_{-}\)，此时比较器 LM393 输出高电平，由于上拉电阻R3连接到\(+3V3\)，所以UOUT的电压值为\(3.3V\)。

2025年第十六届EDA蓝桥杯省赛第一场客观题

安装元件一般是焊盘；

过孔不是主要用来散热的，散热主要是散热片和散热孔什么的；

在多层PCB设计的时候，信号需要在不同层布线，所以需要过孔进行连接；

标识信号路径主要是丝印层上面的一些文字和图形来标识的；

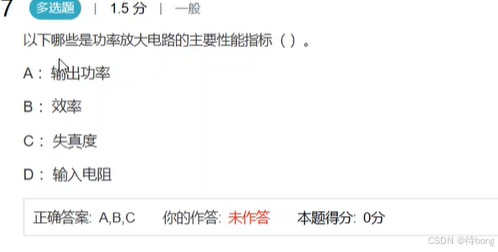

对于一个功率放大电路来说，他的输出负载决定了他能够带动的力量，所以输出功率是重要指标；
效率是衡量性能的关键指标，指的是电源输出功率与电源供给的功率之比；
失真度反映信号放大电路对信号放大的保真的程度，因为信号工作在放大电路的工作状态下容易产生非线性失真；输入电阻是重要参数但是不是主要指标；

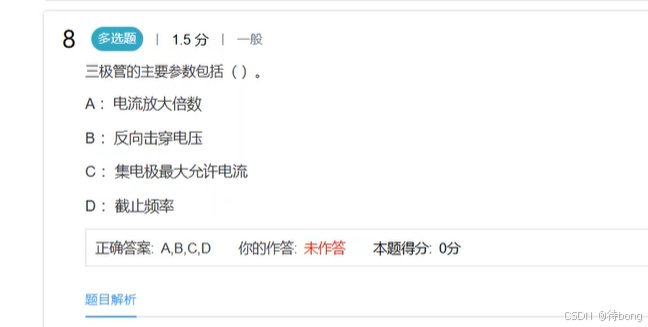

截止频率包括共基极截止频率和共发射极截止频率

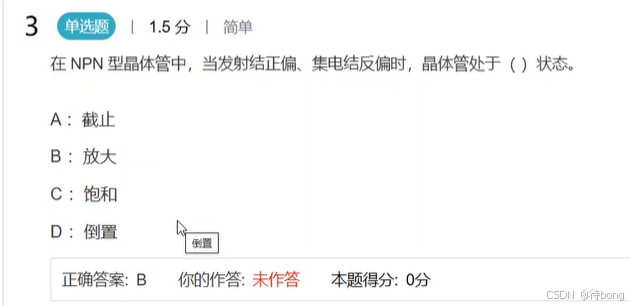

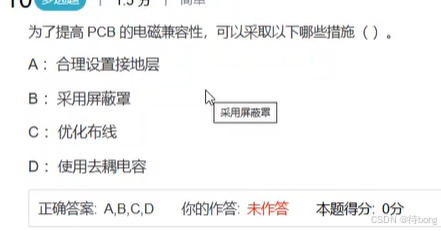

接地主要是为了提高合理的回流路径；屏蔽罩就是在那些容易产生电磁干扰的地方采用电磁屏蔽罩

；去耦电容可以滤出线上干扰；

2025年第十六届EDA蓝桥杯省赛第二场客观题

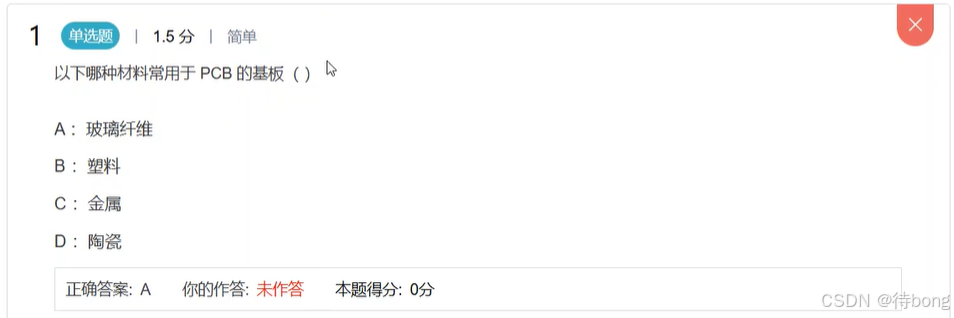

塑料不单独作为PCB的基板；金属主要用于PCB的导电层和屏蔽层；陶瓷PCB板成本较高主要用于高频等其他一些应用场景；

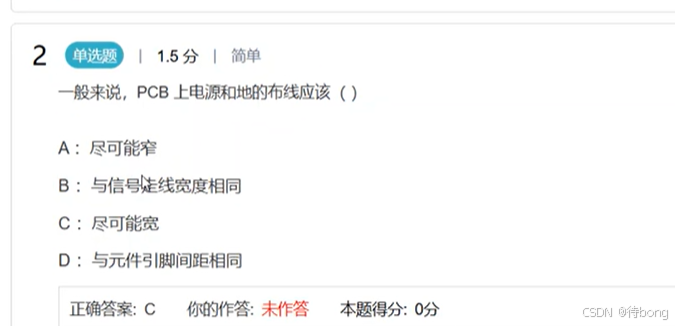

尽可能宽的电源走线是因为宽的电源走线可以降低电阻，减少压降，更好的提高提供电流的能力，减少电磁干扰，提高电路的稳定性。

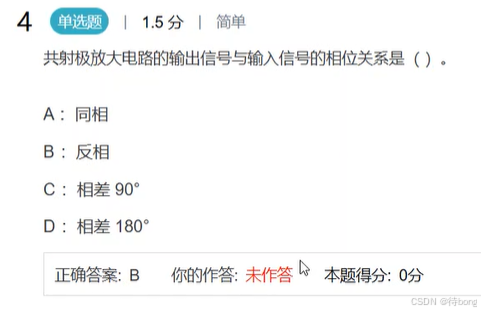

因为在共射极放大电路时，输入的信号使得共射极电流增加时，集电极电流增加，但是集电极的电压它会下降，所以输出的信号和输入的信号它们变化的方向它是相反的

数字地和模拟地之间是有一些干扰的，数字电路中的高频信号会干扰模拟电路中的信号，磁珠作为一种滤波器，具有抑制高频噪声的特性，主要是通过其对高频信号的阻抗特性来实现隔离和抑制，从而确保数字和模拟电路之间不会相互干扰，保证电路的稳定和信号的准确性。用磁珠连接还可以避免2个地之间电流的直接干扰。（一般磁珠或者用0Ω的电阻）

光耦主要是用来隔离电路中的电信号的，它是用电信号来传递信息的

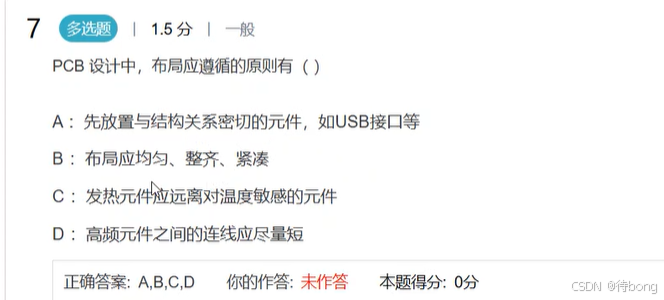

布局均匀，整齐和紧凑的话是为了提高空间利用率；高频元件之间连接应该尽可能短的话就是为了减少信号衰减和电磁干扰，然后按照信号连线布局输入在左，输出在右，并不是一个绝对的布线原则

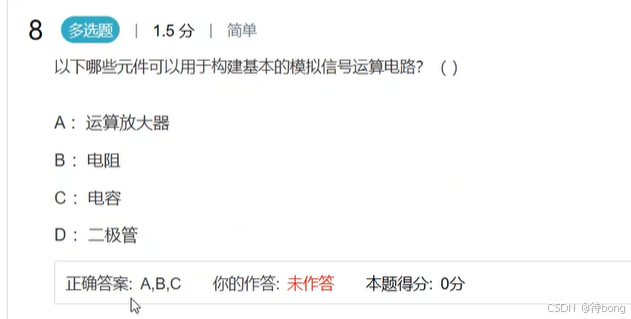

运算放大器是核心元件；电阻可以用来设置反馈网络和输入分压之类的参数，来确定放大倍数；电容是和电阻配合用于积分和微分等的运算；二极管主要是用于单向导电和限伏等的一些功能；一般基本的模拟运算电路里面是很少有二极管的；

三极管和mos管都是可以通过控制基极和栅极去控制管它的放大，截止和饱和等状态，就像一个开关一样控制电源的通断；继电器是通过电磁感应来控制触点接通和闭合来控制电源的通断；晶闸管也是在某条件满足下打开，导通，不满足的时候断开，来控制电源。

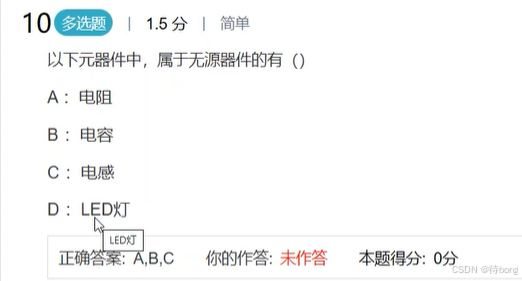

D是LED灯，它是需要外部提供正向的电压和电流才可以发光的

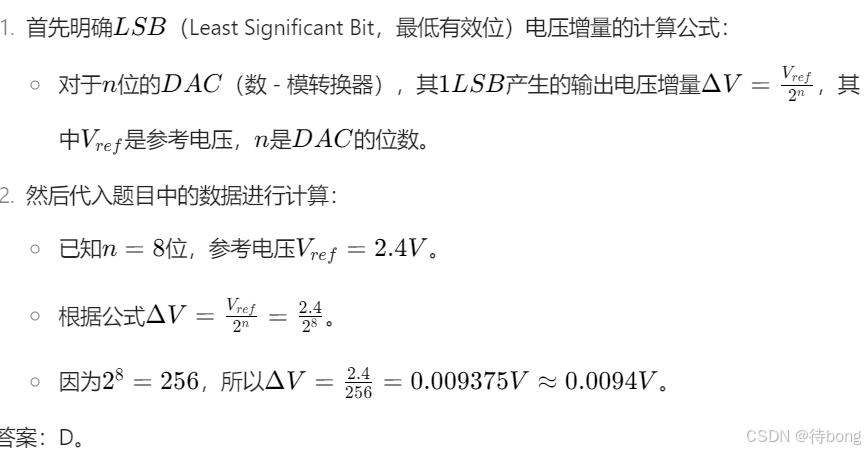

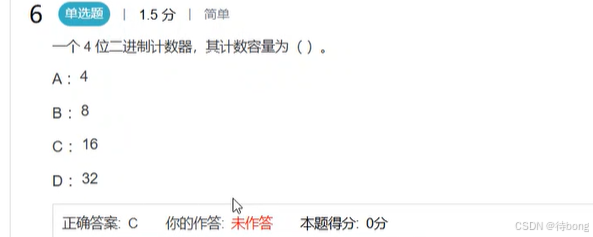

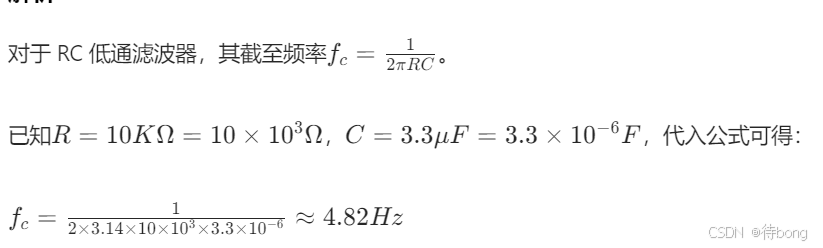

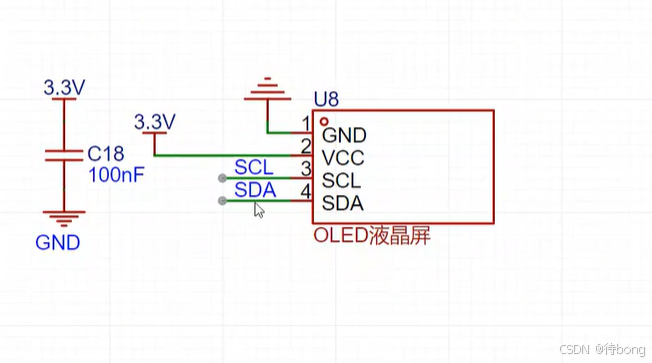

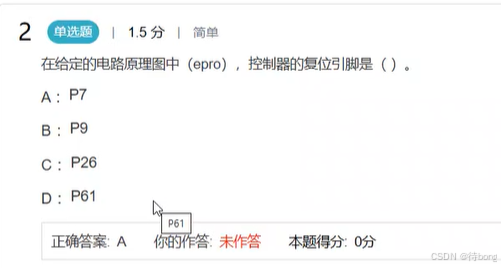

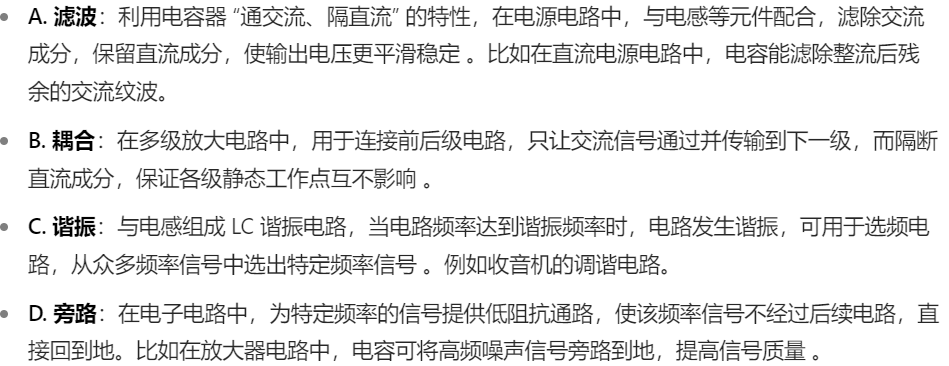

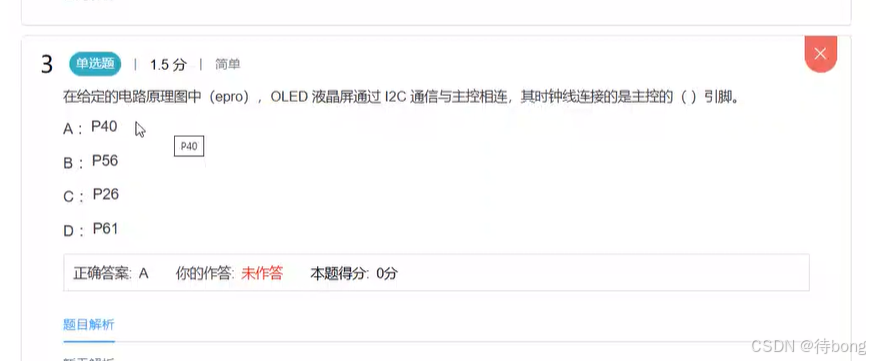

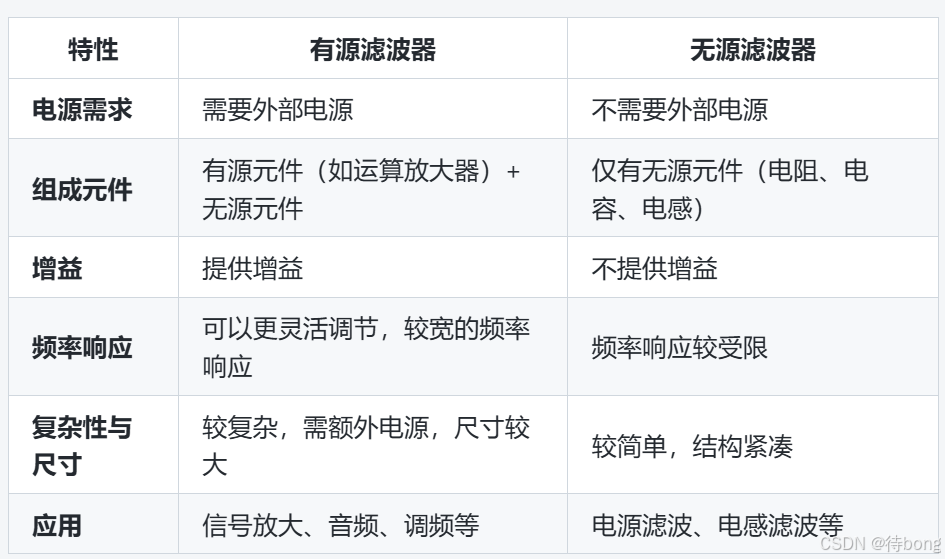

第十六届蓝桥杯模拟赛I_EDA设计与开发(场次1)

第十六届蓝桥杯模拟赛I_EDA设计与开发(场次2)

第十六届蓝桥杯模拟赛II_EDA设计与开发(场次1)

第十六届蓝桥杯模拟赛II_EDA设计与开发(场次2)

第十六届蓝桥杯模拟赛III_EDA设计与开发(场次1)

第十六届蓝桥杯模拟赛III_EDA设计与开发(场次2)

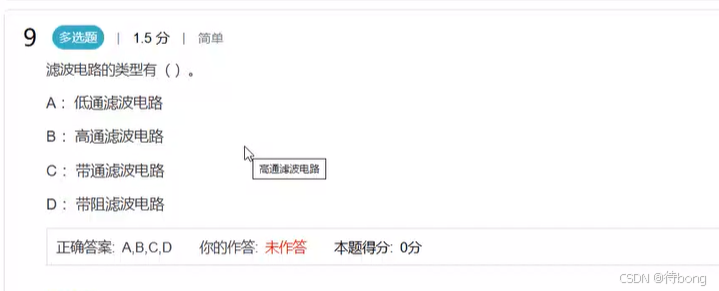

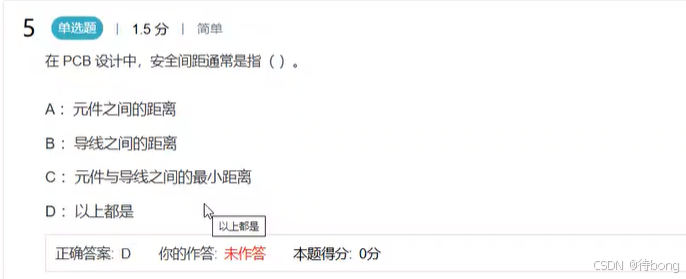

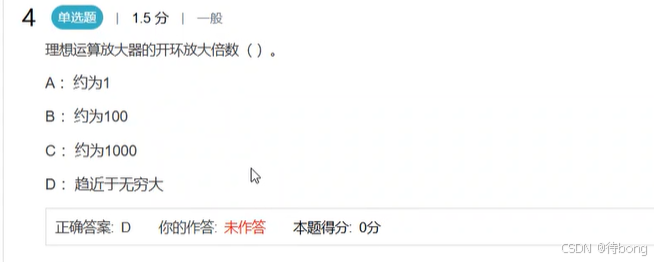

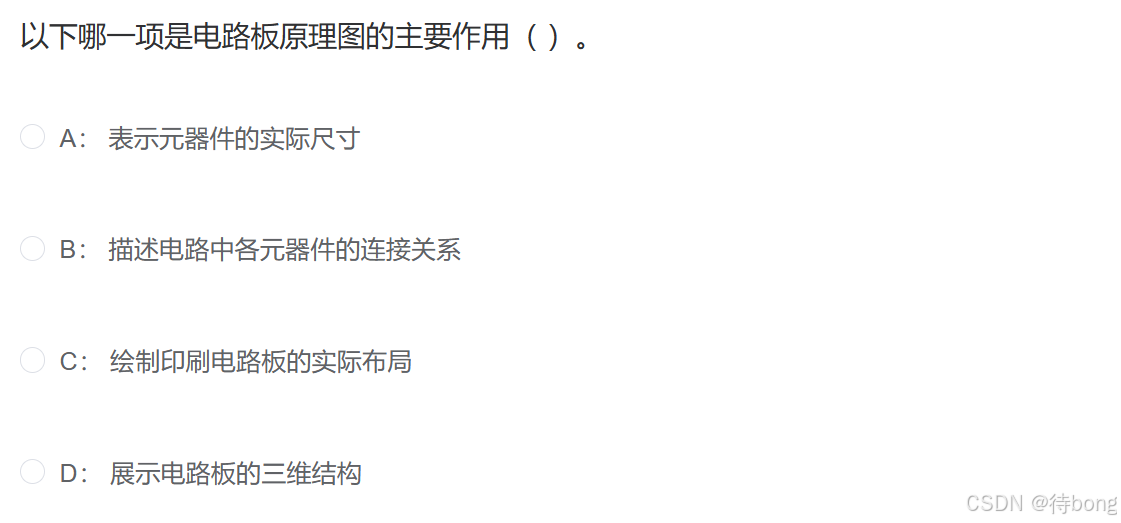

选项 A：电路板原理图主要关注电路的电气连接关系，并不表示元器件的实际尺寸，元器件实际尺寸在 PCB（印制电路板）设计的封装环节考虑，所以 A 错误。
选项 B：电路板原理图的核心作用就是描述电路中各个元器件之间的电气连接关系，方便电路设计和分析，所以 B 正确。
选项 C：绘制印刷电路板的实际布局是 PCB 设计阶段的工作，需要考虑布线规则、电磁兼容性等因素，这不是原理图的主要作用，所以 C 错误。
选项 D：展示电路板的三维结构一般是在 PCB 设计完成后，通过特定的三维建模或软件功能来实现，不是原理图的主要功能，所以 D 错误。

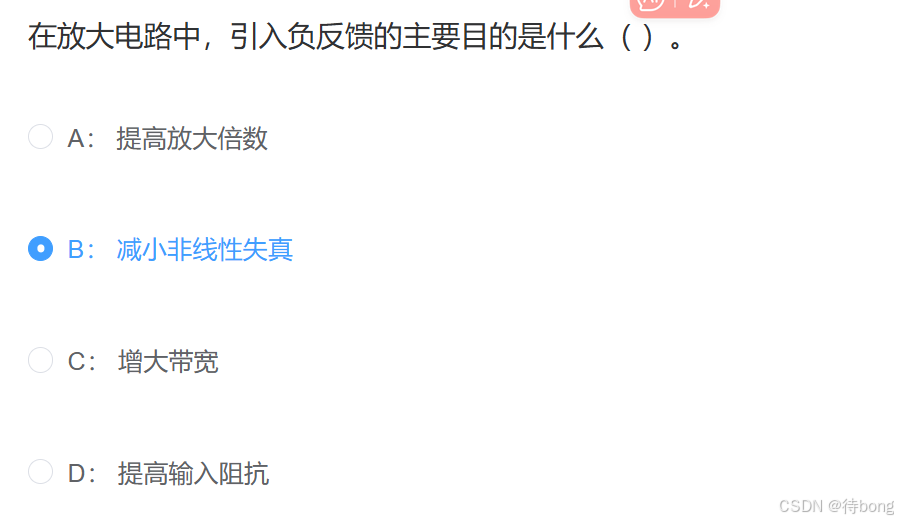

选项 A：负反馈会使放大倍数下降，正反馈才会提高放大倍数，所以 A 错误。
选项 B：当放大电路引入负反馈后，能减小非线性失真。因为负反馈是将输出信号的一部分或全部反相后送回输入端，与输入信号叠加，从而对非线性失真的波形进行补偿，所以 B 正确。
选项 C：增大带宽只是负反馈的一个附加效果，并非主要目的，所以 C 错误。
选项 D：提高输入阻抗只是某些类型负反馈（如串联负反馈）的作用之一，不是引入负反馈的主要目的，所以 D 错误。

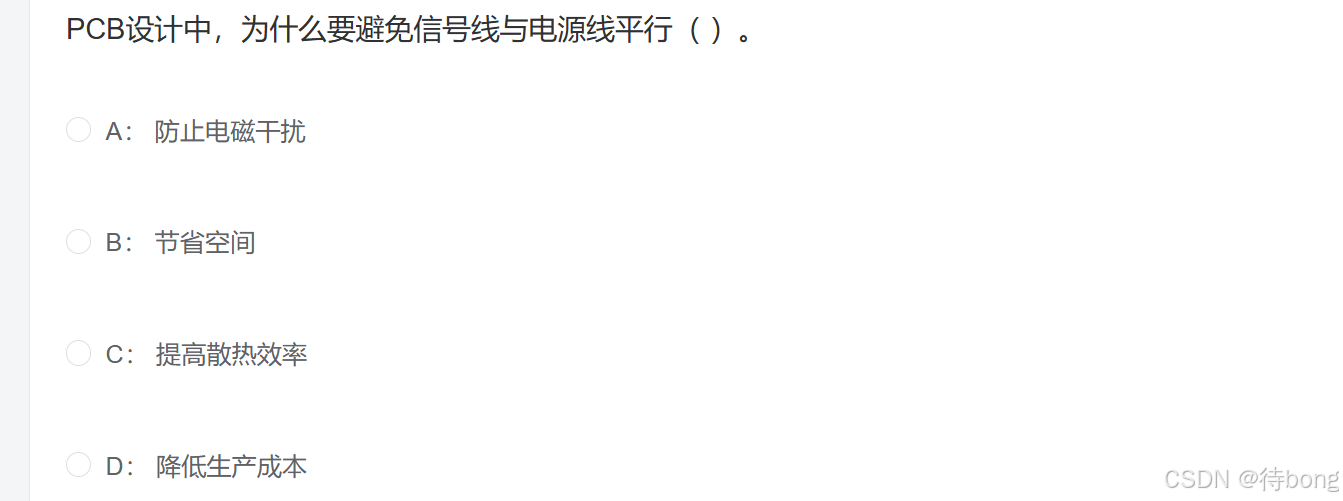

A、PCB 设计中，电源线在传输电流时会产生电磁场，若信号线与电源线平行，容易受到电源线产生的电磁干扰，影响信号的完整性和准确性。B 选项，信号线与电源线平行并不能节省空间；C 选项，二者平行对散热效率并无直接关联；D 选项，也不会对降低生产成本有直接作用。

选项 A：电感对直流相当于短路，不会隔离直流，所以 A 错误。
选项 B：根据电感的特性 “通低频，阻高频”，电感是阻碍高频信号通过的，并非通过高频信号，所以 B 错误。
选项 C：电容是储存电能，电感是储存磁场能，所以 C 错误。
选项 D：电感具有 “通低频，阻高频” 的特性，在滤波电路中可以阻隔高频信号，让低频信号相对顺利通过，达到滤波的目的，所以 D 正确。

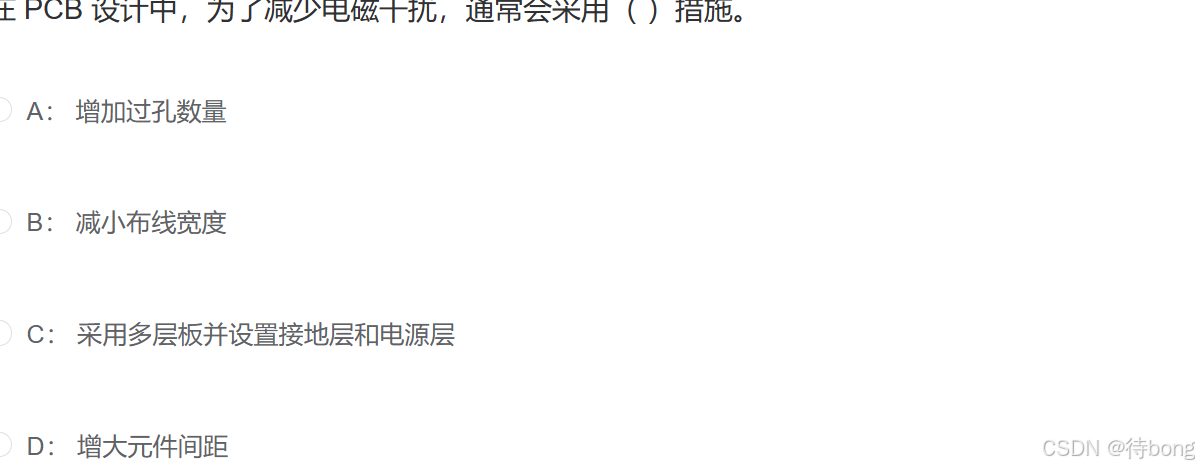

选项 A：增加过孔数量主要影响的是信号的传输路径和布线的连通性，对减少电磁干扰没有直接作用。
选项 B：减小布线宽度会增加导线电阻，可能导致信号完整性问题，而且对电磁干扰的抑制没有帮助，甚至可能因为信号质量变差而产生更多干扰。
选项 C：采用多层板并设置接地层和电源层，接地层可以提供一个低阻抗的回路，吸收和屏蔽电磁干扰；电源层可以稳定电源电压，减少电源波动产生的干扰，是减少电磁干扰的常用措施。
选项 D：增大元件间距会增加 PCB 的面积，在一定程度上可能减少元件之间的相互干扰，但不是减少电磁干扰的主要和有效措施，且会增加成本和空间。

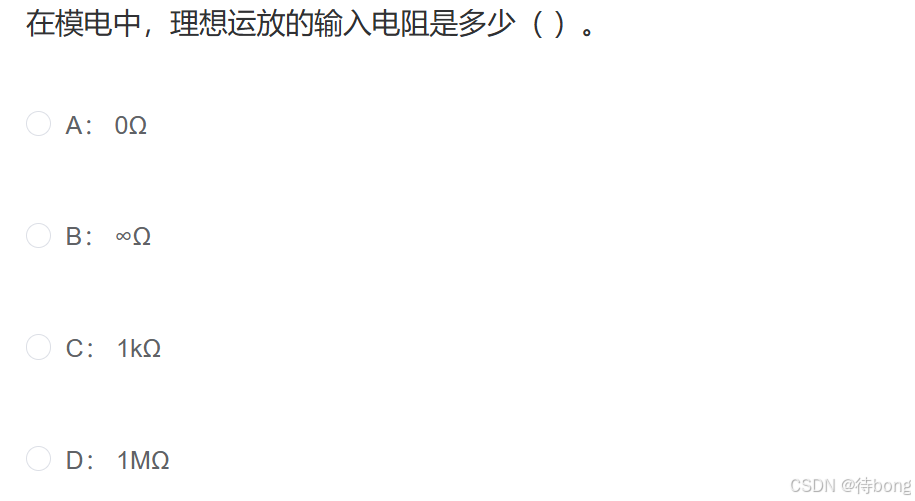

在模拟电子技术中，理想运算放大器（运放）的特点之一是输入电阻无穷大（∞Ω），这意味着它不会从信号源取用电流，能够保证信号源的电压不受影响。选项 A 中 0Ω 表示短路；选项 C（1kΩ）和选项 D（1MΩ）虽然也是电阻值，但不符合理想运放输入电阻的特性。

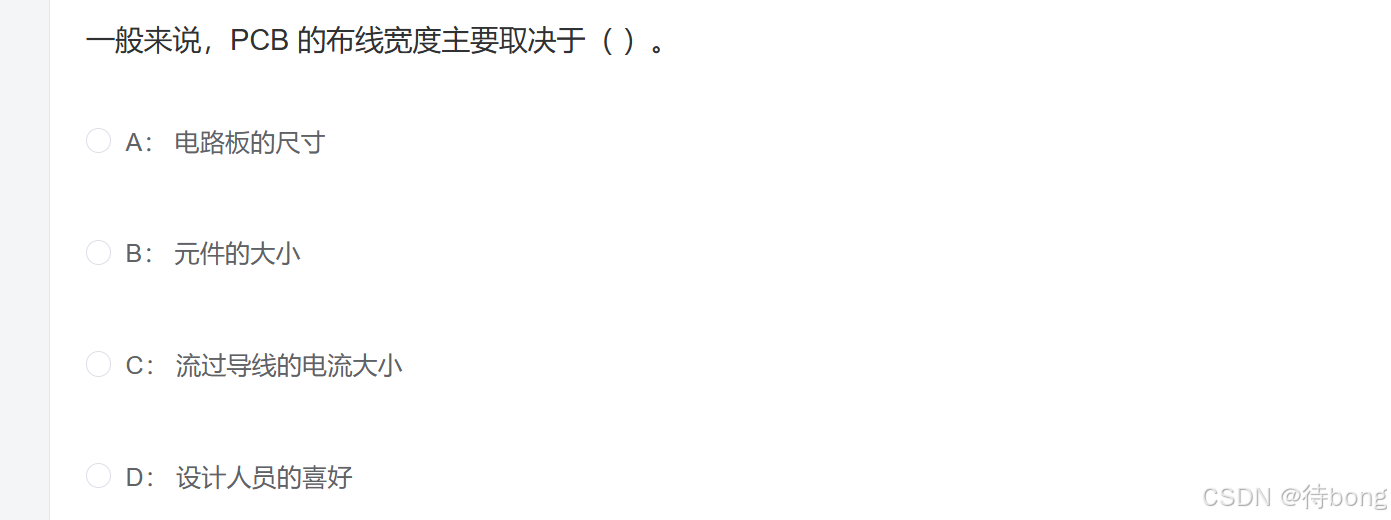

PCB（印刷电路板）的布线宽度主要由流过导线的电流大小决定。电流越大，为了避免导线因发热而损坏，需要的布线宽度就越宽，以降低导线的电阻。而电路板尺寸、元件大小对布线宽度有一定影响，但不是主要因素；设计人员喜好并不直接决定布线宽度。

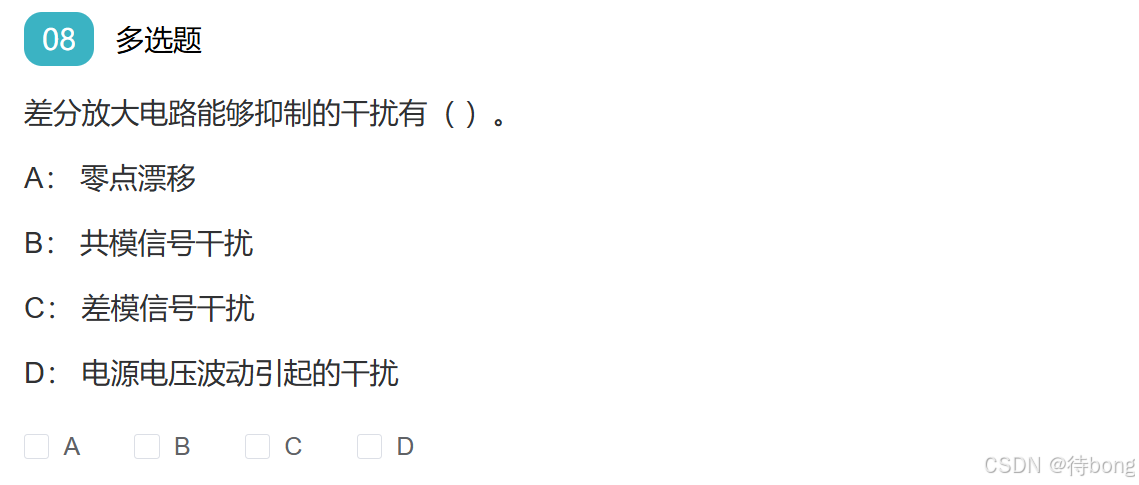

ABD

选项 A：零点漂移是指当放大电路输入信号为零（即没有外界输入信号变化）时，输出电压偏离原来的起始点而上下漂动的现象，差分放大电路通过对称结构可以有效抑制零点漂移。
选项 B：共模信号是两个输入端信号大小相等，极性相同的信号，差分放大电路对共模信号有很强的抑制能力，共模抑制比是衡量差分放大电路性能的重要指标之一。
选项 C：差模信号是两个输入端信号大小相等，极性相反的信号，差分放大电路的作用是放大差模信号，而不是抑制它。
选项 D：电源电压波动会在电路中产生共模性质的干扰信号，差分放大电路的对称结构和共模抑制特性可以抑制这类干扰。
