可视化之并行多图（使用pyecharts绘制多图图表）

# 导入模版
from pyecharts import options as opts
from pyecharts.charts import Bar, Grid, Line, Pie, Radar

#1. 绘制柱形图
# x轴数据
x_data = ["2014", "2015", "2016", "2017", "2018", "2019", "2020", "2021"]

# 标签名
legend_list = ["诊疗量（万人次）", "同比增速（%）"]

# "诊疗量（万人次）"的数据
value1 = [87430, 90912, 96225, 101885, 107147, 116390, 105764, 120215]

# "同比增速（%）的数据
value2 = [7.40, 4.00, 5.83, 5.81, 5.16, 8.63, -9.31, 13.66]

# 链式调用
bar = (
    Bar(init_opts=opts.InitOpts(width="1000px", height="500px"))  # 设置柱形图宽度与高度
    .add_xaxis(xaxis_data=x_data)     # 添加x轴的数据
    .add_yaxis(
        series_name="诊疗量（万人次）",  # 图例名：诊疗量（万人次）
        y_axis=value1,                 ##y轴柱形图数据
        yaxis_index=1,                 # 表示y轴的索引，用于拥有多个y轴的单图表中。
        #         label_opts=opts.LabelOpts(is_show=False),            #不显示柱形图数据
        color=''
    )
    .extend_axis(
        yaxis=opts.AxisOpts(
            name="诊疗量（万人次）",  # y轴名称
            type_="value",
            min_=0,            # y轴最小值：0
            max_=150000,       # y轴最大值：150000
            position="left"    # 位于y轴左侧
        )
    )
    .extend_axis(
        yaxis=opts.AxisOpts(
            name="同比增速（%）",  # y轴名称
            type_="value",
            min_=-20,          # y轴最小值：-20
            max_=20,           # y轴最大值：20
            position="right",  # 位于y轴右侧
        )
    )
    .set_global_opts(         # 设置全局配置项
        title_opts=opts.TitleOpts(title="2014-2021年中国中医类医疗卫生机构诊疗量",
                                  pos_left='center'),    # 标题名称
        legend_opts=opts.LegendOpts(is_show=False),      # 不显示图例
        tooltip_opts=opts.TooltipOpts(trigger="axis", axis_pointer_type="cross"),  # 显示提示框组件
    )
    .set_series_opts(
        itemstyle_opts=opts.ItemStyleOpts(  # 图元样式配置项
            opacity=0.6),                   # 设置柱形图透明度：0.6
    )

)

line = (
    Line()              # 创建Line类的对象
    .add_xaxis(x_data)  # 添加x轴的数据
    .add_yaxis(
        series_name="同比增速（%）",  # 图例名：同比增速（%）
        y_axis=value2,              # y轴折线图数据
        yaxis_index=2,              # 表示y轴的索引，用于拥有多个y轴的单图表中。
        color='purple'
    )
)

# 2.堆积柱形图
x_data = ['2019年', '2020年', '2021年', '2022年', '2023年']
data1 = [20.3, 22.0, 23.5, 22.5, 22.3]    # 跨国企业占比
data2 = [79.7, 78.0, 76.5, 77.5, 77.7]    # 本土企业占比

stack = (
    Bar()
    .add_xaxis(x_data)
    .add_yaxis("跨国企业占比", data1, stack="stack1", category_gap="20%", color='cyan',  # stack="stack1":堆积柱形图
               xaxis_index=1,
               yaxis_index=3,
               label_opts=opts.LabelOpts(is_show=False)    # 不显示柱形图数据
               )
    .add_yaxis("本土企业占比", data2, stack="stack1", category_gap="80%", color='pink',
               xaxis_index=1,
               yaxis_index=3,
               label_opts=opts.LabelOpts(is_show=False)    # 不显示柱形图数据
               )
    .set_global_opts(  # 设置全局配置项
        title_opts=opts.TitleOpts(title="全国药店中药饮片供应商占比",  # 标题名称
                                  pos_left='34%',
                                  pos_top="52%"),
        legend_opts=opts.LegendOpts(is_show=False),  # 不显示图例
        tooltip_opts=opts.TooltipOpts(trigger="axis", axis_pointer_type="cross"),  # 显示提示框组件
        yaxis_opts=opts.AxisOpts(min_=0, max_=100,   # y轴刻度范围0—100
                                 interval=25         # y轴刻度范围分为25一组
                                 ),
        xaxis_opts=opts.AxisOpts(axislabel_opts=opts.LabelOpts(rotate=45)  # x轴标签旋转45°
                                 )
    )
)
# stack.render_notebook()

# 3.绘制环形图
# 添加标签与数值
labels = [('20岁以下', 2.2),
          ('20-30岁', 27.9),
          ('31-40岁', 56.2),
          ('41-50岁', 10.9),
          ('51岁以上', 2.8)]

# 链式调用
pie = (
    Pie()  # 创建Pie类的对象
    .add(
        "",
        labels,  # 标签与数值
        center=["15%", "80%"],  # 饼图的中心（圆心）坐标，[“横坐标”，“纵坐标”]
        radius=["10%", "30%"]  # 饼图的半径，[“内半径”，“外半径”]
    )
    .set_global_opts(  # 设置全局配置项
        title_opts=opts.TitleOpts(
            title="中药材消费者画像",
            pos_left='7%',
            pos_top="52%"
        ),

        legend_opts=opts.LegendOpts(is_show=False)  # 不展示图例
    )
)

# pie.render_notebook()


c = bar.overlap(line)  # 柱形图-折线融合
# c.render_notebook()


# 4.创建一个组合图表实例（数据填充格式为：其他图表实例，Bar,Line,Pie,Scatter）
grid = (
    Grid()  # GridOpts：直角坐标系网格配置项
    .add(c,
         grid_opts=opts.GridOpts(pos_bottom="60%"),  # grid 组件离容器下侧的距离
         is_control_axis_index=True
         )

    .add(stack,
         grid_opts=opts.GridOpts(pos_bottom="10%",
                                 pos_top="60%",
                                 pos_left="35%",
                                 pos_right="40%"
                                 ),
         is_control_axis_index=True
         )

    .add(pie,
         grid_opts=opts.GridOpts(pos_bottom="5%",
                                 pos_top="60%",
                                 pos_left="10%",
                                 pos_right="70%"
                                 ),
         is_control_axis_index=True
         )

)
#     通过联合调整pos_bottom，pos_top，pos_left， pos_right 这四个参数，实现并行组合图表中的任意布局

# 5、渲染图表
grid.render()

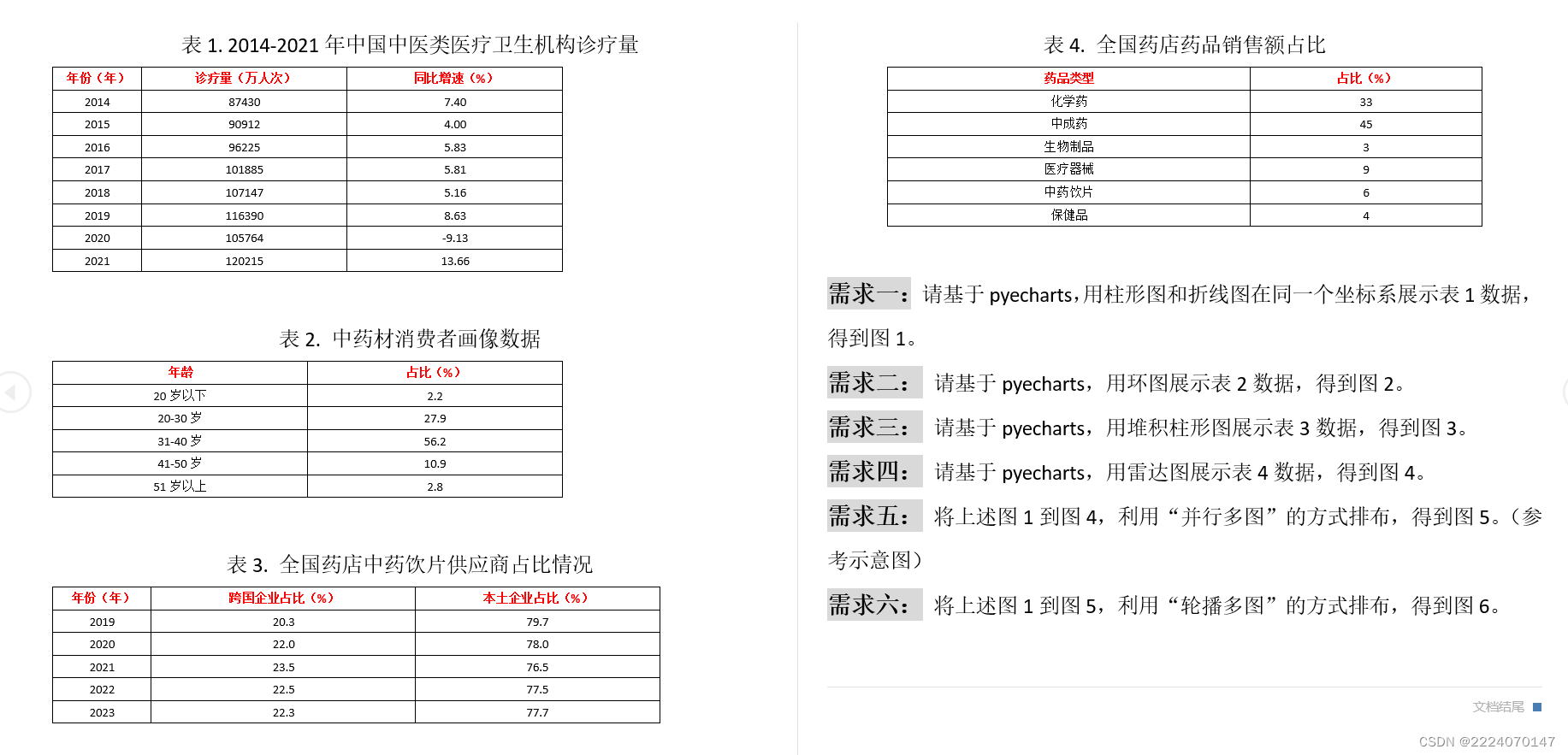

运行效果图如下：
