1 以太网标准

以太网的发展经历了两个标准：

1. DIX Ethernet V2：世界上第一个局域网协议。
2. IEEE 802.3：IEEE推出的以太网标准。
   这两个标准的硬件实现可以在同一局域网上互操作。
   由于这两个标准只有很小的差别，因此很多人也常把 802.3局域网简称为“以太网”。

项目	局域网（LAN）	以太网（Ethernet）
定义	一种在有限地理范围内连接多个设备的网络	实现局域网的一种网络技术，常用于局域网标准
范围	包含多种网络技术，如以太网、令牌环网、Wi-Fi等	以太网是局域网的一种实现方式
标准	不特定标准，可使用不同的传输协议	主要遵循IEEE 802.3标准
传输介质	包括双绞线、光纤、同轴电缆、无线等	传统以太网使用双绞线和同轴电缆，现代以太网支持光纤
结构	支持多种拓扑结构，如总线型、星型、环型等	以太网主要采用总线型或星型拓扑结构
数据链路层	具有逻辑链路控制（LLC）和媒体接入控制（MAC）子层	以太网的MAC子层用于控制信道访问
通信方式	取决于具体技术，可以是广播、单播、组播等	以太网主要使用广播通信，并采用CSMA/CD协议
应用范围	用于企业、学校、家庭等局域场景	广泛应用于局域网实现，是最常见的局域网技术

2 CSMA/CD 协议

①概述
CSMA/CD协议，即载波监听多点接入/碰撞检测协议（Carrier Sense Multiple Access with Collision Detection），是以太网采用的主要协议之一。

②核心思想
核心思想：多个设备共用一个传输信道，每个设备在发送数据前会先“监听”信道是否空闲，并在检测到碰撞时采取措施避免资源浪费。

③总线结构

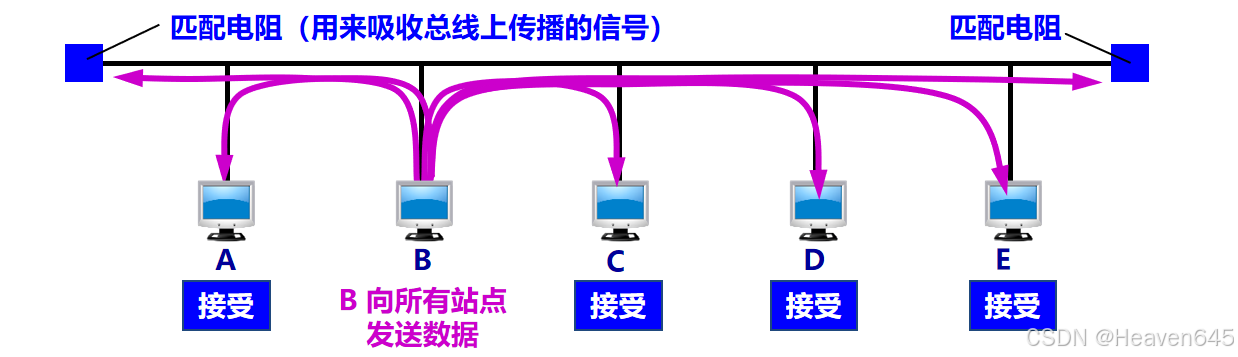

在最早的以太网设计中，所有计算机都连接在一根总线上。总线结构的优势在于实现广播通信较为简单，每台设备均可通过该总线发送数据，且架构可靠性高。

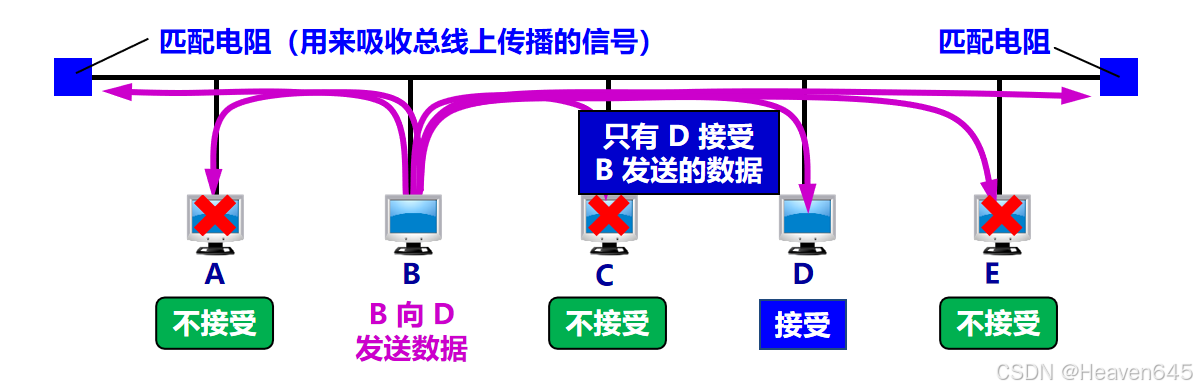

然而，为了在这种共享信道环境下实现一对一通信，需要在数据帧的首部加上接收方的硬件地址（MAC地址）。只有当数据帧中的目的地址与设备的硬件地址一致时，该设备才会接收这个数据帧。

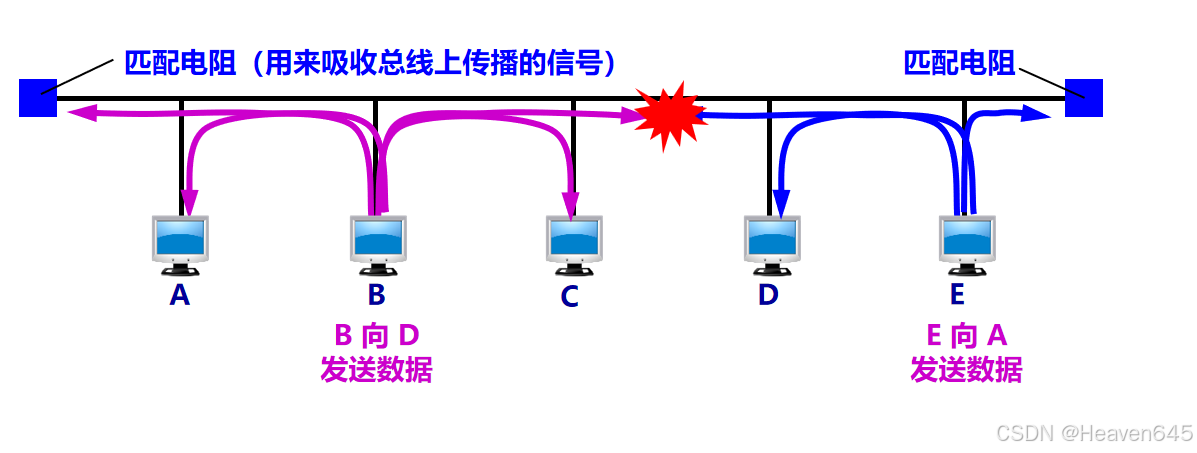

总线结构的缺点在于，当多个站点在同一时间发送数据时，会产生碰撞（也称冲突）。碰撞发生时，数据传输会失败，导致数据丢失。

因此，以太网采取了以下两种措施来减少碰撞的影响：

1. 无连接的工作方式：在CSMA/CD中，不需要事先建立连接就可以直接发送数据。数据帧不进行编号，也不要求接收方发送确认反馈。
2. 曼彻斯特编码：发送的数据采用曼彻斯特编码方式。曼彻斯特编码通过电平变化来区分位值，但它的缺点是所需的频带宽度是原始基带信号的两倍。


3 核心要点

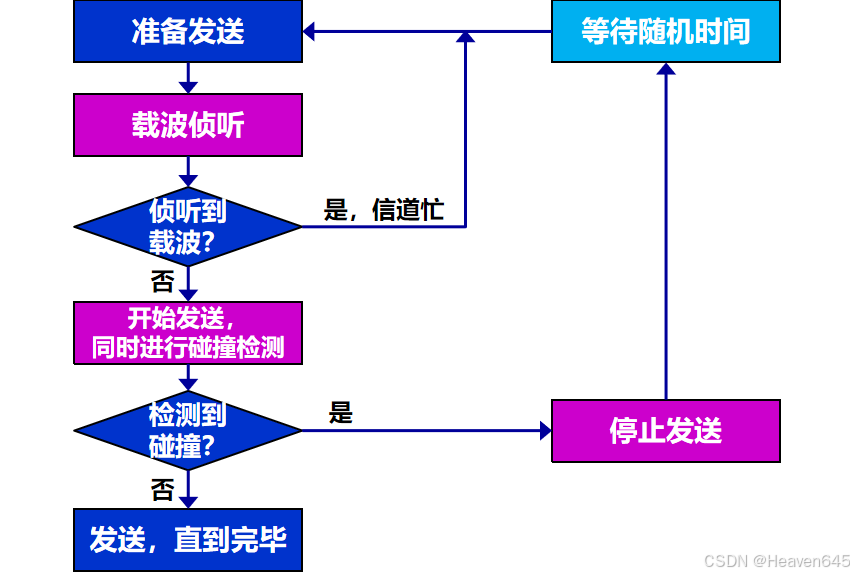

CSMA/CD协议的运作可分为以下几个步骤：

①载波监听
载波监听指的是每个设备在发送数据之前和过程中都要监听信道。如果信道被其他设备占用，该设备将等待，直到信道空闲后再发送数据。

②碰撞检测
在发送数据时，适配器会不断检测信道上的电压变化。如果电压波动超过一定的阈值，就表明至少有两个设备在同时发送数据，即发生了碰撞。

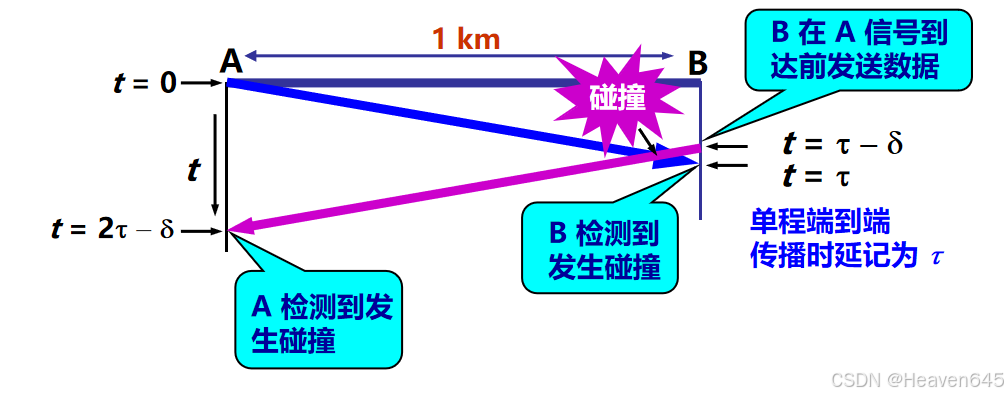

上图展示了在以太网CSMA/CD协议下，当两个站点（A和B）同时尝试发送数据时发生碰撞的过程。

【时间流程解析】

• t = 0 时刻：A站点开始发送数据。
• t = τ - δ 时刻：B站点在A的信号到达之前开始发送数据（δ表示微小的时间差），此时A和B的信号在路径中相遇并发生碰撞。
• t = τ 时刻：B站点检测到发生了碰撞，因为信号传播至B站时，与其自身的发送信号产生冲突。
• t = 2τ - δ 时刻：A站点在其信号传播至B后经过往返传播时间（2τ - δ）时，检测到碰撞的发生。

单程传播时延 τ：表示信号从一个站点传播到另一站点所需的时间。在CSMA/CD协议中，碰撞检测的时间受此时延的影响。

往返传播时延 2τ：A站点需要经过单程传播时延的两倍时间（2τ）才能确定是否发生碰撞。这是因为碰撞可能在信号未完全传播时就已经发生了。

③碰撞处理

• 停止发送：当适配器检测到碰撞时，立即停止发送数据。
• 退避重传：适配器在停止发送后，会等待一段随机时间再尝试重新发送数据。这种方法可以减少同时重发的概率，从而降低碰撞的再次发生。


4 争用期

在以太网中，端到端的往返时延 2𝜏 被称为争用期（或碰撞窗口），它是检测碰撞的关键时间段。

以10 Mbit/s的以太网为例：
①具体的争用期时间为51.2 μs
在10 Mbit/s的以太网上，单程信号传播时间 𝜏 是根据以太网的最大传输距离（大约5公里）确定的。信号从一个站点传播到最远的站点大约需要25.6 μs。而争用期是端到端的往返时延 2𝜏，因此争用期时间为51.2 μs。

②争用期内可以发送512比特，即64字节
利用传输速率和争用期时间，可以计算出争用期内能够传输的比特数：
10000000 bit/s * 0.0000512 s = 512bit

③以太网在发送数据时，若前64字节未发生冲突，则后续数据不会发生冲突
以太网在10 Mbit/s的速率下，发送512比特（64字节）所需的时间正好是51.2 μs。如果数据帧在前51.2 μs内未检测到碰撞，则信道上没有其他站点的传输与该帧发生冲突。
争用期结束后，任何站点的信号都已传播至全网范围内的其他所有站点。因此，如果前64字节（即前51.2 μs）内没有检测到碰撞，后续的数据传输将不会发生碰撞。

④以太网规定最短有效帧长为64字节，小于64字节的帧为无效帧，应当立即丢弃
为了确保数据在争用期内完全传播，以太网规定最短有效帧长为64字节，即帧在发送前51.2 μs内未检测到碰撞才被认为有效。小于64字节的帧无法确保在争用期内完成传播和碰撞检测，容易导致不完整传输和冲突，因此会被判定为无效帧，立即丢弃。

④最大端到端单程时延必须小于争用期的一半
在以太网中，争用期（51.2 μs） 是用于碰撞检测的关键时间段。在这段时间内，发送的信号需要传播到整个网络的最远端并返回，确保发送站点能检测到可能的碰撞。

为了实现有效的碰撞检测，以太网的最大端到端单程时延必须小于争用期的一半（即25.6 μs），这相当于最大端到端长度约为5公里。超过此距离，争用期内可能无法及时检测到碰撞。

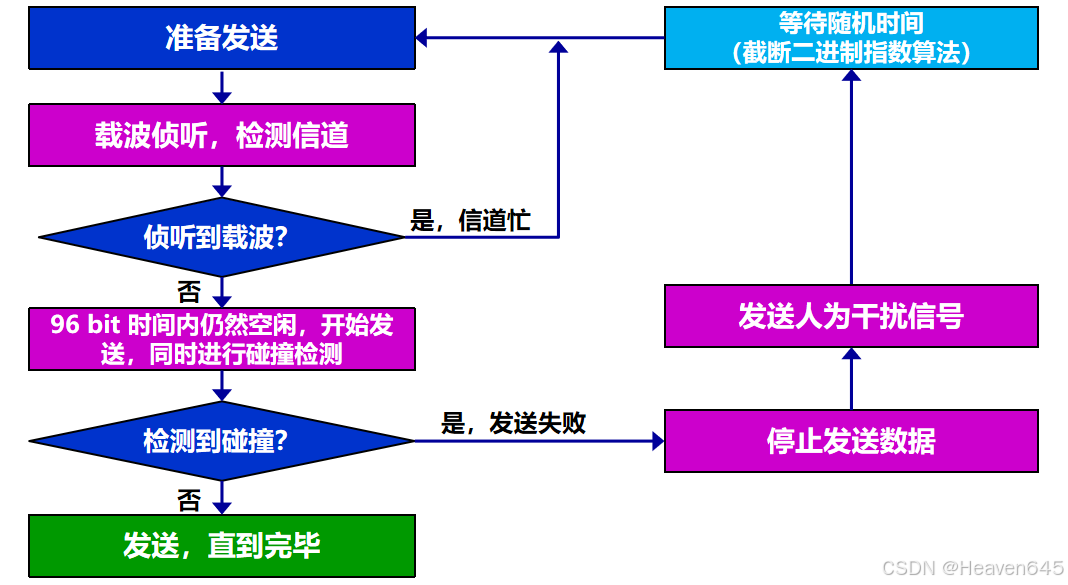

5 碰撞后重传机制

当检测到碰撞后，以太网采用截断二进制指数退避（truncated binary exponential backoff）算法来确定重传时机。

该机制的步骤如下：

• 发生碰撞的站点停止发送数据，等待一个随机时间后再尝试重传。
• 基本退避时间为争用期（即2𝜏），在10 Mbit/s以太网中为51.2 μs。
• 从整数集合 ([0, 1, … , (2^k - 1)]) 中随机取一个数(r)，然后重传时延为 (r \times 基本退避时间)。
• 参数k的值为 (Min[重传次数, 10])，最大值为10。当重传次数达到16次仍未成功时，将丢弃该数据帧并向高层报告。

【例如】

• 第一次重传：(k = 1)，(r) 为集合 ({0, 1}) 中的任意值。
• 第二次重传：(k = 2)，(r) 为集合 ({0, 1, 2, 3}) 中的任意值。
• 第三次重传：(k = 3)，(r) 为集合 ({0, 1, 2, 3, 4, 5, 6, 7}) 中的任意值。

随着冲突次数的增加，退避时间范围变大，从而减少同时重传的概率，避免频繁碰撞，维持系统稳定性。

6 人为干扰信号

①定义
人为生成的信号：由设备故意发送的、不包含有效数据的信号。

②特征

• 由设备主动发出：设备在特定情况下（如检测到碰撞后）主动发送的，不是数据传输过程中的正常信号。发送设备故意制造这个信号来传递特定信息（如告知发生碰撞），而不是用于数据传输。
• 不包含有效数据：通常是一些特定的比特序列，可能是随机的，也可能是预定的固定模式，但并不包含任何有意义的数据信息。
• 目的明确：例如，在CSMA/CD协议中，干扰信号（jamming signal） 就是一种人为生成的信号。在检测到碰撞后，发送设备会故意生成一段32或48比特的随机比特流，并发送到信道上。确保其他设备检测到碰撞，避免继续发送数据。
• 与随机噪声或环境干扰不同：随机噪声或环境干扰是非人为的，通常不可控，可能是由电磁干扰、线路问题等引起的。而人为生成的信号是设备根据协议主动制造的干扰，具有特定的格式和作用。

③作用

• 冲突通知：干扰信号是一种人为的信号干扰，确保其他站点能够检测到发生碰撞，以便采取避让措施。
• 信道清理：在发送干扰信号后，信道处于空闲状态，各站点会随机等待一段时间（根据截断二进制指数退避算法）后再尝试发送，避免再次冲突。

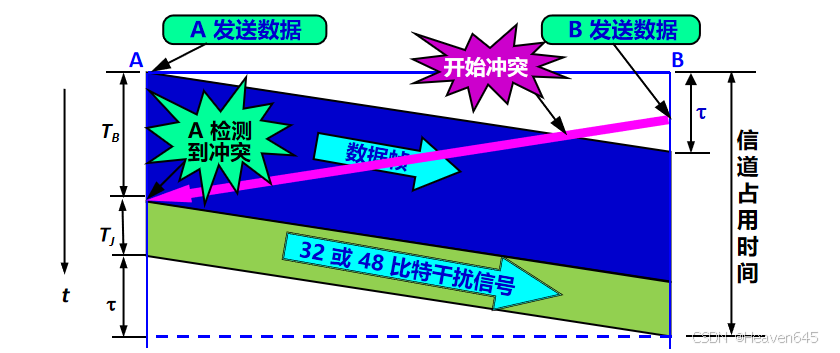

④示例
当发送站检测到碰撞后，会立即停止数据传输，并发送32或48比特的人为干扰信号（jamming signal）以确保其他站点识别到碰撞。同时，以太网规定帧间最小间隔为9.6 μs，以确保各站点有充足的时间准备下一次传输。

【过程解析】

• A站发送数据（t = 0）：A站在时间 t= 0开始发送数据。
• B站开始发送数据并导致碰撞：在A站的信号到达B站之前，B站也开始发送数据（碰撞发生）。此时，B站由于信号未传播到还不知道A已经开始发送。
• A检测到碰撞：当A站检测到信道上出现电压异常变化，判断发生碰撞，此时A站的信号返回时间为 𝑇𝐵。
• 发送干扰信号：A站检测到碰撞后，会立即停止数据发送，并发送32或48比特的干扰信号。该信号用于通知网络上其他站点发生了碰撞，确保其他站点不会继续尝试发送，等待冲突解决。
