（七）OSPF路由协议的配置

 一、实验目的

1.掌握OSPF单区域配置的方法。

2.掌握查看OSPF邻居状态的方法。

3.掌握测试OSPF网络连通性的方法。

二、实验内容

某公司使用3台路由器将位于3个区域的设备互相连接起来，3个路由器个连接一个区域的 子网，要求在所有路由器上部署路由协议，使得3个子网内主机之间能够正常通信。考虑到公 司未来的发展，适应不断扩展的网络需求，公司在所有的路由器上部署OSPF协议，且现在所有 路由器都属于骨干区域。

三、实验过程及结果

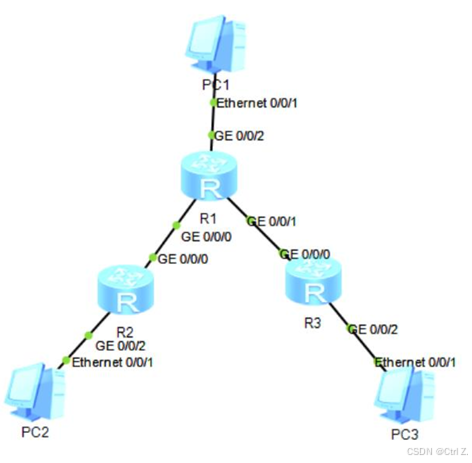

1.建立拓扑

启动 eNSP，按照下图所示的网络拓扑结构放置和连接设备。启动所有设备。注意：路由器选择 router 。

2.配置主机

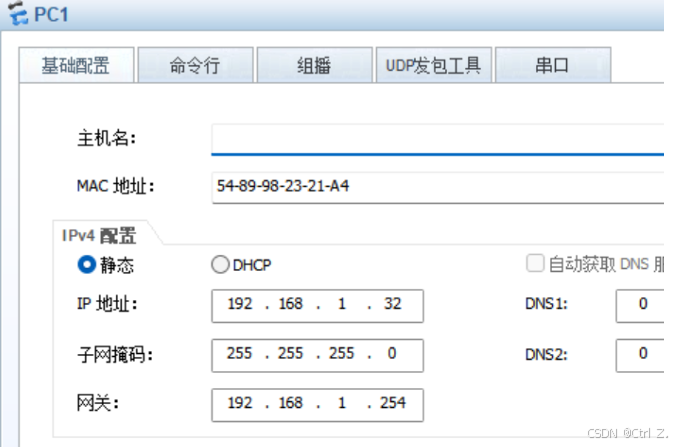

（1）配置PC1

按照设备接口编址要求，配置 PC1 的网络参数，包括 IP、子网掩 码和默认网关。

IP；192.168.1.32

子网掩码：255.255.255.0

网关：192.168.1.254

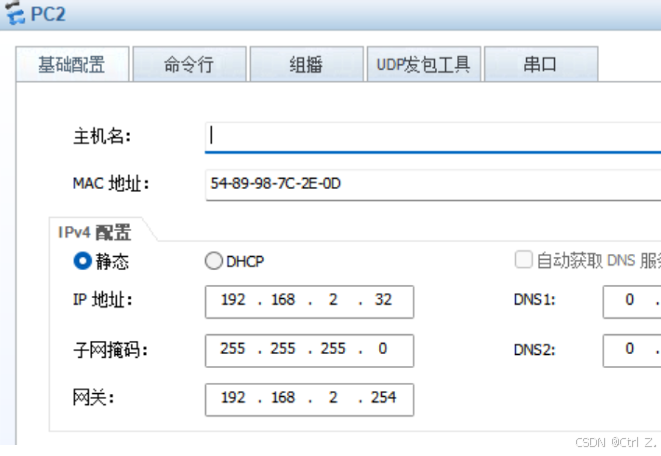

（2）配置PC2

按照设备接口编址要求，配置 PC2 的网络参数，包括 IP、子网掩码和默认网关。

IP；192.168.2.32

子网掩码：255.255.255.0

网关：192.168.2.254

（3）配置PC3

按照设备接口编址要求，配置 PC3 的网络参数，包括 IP、子网掩码和默认网关。

IP；192.168.3.32

子网掩码：255.255.255.0

网关：192.168.3.254

3.配置路由的端口IP地址

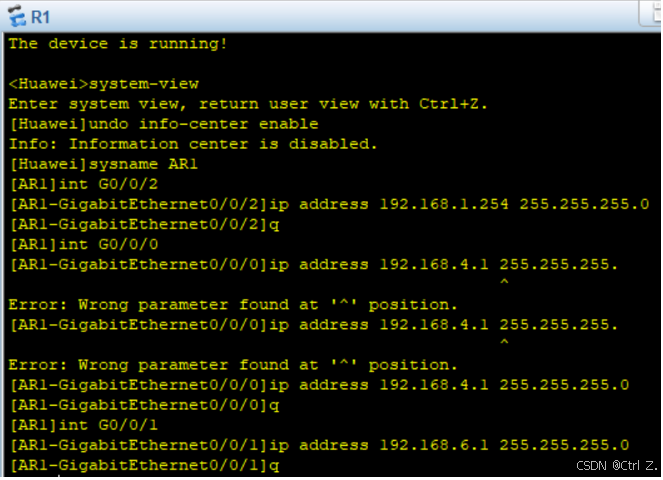

（1）配置AR1

配置 AR1 的端口 IP 地址，并显示接口配置信息。

GE0/0/0：IP地址：192.168.4.1

GE0/0/1：IP地址：192.168.6.1

GE0/0/2：IP地址：192.168.1.254

子网掩码：均为255.255.255.0

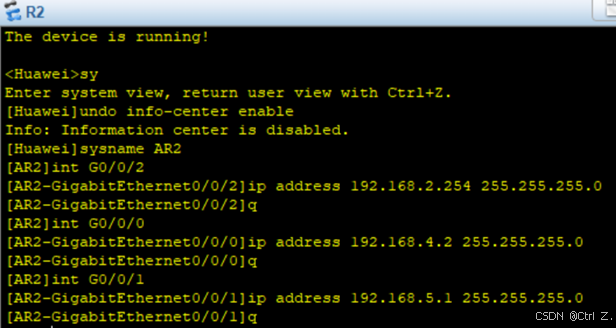

（2）配置AR2

配置 AR2 的端口 IP 地址，并显示接口配置信息。

GE0/0/0：IP地址：192.168.4.2

GE0/0/1：IP地址：192.168.5.1

GE0/0/2：IP地址：192.168.2.254

子网掩码：均为255.255.255.0

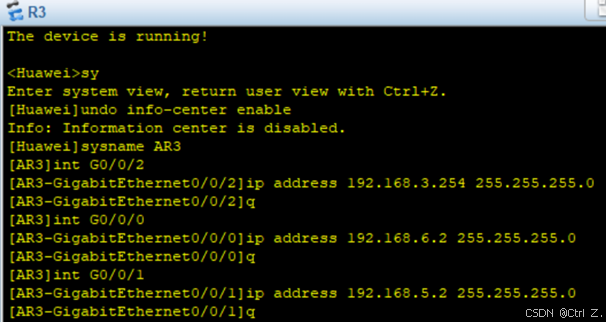

（3）配置AR3

配置 AR3 的端口 IP 地址，并显示接口配置信息。

GE0/0/0：IP地址：192.168.6.2

GE0/0/1：IP地址：192.168.5.2

GE0/0/2：IP地址：192.168.3.254

子网掩码：均为255.255.255.0

4.部署单区域OSPF网络

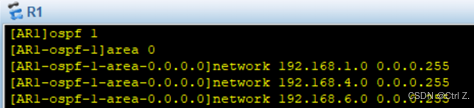

（1）在AR1上部署的OSPF

①在路由器 AR1 上使用 ospf 命令创建并运行 OSPF。其中，1 是进程号，若没有写明进 程号，则默认为 1。使用 area 命令创建并进入 OSPF 区域视图。单区域配置使用骨干区域，即区域 0 。

②使用 network 命令来制定运行 OSPF 协议的接口和接口所属的区域， network 命令后 的两个参数分别为网络号和反掩码。

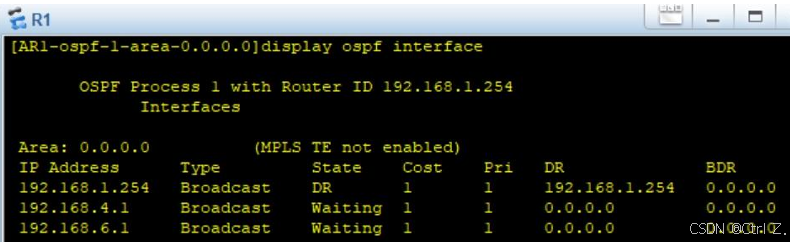

 （2）检查AR1上OSPF接口 使用 display ospf interface 命令来检查 OSPF 接口设置是否正确。

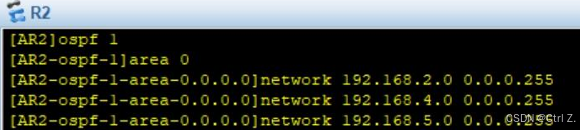

（3）在AR2上部署的OSPF

①在路由器 AR1 上使用 ospf 命令创建并运行 OSPF。其中，1 是进程号，若没有写明进 程号，则默认为 1。使用 area 命令创建并进入 OSPF 区域视图。单区域配置使用骨干区域，即区域 0 。

②使用 network 命令来制定运行 OSPF 协议的接口和接口所属的区域， network 命令后 的两个参数分别为网络号和反掩码。

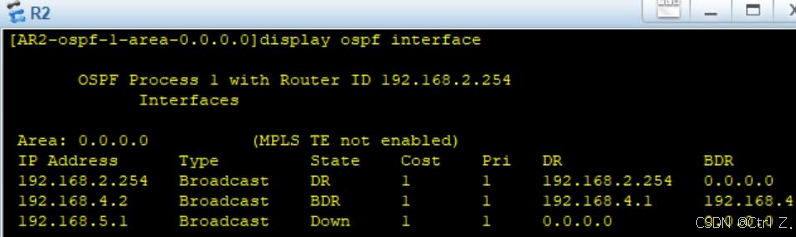

（4）检查AR2上OSPF接口

使用 display ospf interface 命令来检查 OSPF 接口设置是否正确。

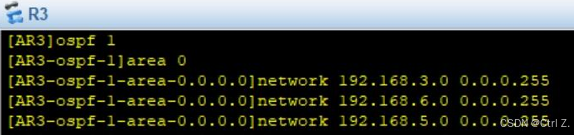

（5）在AR3上部署的OSPF

①在路由器 AR1 上使用 ospf 命令创建并运行 OSPF。其中，1 是进程号，若没有写明进 程号，则默认为 1。使用 area 命令创建并进入 OSPF 区域视图。单区域配置使用骨干区域，即区域 0 。

②使用 network 命令来制定运行 OSPF 协议的接口和接口所属的区域， network 命令后 的两个参数分别为网络号和反掩码。

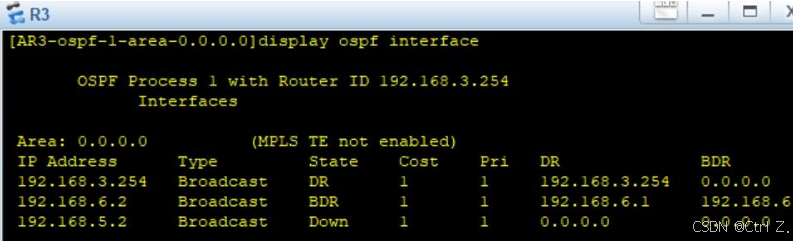

（6）检查AR3上OSPF接口

使用 display ospf interface 命令来检查 OSPF 接口设置是否正确。

5.查看OSPF配置结果

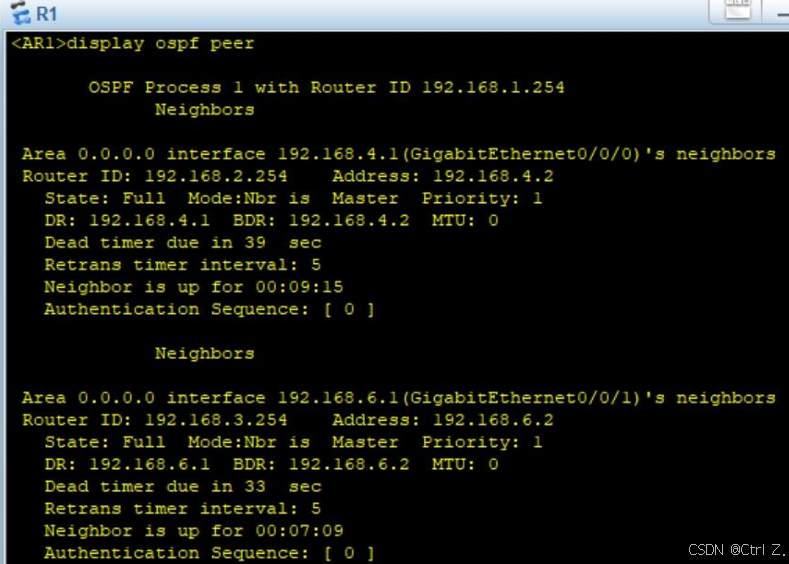

（1）查看AR1的OSPF邻居状态

在路由器 AR1 上使用 display ospf peer 命令查看 OSPF 的邻居状态。

 通过这条命令，可以查看与本路由器连接的邻居信息，包括邻居路由器的标识 （Router ID）、 邻居 OSPF 接口 IP 地址（Address）、邻居 OSPF 状态（State）以及邻居 OSPF 接口的优先级 （Priority）等。

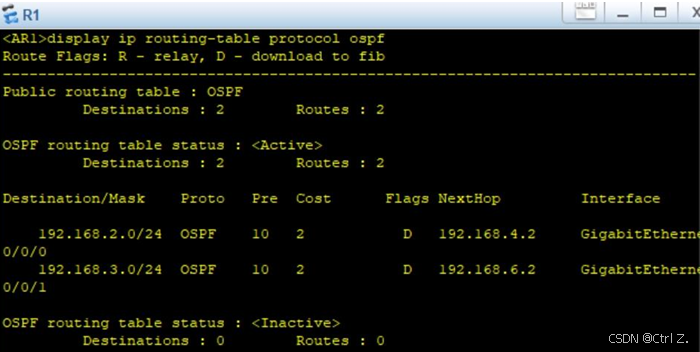

（2）查看AR1的OSPF路由表

使用 display ip routing-table protocol ospf 命令查看 OSPF 路由表。

通过此命令，可以查看 OSPF 路由表项，显示到达所有目的网段的下一跳 IP 地 址、接口、优先级信息，以及所需耗费。

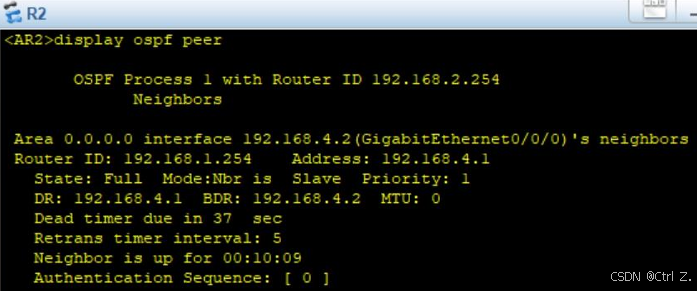

（3）查看AR2的OSPF邻居状态

在路由器 AR1 上使用 display ospf peer 命令查看 OSPF 的邻居状态。

通过这条命令，可以查看与本路由器连接的邻居信息，包括邻居路由器的标识 （Router ID）、 邻居 OSPF 接口 IP 地址（Address）、邻居 OSPF 状态（State）以及邻居 OSPF 接口的优先级 （Priority）等。

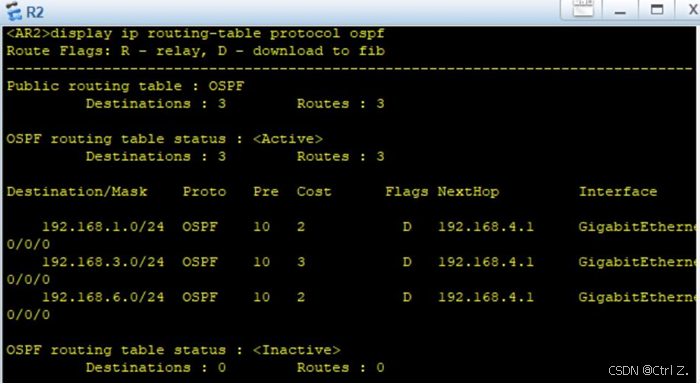

（4）查看AR2的OSPF路由表

使用 display ip routing-table protocol ospf 命令查看 OSPF 路由表。

通过此命令，可以查看 OSPF 路由表项，显示到达所有目的网段的下一跳 IP 地 址、接口、优先级信息，以及所需耗费。

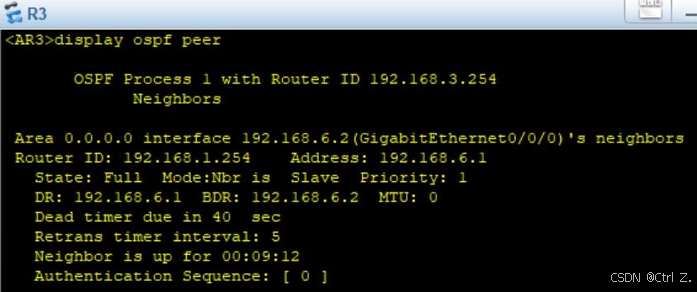

（5）查看AR3的OSPF邻居状态

在路由器 AR1 上使用 display ospf peer 命令查看 OSPF 的邻居状态。

通过这条命令，可以查看与本路由器连接的邻居信息，包括邻居路由器的标识 （Router ID）、 邻居 OSPF 接口 IP 地址（Address）、邻居 OSPF 状态（State）以及邻居 OSPF 接口的优先级 （Priority）等。

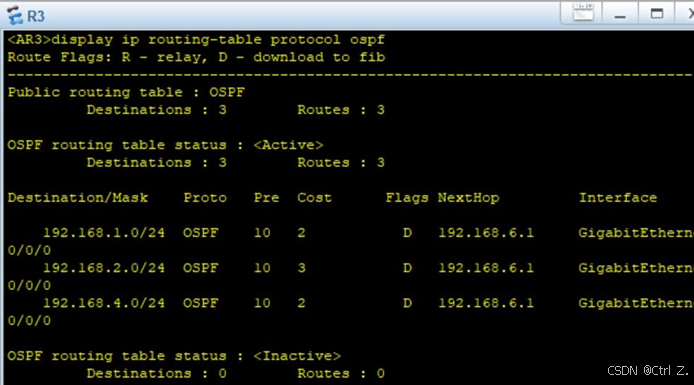

（6）查看AR3的OSPF路由表

使用 display ip routing-table protocol ospf 命令查看 OSPF 路由表。

通过此命令，可以查看 OSPF 路由表项，显示到达所有目的网段的下一跳 IP 地 址、接口、优先级信息，以及所需耗费。

6.测试主机之间的连通性

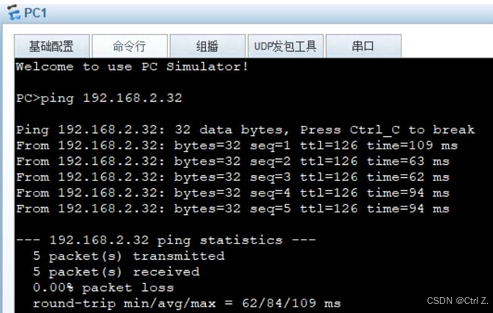

（1）PC1---PC2

PC1使用 ping 命令测试与 PC2 连通性。

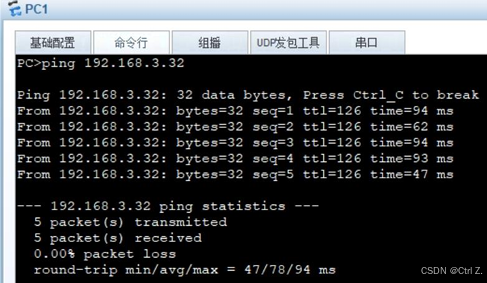

 （2）PC1---PC3

PC1使用 ping 命令测试与 PC3 连通性。

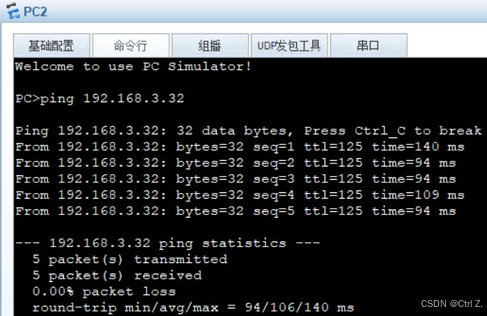

（3）PC2---PC3

PC2使用 ping 命令测试与 PC3 连通性。
