开发板型号:STM32F407ZGT6

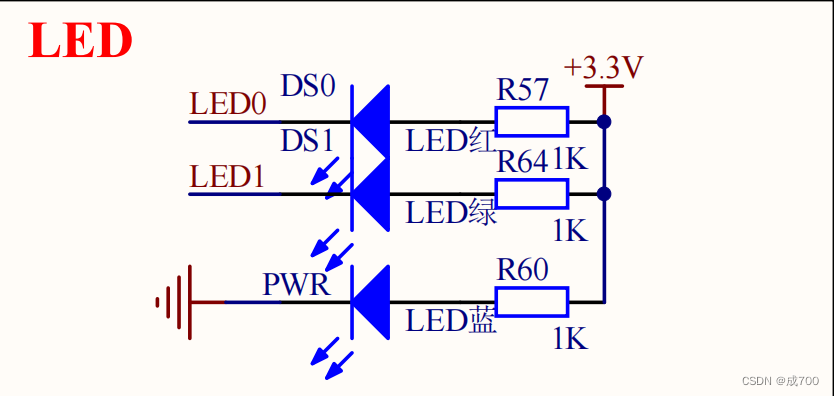

根据原理图找到开发板上小灯的输出引脚。

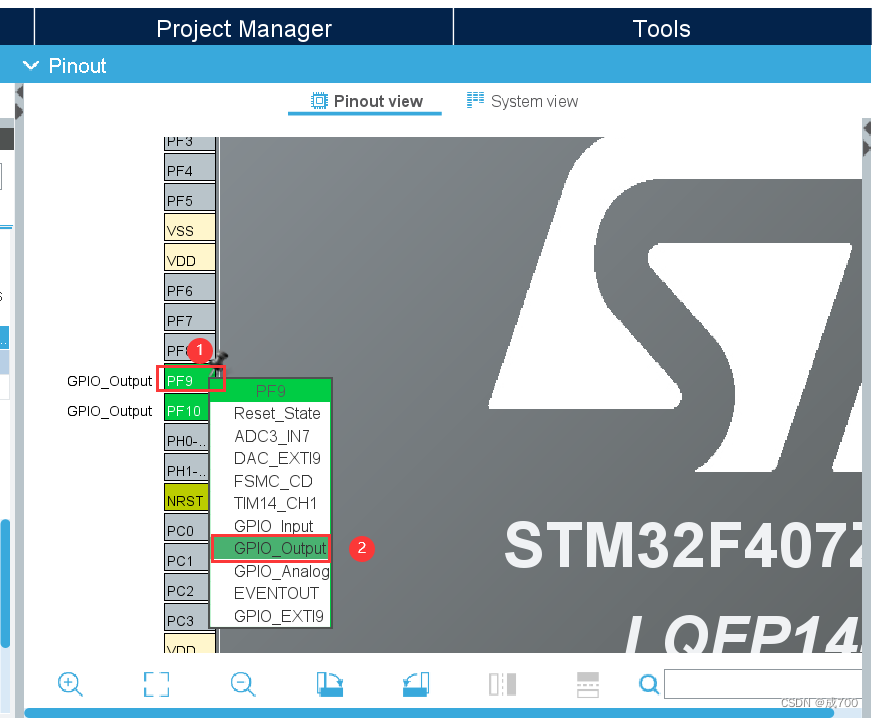

来到芯片的UI界面,找到PF9引脚,点击鼠标左键,设置该引脚为输出引脚GPIO_Output.

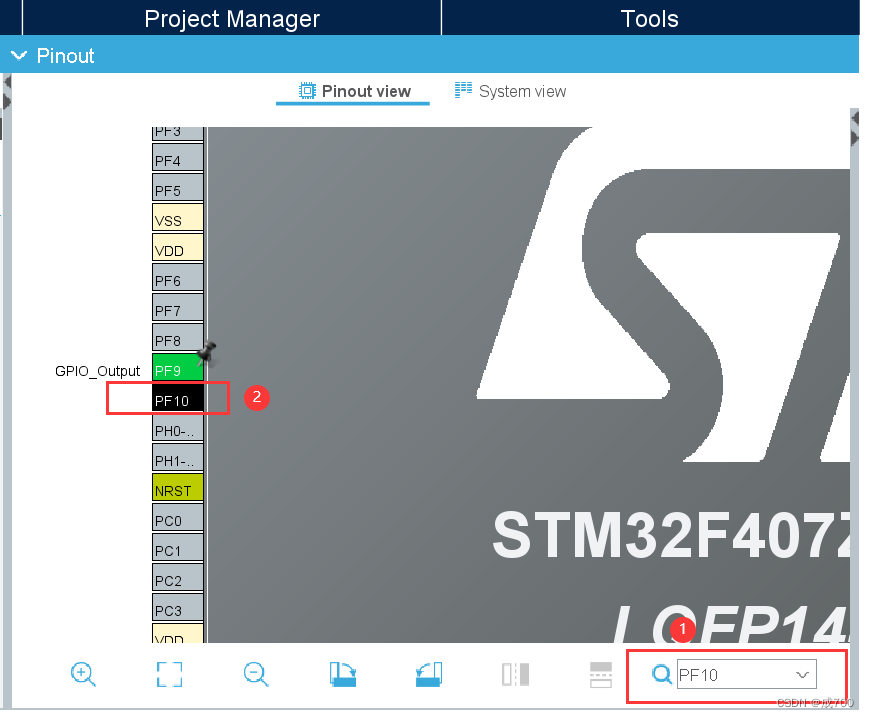

注:可以通过右下角的检索功能,快速锁定到想要配置的引脚,输入的字母需大写,搜索到的引脚会出现黑色闪烁图标。同样点击鼠标左键,配置PF10为输出GPIO_Output.

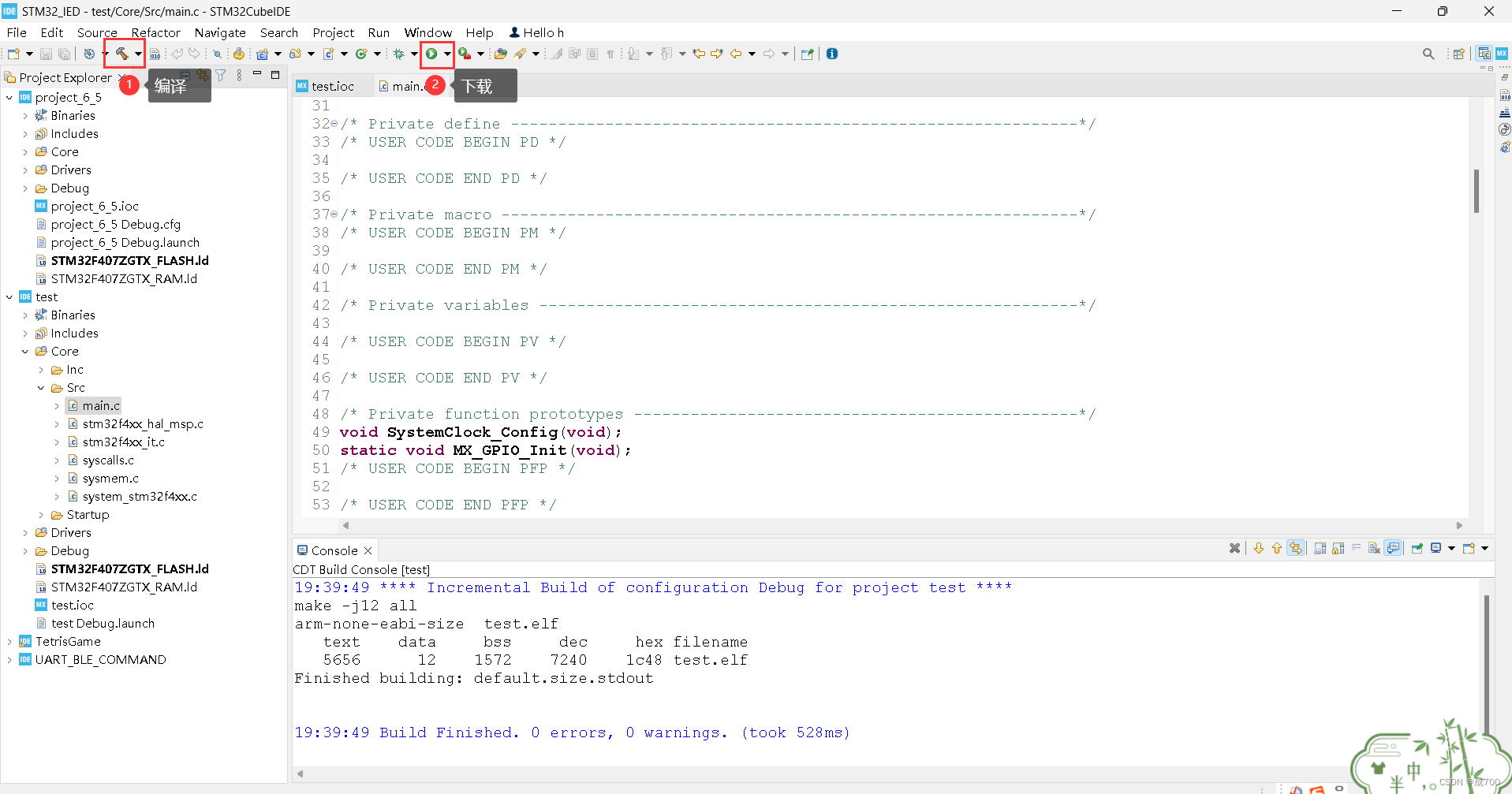

配置完成后使用 CTRL + S保存,就会直接生成代码。点击上方小锤子进行编译,下载。
注:根据开发板原理图,LED是低电平点亮

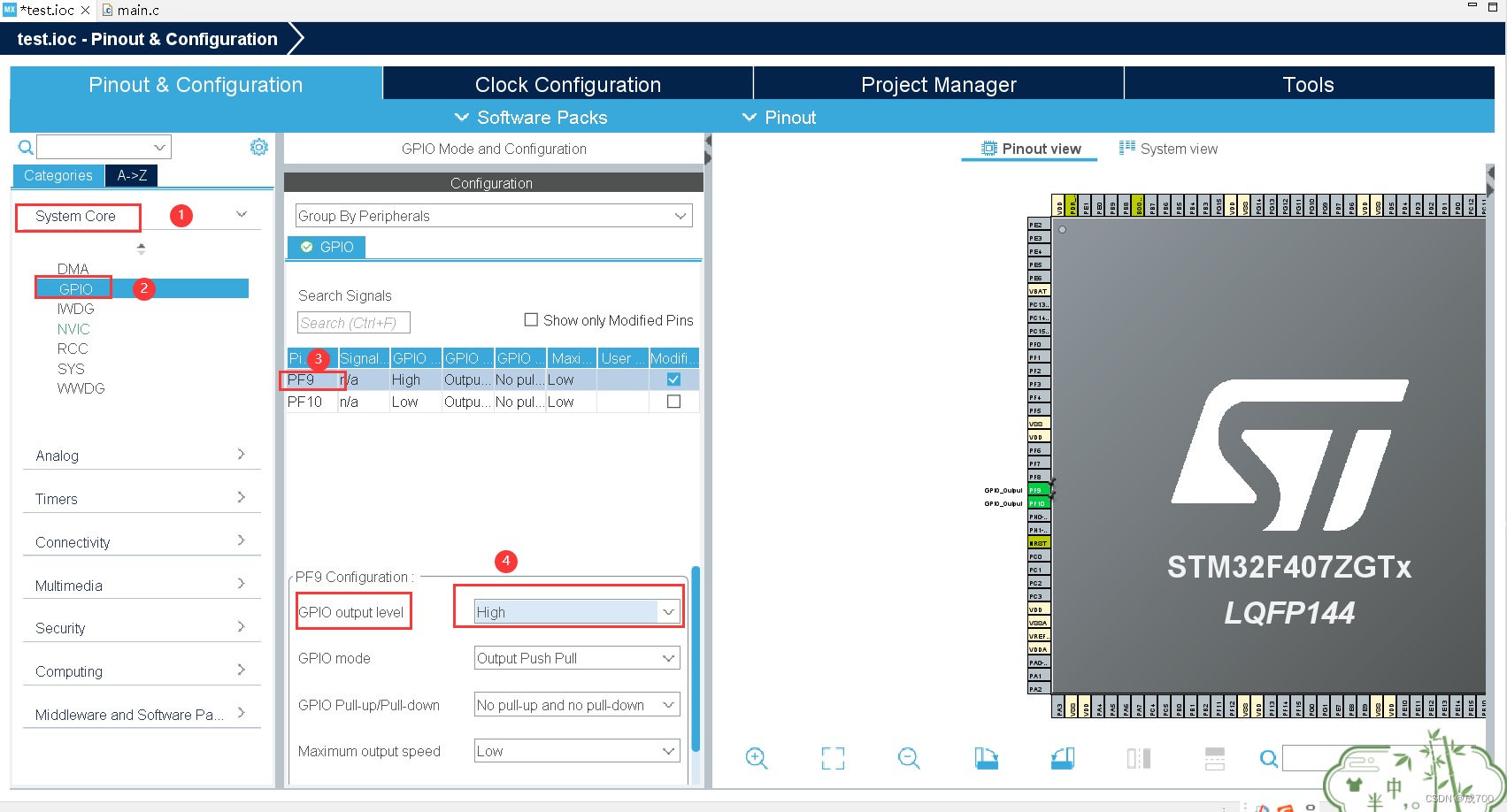

如果是高电平点亮,需要在芯片配置界面左侧选中GPIO对引脚电平进行设置,ctrl + s 自动生成代码,编译下载即可。
