BFD的基础原理和华为ENSP配置简单实例

 BFD基础概述：

BFD即双向转发检测，是一种检测两个转发点之间故障的网络协议。它提供一种轻量级的，快速检测链路或者路径故障的机制。

在网络检测中遇到的问题：

1.某些应用通过Hello报文进行泛洪检测邻居的故障，那么到达邻居的链路不可达的时候，也不会切换路径，但是流量还是会往故障链路去发送，所以在没有检查到邻居故障，会持续的断网，这个时间超过1s，会导致数据的大量的流失

2.在三层网络中，静态路由本身没有链路检测的机制，不支持Hello报文的检测

为何要使用此网络协议，BFD提供一个标准化的，通用的，协议无关的优点：

对相邻转发引擎之间的通道提供轻符合，快速的故障检测

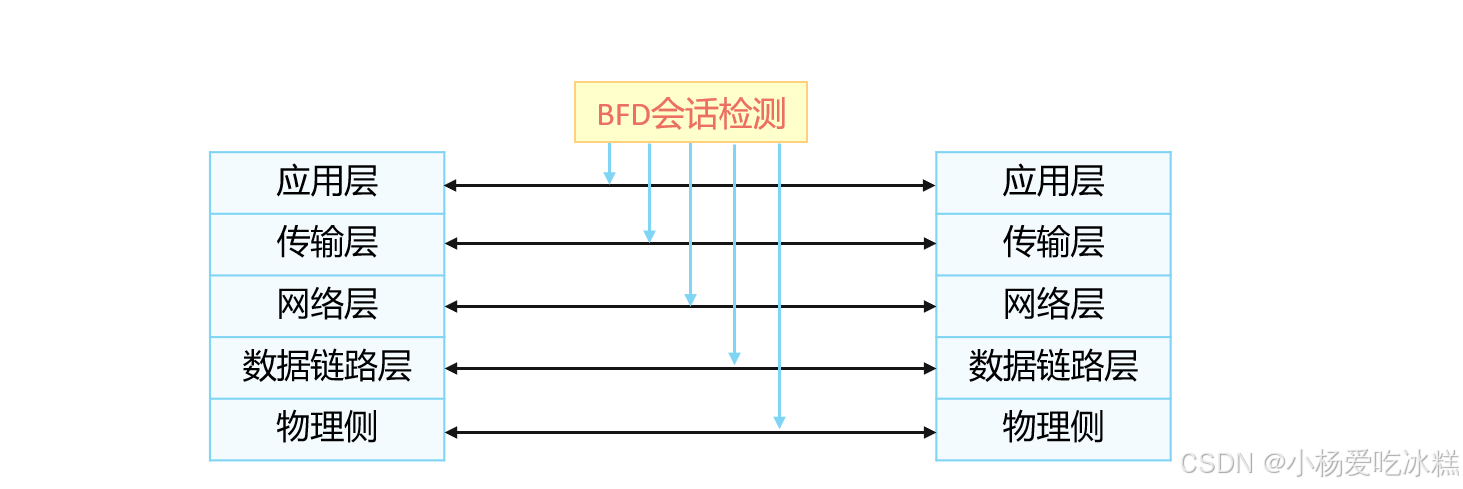

用单一的机制对任何介质，任何协议层进行实时检测

BFD实际原理：

bfd是一个简单的“hello"协议，两个系统之间建立BFD会话通道，并周期性发送BFD检测报文,如果某个系统在规定时间内没有收到对端的检测报文，则认为该通道的某个部分发生了故障。

BFD的应用场景：

1.OSPF和与接口状态的联动

2.BFD与了路由协议的联动（opsf，bgp）

3.动态与静态的BFD会话

4.BFD的单臂回声

5.BFD的单跳和多跳的检测

由于同一个数据路径上只建立一个BFD会话，如果不同的应用使用的BFD参数不一致，则应该配置一个能满足所有应用的BFD参数

BFD的工作原理：

BFD的会话的建立：

1.静态建立：
由管理员手工去配置本地标识符和远端标识符，适用于没有hello机制的协议，比如静态路由等

路由器的本地标识符和远端标识符需要一一对应

2.动态建立：

动态分配本地和远端标识符

比如igp

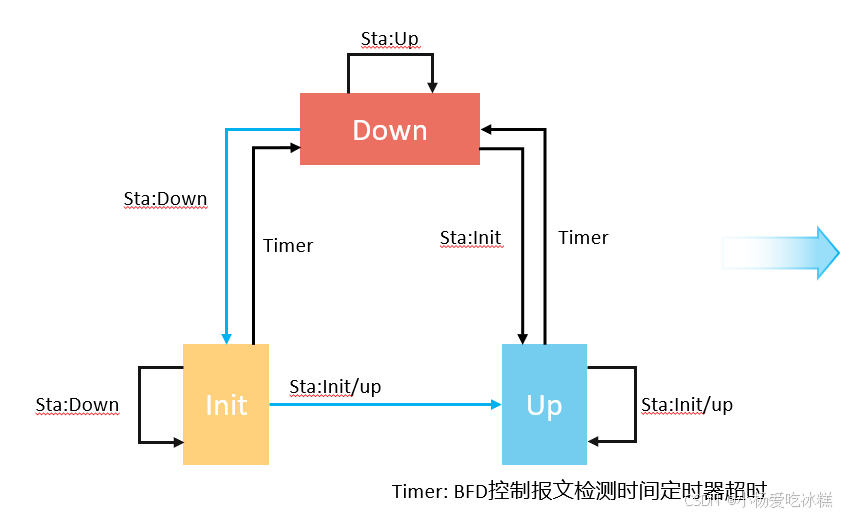

BFD的会话的状态：

1.DOWN

BFD的初始的状态

如果在这个状态收到down，那么就会进入init

2.INIT

初始化

收到init包，那么就会进入up

3.UP

建立

如果定时器超时，那么就会进入down

4.admin down

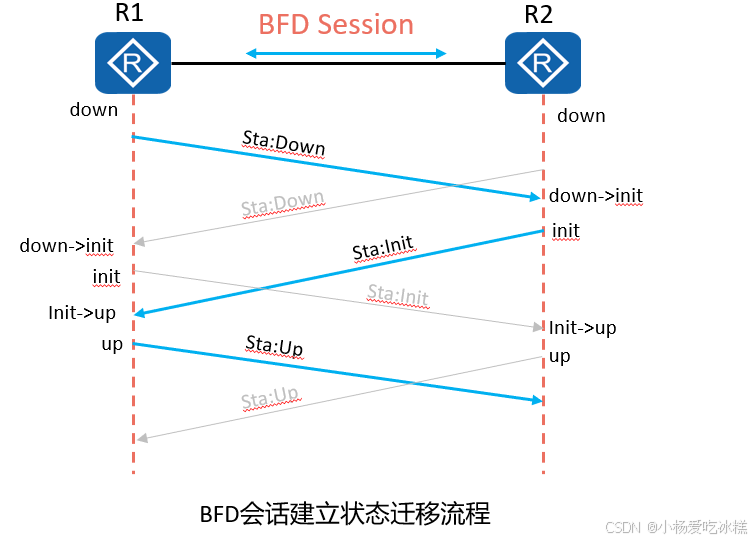

下面是会话状态一个示例图：

 其中BFD状态机的建立和拆除都采用三次握手机制

BFD的检测模式：

两个系统建立BFD会话，并验证它们之间的路径周期性发送BFD控制报文，如果一方在既定的时间内没有收到BFD控制报文，则认为路径发生了故障。

其中BFD的检测模式有异步模式和查询模式两种

异步模式：系统之间相互周期性的发送BFD控制包，如果某个系统在检测时间内没有收到对端的发来的BFD控制报文，就会宣告会话为down

查询模式：在需要验证连接性的情况下，系统会连续发送多个BFD控制包，如果在检测时间内没有收到返回的报文就会宣告会话为down

他们的本质区别：

检测位置不同 ，异步模式下本端按一定的发送周期发送BFD控制报文。检测位置为远端，远端检测本端是否周期性的发送BFD控制报文

查询模式下本端检测自身发送的BFD控制报文是否得到了回应

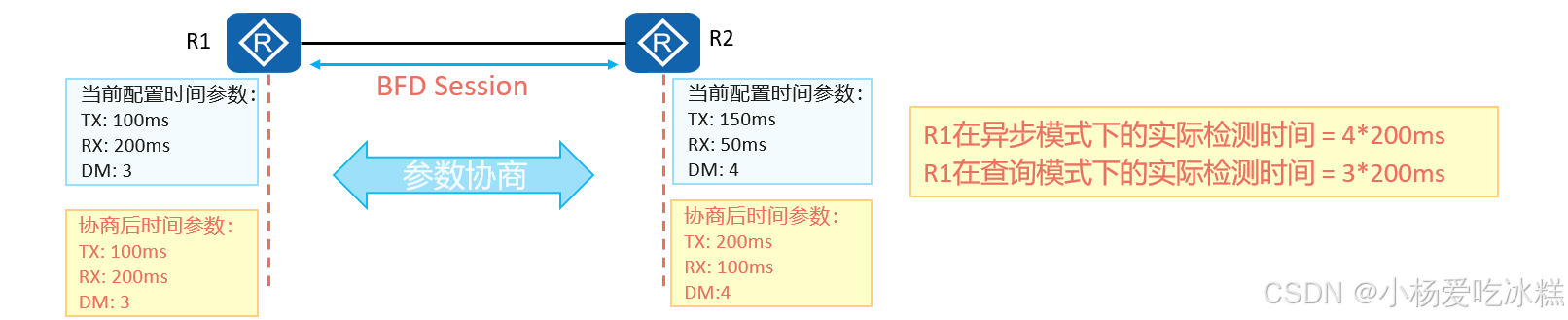

BFD的检测时间：

BFD会话检测时长由TX，RX，DM三个参数决定。BFD报文实际发送时间间隔，实际接受间隔由BFD会话协商决定

本地BFD报文的实际发送时间间隔=MAX{本地配置的发送时间间隔，对端配置的接受时间间隔}

本地BFD报文的实际接受时间间隔=MAX{对端配置的发送时间间隔，本端配置的接受时间间隔}

本地BFD报文实际检测时间：

异步模式：本地BFD报文实际检测时间=本地BFD报文实际接受时间间隔 x 对端配置的BFD检测倍数

查询模式：本地BFD报文实际检测时间=本地BFD报文实际接受时间间隔 x 本地配置的BFD检测倍数

BFD缺省时间参数：

   bfd报文发送的时间间隔默认1000ms，接受时间间隔默认1000ms，本地检测倍数3倍

    bfd会话等待恢复时间0秒，会话延迟up时间0秒

检测超时倍数，用于检测方计算检测超时时间

  查询模式：本地检测倍数

  异步模式：对端检测倍数

BFD ECHO功能：

单臂回声

适用于对端路由器不支持BFD的场景

目的地址是自己，这个BFD的控制报文在链路正常的情况下，会弹回来，如果链路或者其他的一些原因导致网络不通，这个BFD的控制报文就不会弹回，路由器在一定的时间内，收不到自己的BFD控制的报文则认为对端失效

ENSP的配置实例

基本的配置

bfd  //使能bfd功能
bfd session 1 bind peer-Ip <对端IP地址> interface <出接口>
discriminator local <本地标识符>
discriminator remote <对端标识符>
//创建bfd会话，并绑定信息，并进入bfd会话
<对端IP地址>：指定与之建立BFD会话的对端设备的IP地址。
<出接口>：指定用于发送BFD报文的本地接口。
<本地标识符>和<对端标识符>：用于区分不同BFD会话的标识符，必须确保双方标识符匹配才能建立BFD会话。
bfd session 1 min-tx-interval <最小发送间隔> max-retry-interval <最大重试间隔> detection-mode <检测模式> //可选 bfd检测参数
<最小发送间隔>：设置BFD报文发送的最小时间间隔。
<最大重试间隔>：设置BFD报文在未收到对端响应时的最大重试时间间隔。
<检测模式>：设置BFD的检测模式，如单跳检测、多跳检测等。
commit //保存

静态路由与bfd联动配置

实验要求：

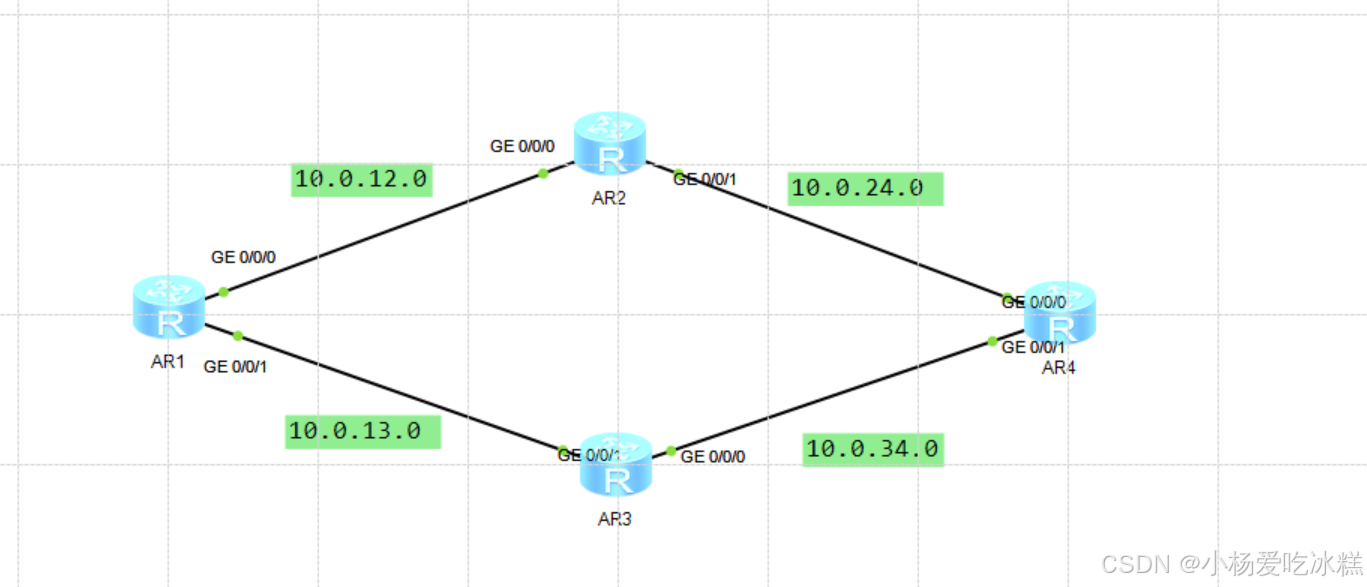

在R1上配置到达R4的Loopback0： 4.4.4.4/32网段的浮动静态路由，正常情况下通过R2访问R4，当R2故障时，自动选路通过R3访问R4的Loopback0;

在R1与R2之间建立BFD会话，并与静态路由绑定，实现故障快速检测和路径快速收敛

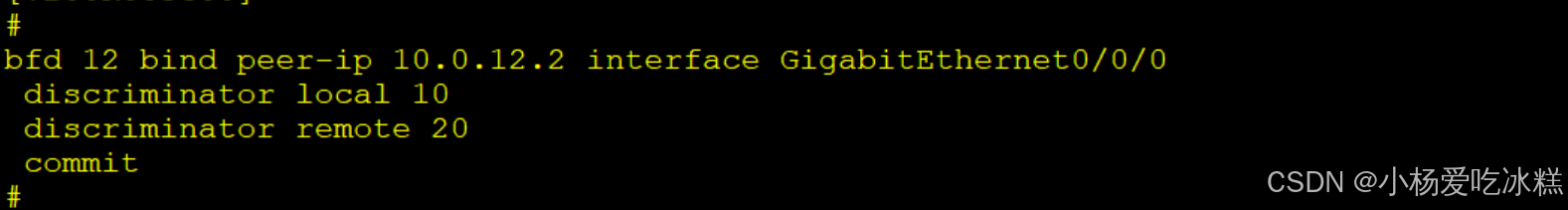

R1

根据上面的基本的配置可以做下面的指令

R2

做相同的指令，实现对端的建立

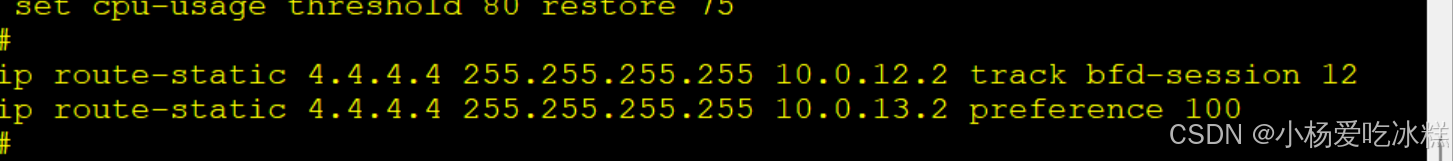

在R1上配置静态路由并绑定BFD会话

其中4.4.4.4/32 是r4 的回环接口

同样的基础的配置不再展示

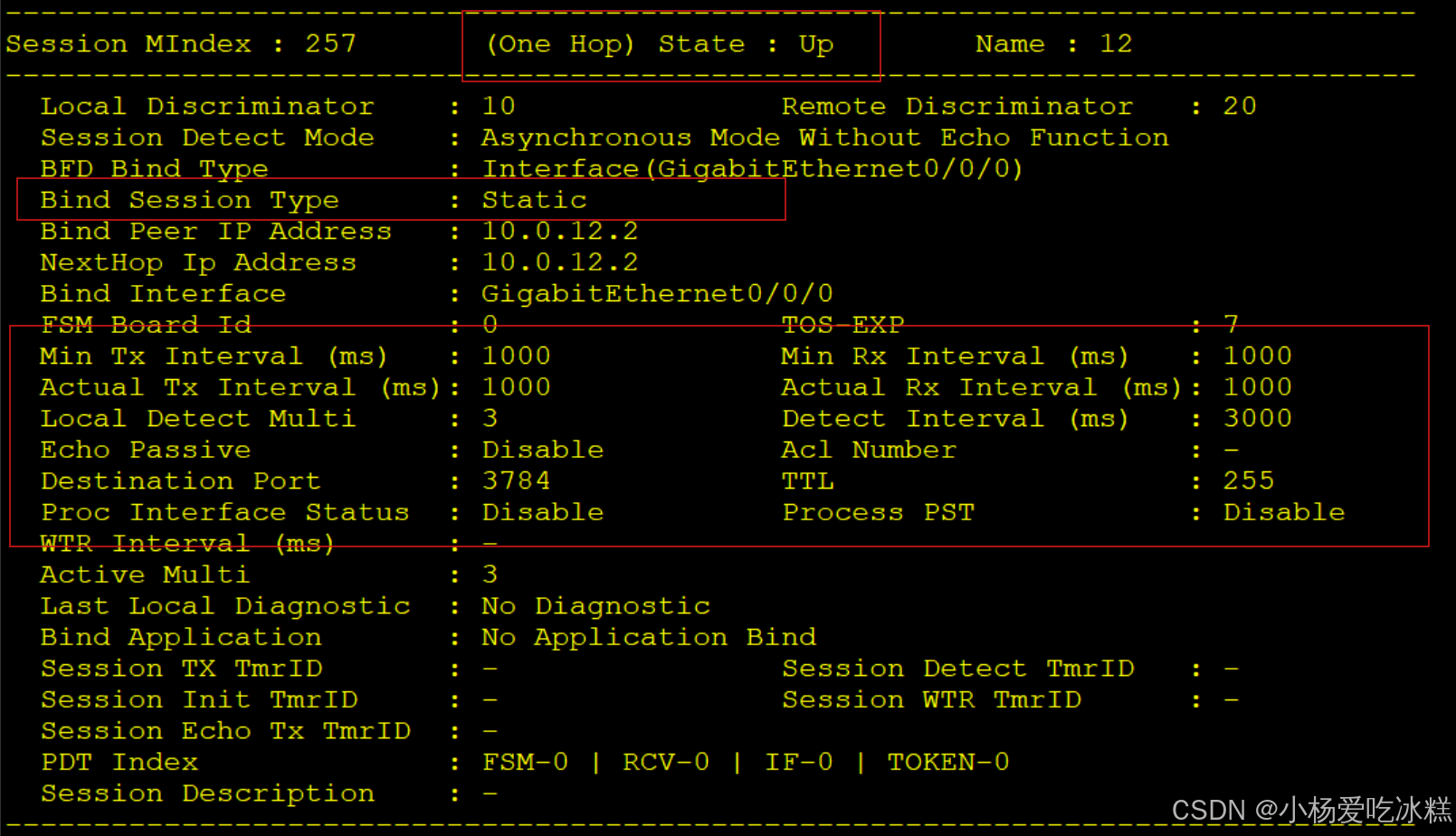

最后看bfd 表

可以看出配置的城呈现如上

ospf与bfd联动配置

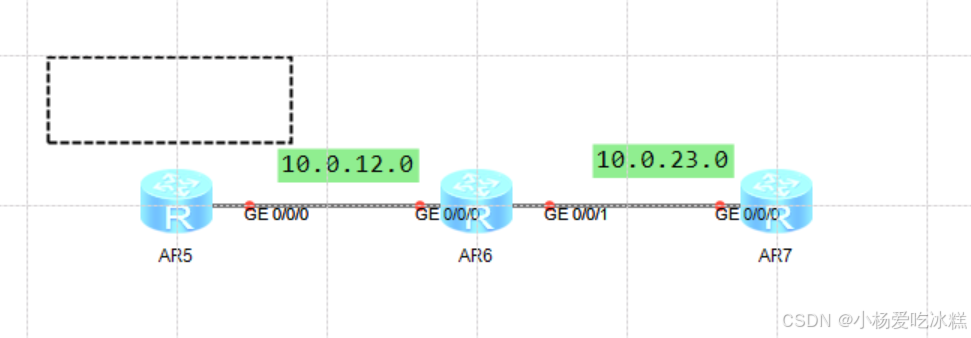

实验要求

▫R1、R2、R3运行OSPF协议，且都属于Area 0；

▫配置OSPF与BFD联动，通过设置所有OSPF接口的BFD会话参数进一步提高链路状态变化时OSPF的收敛速度；

▫将BFD会话的最大发送间隔和最大接受间隔都设置为100ms,检测次数默认不变。

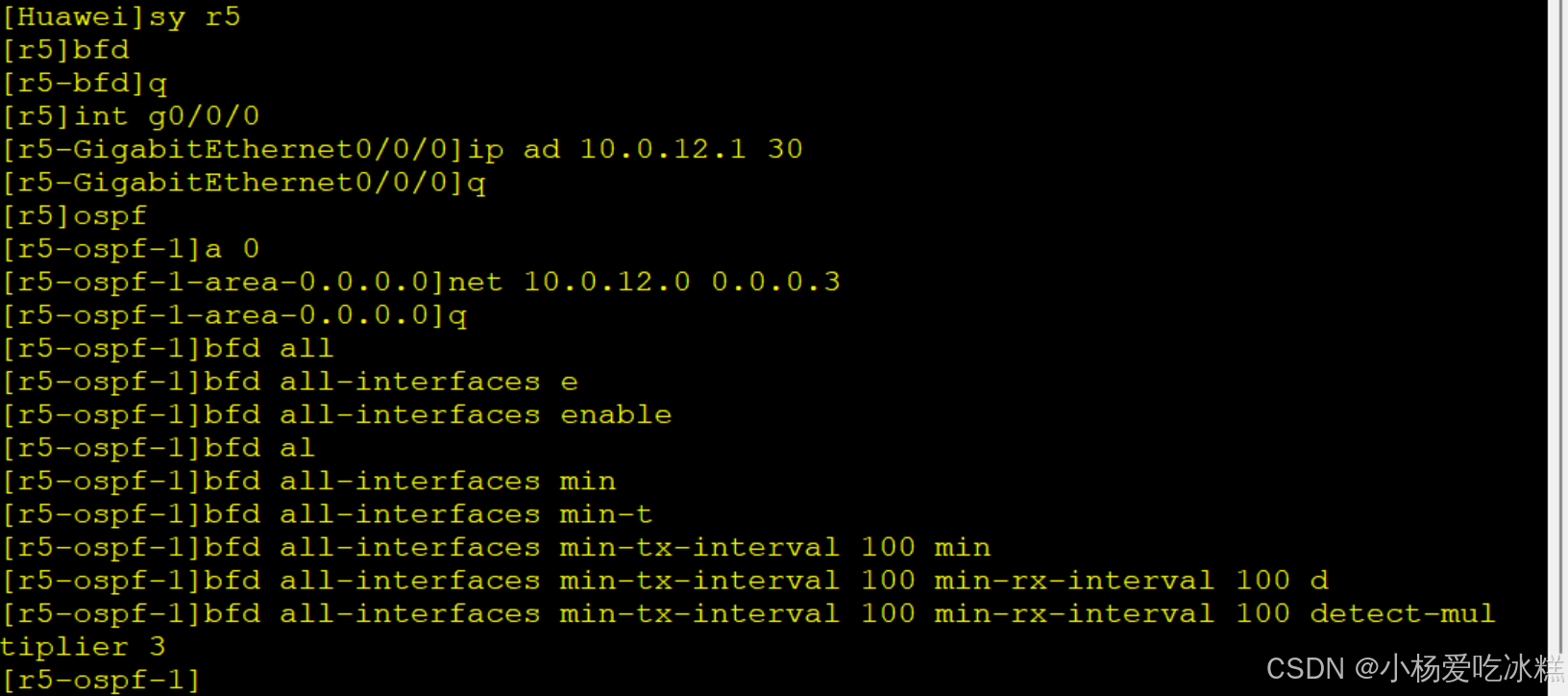

R5

在配置过程中使用基本配置的可选内容，实现高速收敛

其他几个路由器如上图一样配置
