MPLS的基础原理和华为ENSP的配置实例

前言：

90 年代中期， 互联网流量 的快速增长。传统 IP 报文依赖路由器查询路由表转发 ， 但由于硬件技术存在限制导致转发性能低 ， 查表转发成为了 网络数据转发的瓶颈。

因此，旨在提高路由器转发速度的 MPLS （ Multi-Protocol Label Switching ，多协议标签交换）被提出。与传统 IP 路由方式相比， MPLS 在数据转发时，只在网络边缘分析 IP 报文头，在网络内部采用更为高效的标签（ Label ）转发，节约了处理时间。

随着设备硬件性能不断提升， MPLS 在提高数据转发速度上的优势逐渐弱化，但其支持多层标签嵌套和设备内转控分离的特点，使其在 VPN （ Virtual Private Network ，虚拟私有网络）、 QoS （ Quality of Service ，服务质量）等新兴应用中得到广泛应用。

MPLS的基础概念：

传统ip路由转发：

在引出mpls的前提，我们先聊一聊传统的ip路由转发：

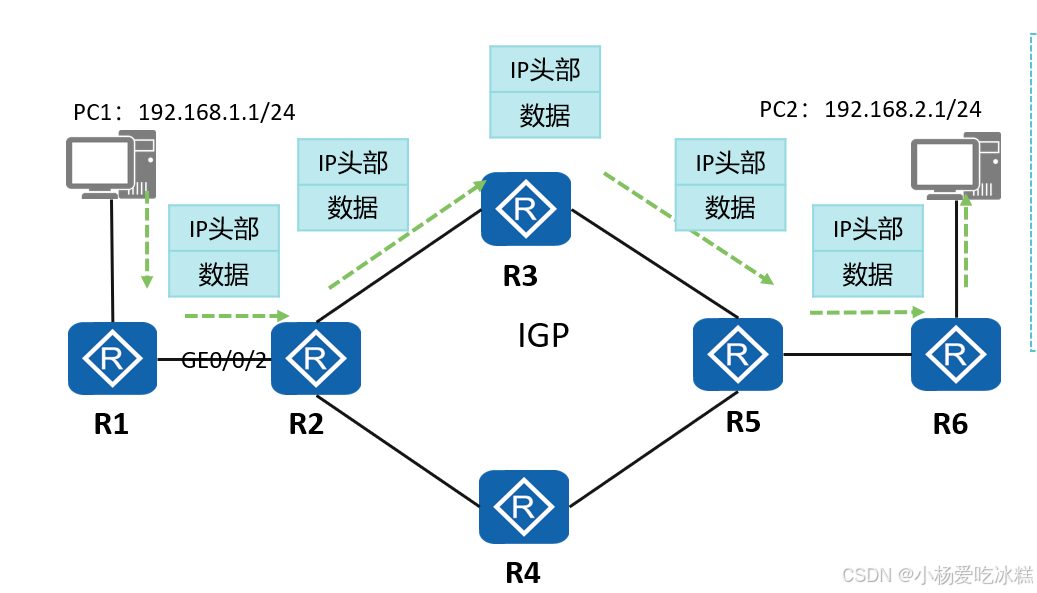

传统的ip转发采用的是逐条转发，数据报文转发经过每一台的路由器，都要解封装查看报文网络层的信息，然会根据报文的最长配置原则查找路由表指导路由的转发，各路由器重复进行解封装查找路由表和再封装的过程，所以转发性能低。

 传统的ip路由转发的特点

所有路由器需要知道全网的路由。

IP头部不定长，处理效率低。

传统IP转发是面向无连接的，无法提供较好的端到端QoS保证

 mpls的引出：

1、一个数据包从源到目的主机，沿所有路由器必须拥有目的IP地址的路由

2、如果在一个庞大的广域网里，IP路由条目很多，十几万条，那么还跟原来一样去查看路由表，报文的转发效率非常低 想，会影响我们工作效率

MPLS位于TCP/IP协议栈中的数据链路层和网络层之间，可以向所有网络层提供服务。

通过在数据链路层和网络层之间增加额外的MPLS头部，基于MPLS头部实现数据快速转发

 mpls术语：

MPLS域：运行MPLS协议路由器集合

LSR：标签交换路由器，运行MPLS协议的路由器

LER：标签边缘路由器，MPLS域的边缘路由器，同时连接IP网络的路由器。

入站LSR：LSR收到IP报文会添加一层MPLS头部

中转LSR：LSR收到携带MPLS头部数据包，经过一系列的处理之后，会使用一个新的标签发送下个LSR。这个叫标签置换

出站LSR：出站LSR是MPLS域中最后的一台路由器，这台路由器是连接IP网络的设备，它收到数据包携带MPLS头部，需 要把这个头部弹出。因为网络中无法识别MPLS头部 入站LSR和出站LSR都是LER路由器

LSP：标签交换路径，一个MPLS数据包去往目的地址沿途经过LSR

FEC（Forwarding Equivalence Class，转发等价类）：是一组具有某些共性的数据流的集合，这些数据流在转发过程中被网络节点以相同方式处理。

在MPLS网络中，FEC可以通过多种方式划分，例如基于目的IP<
